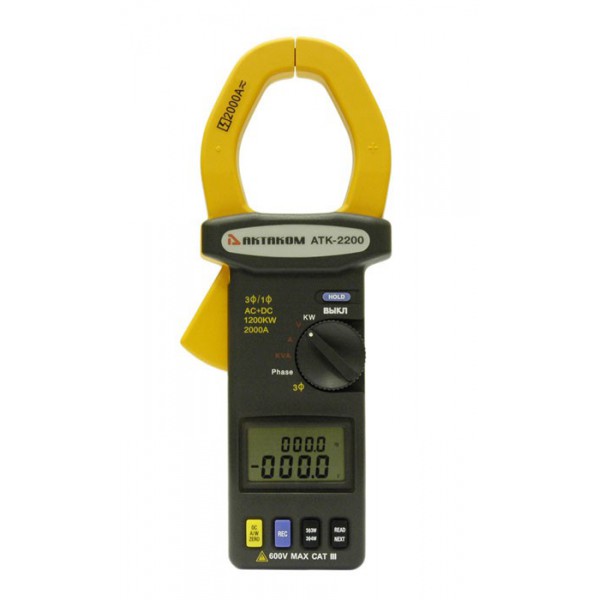

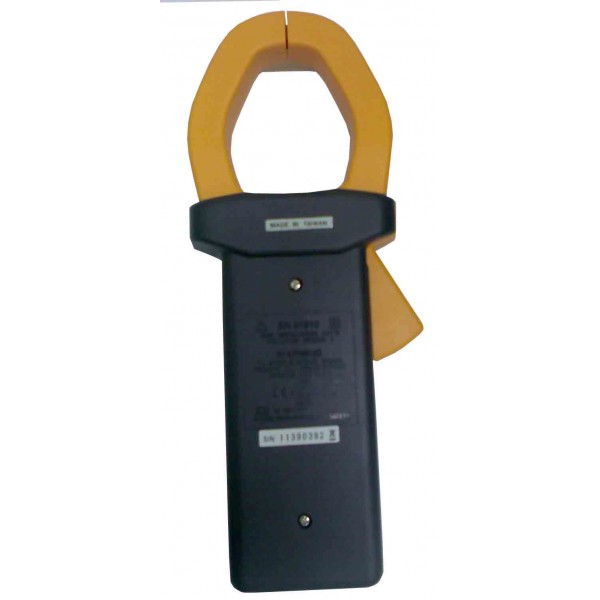

Кліщі-ватметр АТК-2200 для вимірювання струму, напруги та потужності

Кліщі-ватметр АТК-2200 — багатофункціональний електровимірювальний прилад для контролю параметрів однофазних і трифазних електричних кіл. Модель поєднує функції струмовимірювальних кліщів і ватметра: дозволяє вимірювати постійний та змінний струм, постійну й змінну напругу, частоту, активну, реактивну та повну потужність, коефіцієнт потужності cos φ, а також фазовий кут. Прилад підтримує роботу з дво- і трипровідними однофазними колами, три- та чотирипровідними трифазними колами, а також із трифазними системами із симетричним навантаженням.

Вимірювання активної, реактивної та повної потужності

Одна з основних функцій АТК-2200 — вимірювання потужності в однофазних і трифазних колах. Для однофазних та трифазних систем передбачений діапазон 0,1...1200 кВт із заявленою точністю ±2%. Для трифазного кола із симетричним навантаженням діапазон становить 0,01...2000 кВт, також із точністю ±2%.

Постійний і змінний струм до 2000 А

Кліщі АТК-2200 вимірюють постійний і змінний струм у діапазоні 0,1...2000 А. Заявлена точність становить ±1,5%. Для змінного струму робочий частотний діапазон під час вимірювання становить 40...400 Гц. Підтримка AC і DC дозволяє використовувати один прилад у колах із різними типами струму.

АТК-2200 автоматично розпізнає постійний або змінний струм. Під час роботи з постійним струмом і потужністю передбачене автоматичне встановлення нуля. Прилад також підтримує автоматичний вибір меж вимірювання, тому користувачеві не потрібно вручну підбирати діапазон для кожного нового значення.

Вимірювання постійної та змінної напруги

Окрім вимірювання струму кліщами, АТК-2200 дозволяє вимірювати напругу за допомогою вимірювальних щупів. Діапазон постійної напруги становить 0,1...800 В, заявлена точність — ±1,5%. Для змінної напруги передбачено діапазон 0,1...600 В із точністю ±1,5%; частотний діапазон під час вимірювання змінної напруги — 40...400 Гц.

True RMS і вимірювання частоти

АТК-2200 підтримує вимірювання істинного середньоквадратичного значення True RMS для струму та напруги. Функція True RMS призначена для визначення діючого значення змінного сигналу, зокрема у випадках, коли його форма відрізняється від ідеальної синусоїди. Це розширює можливості приладу під час контролю змінних електричних параметрів.

Частоту прилад вимірює в діапазоні 10...400 Гц із заявленою точністю ±0,5%. Частота може відображатися одночасно з напругою або струмом, що зручно під час перевірки параметрів змінного сигналу.

Фазовий кут і послідовність фаз

Функціональність АТК-2200 включає вимірювання фазового кута та індикацію послідовності фаз. Ці режими призначені для роботи з трифазними мережами, де важливо контролювати не лише значення струму, напруги й потужності, а й фазові параметри. Індикація послідовності фаз допомагає перевіряти порядок фаз у трифазному колі, а вимірювання фазового кута доповнює аналіз параметрів навантаження.

Дворядковий дисплей, фіксація та пам’ять

Модель оснащена 3½-розрядним дворядковим РК-індикатором. Прилад підтримує одночасну індикацію двох величин і функцію утримання поточного показання. За потреби результат можна зафіксувати на дисплеї та зчитати після завершення вимірювання.

Робота з однофазними та трифазними колами

АТК-2200 підтримує вимірювання у дво- та трипровідних однофазних колах, три- та чотирипровідних трифазних колах, а також у трифазних системах із симетричним навантаженням. Завдяки цьому один прилад можна застосовувати для контролю основних електричних параметрів у різних конфігураціях мережі.

Кліщі-ватметр можуть бути корисними електрикам, енергетикам і спеціалістам, які займаються експлуатацією та перевіркою електрообладнання. Прилад дає змогу в межах одного вимірювального процесу контролювати струм, напругу, частоту, потужність, cos φ та фазові параметри.

Поєднання режимів вимірювання дозволяє використовувати АТК-2200 для послідовної перевірки кількох параметрів одного кола без переходу між різними приладами. Користувач може контролювати струм, напругу, частоту та потужність, а за потреби — перевіряти cos φ, фазовий кут і послідовність фаз.

Основні функції АТК-2200

• вимірювання активної, реактивної та повної потужності в однофазних і трифазних колах;
• вимірювання постійного та змінного струму до 2000 А;
• вимірювання постійної напруги до 800 В;
• вимірювання змінної напруги до 600 В;
• вимірювання частоти в діапазоні 10...400 Гц;
• вимірювання фазового кута;
• індикація послідовності фаз;
• обчислення коефіцієнта потужності cos φ;
• вимірювання True RMS струму та напруги;
• автоматичне встановлення нуля під час вимірювання постійного струму та потужності;
• автоматичне розпізнавання постійного та змінного струму;
• автоматичний вибір меж вимірювання;
• утримання поточного показання;
• пам’ять на 4 значення;
• одночасна індикація двох пов’язаних параметрів.

Технічні характеристики кліщів-ватметра АТК-2200

Постійна напруга: 0,1...800 В; точність ±1,5%.

Змінна напруга: 0,1...600 В; точність ±1,5%; частотний діапазон 40...400 Гц.

Постійний струм: 0,1...2000 А; точність ±1,5%.

Змінний струм: 0,1...2000 А; точність ±1,5%; частотний діапазон 40...400 Гц.

Частота: 10...400 Гц; точність ±0,5%.

Потужність, 1 та 3 фази: 0,1...1200 кВт; точність ±2%.

Потужність, 3 фази із симетричним навантаженням: 0,01...2000 кВт; точність ±2%.

Дисплей: 3½-розрядний дворядковий РК-індикатор.

Коефіцієнт потужності: обчислення cos φ.

Одночасна індикація: напруга–частота, струм–частота, напруга–струм, потужність–cos φ, активна–реактивна потужність.

Вибір межі: автоматичний.

Утримання показань: передбачено.

Розпізнавання AC/DC: автоматичне.

Пам’ять: 4 значення.

Максимальний діаметр провідника: 55 мм.

Живлення: 9 В, батарея типу «Крона».

Споживаний струм: 25 мА.

Маса: 647 г.

Габарити: 271 × 112 × 46 мм.

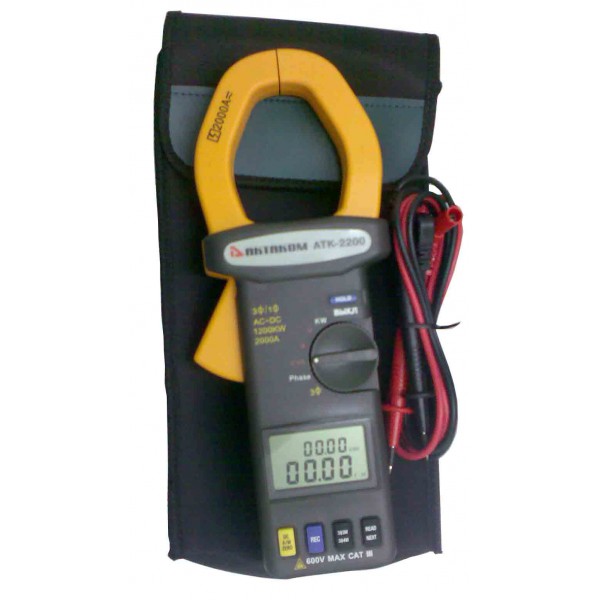

Комплектація

• кліщі АТК-220 — 1 шт.;
• вимірювальні щупи — 1 комплект;
• чохол — 1 шт.;
• інструкція з експлуатації російською мовою АТК-2200 — 1 шт.
