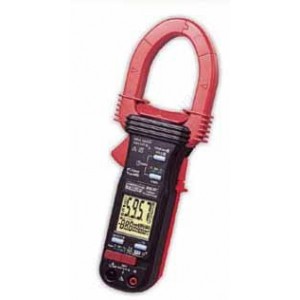

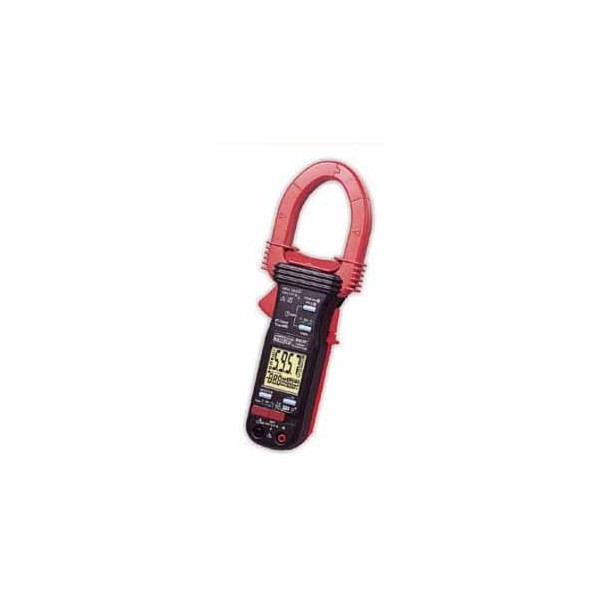

Струмовимірювальні кліщі-ватметр ВМ-151

ВМ-151 — цифрові струмовимірювальні кліщі-ватметр для контролю основних електричних параметрів в однофазних мережах. Прилад дає змогу без розриву електричного кола вимірювати змінний струм до 1000 А, а за допомогою вимірювальних щупів — змінну та постійну напругу до 600 В. Крім того, ВМ-151 визначає активну, реактивну й повну потужність, частоту та електричний опір. Завдяки такому набору функцій один портативний прилад може використовуватися для комплексної перевірки параметрів електричного навантаження.

Кліщі підтримують вимірювання дійсного середньоквадратичного значення True RMS, що важливо під час роботи зі змінними сигналами, форма яких відрізняється від ідеальної синусоїди. Для фіксації показань передбачена функція HOLD. Діаметр охоплення провідника становить до 45 мм, тому ВМ-151 можна застосовувати для вимірювання струму в провідниках відповідного розміру без їх від’єднання або розриву кола.

Призначення кліщів-ватметра ВМ-151

Основне призначення ВМ-151 — вимірювання змінного струму, напруги, частоти та параметрів електричної потужності в однофазних мережах. Кліщова конструкція дозволяє контролювати струм без послідовного підключення амперметра: для вимірювання достатньо охопити губками приладу окремий провідник.

ВМ-151 поєднує можливості струмових кліщів і ватметра. Крім струму та напруги, прилад вимірює активну, реактивну і повну потужність. Це дає змогу отримати більше інформації про роботу електричного навантаження, ніж при використанні звичайних кліщів-амперметра.

Додатково доступне вимірювання опору до 1000 Ом і частоти від 5 до 500 Гц. Таким чином, ВМ-151 може використовуватися під час обслуговування електрообладнання, перевірки навантажень, діагностики електричних мереж та інших робіт, якщо необхідні значення знаходяться в межах заявлених характеристик.

Вимірювання змінного струму до 1000 А

ВМ-151 вимірює змінний струм у діапазонах 40, 400 і 1000 А. Мінімальне значення, наведене в характеристиках, становить 0,01 А. Похибка вимірювання змінного струму — 1 %.

Струм вимірюється кліщовим методом, тому розривати електричне коло для встановлення приладу не потрібно. Це спрощує перевірку навантаження та дозволяє виконувати контроль без послідовного підключення вимірювача до кола.

Максимальний діаметр охоплення становить 45 мм. Перед вимірюванням необхідно розмістити в кліщах один провідник. Якщо одночасно охопити провідники із протилежними напрямками струму, отриманий результат не відповідатиме струму окремого провідника.

True RMS для вимірювання змінних величин

ВМ-151 підтримує технологію True RMS — вимірювання дійсного середньоквадратичного значення. Такий метод особливо важливий для змінного струму й напруги, коли форма сигналу може відрізнятися від правильної синусоїди.

У сучасному електрообладнанні форма струму може змінюватися під впливом електронних схем та характеру навантаження. У таких умовах True RMS допомагає визначати ефективне значення сигналу з урахуванням його фактичної форми в межах технічних можливостей приладу.

Вимірювання змінної напруги до 600 В

Змінну напругу ВМ-151 вимірює в діапазоні від 0 до 600 В. Для цього використовуються контактні вимірювальні щупи. Заявлена похибка становить 0,5 %. Частотний діапазон під час вимірювання змінної напруги — від 45 Гц до 3,1 кГц.

Такий діапазон дозволяє перевіряти напругу в електричних колах у межах 600 В. Перед підключенням щупів потрібно переконатися, що очікувана напруга не перевищує допустимі характеристики ВМ-151.

Вимірювання постійної напруги

Прилад також підтримує вимірювання постійної напруги в діапазоні 0…600 В. Похибка становить 0,5 %. Це розширює сферу застосування ВМ-151 і дозволяє використовувати його не тільки в колах змінного струму, але й для контролю постійної напруги в межах зазначеного діапазону.

Для вимірювання постійної напруги, як і для змінної, використовуються комплектні щупи. Таким чином, кліщовий захват застосовується насамперед для контролю струму, а контактні вимірювання виконуються через відповідні входи приладу.

Вимірювання активної потужності

ВМ-151 може використовуватися як ватметр для визначення активної потужності електричного навантаження. Верхня межа вимірювання потужності становить 600 кВт. Для визначення потужності прилад використовує параметри струму та напруги.

Контроль активної потужності допомагає оцінити потужність, яка фактично використовується електричним навантаженням. Ця функція робить ВМ-151 кориснішим у задачах, де недостатньо знати лише величину струму.

Реактивна та повна потужність

Крім активної потужності, ВМ-151 вимірює реактивну та повну потужність. Верхня межа становить до 600 кВАр для реактивної потужності та до 600 кВА для повної. Заявлена похибка вимірювання потужності залежно від режиму знаходиться в межах 2…15 %.

Одночасна можливість контролю активної, реактивної та повної потужності дозволяє більш комплексно оцінювати параметри однофазного навантаження. Прилад може бути корисним при перевірці електричного обладнання, коли необхідно визначити не тільки споживаний струм, а й характер споживаної потужності.

Вимірювання частоти 5…500 Гц

ВМ-151 оснащений функцією вимірювання частоти. Робочий діапазон становить від 5 до 500 Гц, заявлена похибка — 0,5 %. Це дає змогу контролювати частоту електричного сигналу без використання окремого частотоміра, якщо потрібне значення знаходиться в межах можливостей приладу.

Функція частотоміра доповнює вимірювання струму, напруги та потужності й дозволяє використовувати ВМ-151 для комплексної діагностики однофазного електричного кола.

Вимірювання опору до 1000 Ом

Для додаткових електровимірювальних робіт ВМ-151 підтримує вимірювання опору в діапазоні 0…1000 Ом. Похибка становить 1 %. Вимірювання виконується контактним способом за допомогою щупів.

Наявність функції омметра дозволяє виконувати базовий контроль опору без окремого мультиметра, якщо необхідний діапазон не перевищує 1000 Ом. При цьому основною спеціалізацією ВМ-151 залишаються вимірювання струму й потужності.

Функція HOLD

Функція HOLD призначена для фіксації поточного результату на дисплеї. Вона корисна в ситуаціях, коли під час вимірювання екран знаходиться в незручному положенні або значення потрібно переглянути після відведення кліщів від провідника.

Після фіксації показання користувач може спокійно прочитати результат без необхідності утримувати прилад у точці вимірювання. Це особливо зручно при роботі в електричних шафах і місцях з обмеженим доступом.

4-розрядний цифровий дисплей

Результати вимірювання відображаються на 4-розрядному цифровому дисплеї. На екрані користувач може контролювати виміряні значення відповідно до вибраного режиму роботи.

Керування ВМ-151 орієнтоване на виконання основних вимірювань без складного додаткового обладнання. Для роботи достатньо вибрати необхідну функцію, правильно підключити щупи або охопити провідник кліщами та виконати вимірювання.

Діаметр охоплення до 45 мм

Розкриття губок і максимальний діаметр охоплення ВМ-151 становлять 45 мм. Цей параметр необхідно враховувати під час вибору струмовимірювальних кліщів, оскільки він визначає максимальний фізичний розмір провідника, який можна розмістити всередині кліщового захвату.

Діаметр 45 мм дозволяє працювати з широким спектром силових провідників у межах фізичних можливостей конструкції. При виборі приладу для конкретного об’єкта варто заздалегідь перевірити не лише максимальний струм, а й діаметр кабелів або шин, з якими планується працювати.

Передавання даних на комп’ютер

Для ВМ-151 передбачена можливість зв’язку з комп’ютером через оптично ізольований кабель RS-232 і відповідне програмне забезпечення. Така функція може використовуватися для роботи з результатами вимірювань на ПК.

У стандартній комплектації, зазначеній для товару, кабель RS-232 та програмне забезпечення окремими позиціями не наведені. Тому, якщо підключення ВМ-151 до комп’ютера є обов’язковою вимогою, наявність відповідного кабелю та ПЗ потрібно уточнювати окремо.

Основні технічні характеристики ВМ-151

Живлення та умови експлуатації

ВМ-151 працює від двох батарей типорозміру AAA напругою 1,5 В. Автономне живлення дозволяє використовувати прилад під час виїзних робіт та обслуговування електрообладнання без підключення самого вимірювача до мережі.

Робочий температурний діапазон становить від 0 до 40 °C. Габарити корпусу — 224 × 78 × 40 мм, маса — 224 г. Компактний формат і невелика маса полегшують перенесення приладу та його використання під час повсякденних електровимірювальних робіт.

Комплектація ВМ-151

• струмовимірювальні кліщі-ватметр ВМ-151 — 1 шт.;
• вимірювальні щупи — 2 шт.;
• керівництво з експлуатації російською мовою — 1 шт.

Оптично ізольований кабель RS-232 та програмне забезпечення згадуються серед можливостей роботи з комп’ютером, але не наведені в переліку стандартної комплектації. За потреби їх наявність слід уточнювати окремо.

Для яких задач підходить ВМ-151

Кліщі-ватметр ВМ-151 можуть використовуватися електриками, сервісними спеціалістами та іншими користувачами, яким необхідно контролювати параметри однофазного електричного навантаження. Прилад дозволяє вимірювати струм без розриву кола, контролювати напругу, визначати потужність, частоту та опір.

Діапазон струму до 1000 А і напруги до 600 В дозволяє використовувати модель для різних електровимірювальних задач у межах заявлених характеристик. Максимальний діаметр охоплення 45 мм потрібно враховувати при роботі з кабелями великого перерізу.

Що врахувати при виборі ВМ-151

Перед придбанням варто визначити максимальний струм, напругу та потужність у мережі, де планується використовувати прилад. ВМ-151 вимірює змінний струм до 1000 А, змінну й постійну напругу до 600 В, активну потужність до 600 кВт, реактивну до 600 кВАр та повну до 600 кВА.

Якщо потрібно контролювати несинусоїдальні сигнали, важливою перевагою є підтримка True RMS. Для робіт із кабелями слід також перевірити, чи достатньо максимального діаметра охоплення 45 мм. Якщо необхідне передавання результатів на комп’ютер, потрібно окремо уточнити доступність оптично ізольованого кабелю RS-232 та програмного забезпечення.

Кліщі-ватметр ВМ-151 — основне

ВМ-151 — цифрові струмовимірювальні кліщі для однофазних мереж із функцією ватметра та підтримкою True RMS. Прилад вимірює змінний струм до 1000 А, змінну і постійну напругу до 600 В, активну, реактивну та повну потужність до 600 кВт / кВАр / кВА, опір до 1000 Ом і частоту від 5 до 500 Гц.

Модель оснащена 4-розрядним цифровим дисплеєм і функцією HOLD, має кліщовий захват діаметром до 45 мм та живиться від двох батарей AAA. Габарити становлять 224 × 78 × 40 мм, маса — 224 г. Для роботи з комп’ютером передбачена можливість використання оптично ізольованого кабелю RS-232 і програмного забезпечення.
