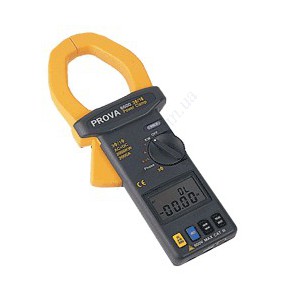

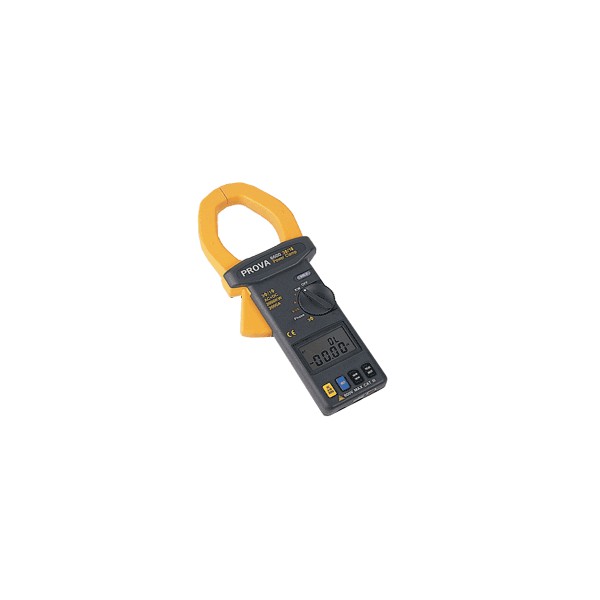

Струмові кліщі-ватметр PROVA 6600

PROVA 6600 — професійні струмові кліщі-ватметр для вимірювання електричних параметрів в однофазних і трифазних колах. Прилад поєднує функції вимірювання змінного та постійного струму, напруги, активної, реактивної й повної потужності, частоти, коефіцієнта потужності та фазового кута. Завдяки кліщовій конструкції струм можна вимірювати без розриву провідника.

Модель PROVA 6600 розрахована на вимірювання струму до 2000 А, змінної напруги до 600 В і постійної напруги до 800 В. Прилад підтримує трифазні трипровідні й чотирипровідні мережі, однофазні двопровідні та трипровідні кола, а також трифазні мережі із симетричним навантаженням. Це дозволяє використовувати один вимірювач для контролю кількох основних параметрів електричної системи.

Вимірювання потужності в однофазних і трифазних мережах

Однією з основних функцій PROVA 6600 є вимірювання потужності. Кліщі-ватметр визначають активну, реактивну та повну потужність, що дозволяє оцінювати параметри навантаження в електричному колі. Для вимірювання потужності в одно- та трифазних колах заявлена похибка ±2 %.

Діапазон потужності для однофазних вимірювань становить від 0,1 до 1200 кВт. Для трифазної мережі із симетричним навантаженням діапазон сягає 2000 кВт. Підтримка різних схем підключення робить PROVA 6600 придатним для діагностики електричних мереж і обладнання, де необхідно контролювати не лише струм та напругу, а й параметри потужності.

Струм до 2000 А та напруга до 800 В

PROVA 6600 вимірює змінний і постійний струм у діапазоні від 0,1 до 2000 А. Вимірювання струму виконується охопленням провідника губками кліщів, тому не потрібно розривати електричне коло. Максимальний діаметр провідника, який можна охопити кліщами, становить 55 мм.

Діапазон постійної напруги становить від 0,1 до 800 В, змінної — від 0,1 до 600 В. Для струму та напруги в картці товару заявлена похибка ±1,5 %. Частотний діапазон під час вимірювання змінної напруги та струму становить 40–400 Гц.

True RMS та автоматичне розпізнавання AC/DC

Прилад підтримує True RMS — визначення істинного середньоквадратичного значення змінного струму та напруги. Ця функція дає змогу контролювати фактичні середньоквадратичні значення електричного сигналу. Також PROVA 6600 автоматично розпізнає змінний і постійний струм, що скорочує кількість ручних перемикань під час роботи.

Для вимірювання постійного струму та потужності передбачено автоматичне встановлення нуля. Прилад також має автоматичний вибір меж вимірювання, тому під час роботи не потрібно вручну підбирати діапазон для кожного значення в межах підтримуваної функції.

Коефіцієнт потужності, фазовий кут і послідовність фаз

PROVA 6600 визначає коефіцієнт потужності cos φ та вимірює фазовий кут. Разом із вимірюванням активної, реактивної та повної потужності це дає змогу отримувати більше інформації про характер навантаження та співвідношення електричних параметрів у колі.

Для трифазних мереж передбачена індикація послідовності фаз. Ця функція доповнює можливості приладу під час роботи з трифазними трипровідними та чотирипровідними системами, де важливо контролювати правильний порядок фаз.

Подвійна індикація параметрів

Кліщі-ватметр оснащені дворядковим 3 1/2-розрядним РК-дисплеєм. На екрані можуть одночасно відображатися пов’язані пари параметрів: частота і струм, частота і напруга, струм і напруга, коефіцієнт потужності та потужність, а також реактивна й активна потужність.

Пам’ять, утримання показань і вимірювання частоти

PROVA 6600 має функцію утримання поточного значення на дисплеї та може запам’ятовувати до чотирьох показань. Це дозволяє зафіксувати результат після вимірювання або послідовно зберегти кілька значень для подальшого перегляду.

Окремо прилад вимірює частоту в діапазоні від 10 до 400 Гц із заявленою похибкою ±0,5 %. Частота може відображатися разом зі струмом або напругою, що зручно під час комплексної перевірки параметрів електричного сигналу.

Основні технічні характеристики PROVA 6600

• вимірювання постійного та змінного струму: 0,1–2000 А;
• вимірювання постійної напруги: 0,1–800 В;
• вимірювання змінної напруги: 0,1–600 В;
• похибка вимірювання струму та напруги за даними картки товару: ±1,5 %;
• вимірювання потужності в однофазних і трифазних колах;
• діапазон потужності: 0,1–1200 кВт;
• для трифазної мережі із симетричним навантаженням: 0,01–2000 кВт;
• похибка вимірювання потужності: ±2 %;
• вимірювання частоти: 10–400 Гц;
• похибка вимірювання частоти: ±0,5 %;
• частотний діапазон для вимірювання змінної напруги та струму: 40–400 Гц;
• вимірювання активної, реактивної та повної потужності;
• визначення коефіцієнта потужності cos φ;
• вимірювання фазового кута;
• індикація послідовності фаз;
• True RMS;
• автоматичне розпізнавання AC/DC;
• автоматичний вибір діапазону;
• автоматичне встановлення нуля для постійного струму та потужності;
• утримання поточного показання;
• пам’ять на 4 показання;
• дворядковий 3 1/2-розрядний РК-дисплей;
• максимальний діаметр охоплюваного провідника: 55 мм;
• живлення: батарея типу «Крона», 9 В;
• споживаний струм: 25 мА;
• габарити: 271 × 112 × 46 мм;
• маса: 647 г.

Застосування PROVA 6600

Кліщі-ватметр PROVA 6600 орієнтовані на спеціалістів, які займаються обслуговуванням і ремонтом електричного обладнання та мереж. Поєднання вимірювання струму, напруги, частоти, потужності, cos φ і фазових параметрів дозволяє виконувати комплексну перевірку електричних кіл одним приладом.

Кліщова конструкція дозволяє контролювати струм без розриву провідника. Діаметр охоплення до 55 мм розширює можливості роботи з провідниками відповідного розміру, а автоматичний вибір діапазону та розпізнавання AC/DC спрощують налаштування під час вимірювань.

Комплектація, живлення та габарити

У стандартну комплектацію PROVA 6600 входять одна пара вимірювальних щупів і чохол. Прилад живиться від батареї типу «Крона» напругою 9 В, споживаний струм становить 25 мА. Габарити корпусу — 271 × 112 × 46 мм, маса — 647 г.

Для моделі також доступне додаткове приладдя, зокрема затискачі-насадки, магнітні адаптери, перехідники-шунти, пластиковий кейс і гніздо-адаптер. Це приладдя зазначене як додаткове та не належить до стандартної комплектації, якщо інше не вказано окремо.

Кліщі-ватметр PROVA 6600 для комплексних електровимірювань

PROVA 6600 поєднує можливості струмових кліщів і ватметра в одному вимірювальному приладі. Модель підтримує струм до 2000 А, напругу до 600 В AC і 800 В DC, вимірювання потужності, частоти, cos φ, фазового кута та послідовності фаз. Дворядковий дисплей дозволяє одночасно контролювати дві величини, а пам’ять на чотири результати та функція утримання показань спрощують фіксацію даних.

Гарантійний термін на PROVA 6600 становить 1 рік. Перед виконанням вимірювань слід враховувати заявлені діапазони струму, напруги, потужності та частоти, а також тип електричної схеми, у якій використовується прилад.
