Струмові кліщі-ватметр CV-3300 для вимірювання параметрів трифазних електричних мереж

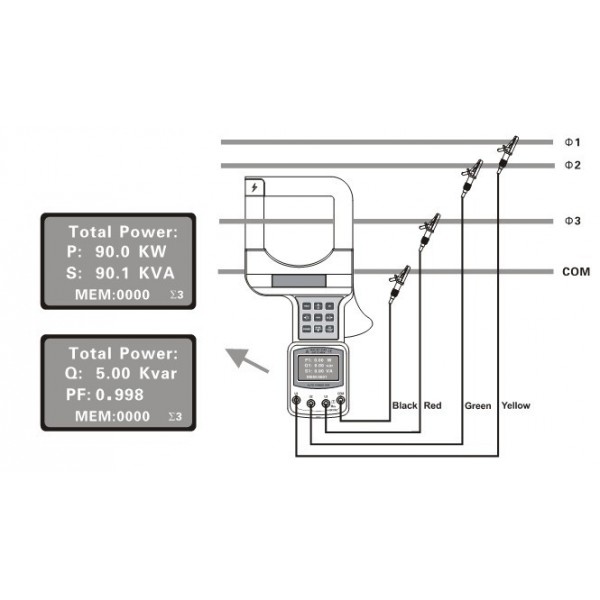

Трифазні струмові кліщі-ватметр CV-3300 — цифровий електровимірювальний прилад для комплексного контролю параметрів трифазних мереж. Модель дає змогу вимірювати змінний струм і напругу, активну, реактивну та повну потужність, частоту, коефіцієнт потужності, кут зсуву фаз та кількість спожитої електричної енергії. Також прилад підтримує визначення чергування фаз і вимірювання малих струмів витоку. Завдяки такому набору функцій CV-3300 може використовуватися не лише як струмові кліщі або ватметр, а й як трифазний вольтамперфазометр.

Одна з конструктивних особливостей CV-3300 — великий розмір кліщового захвату. Прилад може охоплювати кабель діаметром до 80 мм, а також прямокутний провідник розміром до 96 × 4 мм. Це розширює можливості його застосування під час роботи з силовими кабелями, плоскими провідниками та прямокутними шинами заземлення підстанційного обладнання. Провідник під час вимірювання рекомендується розташовувати приблизно по центру магнітопроводу.

Вимірювання струму від малих значень до 1200 А

CV-3300 поєднує можливості струмовимірювальних кліщів із великим охопленням та приладу для контролю малих струмів. Діапазон вимірювання змінного струму становить від 0,00 мА до 1200 А. Передбачені діапазони 10 мА, 100 мА, 1 А, 10 А, 100 А та 1200 А, а роздільна здатність становить 0,01 мА, тобто 10 мкА. Точність вимірювання струму заявлена на рівні 1,5 %.

Можливість працювати як із малими значеннями струму, так і зі струмами до 1200 А робить прилад придатним для різних вимірювальних завдань в електричних установках. Зокрема, CV-3300 може застосовуватися для контролю струмів витоку, перевірки електричних кіл та вимірювань у силових лініях без необхідності використовувати окремі кліщі для різних діапазонів струму.

Контроль потужності та параметрів трифазної мережі

Кліщі-ватметр CV-3300 призначені для вимірювання потужності в діапазоні від 0,5 Вт до 720 кВт/кВАр/кВА. Прилад дає змогу контролювати активну, реактивну та повну потужність. Роздільна здатність становить 0,01 Вт/ВА/вар, а заявлена точність — 3 %. Доступні діапазони вимірювання 500 мВт…10 Вт, 100 Вт, 10 кВт, 100 кВт та 720 кВт.

Змінна напруга вимірюється в діапазоні від 0 до 600 В із роздільною здатністю 0,01 В. Для частоти передбачений діапазон від 25 до 100 Гц, роздільна здатність 0,1 Гц та точність 0,5 %. Такі можливості дозволяють одночасно отримувати основні електричні параметри, необхідні для оцінювання режиму роботи трифазної мережі та підключеного обладнання.

Окремо CV-3300 вимірює кут зсуву фаз у межах від 0,0° до 360,0° з роздільною здатністю 0,1°. Коефіцієнт потужності вимірюється в діапазоні 0,3–1,0 для ємнісного або індуктивного характеру навантаження з роздільною здатністю 0,001. Поєднання вимірювання струму, напруги, потужності та фазових параметрів дає підстави використовувати CV-3300 як багатофункціональний прилад під час перевірки трифазних електричних систем.

Вимірювання електроенергії та діагностика електричних кіл

CV-3300 підтримує режим обліку кількості електричної енергії за заданий проміжок часу. Діапазон становить від 0,0000 до 72000 кВт·год, роздільна здатність — 0,0001 кВт·год. Таким чином, крім миттєвого контролю електричних величин, прилад може використовуватися для спостереження за накопиченим споживанням електроенергії.

За допомогою CV-3300 можна виконувати перевірку групи трансформатора, досліджувати індуктивні та ємнісні кола, контролювати вторинні схеми та системи диференційного захисту. Конструкція кліщів виконана з урахуванням зменшення впливу зовнішнього магнітного поля на результати вимірювання, що спрямовано на забезпечення стабільності показань під час експлуатації.

Пам'ять на 200 наборів даних та інтерфейс RS232

Для роботи з результатами вимірювань у CV-3300 передбачено внутрішню пам'ять на 200 наборів даних. Після заповнення пам'яті прилад відображає відповідне попередження. Збережені значення можна передавати на комп'ютер через інтерфейс RS232 для подальшого аналізу за допомогою програмного забезпечення.

Підтримується моніторинг у режимі реального часу, робота зі збереженими результатами, їх перегляд, експорт і друк. У комплект постачання входить комунікаційний кабель RS232 довжиною 1,8 м та програмне забезпечення. Наявність цифрового інтерфейсу особливо корисна, коли результати потрібно не тільки переглянути безпосередньо на приладі, але й перенести на ПК для документування або подальшої обробки.

Дисплей, HOLD, підсвічування та автоматичне вимкнення

Результати вимірювань відображаються на дисплеї з роздільною здатністю 128 × 64 точки та розміром екрана 43 × 29 мм. Для роботи в умовах недостатнього освітлення передбачене підсвічування, яке вмикається окремою клавішею.

Функція HOLD дозволяє зафіксувати поточне значення на дисплеї для зручного зчитування. У разі перевищення допустимого діапазону прилад відображає символ «OL». Діапазон вимірювання вибирається автоматично, а швидкість оновлення становить два вимірювання за секунду.

Для економії ресурсу елементів живлення передбачене автоматичне вимкнення через 15 хвилин бездіяльності. Також CV-3300 контролює стан живлення та відображає індикацію розряду, коли напруга зменшується нижче 5,2 В. Прилад живиться від чотирьох батарей по 1,5 В, загальна напруга живлення становить 6 В. Споживаний струм становить 50 мА з увімкненим підсвічуванням та 25 мА без підсвічування.

Технічні характеристики CV-3300

Комплектація CV-3300

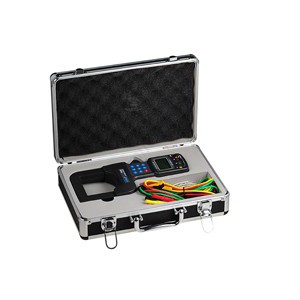

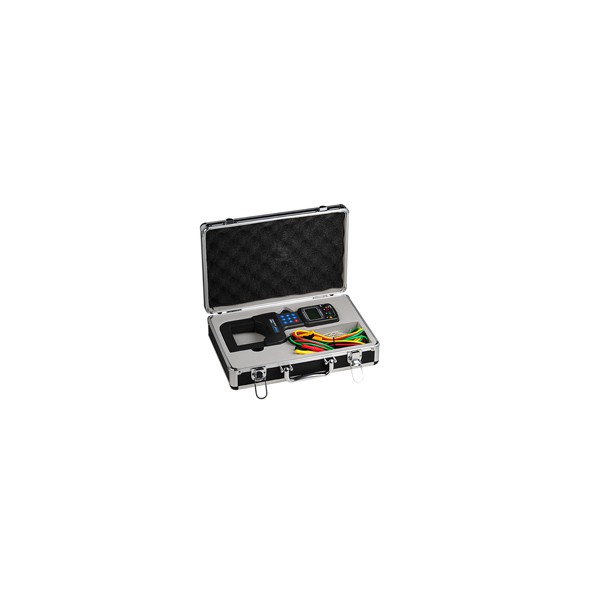

До комплекту постачання входять струмові кліщі-ватметр CV-3300 — 1 шт., тестові проводи — 4 шт., кейс для перенесення — 1 шт., кабель RS232 та програмне забезпечення.

Особливості струмових кліщів CV-3300

CV-3300 поєднує в одному корпусі функції кліщового амперметра, ватметра та трифазного вольтамперфазометра. Прилад вимірює струм до 1200 А, напругу до 600 В, частоту, активну, реактивну й повну потужність, коефіцієнт потужності, фазовий кут та електроенергію. Роздільна здатність 0,01 мА дозволяє працювати з малими значеннями струму, а кліщовий захват діаметром до 80 мм — із великими силовими кабелями та шинами.

Наявність пам'яті на 200 наборів результатів та інтерфейсу RS232 доповнює вимірювальні можливості функціями збереження й передавання даних на комп'ютер. CV-3300 також підтримує утримання показань HOLD, підсвічування дисплея, автоматичний вибір діапазону, індикацію перевантаження та автоматичне вимкнення. Прилад може застосовуватися під час вимірювання параметрів трифазних електричних мереж, перевірки трансформаторів, індуктивних та ємнісних кіл, вторинних схем і систем диференційного захисту.
