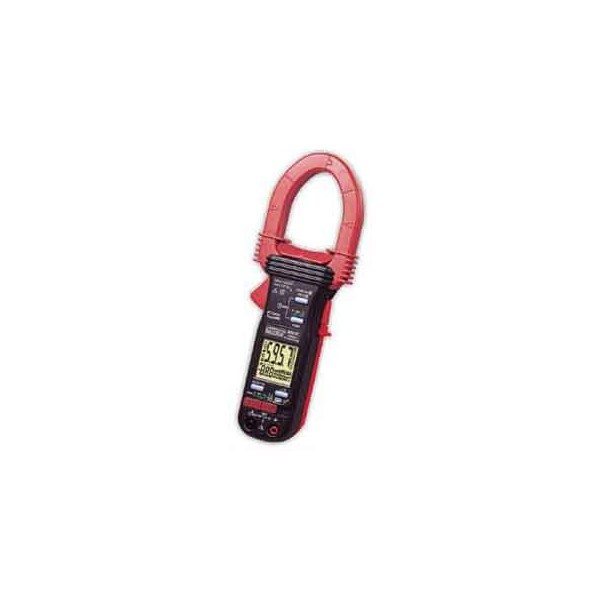

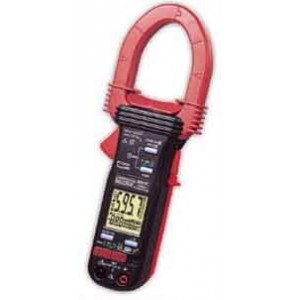

Струмовимірювальні кліщі-ватметр ВМ-157

ВМ-157 — цифрові струмовимірювальні кліщі-ватметр Brymen для комплексного контролю електричних параметрів в однофазних і трифазних мережах. Прилад дає змогу вимірювати змінний струм до 1000 А, змінну та постійну напругу до 600 В, активну, реактивну й повну потужність до 600 кВт / кВАр / кВА, частоту, опір, коефіцієнт потужності та гармоніки до 51-ї. Модель також підтримує аналіз розбалансування навантаження за фазами, збереження даних у пам’яті та передавання результатів на комп’ютер за допомогою опційного інтерфейсу.

Кліщі ВМ-157 призначені для роботи з однофазними та трифазними три- і чотирипровідними мережами. Завдяки конструкції зі струмовими кліщами вимірювання струму виконується без необхідності розривати провідник і послідовно підключати амперметр. Максимальний діаметр охоплення становить 45 мм, що дозволяє працювати з провідниками відповідного розміру.

Прилад підтримує вимірювання дійсного середньоквадратичного значення True RMS. Це важлива функція під час роботи з електричними сигналами, форма яких відрізняється від ідеальної синусоїди. Додатково передбачені функція утримання показань HOLD, підсвічування дисплея та здвоєний цифровий дисплей. ВМ-157 поєднує функції струмових кліщів, ватметра та приладу для аналізу основних параметрів електромережі.

Вимірювання в однофазних і трифазних мережах

ВМ-157 розрахований на перевірку основних електричних параметрів як однофазних, так і трифазних мереж. Підтримуються трипровідні та чотирипровідні схеми. Це розширює можливості приладу при діагностиці розподільних мереж, електрообладнання та навантажень, де необхідно одночасно контролювати струм, напругу, потужність і пов’язані з ними параметри.

У трифазних системах ВМ-157 може використовуватися для оцінювання розбалансованості навантаження за потужністю між фазами. Такий контроль допомагає порівнювати параметри окремих фаз і виявляти нерівномірний розподіл навантаження. Саме можливість працювати не тільки зі струмом і напругою, а й із потужністю та фазним балансом відрізняє ВМ-157 від простих струмовимірювальних кліщів.

Вимірювання змінного струму до 1000 А

Діапазон вимірювання змінного струму ВМ-157 починається від 0,01 А та охоплює діапазони 40, 400 і 1000 А. Заявлена похибка вимірювання струму становить 1 %. Такий діапазон дозволяє використовувати прилад як для контролю порівняно невеликих струмів, так і для вимірювань у силових колах із навантаженням до 1000 А.

Струм вимірюється безконтактним способом за допомогою кліщового захвату. Для проведення вимірювання достатньо охопити один провідник губками приладу. Максимальний діаметр провідника або охоплення становить 45 мм. При роботі необхідно враховувати, що для коректного вимірювання струму кліщами охоплюють окремий провідник, а не весь багатожильний кабель із прямим і зворотним струмом одночасно.

Змінна та постійна напруга до 600 В

Крім вимірювання струму, ВМ-157 підтримує вимірювання змінної та постійної напруги. Для змінної напруги робочий діапазон становить 0…600 В із заявленою похибкою 0,5 %. Частотний діапазон вимірювання змінної напруги — від 45 Гц до 3,1 кГц.

Постійна напруга також вимірюється в діапазоні від 0 до 600 В, похибка — 0,5 %. Для вимірювання напруги використовуються комплектні вимірювальні щупи. Таким чином, ВМ-157 може застосовуватися не лише як кліщовий амперметр, але й для стандартного контактного контролю напруги в електричних колах.

Вимірювання активної, реактивної та повної потужності

Одна з ключових особливостей ВМ-157 — можливість вимірювати електричну потужність. Прилад визначає активну, реактивну та повну потужність. Заявлений діапазон становить від 0 до 600 кВт для активної потужності, до 600 кВАр для реактивної та до 600 кВА для повної потужності.

Для вимірювання потужності прилад одночасно використовує дані про струм і напругу. Це дозволяє аналізувати фактичне навантаження мережі комплексніше, ніж за показаннями струму окремо. Похибка для вимірювання потужності у вихідних характеристиках зазначена в межах від 2 до 15 % залежно від режиму та умов вимірювання.

Можливість визначення трьох видів потужності робить ВМ-157 корисним під час перевірки однофазних і трифазних навантажень, аналізу режимів роботи електрообладнання та оцінювання співвідношення між активною та повною потужністю.

Коефіцієнт потужності PF

ВМ-157 вимірює коефіцієнт потужності PF. У технічних характеристиках наведений діапазон 0,10…99 із похибкою 3…5 одиниць. Ця функція доповнює вимірювання активної, реактивної та повної потужності та дозволяє отримати додаткову інформацію про характер електричного навантаження.

Контроль коефіцієнта потужності особливо актуальний під час аналізу навантажень, у яких присутня реактивна складова. ВМ-157 дозволяє виконувати відповідні вимірювання одним приладом без використання окремого ватметра.

Аналіз гармонік до 51-ї

ВМ-157 підтримує вимірювання гармонік до 51-го порядку. Ця можливість дозволяє аналізувати склад електричного сигналу та оцінювати наявність гармонічних складових у мережі. Функція корисна при роботі з навантаженнями, які можуть формувати несинусоїдальний струм або напругу.

Також прилад вимірює сумарний коефіцієнт гармонік THD-F. Діапазон становить 0,0…999,9 %, а для здвоєного дисплея — 0…99. Заявлена похибка знаходиться в межах 1,5…5 % залежно від режиму вимірювання.

Поєднання вимірювання гармонік до 51-ї та THD-F розширює можливості ВМ-157 порівняно зі стандартними струмовими кліщами, які показують лише струм, напругу та опір.

True RMS для вимірювання несинусоїдальних сигналів

Кліщі-ватметр ВМ-157 підтримують вимірювання дійсного середньоквадратичного значення True RMS. Прилад визначає ефективне значення змінного сигналу з урахуванням його фактичної форми, що має значення при вимірюванні спотворених сигналів.

True RMS особливо корисний під час роботи з електронними навантаженнями та іншими пристроями, струм яких може відрізнятися від правильної синусоїди. У таких умовах результат, отриманий звичайним приладом без True RMS, може відрізнятися від дійсного середньоквадратичного значення.

Вимірювання частоти від 5 до 500 Гц

ВМ-157 має функцію вимірювання частоти в діапазоні від 5 до 500 Гц. Заявлена похибка становить 0,5 %. Такий діапазон охоплює стандартні частоти електричних мереж і дозволяє контролювати частотні параметри досліджуваного сигналу.

Функція частотоміра доповнює основні можливості кліщів-ватметра та дозволяє виконувати комплексну перевірку електричних параметрів без використання окремого приладу для вимірювання частоти.

Вимірювання опору до 1000 Ом

ВМ-157 також вимірює електричний опір у діапазоні від 0 до 1000 Ом. Заявлена похибка становить 1 %. Для цього використовуються контактні вимірювальні щупи, що входять до комплекту постачання.

Функція вимірювання опору доповнює можливості приладу при сервісних і діагностичних роботах. При цьому ВМ-157 залишається насамперед спеціалізованими кліщами-ватметром для контролю струму, напруги, потужності, коефіцієнта потужності та гармонік.

Розбалансування навантаження за фазами

Під час роботи з трифазними системами ВМ-157 дозволяє вимірювати розбалансування фаз за потужністю. Ця функція дає змогу порівнювати навантаження окремих фаз і виявляти нерівномірний розподіл потужності.

Для трифазної мережі такий контроль може бути важливим при діагностиці електрообладнання та оцінюванні режиму роботи навантаження. Дані про фазне розбалансування доповнюють вимірювання струму, напруги та потужності й дозволяють отримати більш повну картину параметрів мережі.

Збереження даних і підключення до комп’ютера

ВМ-157 має вбудовану пам’ять для збереження результатів. За потреби дані можна передавати на комп’ютер. Для цього передбачена опційна система зв’язку з ПК через оптично ізольований кабель.

Програмне забезпечення та кабель RS-232 зазначені як опція та не входять до базового комплекту постачання. Тому, якщо необхідна передача даних на комп’ютер, наявність відповідного комплекту потрібно уточнювати окремо.

Дисплей і функція HOLD

Прилад оснащений 4-розрядним здвоєним дисплеєм. Така конструкція дозволяє відображати більше інформації під час комплексних вимірювань. Для роботи при недостатньому зовнішньому освітленні передбачене підсвічування.

Функція HOLD дозволяє зафіксувати поточне показання на екрані. Це зручно, коли під час вимірювання дисплей знаходиться в незручному для безпосереднього спостереження положенні або результат необхідно переглянути після від’єднання приладу від контрольної точки.

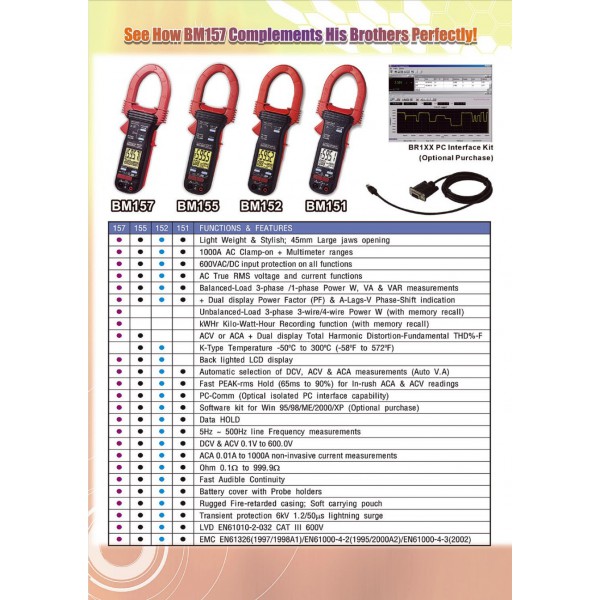

Основні технічні характеристики ВМ-157

Комплектація ВМ-157

• струмовимірювальні кліщі-ватметр ВМ-157 — 1 шт.;
• вимірювальні щупи — 2 шт.;
• термопара — 1 шт.;
• керівництво з експлуатації російською мовою — 1 шт.

Програмне забезпечення та кабель RS-232 для зв’язку з комп’ютером зазначені як опційне оснащення. Якщо потрібна реєстрація або передавання виміряних даних на ПК, цю комплектацію необхідно замовляти або уточнювати окремо.

Компактні розміри та автономне живлення

Габаритні розміри ВМ-157 становлять 224 × 78 × 40 мм, маса — 224 г. Прилад живиться від двох батарей типорозміру AAA напругою 1,5 В. Робочий температурний діапазон — від 0 до 40 °C.

Порівняно невелика маса та автономне живлення дозволяють використовувати кліщі під час виїзних вимірювань, обслуговування електроустановок та перевірки обладнання без необхідності підключення самого приладу до мережі живлення.

Для яких задач підходить ВМ-157

ВМ-157 може бути корисним електрикам, енергетикам, сервісним спеціалістам та інженерам, яким необхідно вимірювати не тільки струм і напругу, а й параметри потужності в однофазних і трифазних мережах. Діапазон струму до 1000 А і потужності до 600 кВт дозволяє працювати з різними типами електричного навантаження в межах заявлених характеристик.

Функції аналізу гармонік до 51-ї, THD-F, коефіцієнта потужності та розбалансованості навантаження за фазами роблять модель придатною для більш комплексного аналізу електричної мережі, ніж стандартні кліщі-амперметр.

Що врахувати при виборі кліщів-ватметра ВМ-157

Перед вибором необхідно перевірити максимальні параметри досліджуваної мережі. ВМ-157 вимірює змінний струм до 1000 А, змінну та постійну напругу до 600 В, потужність до 600 кВт / кВАр / кВА, опір до 1000 Ом і частоту в діапазоні 5…500 Гц. Максимальний діаметр охоплення провідника становить 45 мм.

Якщо необхідно аналізувати трифазне навантаження, прилад підтримує три- та чотирипровідні мережі, визначення активної, реактивної й повної потужності, коефіцієнта потужності та розбалансованості фаз. Для аналізу якості форми сигналу доступне вимірювання гармонік до 51-ї та сумарного коефіцієнта THD-F.

Також потрібно врахувати, що підключення до комп’ютера реалізується через опційний комплект із програмним забезпеченням та оптично ізольованим кабелем RS-232. Він не входить до зазначеної базової комплектації.

Кліщі-ватметр ВМ-157 — головне

ВМ-157 — цифрові струмовимірювальні кліщі-ватметр для однофазних і трифазних мереж. Прилад вимірює змінний струм від 0,01 А до 1000 А, змінну й постійну напругу до 600 В, активну, реактивну та повну потужність до 600 кВт / кВАр / кВА, опір до 1000 Ом і частоту від 5 до 500 Гц.

Модель підтримує True RMS, вимірювання коефіцієнта потужності, гармонік до 51-го порядку, THD-F та розбалансованості навантаження за фазами. Передбачені пам’ять, HOLD, підсвічування та здвоєний дисплей. За допомогою опційного оптично ізольованого інтерфейсу результати можна передавати на комп’ютер. Діаметр охоплення кліщів становить 45 мм, габарити — 224 × 78 × 40 мм, маса — 224 г.
