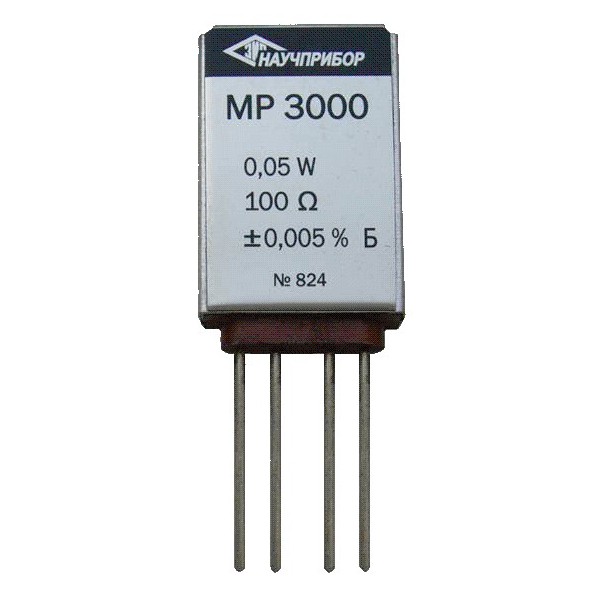

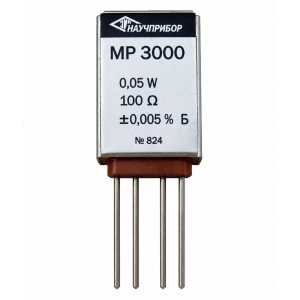

Вимірювальні високоточні резистори МР-3000

Вимірювальні резистори МР-3000 — високоточні елементи опору, призначені для використання в колах постійного та змінного струму. Вони застосовуються як елементи опору в прецизійних електровимірювальних і радіовимірювальних приладах, подільниках напруги та калібраторах. Також резистори МР-3000 можуть використовуватися як вбудовані міри електричного опору, а також як шунти постійного й змінного струму. Така сфера застосування робить серію актуальною для завдань, у яких важливі стабільність параметрів, точність відтворення опору та контроль зміни характеристик у часі.

Для резисторів МР-3000 передбачене будь-яке номінальне значення опору в діапазоні від 1 до 100 000 Ом. Це дає змогу підібрати потрібний номінал під конкретну вимірювальну, калібрувальну або схемотехнічну задачу без прив’язки лише до обмеженого стандартного ряду значень. Проміжні значення номінального опору також можуть бути будь-якими в межах зазначеного діапазону.

Основні особливості резисторів МР-3000

Однією з ключових характеристик МР-3000 є висока часова стабільність опору. Нестабільність, тобто зміна значення опору протягом року, для основного виконання становить не більше 0,0005 %. Для прецизійних вимірювань цей параметр має принципове значення, оскільки дає змогу оцінити, наскільки значення опору може змінюватися з часом. У технічних даних також наведені виконання з нестабільністю 0,001 % і 0,002 % за рік залежно від допустимого відхилення, температурного коефіцієнта та номінальної потужності розсіювання.

Температурний коефіцієнт опору для резисторів серії МР-3000 характеризується малими значеннями. В описі зазначений температурний коефіцієнт до 0,5×10⁻⁶ 1/°C, а в таблиці основних технічних даних наведені значення ТКС для різних виконань. Низький температурний коефіцієнт важливий для схем, у яких необхідно мінімізувати зміну опору під впливом температури та зберігати метрологічні параметри вимірювального тракту.

Резистори МР-3000 відрізняються високою точністю підгонки та відсутністю струмових шумів. Конструкція передбачає чотиризатискну схему, яка може використовуватися як для навісного, так і для друкованого монтажу. Це дозволяє інтегрувати резистор у вимірювальні прилади, калібратори, подільники напруги та інші прецизійні електричні схеми відповідно до вимог конкретного обладнання.

Опір, точність і робота на змінному струмі

Діапазон номінальних значень опору МР-3000 становить від 1 до 100 000 Ом. Для номіналів у діапазоні від 1 до 10 000 Ом нормується похибка визначення дійсного значення опору на синусоїдальному змінному струмі частотою 1000 Гц. Залежно від значення опору ця похибка становить від 0,0002 % до 0,001 %. Така характеристика безпосередньо стосується використання резисторів у вимірювальних колах змінного струму, де важливо враховувати поведінку елемента не лише на постійному струмі.

Верхня межа частотного діапазону резисторів МР-3000 становить 20 кГц для моделей із номінальним опором від 1 до 10 000 Ом. Це значення визначає зазначену в технічних даних область частот, у межах якої резистори відповідних номіналів можуть застосовуватися в колах змінного струму. Для вибору конкретного резистора важливо враховувати не лише потрібний опір, а й робочу частоту вимірювального або калібрувального кола.

Для резисторів МР-3000 також нормується стала часу. Вона становить не більше 1×10⁻⁸ с для резисторів номіналом 10…100 Ом, не більше 5×10⁻⁸ с для резисторів 1,0 Ом і 10 000 Ом та не більше 40×10⁻⁸ с для резистора 100 000 Ом. Ці дані потрібно враховувати під час підбору резистора для точних вимірювальних схем, особливо якщо робота виконується зі змінними сигналами.

Технічні характеристики МР-3000

Наведені в таблиці дані дозволяють співвіднести допустиме відхилення від номіналу, температурний коефіцієнт опору, потужність розсіювання та довготривалу нестабільність. Для задач, де критично важлива максимальна стабільність, слід орієнтуватися на виконання з потрібним поєднанням цих параметрів. При цьому фактичний вибір номіналу та виконання має відповідати вимогам конкретної вимірювальної схеми.

Застосування у вимірювальній техніці

МР-3000 призначені для кіл постійного та змінного струму й можуть виконувати функцію точного елемента опору, від якого залежать основні метрологічні параметри приладу. Вони можуть використовуватися у прецизійних електровимірювальних приладах, радіовимірювальній апаратурі, калібраторах і подільниках напруги. Залежно від схеми резистори можуть застосовуватися як вбудовані міри електричного опору або як шунти постійного та змінного струму.

Такий набір варіантів застосування особливо важливий під час розроблення, ремонту, перевірки та налаштування вимірювальної апаратури, де необхідне стабільне опорне значення. Завдяки широкому діапазону номіналів від 1 Ом до 100 кОм можна підібрати значення для різних ділянок вимірювального тракту, не виходячи за межі однієї серії резисторів.

Температурні умови та механічне виконання

Нормальні умови застосування для резисторів МР-3000 відповідають температурі 20±2 °C. Робочий температурний діапазон становить від +5 до +70 °C. Окремо зазначено, що резистори витримують одиночні термоудари від −50 до +100 °C. Робочий температурний діапазон і допустимий термоудар — це різні характеристики, тому під час експлуатації слід орієнтуватися саме на встановлений робочий діапазон +5…+70 °C.

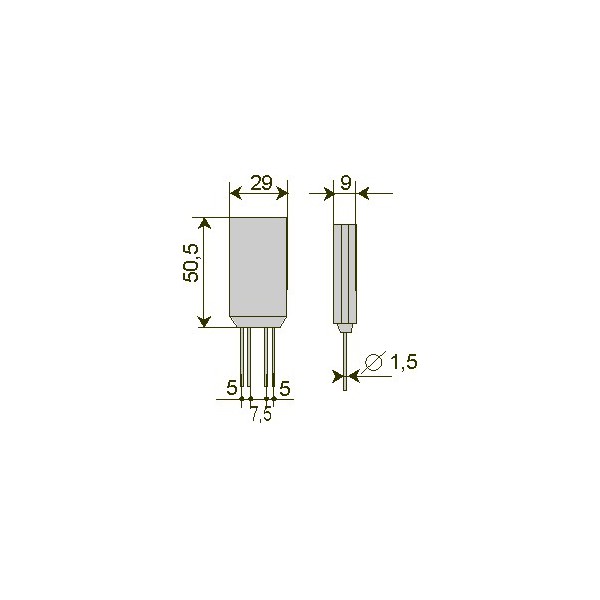

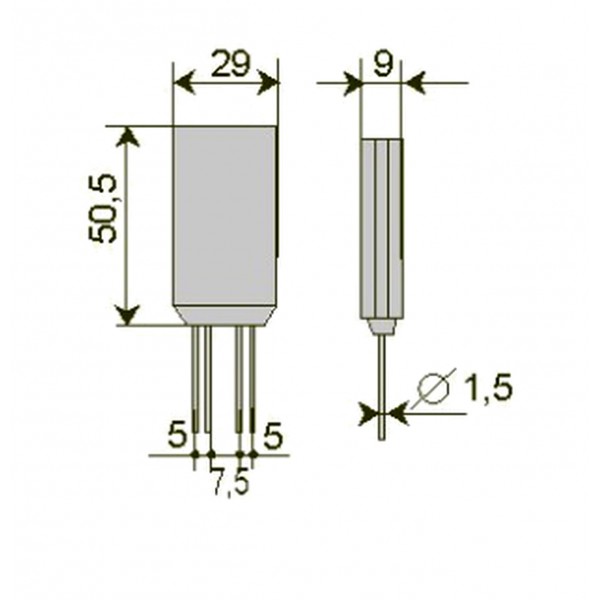

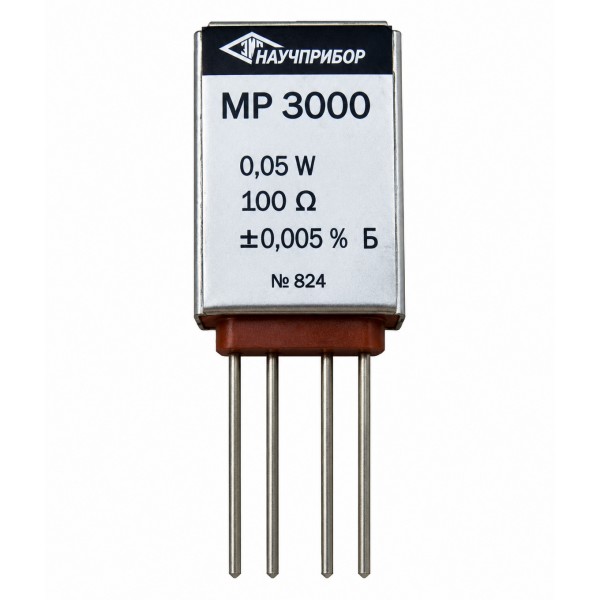

Габаритні розміри резистора МР-3000 становлять 50,5×29×9 мм, маса — 29 г. Такі дані дають змогу заздалегідь оцінити можливість встановлення компонента у корпус вимірювального приладу, калібратора, подільника чи іншого обладнання. Чотиризатискне виконання розраховане на навісний і друкований монтаж, що розширює можливості використання резистора в різних конструкціях.

Надійність і нормативне виконання

Заявлений строк служби резисторів МР-3000 становить не менше 15 років. Вироби випускаються за ТУ 303-10.0039-92. Поєднання тривалої часової стабільності, малого температурного коефіцієнта опору, точної підгонки та відсутності струмових шумів орієнтує цю серію на використання саме в точних вимірювальних і калібрувальних схемах.

Під час вибору вимірювального резистора МР-3000 доцільно насамперед визначити потрібне номінальне значення опору, допустиме відхилення, температурний коефіцієнт, необхідну потужність розсіювання та вимоги до довготривалої нестабільності. Для роботи на змінному струмі також слід враховувати частоту сигналу та нормовану похибку визначення дійсного значення опору на частоті 1000 Гц. Такий підхід дозволяє підібрати виконання МР-3000 відповідно до конкретного вимірювального завдання без зміни заданих метрологічних вимог системи.
