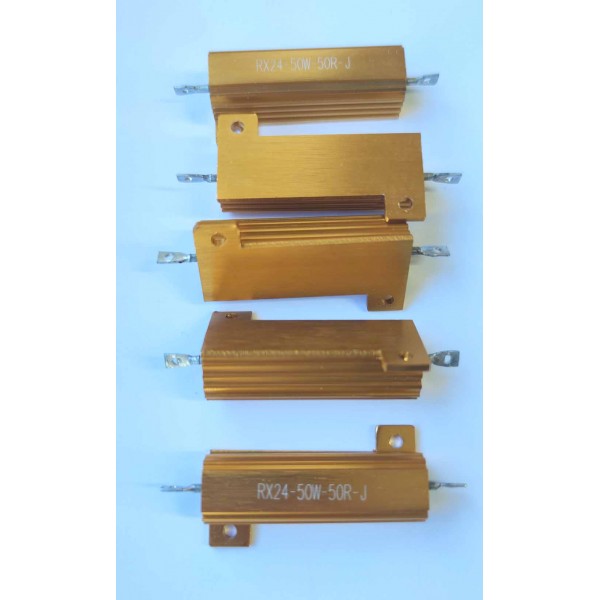

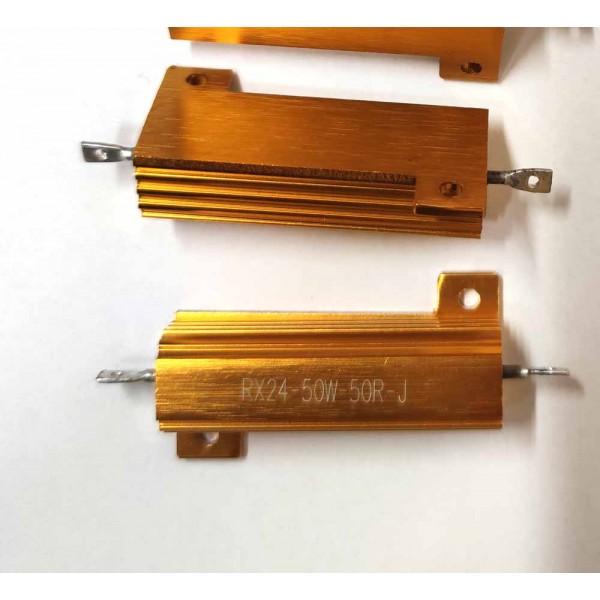

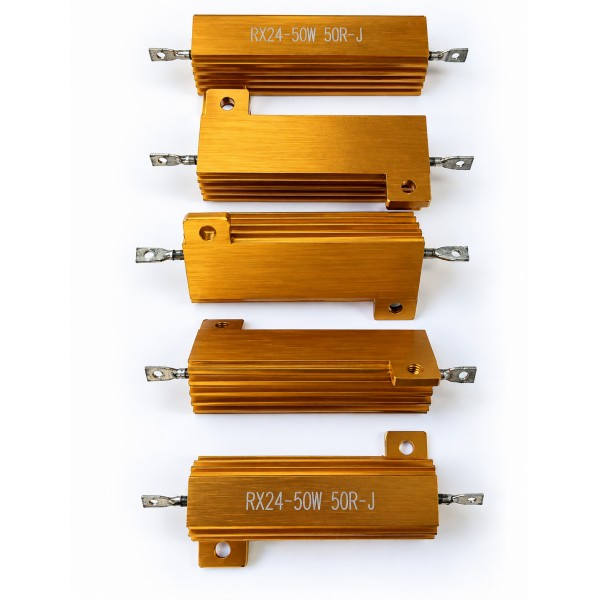

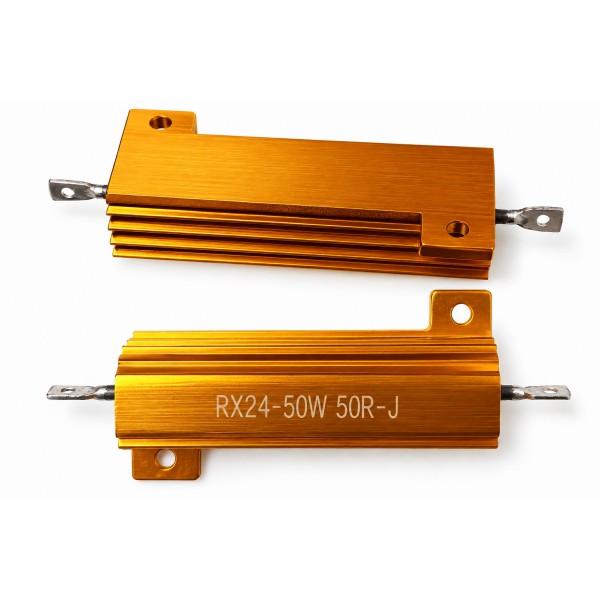

Резистор RX-24 50W 50R — 50 Ом, 50 Вт

Резистор RX-24 50W 50R — електричний компонент з опором 50 Ом і потужністю 50 Вт. Він призначений для використання в електричних та електронних схемах, де необхідно створити заданий опір, обмежити струм, сформувати навантаження або розсіювати частину електричної енергії у вигляді тепла. Поєднання опору 50 Ом і потужності 50 Вт робить цю модель придатною для схем, у яких звичайних малопотужних резисторів недостатньо за допустимим навантаженням.

Маркування 50R у назві відповідає значенню опору 50 Ом, а позначення 50W вказує на потужність 50 Вт. Під час вибору такого резистора важливо враховувати обидва параметри одночасно: опір визначає струм у конкретному колі, а потужність показує рівень електричного навантаження, на який розрахований компонент за передбачених умов експлуатації.

Основні характеристики RX-24 50W 50R

Для чого потрібен резистор 50 Ом 50 Вт

Резистор у колі створює електричний опір і тим самим впливає на струм та падіння напруги. Модель RX-24 з номіналом 50 Ом може застосовуватися там, де за розрахунком схеми потрібне саме таке значення опору. Підвищена потужність 50 Вт важлива у випадках, коли на резисторі розсіюється значно більше енергії, ніж можуть витримувати звичайні резистори малої потужності.

Такий компонент може використовуватися як навантажувальний або струмообмежувальний елемент, у випробувальних схемах, джерелах живлення, лабораторних стендах, електронних пристроях та інших електричних колах. Конкретний спосіб застосування визначається схемою, робочою напругою, струмом і необхідною потужністю розсіювання. Перед установленням потрібно переконатися, що опір 50 Ом відповідає розрахунковому значенню, а фактична потужність на резисторі не перевищує допустимий режим.

Що означає опір 50 Ом

Опір 50 Ом визначає співвідношення між напругою та струмом відповідно до закону Ома. Для резистивного навантаження струм можна орієнтовно розрахувати за формулою I = U / R, де I — струм, U — напруга, R — опір. Для RX-24 50W 50R значення R дорівнює 50 Ом.

Наприклад, при напрузі 12 В через опір 50 Ом теоретично протікатиме струм приблизно 0,24 А. При 24 В струм становитиме приблизно 0,48 А, а при 48 В — близько 0,96 А. Ці розрахунки допомагають оцінити режим роботи компонента, але при практичному застосуванні необхідно враховувати особливості всієї електричної схеми.

Як розрахувати потужність на резисторі

Потужність, що розсіюється на резисторі, можна визначити за формулою P = U² / R. Оскільки опір цієї моделі становить 50 Ом, при 12 В розрахункова потужність буде приблизно 2,88 Вт. При 24 В вона зросте до приблизно 11,52 Вт, а при 48 В — до приблизно 46,08 Вт. При 50 В на опорі 50 Ом теоретичне значення потужності дорівнює 50 Вт.

Зі зростанням напруги потужність збільшується пропорційно квадрату напруги. Саме тому навіть відносно невелике підвищення напруги може суттєво збільшити теплове навантаження на резистор. Під час проєктування схеми бажано залишати запас за потужністю та враховувати умови відведення тепла. Значення 50 Вт не слід сприймати як рекомендацію постійно експлуатувати компонент на межі його можливостей у будь-яких умовах монтажу.

Чому важливо правильно вибирати потужність резистора

Якщо фактична потужність розсіювання перевищує допустиме значення, резистор може надмірно нагріватися, змінювати свої параметри або вийти з ладу. Тому при виборі RX-24 50W 50R необхідно спочатку визначити напругу на резисторі або струм через нього, після чого розрахувати потужність. Для розрахунку можна використовувати формули P = U × I, P = I² × R або P = U² / R.

Для прикладу, якщо через резистор 50 Ом проходить струм 0,5 А, розрахункова потужність становитиме 12,5 Вт. При струмі 0,8 А — 32 Вт, а при 1 А — вже 50 Вт. Таким чином, навіть за незмінного опору теплове навантаження дуже швидко зростає разом зі струмом. Це особливо важливо для тривалої роботи та схем, у яких режим навантаження може змінюватися.

Застосування RX-24 50W 50R у вимірювальних і випробувальних схемах

Резистор з відомим опором може використовуватися під час налагодження, перевірки та випробування електронних пристроїв, коли необхідно створити передбачуване резистивне навантаження. Значення 50 Ом зручне для схем, у яких саме такий опір передбачений розрахунком або технічною документацією. Потужність 50 Вт дає змогу працювати з більшими навантаженнями порівняно з типовими малопотужними компонентами.

У лабораторній практиці резистор може бути частиною навантажувального вузла, тестового стенда або допоміжного кола. При цьому важливо пам’ятати, що один лише номінал 50 Вт не визначає придатність компонента для конкретного завдання. Необхідно перевірити робочу напругу схеми, струм, тривалість навантаження, режим роботи та умови тепловідведення.

Використання як струмообмежувального елемента

Ще один поширений принцип використання резисторів — обмеження струму. Якщо в коло послідовно встановити опір, струм залежатиме від прикладеної напруги та сумарного опору кола. RX-24 50W 50R має опір 50 Ом, тому може застосовуватися як струмообмежувальний елемент у тих схемах, де це значення відповідає необхідному розрахунку.

Важливо не підбирати резистор лише за потужністю. Два резистори однакової потужності, але з різним опором, створюватимуть зовсім різні електричні режими. Для коректної роботи потрібно спочатку визначити необхідний опір, потім розрахувати струм і фактичну потужність, а вже після цього оцінити запас за допустимим навантаженням.

Тепловий режим під час роботи

Під час проходження струму через резистор електрична енергія перетворюється на тепло. Чим більша потужність розсіювання, тим суттєвішим може бути нагрівання. Для резистора потужністю 50 Вт питання теплового режиму має особливе значення. Монтаж повинен забезпечувати умови, за яких тепло не створюватиме небажаного впливу на сусідні компоненти та матеріали.

Не слід розміщувати потужний резистор упритул до термочутливих деталей, ізоляції, пластикових елементів або проводів, якщо конструкцією пристрою не передбачено відповідний тепловий режим. У разі тривалої роботи під значним навантаженням необхідно контролювати нагрівання та дотримуватися вимог конкретної схеми. Спосіб охолодження й допустимий режим експлуатації мають визначатися технічними умовами застосування.

Як вибрати RX-24 50W 50R для конкретного завдання

Перед купівлею резистора варто перевірити насамперед два ключові параметри: необхідний опір і потужність. Якщо схема вимагає 50 Ом, RX-24 50W 50R відповідає цьому значенню. Далі потрібно визначити, яка потужність реально виділятиметься на резисторі в робочому режимі. Якщо розрахункове значення наближається до 50 Вт, особливо важливо передбачити достатній запас і належний тепловий режим.

Також слід враховувати характер навантаження. Короткочасний імпульсний режим і тривала безперервна робота створюють різні теплові умови. Якщо резистор використовується як частина випробувального стенда, бажано перевіряти температуру під час перших запусків і поступово виходити на розрахункове навантаження. Для відповідальних систем параметри потрібно зіставляти з технічною документацією обладнання, у якому встановлюється компонент.

RX-24 50W 50R — резистор 50 Ом для потужних електричних кіл

RX-24 50W 50R поєднує опір 50 Ом і потужність 50 Вт. Це основні характеристики, на які потрібно орієнтуватися при виборі. Модель може використовуватися в електричних та електронних схемах, де потрібен резистивний елемент із таким номіналом і підвищеною допустимою потужністю.

Щоб правильно застосувати резистор RX-24 50W 50R, необхідно розрахувати струм і потужність для конкретної напруги, врахувати тривалість роботи та тепловий режим. Якщо схема потребує опору 50 Ом, а розрахункове навантаження вкладається в допустимий діапазон з необхідним запасом, ця модель може бути використана як робочий, навантажувальний або струмообмежувальний резистивний елемент.
