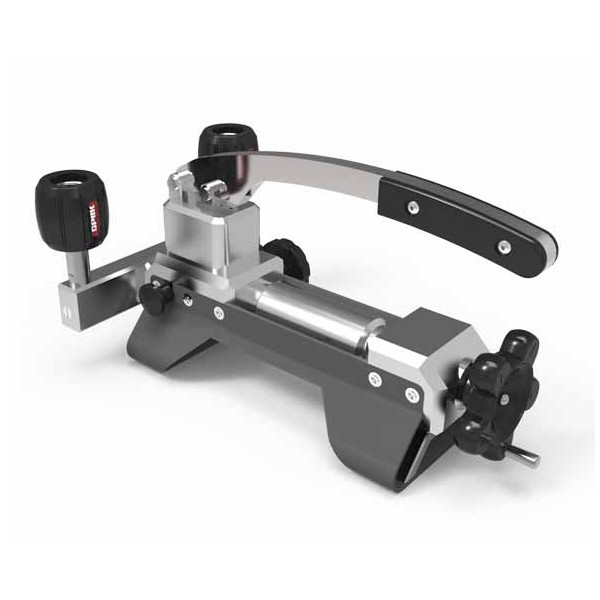

Пневматична помпа-компаратор ALT PP40

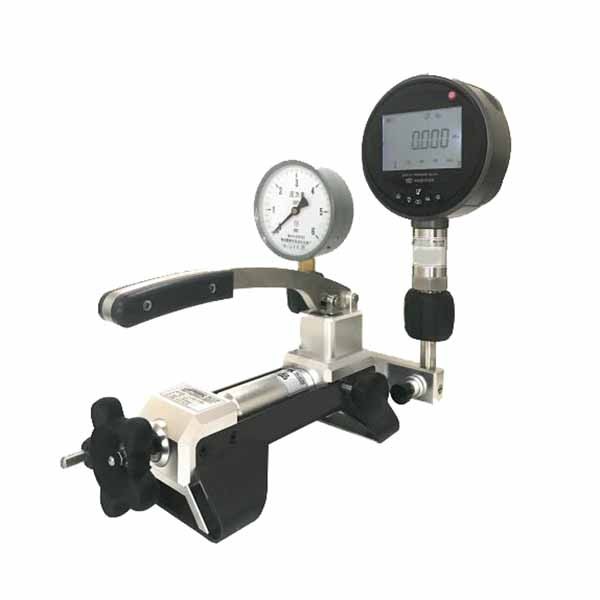

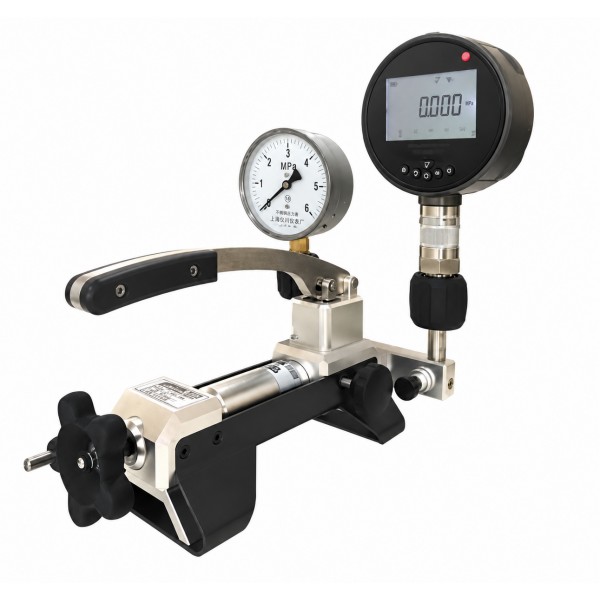

ALT PP40 — пневматична помпа-компаратор для створення тиску під час калібрування та повірки манометрів. Пристрій використовують разом із цифровим зразковим манометром, за показами якого контролюють створений тиск і порівнюють результати з показами приладу, що перевіряється.

Помпа забезпечує створення надлишкового тиску та розрідження. Передбачене регулювання тиску з роздільною здатністю 1 мбар, що відповідає 0,1 кПа. Для підключення зазначено приєднувальну різьбу M20x1.5.

Калібрування та повірка манометрів

Під час роботи ALT PP40 виконує функцію джерела тиску. Цифровий зразковий манометр використовують для визначення його значення, а манометр, що перевіряється, — для порівняння показів у вибраних контрольних точках.

Такий спосіб застосування дозволяє створювати потрібні значення тиску та оцінювати покази манометра за відповідною методикою. Підбір зразкового приладу залежить від діапазону перевірки й вимог до точності вимірювання.

Створення тиску та розрідження

Нижня межа, зазначена для ALT PP40, становить -0,95 бар, або -95 кПа. Це дозволяє використовувати помпу для створення розрідження в межах заявленого діапазону.

Верхня межа у вихідних характеристиках наведена неоднозначно: у короткому описі зазначено 40 бар, у розгорнутому — діапазон від -0,95 до 25 бар, а поряд вказано від -95 кПа до 4 МПа. Перед замовленням необхідно підтвердити фактичну верхню межу тиску конкретного виконання.

Регулювання тиску

Заявлена роздільна здатність регулювання становить 1 мбар, або 0,1 кПа. Цей параметр характеризує регулювання створюваного тиску та допомагає оцінити можливості встановлення контрольних значень під час роботи.

Роздільна здатність регулювання не є показником похибки вимірювання всієї системи. Для оцінювання тиску використовують цифровий зразковий манометр, характеристики якого мають відповідати завданню калібрування або повірки.

Підключення та габарити

Для помпи-компаратора ALT PP40 зазначено підключення M20x1.5. Під час вибору потрібно перевірити відповідність цього приєднання обладнанню, яке планується використовувати у вимірювальній схемі.

Габаритні розміри пристрою становлять 280 × 170 × 140 мм, маса нетто — 2,4 кг. Ці параметри варто враховувати під час організації робочого місця та розміщення помпи разом із підключеними манометрами.

Технічні характеристики ALT PP40

• Тип пристрою: пневматична помпа-компаратор.
• Модель: ALT PP40.
• Призначення: створення тиску для калібрування та повірки манометрів разом із цифровим зразковим манометром.
• Діапазон за коротким описом: від -0,95 до 40 бар.
• Діапазон за розгорнутим описом: від -0,95 до 25 бар; також зазначено від -95 кПа до 4 МПа. Верхня межа потребує уточнення.
• Регулювання / роздільна здатність: 1 мбар; 0,1 кПа.
• Підключення: M20x1.5.
• Габаритні розміри: 280 × 170 × 140 мм.
• Маса нетто: 2,4 кг.
