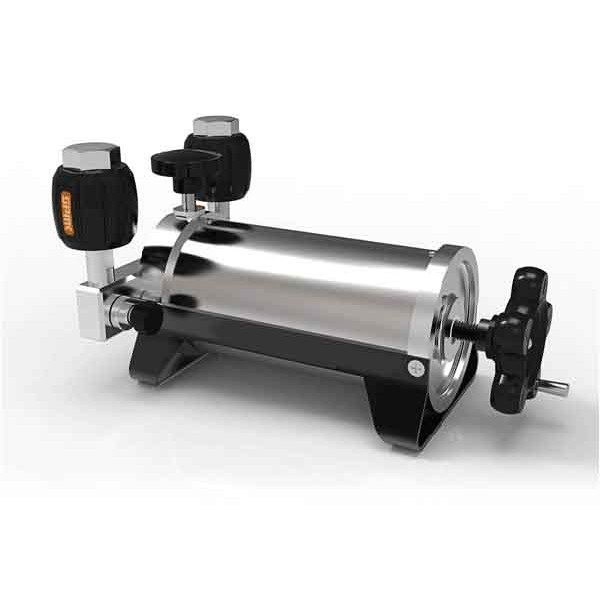

Пневматична помпа-компаратор ALT PP04

Пневматична помпа-компаратор ALT PP04 призначена для створення та регулювання невеликого надлишкового або від’ємного тиску під час калібрування і повірки приладів, що працюють із повітряним середовищем. Модель забезпечує формування тиску в діапазоні від −0,4 до +0,4 бар, що відповідає значенням від −40 до +40 кПа. Такий діапазон дозволяє працювати як із додатним, так і з від’ємним відносним тиском без необхідності використовувати окремі джерела для кожного режиму.

ALT PP04 орієнтована на роботи з мікроманометрами, манометрами диференціального тиску та трубками Піто. Помпа використовується як джерело контрольованого пневматичного тиску: до неї підключають прилад, що перевіряється, та відповідний еталонний засіб вимірювання, після чого оператор задає необхідний тиск і порівнює отримані показання. Такий принцип дає змогу виконувати перевірку вимірювальних приладів у потрібних точках їхнього робочого діапазону.

Призначення пневматичної помпи ALT PP04

Основне завдання ALT PP04 — формування тиску для проведення калібрувальних і повірочних операцій. Помпа не замінює еталонний вимірювач тиску, а використовується для створення необхідного пневматичного навантаження в системі, до якої підключено контрольний і перевірюваний прилади.

Особливістю моделі є можливість працювати по обидва боки від атмосферного тиску. Користувач може створювати розрідження до −0,4 бар або надлишковий тиск до +0,4 бар. У перерахунку на кілопаскалі робочий діапазон становить від −40 до +40 кПа. Це особливо актуально під час перевірки обладнання, для якого необхідно контролювати невеликі перепади тиску або виконувати вимірювання в зоні як додатних, так і від’ємних значень.

Завдяки пневматичному принципу роботи робочим середовищем є повітря. Це важлива характеристика для приладів, розрахованих на вимірювання тиску газового середовища, оскільки в систему не вводиться рідина, яка могла б бути небажаною для конкретного вимірювального тракту.

Діапазон створення тиску від −0,4 до +0,4 бар

Робочий діапазон пневматичної помпи-компаратора ALT PP04 охоплює значення від −0,4 до +0,4 бар. Нульова точка розділяє два режими: створення розрідження та створення надлишкового тиску. Таким чином, один пристрій може застосовуватися для перевірки приладів, що працюють із різними напрямками перепаду відносно атмосферного тиску.

Максимальне додатне значення становить +0,4 бар, або +40 кПа, а максимальне від’ємне — −0,4 бар, або −40 кПа. Такий діапазон насамперед орієнтований на вимірювальні задачі, пов’язані з порівняно невеликим тиском. Це відповідає призначенню моделі для роботи з мікроманометрами, диференціальними манометрами та трубками Піто.

Можливість задавати як додатні, так і від’ємні значення зручна під час послідовної перевірки декількох контрольних точок. Оператор може сформувати необхідний тиск, зафіксувати показання перевірюваного приладу та еталонного засобу, а потім перейти до наступного значення в межах допустимого діапазону ALT PP04.

Калібрування мікроманометрів

Одним із безпосередньо зазначених виробником напрямків застосування ALT PP04 є калібрування та повірка мікроманометрів. Такі вимірювальні прилади використовують для контролю невеликих значень і перепадів тиску, тому під час їх перевірки потрібне відповідне джерело пневматичного тиску.

Помпа-компаратор дозволяє створювати необхідне навантаження в пневматичному контурі. Перевірюваний мікроманометр підключається до системи разом із контрольним засобом вимірювання. Після встановлення певного значення можна порівняти показання та оцінити роботу приладу в конкретній точці діапазону.

Оскільки ALT PP04 працює в межах від −40 до +40 кПа, за допомогою однієї помпи можна формувати як розрідження, так і надлишковий тиск. Конкретна схема перевірки залежить від типу мікроманометра та методики калібрування або повірки.

Робота з манометрами диференціального тиску

Манометри диференціального тиску також входять до переліку приладів, для яких призначена пневматична помпа ALT PP04. Під час перевірки такого обладнання необхідно створити контрольований перепад тиску та порівняти показання приладу з контрольним значенням.

ALT PP04 виконує функцію джерела пневматичного навантаження. Це дозволяє використовувати помпу під час процедур, де необхідно послідовно задавати певні значення тиску в межах її робочого діапазону. При цьому точність кінцевої оцінки залежить не лише від джерела тиску, а й від характеристик еталонного вимірювального обладнання та застосованої методики.

Для користувача важливо, що робоче середовище ALT PP04 — повітря. Тому модель орієнтована саме на пневматичні вимірювальні системи та прилади, для яких допускається таке середовище.

Перевірка трубок Піто

У характеристиках ALT PP04 окремо зазначена можливість застосування під час робіт із трубками Піто. Такі пристрої пов’язані з вимірюванням тиску та його перепаду, тому під час перевірки відповідних вимірювальних каналів потрібне джерело стабільно задаваного пневматичного навантаження.

Помпа ALT PP04 забезпечує створення додатного або від’ємного тиску в межах заявленого діапазону. Вона може бути частиною перевірочної схеми разом із трубкою Піто, контрольним вимірювачем та необхідними з’єднувальними елементами. Конкретний порядок проведення перевірки визначається типом обладнання та методикою виконання робіт.

Робоче середовище — повітря

Для ALT PP04 як робоче середовище зазначене повітря. Це відрізняє пневматичну помпу від гідравлічних компараторів, у яких тиск передається за допомогою рідини. Для приладів малого тиску та диференціальних вимірювань пневматичний спосіб створення навантаження дозволяє організувати вимірювальну схему без використання рідкого робочого середовища.

Під час підключення необхідно враховувати вимоги конкретного приладу, що перевіряється, до робочого середовища та допустимого тиску. Значення, яке створюється помпою, не повинно виходити за межі допустимого діапазону підключеного обладнання.

Приєднання M20×1,5

Приєднувальний розмір пневматичної помпи-компаратора ALT PP04 становить M20×1,5. Цей параметр необхідно враховувати під час підготовки вимірювальної схеми та підключення манометрів, мікроманометрів, еталонних приладів або іншого обладнання.

Якщо різьба приладу, який потрібно підключити, відрізняється від M20×1,5, для формування системи можуть знадобитися відповідні перехідні елементи. Їхню необхідність та тип слід визначати за фактичними приєднувальними розмірами обладнання. У вихідних характеристиках ALT PP04 додаткова комплектація перехідниками не зазначена, тому вона не повинна вважатися стандартною частиною комплекту без окремого підтвердження.

Розміри та маса ALT PP04

Габаритні розміри помпи становлять 24 × 13 × 13 см, а маса — 1,5 кг. Такі параметри важливо враховувати під час організації робочого місця, зберігання та транспортування обладнання.

Відносно невеликі габарити дозволяють розмістити ALT PP04 без необхідності виділяти значну площу на робочому столі. Пристрій може використовуватися як частина компактної вимірювальної схеми, де поряд встановлюються перевірюваний прилад та еталонний засіб вимірювання тиску.

Основні технічні характеристики ALT PP04

Як використовується помпа-компаратор тиску

Під час калібрування або повірки ALT PP04 використовується для формування заданого тиску в замкненій пневматичній системі. До системи підключають перевірюваний прилад та контрольний засіб вимірювання. Після створення потрібного значення порівнюють показання обох приладів. Процедуру можна повторювати в декількох точках робочого діапазону відповідно до прийнятої методики.

Саме порівняльний принцип пояснює використання терміна «помпа-компаратор». Пристрій створює тиск, спільний для приладів у вимірювальній схемі, завдяки чому їхні показання можна зіставити за однакових умов. ALT PP04 при цьому відповідає за формування пневматичного тиску, тоді як його фактичне значення визначається за контрольним вимірювальним приладом.

Перед початком роботи необхідно переконатися, що діапазон перевірюваного обладнання відповідає можливостям помпи, приєднувальні елементи сумісні із системою, а всі з’єднання виконані відповідно до вимог конкретної методики. Особливо важливо не перевищувати допустимий тиск приладів, підключених до пневматичного контуру.

Для яких завдань підходить ALT PP04

Пневматична помпа ALT PP04 може використовуватися там, де для перевірки вимірювального обладнання необхідно створити тиск у межах від −40 до +40 кПа. Насамперед виробником зазначені мікроманометри, диференціальні манометри та трубки Піто.

Модель буде актуальною в тих випадках, коли потрібне одне джерело як додатного, так і від’ємного відносного тиску. Це дозволяє виконувати перевірочні операції в обох частинах заявленого діапазону ALT PP04 без використання окремої помпи для створення розрідження та окремого пристрою для формування надлишкового тиску.

Під час вибору помпи-компаратора важливо зіставити її робочий діапазон із характеристиками обладнання, яке планується калібрувати. Для ALT PP04 ключовим параметром є діапазон −0,4…+0,4 бар. Якщо потрібний тиск виходить за ці межі, необхідно використовувати інше джерело тиску з відповідними характеристиками.

На що звернути увагу під час вибору

Перед придбанням пневматичної помпи-компаратора ALT PP04 доцільно перевірити три основні параметри: необхідний діапазон тиску, тип робочого середовища та приєднувальні розміри. Модель працює з повітрям, створює тиск від −0,4 до +0,4 бар і має приєднання M20×1,5.

Якщо ці характеристики відповідають обладнанню, яке необхідно перевіряти, ALT PP04 може використовуватися як джерело тиску в калібрувальній або повірочній схемі. Для обладнання з іншими типами приєднань слід окремо визначити необхідність відповідних адаптерів.

Також необхідно враховувати, що помпа-компаратор створює тиск, але для порівняльних вимірювань потрібен відповідний контрольний або еталонний засіб. Його характеристики вибираються відповідно до вимог конкретної процедури калібрування або повірки.

Пневматична помпа-компаратор ALT PP04 для калібрування приладів тиску

ALT PP04 — компактна пневматична помпа для створення контрольного тиску від −0,4 до +0,4 бар. Вона призначена для калібрування та повірки мікроманометрів, манометрів диференціального тиску й трубок Піто. Робочим середовищем є повітря, приєднувальний розмір становить M20×1,5.

Поєднання режимів розрідження та надлишкового тиску в одному пристрої дозволяє застосовувати ALT PP04 для перевірки приладів у межах від −40 до +40 кПа. Габарити помпи становлять 24 × 13 × 13 см, маса — 1,5 кг. Під час вибору моделі слід орієнтуватися на необхідний діапазон тиску, сумісність приєднання та вимоги обладнання, яке планується калібрувати.
