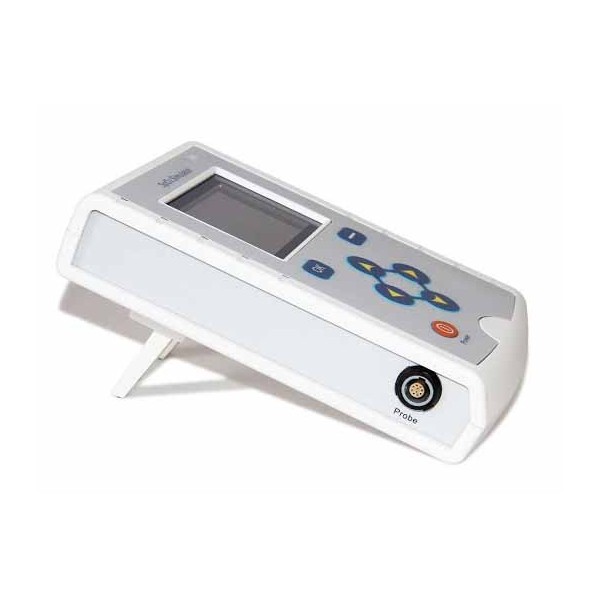

Калібратор пульсових оксиметрів STM-10

STM-10 — портативний калібратор пульсових оксиметрів і симулятор SpO2, призначений для перевірки точності вимірювань пульсоксиметрів та моніторів пацієнта. Прилад дає змогу моделювати різні значення насичення крові киснем і частоти пульсу, створюючи контрольовані умови для оцінювання роботи обладнання.

Калібратор пульсових оксиметрів STM-10 виконує серію випробувань за допомогою моделювання сигналів та дає можливість оцінити достовірність показань перевірюваного оксиметра. Завдяки цьому прилад може використовуватися для функціонального контролю пульсоксиметричного обладнання та перевірки його реакції на різні задані параметри.

STM-10 має компактне переносне виконання, невеликі розміри та малу вагу. Конструкція передбачає роздільне виконання датчика симулятора та основного блока, що спрощує підключення до обладнання, яке перевіряється, і робить проведення тестів зручнішим.

У калібраторі передбачені різні R-curves, які можна вибирати відповідно до умов перевірки. Прилад також дозволяє задавати параметри SpO2, частоту пульсу, амплітуду сигналу та стан пацієнта, а також перевіряти реакцію обладнання за наявності різних джерел перешкод.

Призначення калібратора STM-10

Основне призначення STM-10 — перевірка пульсових оксиметрів і моніторів пацієнта, у яких використовується функція вимірювання насичення крові киснем та частоти пульсу. Замість реального фізіологічного сигналу калібратор формує задані параметри, що дозволяє перевірити, як тестований пристрій їх визначає та відображає.

Такий принцип роботи дає змогу проводити випробування в контрольованих умовах і послідовно змінювати параметри сигналу. Користувач може встановлювати потрібний рівень насичення киснем, задавати частоту пульсу, змінювати амплітуду та використовувати передбачені в приладі режими моделювання стану пацієнта.

Калібратор дозволяє не лише перевіряти показання при стандартних параметрах, а й оцінювати поведінку пульсоксиметра в різних умовах. Серед доступних функцій передбачено тестування часу реакції пристрою, перевірку роботи при різній амплітуді сигналу та оцінювання функціонування за наявності різних джерел перешкод.

Основні можливості STM-10

STM-10 підтримує моделювання основних параметрів, які використовуються під час роботи пульсових оксиметрів. Це дозволяє проводити комплексну перевірку обладнання з послідовним задаванням необхідних значень.

• моделювання насичення крові киснем SpO2;
• моделювання частоти пульсу;
• налаштування модельованого стану пацієнта;
• перевірка часу реакції тестованого пристрою;
• моделювання SpO2 і частоти пульсу з різною амплітудою сигналу;
• перевірка роботи пристрою при різних джерелах перешкод;
• вибір різних R-curves.

Поєднання цих функцій дозволяє використовувати калібратор для послідовного тестування пульсоксиметрів та відповідних каналів моніторів пацієнта. Оператор може змінювати параметри та спостерігати, наскільки показання перевірюваного обладнання відповідають встановленим значенням.

Моделювання насичення крові киснем SpO2

Однією з основних функцій STM-10 є моделювання значень SpO2. Діапазон становить від 35% до 100%, а роздільна здатність — 1%. Це дозволяє задавати різні значення насичення киснем та перевіряти відповідність показань пульсового оксиметра заданому рівню.

Для значень SpO2 від 75% до 100% похибка визначається як більше значення між ±2% і ±P, де P позначає точність випробовуваного оксиметра. Для діапазону SpO2 від 50% до 74% також використовується більше значення між ±2% і ±P. Для SpO2 нижче 50% похибка не нормується.

Можливість змінювати рівень SpO2 у широкому діапазоні дає змогу оцінювати реакцію тестованого обладнання на різні задані значення та контролювати правильність їх відображення.

Моделювання частоти пульсу

STM-10 дозволяє задавати частоту пульсу в діапазоні від 25 bpm до 250 ударів. Роздільна здатність становить 5 ударів, а зазначена похибка — 1% ± 1 удар.

Завдяки регульованій частоті пульсу можна перевіряти роботу оксиметра на різних значеннях і контролювати правильність визначення частоти пульсового сигналу. Параметр може використовуватися разом із заданим значенням SpO2 та відповідною амплітудою.

Налаштування амплітуди сигналу

Калібратор підтримує моделювання амплітуди в діапазоні від 0.000% до 20.000%. Роздільна здатність залежить від встановленого діапазону:

• 1% — для значень від 1.000% до 20.000%;
• 0.1% — для значень від 0.100% до 0.900%;
• 0.025% — для значень від 0.000% до 0.075%.

Регулювання амплітуди дозволяє перевірити роботу пульсоксиметра за різних рівнів модельованого сигналу. У поєднанні з налаштуванням SpO2 і частоти пульсу це розширює можливості функціонального тестування обладнання.

Моделювання стану пацієнта

У STM-10 передбачено моделювання стану пацієнта. Прилад має 24 попередньо встановлені умови та 8 умов за замовчуванням після запуску. Кількість умов може змінюватися за допомогою налаштування рівня руху.

Ця функція дозволяє виконувати перевірку не лише на одному фіксованому наборі параметрів, а й використовувати різні модельовані умови. Таким чином можна оцінювати поведінку тестованого пульсоксиметра або монітора пацієнта при зміні характеристик сформованого сигналу.

Перевірка часу реакції та роботи при перешкодах

Окрема функціональна можливість STM-10 — перевірка часу реакції тестованого пристрою. Калібратор дає можливість змінювати модельовані параметри та контролювати реакцію пульсоксиметра на нові умови.

Також передбачена перевірка працездатності пристрою при різних джерелах перешкод. Це дозволяє використовувати STM-10 для ширшого функціонального тестування, ніж проста перевірка одного значення SpO2 або частоти пульсу.

R-curves

У калібратор STM-10 вбудовано різні R-curves. Користувач може вибирати відповідну криву під час проведення тестування. Наявність декількох R-curves дає можливість налаштовувати параметри симуляції відповідно до режиму перевірки пульсового оксиметра.

Екран та керування

Для відображення параметрів у STM-10 використовується кольоровий TFT-дисплей з роздільною здатністю 320 × 240 та підтримкою 262 K кольорів. Рівень яскравості дисплея регулюється, що дозволяє налаштовувати його відповідно до умов роботи.

Для керування застосовується плівкова клавіатура. З її допомогою оператор може задавати параметри моделювання, вибирати режими та виконувати необхідні налаштування під час перевірки обладнання.

На дисплеї також відображається рівень заряду акумулятора, тому користувач може контролювати стан автономного джерела живлення під час роботи.

Конструкція калібратора

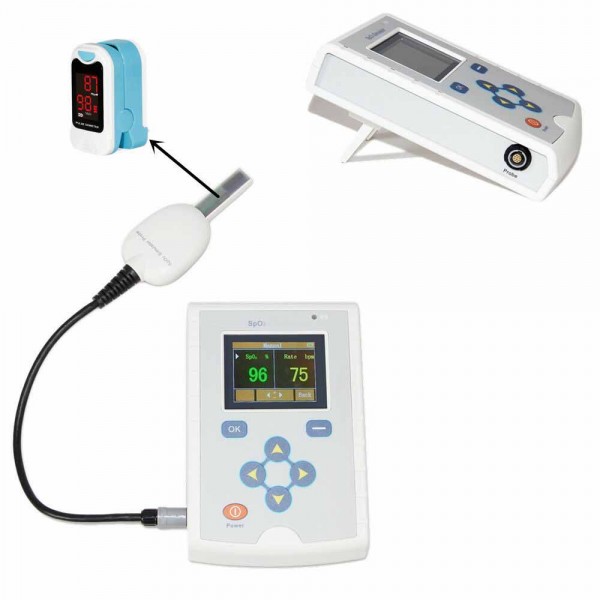

Особливістю STM-10 є розділення датчика симулятора та основного блока. Така конструкція робить підключення до тестованого пульсоксиметра зручнішим і спрощує проведення перевірок.

Прилад виконаний у портативному форматі, має невеликі розміри та малу вагу. Це дозволяє використовувати STM-10 там, де важливі мобільність обладнання та можливість швидкого проведення функціональної перевірки.

Живлення STM-10

Калібратор оснащений вбудованою перезаряджуваною літієвою батареєю 3,7 В. Робоча напруга становить DC 3,6 В ~ 4,2 В.

Вбудований акумулятор забезпечує можливість автономної роботи приладу без постійного підключення до зовнішнього джерела живлення. Для контролю стану батареї передбачена індикація заряду на дисплеї.

Основні технічні характеристики STM-10

Параметри SpO2:

• діапазон: 35% ~ 100%;
• роздільна здатність: 1%;
• при SpO2 75% ~ 100% похибка визначається як більше значення між ±2% і ±P, де P — точність випробовуваного оксиметра;
• при SpO2 74% ~ 50% похибка визначається як більше значення між ±2% і ±P;
• при SpO2 менше 50% похибка не нормується.

Частота пульсу:

• діапазон: 25 bpm ~ 250 ударів;
• роздільна здатність: 5 ударів;
• похибка: 1% ± 1 удар.

Амплітуда:

• діапазон: 0.000% ~ 20.000%;
• роздільна здатність 1% для 1.000% ~ 20.000%;
• роздільна здатність 0.1% для 0.100% ~ 0.900%;
• роздільна здатність 0.025% для 0.000% ~ 0.075%.

Стан пацієнта:

• 24 попередньо встановлені умови;
• 8 умов за замовчуванням після запуску;
• кількість умов може змінюватися за допомогою налаштування рівня руху.

Живлення:

• напруга: DC 3,6 В ~ 4,2 В;
• вбудована перезаряджувана літієва батарея: 3,7 В.

Комплект постачання

• калібратор пульсових оксиметрів STM-10 — 1 шт.;
• керівництво користувача — 1 шт.;
• адаптер живлення — 1 шт.

Переваги використання STM-10 для перевірки пульсоксиметрів

Калібратор STM-10 об'єднує в одному портативному пристрої основні функції, необхідні для моделювання параметрів пульсоксиметричного сигналу. Користувач може задавати SpO2, частоту пульсу та амплітуду, вибирати R-curves і використовувати передбачені режими стану пацієнта.

Прилад також дозволяє перевіряти час реакції обладнання та його роботу за наявності різних джерел перешкод. Це робить STM-10 функціональним засобом для перевірки пульсових оксиметрів і відповідних каналів моніторів пацієнта.

Кольоровий TFT-дисплей 320 × 240 забезпечує відображення робочих параметрів, регулювання яскравості дозволяє адаптувати екран до умов використання, а індикатор заряду допомагає контролювати стан вбудованого акумулятора.

Компактне виконання, автономне живлення та роздільна конструкція датчика симулятора й основного блока спрощують роботу з обладнанням під час проведення тестів. STM-10 підходить для ситуацій, де необхідно послідовно задавати контрольні параметри та оцінювати показання пульсового оксиметра або монітора пацієнта.

Калібратор пульсових оксиметрів STM-10 для професійного тестування

STM-10 дозволяє проводити контроль роботи пульсоксиметричного обладнання без необхідності використовувати реальні фізіологічні параметри людини. Усі необхідні для перевірки значення задаються безпосередньо на калібраторі, після чого можна порівнювати сформовані параметри з показаннями тестованого пристрою.

Можливість змінювати SpO2 у діапазоні 35% ~ 100%, задавати частоту пульсу від 25 bpm до 250 ударів та регулювати амплітуду сигналу дозволяє виконувати послідовні випробування в різних режимах. Додаткові функції моделювання стану пацієнта, вибору R-curves та перевірки реакції на перешкоди розширюють можливості тестування.

Калібратор пульсових оксиметрів STM-10 призначений для перевірки точності вимірювання пульсоксиметрів і моніторів пацієнта та забезпечує моделювання основних параметрів SpO2 і пульсового сигналу в компактному переносному форматі.
