Коерцитиметр КРМ-Ц-К2М

Коерцитиметр КРМ-Ц-К2М — прилад для неруйнівного локального контролю деталей і виробів із феромагнітних матеріалів. Модель призначена для оцінювання якості термічної, термомеханічної та хіміко-термічної обробки, а також для визначення твердості й механічних властивостей у випадках, коли між контрольованим параметром матеріалу та вимірюваною коерцитивною силою існує кореляційний зв’язок. Завдяки такому принципу контролю можна отримувати інформацію про стан металу без руйнування деталі та без необхідності вирізати зразок із готового виробу.

КРМ-Ц-К2М також може застосовуватися для розбракування металів за марками сталі та контролю поверхневих шарів феромагнітних матеріалів. Це особливо важливо під час перевірки деталей після технологічної обробки, коли необхідно оцінити однорідність властивостей металу або виявити ділянки, параметри яких відрізняються від заданих. Прилад проводить локальне вимірювання, тому оператор може контролювати конкретні зони виробу та порівнювати результати на різних ділянках.

Призначення коерцитиметра КРМ-Ц-К2М

Основне завдання КРМ-Ц-К2М — вимірювання коерцитивної сили феромагнітного матеріалу в діапазоні від 1,0 до 50,0 А/см. Коерцитивна сила є магнітною характеристикою матеріалу, яка може змінюватися залежно від його структурного стану. Якщо для конкретного матеріалу та технологічного процесу встановлено кореляцію між коерцитивною силою і потрібною характеристикою, вимірювання можна використовувати для непрямого контролю якості обробки, твердості або механічних властивостей.

Такий підхід дозволяє виконувати контроль без пошкодження виробу. Деталь після вимірювання залишається придатною до подальшої експлуатації або технологічних операцій. Саме тому коерцитиметр може бути корисним у виробничому контролі, під час приймання деталей, перевірки результатів термообробки та сортування металевих виробів, якщо методика контролю передбачає використання коерцитивної сили як інформативного параметра.

Магнітний структуроскоп для контролю феромагнітних матеріалів

КРМ-Ц-К2М виконує функції магнітного структуроскопа. Прилад орієнтований на роботу з феромагнітними матеріалами, властивості яких можуть оцінюватися за магнітними параметрами. На практиці це дає можливість використовувати один метод контролю для кількох типів завдань: перевірки якості термічної або термомеханічної обробки, оцінювання результатів хіміко-термічної обробки, визначення твердості за попередньо встановленою залежністю, контролю механічних властивостей і розбракування металів за марками сталі.

Важливо враховувати, що коерцитивний метод не замінює автоматично всі інші способи вимірювання твердості або механічних характеристик. Його застосування передбачає наявність кореляційного зв’язку між вимірюваною коерцитивною силою та параметром, який потрібно контролювати. Тому КРМ-Ц-К2М доцільно використовувати відповідно до прийнятої на підприємстві методики контролю, контрольних зразків і вимог до конкретного матеріалу або виробу.

Стійкість до зазору та контроль через захисне покриття

Однією з ключових особливостей КРМ-Ц-К2М є висока стійкість до зазору між перетворювачем і контрольованим металом. За даними для цієї моделі, показання приладу залежать від властивостей металу та не залежать від таких факторів, як захисне покриття — фарба, плівка та інші подібні шари — завтовшки до 6 мм, а також від еквівалентних такому зазору проявів корозії, шорсткості або кривизни поверхні.

Ця властивість спрощує контроль деталей, поверхня яких не є ідеально гладкою або має захисний шар. У багатьох випадках оператору не потрібно орієнтуватися лише на відкриту металеву поверхню: вимірювання може виконуватися за наявності покриття в межах зазначеної для приладу зазоростійкості. Це допомагає зменшити обсяг підготовчих операцій перед контролем і робить метод зручнішим для локальних вимірювань на готових деталях.

Здатність працювати за наявності зазору важлива також тоді, коли поверхня має шорсткість, сліди корозії або певну кривизну. Для практичного контролю це означає меншу чутливість результату до факторів, які не пов’язані безпосередньо зі структурними властивостями металу, але можуть ускладнювати контактне вимірювання іншими методами.

Діапазон вимірювання та точність

Діапазон вимірювання коерцитивної сили КРМ-Ц-К2М становить від 1,0 до 50,0 А/см. Такий параметр визначає робочий інтервал, у межах якого прилад виконує вимірювання. Похибка вимірювання коерцитивної сили на контрольних зразках зазначена в межах від 5 до 2,5 %. Під час організації контролю ці значення слід враховувати разом із методикою вимірювання, характеристиками контрольних зразків і допустимими відхиленнями для конкретного виробу.

Тривалість одного циклу вимірювання становить не більше 8 секунд. Це дозволяє послідовно перевіряти окремі ділянки деталі та отримувати результати без тривалих пауз між вимірюваннями. Для серійного або вибіркового контролю швидкість одного циклу має практичне значення, оскільки дає змогу організувати повторювану перевірку декількох виробів або кількох зон одного виробу.

Автономна робота від акумулятора

Коерцитиметр живиться від акумулятора напругою 12 В. Час безперервної роботи без підзаряджання становить 8 годин. Автономне живлення дозволяє використовувати КРМ-Ц-К2М без постійного підключення до електромережі протягом робочого циклу в межах зазначеного часу. Це зручно під час вимірювань безпосередньо біля контрольованого обладнання, конструкції або партії деталей.

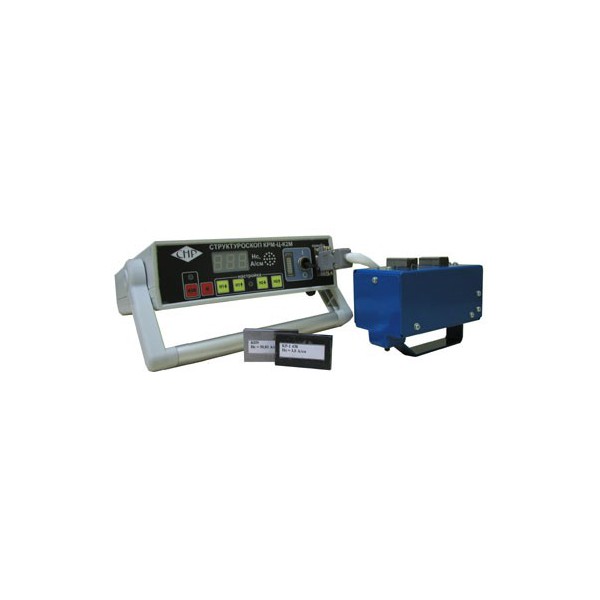

Конструктивно прилад складається з вимірювального блока та перетворювача. Габаритні розміри вимірювального блока становлять 240 × 200 × 60 мм, а перетворювача — 140 × 80 × 110 мм. Маса вимірювального блока становить 2,0 кг, маса перетворювача — 1,7 кг. Розділення на вимірювальний блок і перетворювач дає змогу розміщувати перетворювач безпосередньо в зоні контролю, а результати отримувати за допомогою основного блока приладу.

Які завдання допомагає вирішувати КРМ-Ц-К2М

За своїм призначенням коерцитиметр КРМ-Ц-К2М може використовуватися для контролю технологічного стану феромагнітних матеріалів у тих випадках, коли коерцитивна сила є інформативним показником для конкретної марки сталі або виду обробки. Прилад дає можливість локально перевіряти деталі після термічної, термомеханічної чи хіміко-термічної обробки, порівнювати ділянки одного виробу та відбраковувати метал за встановленими критеріями.

Окремим напрямом застосування є контроль поверхневих шарів феромагнітних матеріалів. Якщо властивості поверхневого шару пов’язані з коерцитивною силою, вимірювання КРМ-Ц-К2М можна використовувати як частину неруйнівної методики контролю. Це дає можливість оцінювати стан готової деталі без механічного пошкодження її поверхні.

Для розбракування за марками сталі прилад застосовують у межах методики, де різним матеріалам відповідають визначені діапазони магнітних характеристик. Такий контроль може бути корисним, коли потрібно перевірити відповідність матеріалу встановленому еталону або розподілити деталі за групами. При цьому остаточні критерії розбракування повинні встановлюватися для конкретних матеріалів і умов контролю.

Технічні характеристики КРМ-Ц-К2М

Коерцитиметр КРМ-Ц-К2М для виробничого контролю

КРМ-Ц-К2М поєднує вимірювання коерцитивної сили з можливістю неруйнівного локального контролю феромагнітних матеріалів. Діапазон 1,0–50,0 А/см, цикл вимірювання до 8 секунд, автономне живлення від акумулятора 12 В і до 8 годин безперервної роботи дозволяють використовувати прилад для регулярних контрольних операцій. Особливу практичну цінність має стійкість до зазору та можливість виконувати контроль через захисне покриття завтовшки до 6 мм.

Коерцитиметр КРМ-Ц-К2М варто розглядати як спеціалізований засіб магнітного структурного контролю для підприємств і лабораторій, де працюють із феромагнітними матеріалами та використовують коерцитивну силу для оцінювання якості обробки, твердості, механічних властивостей, стану поверхневого шару або для розбракування металів за марками сталі.
