Мультиметр В7-84 — лабораторний мультиметр 7½ розряду

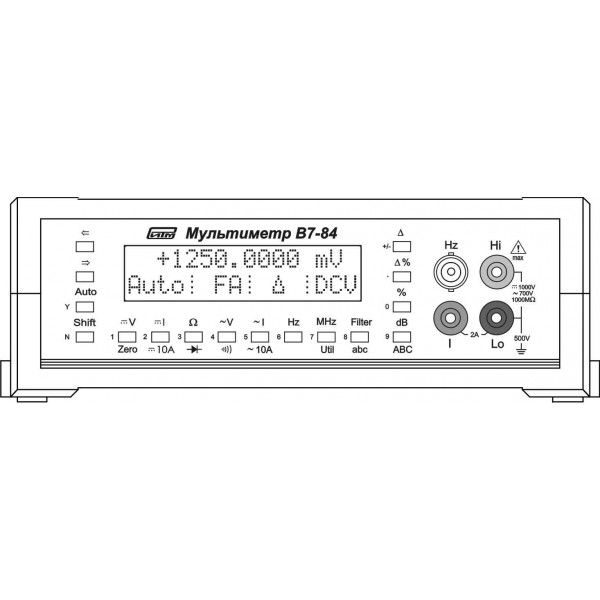

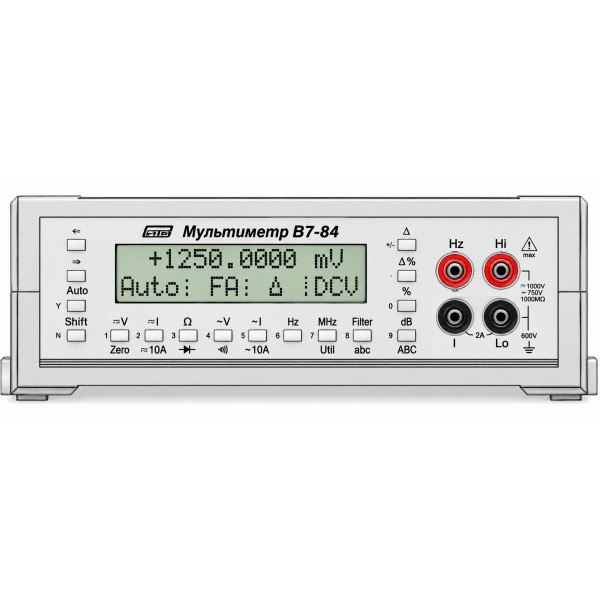

Мультиметр В7-84 — цифровий лабораторний вимірювальний прилад на 7½ розряду, призначений для точного контролю основних електричних параметрів. Він вимірює постійну та змінну напругу, силу постійного і змінного струму, опір постійному струму та частоту, а також підтримує режим «прозвонювання» електричних кіл і діодний тест. Для вимірювання постійної напруги заявлена точність 20 ppm. Прилад також розрахований на роботу у складі автоматизованих вимірювальних систем та оснащений інтерфейсом USB.

В7-84 забезпечує вимірювання середньоквадратичного значення (СКЗ, RMS) сигналів змінного струму несинусоїдальної форми з великим коефіцієнтом амплітуди. Це дозволяє працювати не тільки з правильною синусоїдою, а й із сигналами складнішої форми в межах частотних і амплітудних характеристик приладу.

Вимірювання постійної напруги

Мультиметр В7-84 вимірює постійну напругу до ±1000 В. Заявлена точність у цьому режимі становить 20 ppm. Такий діапазон дозволяє контролювати напругу в електронних схемах, джерелах живлення та інших електричних колах за умови дотримання допустимих меж приладу. Висока розрядність 7½ дає змогу використовувати В7-84 у лабораторних задачах, де важливе точне відображення результату вимірювання.

Вимірювання змінної напруги

Для змінної напруги характеристики В7-84 залежать від частоти сигналу. У діапазоні 5 Гц–20 кГц прилад вимірює СКЗ напруги від 1 мВ до 700 В із точністю 0,07 %. На частотах до 100 кГц доступне вимірювання від 20 мВ до 240 В із точністю 0,5 %. Для сигналів із частотою до 1 МГц діапазон становить від 20 мВ до 2,4 В, а заявлена точність — 5 %.

Під час вимірювання змінної напруги необхідно враховувати не лише рівень сигналу, а й його частоту. Для кожного частотного діапазону виробником указані окремі межі напруги та точності. Такий поділ характеристик дає можливість правильно оцінити, чи відповідає В7-84 умовам конкретного вимірювання.

Вимірювання постійного та змінного струму

Сила постійного струму вимірюється до ±2,2 А з точністю 0,02 %. У комплекті постачання передбачений виносний струмовий шунт 10 А, який дозволяє виконувати вимірювання струму до 10 А. Таким чином, штатна комплектація розширює робочий діапазон мультиметра без необхідності окремо підбирати шунт.

Для змінного струму В7-84 вимірює СКЗ у частотному діапазоні 10 Гц–5 кГц. Діапазон вимірювання становить від 1 мА до 2,2 А, а з виносним шунтом із комплекту — до 10 А. Заявлена точність вимірювання змінного струму становить 0,1 %. При роботі в цьому режимі потрібно враховувати і величину струму, і частоту сигналу.

Вимірювання опору

Мультиметр вимірює опір постійному струму до 1000 МОм. Заявлена точність у цьому режимі — 0,01 %. Це дає можливість використовувати В7-84 для перевірки опору електричних та електронних компонентів у широкому діапазоні значень. Перед вимірюванням слід переконатися, що параметри досліджуваного об’єкта відповідають допустимим характеристикам приладу.

Вимірювання частоти

Функція частотоміра охоплює діапазон від 1 Гц до 1 200 МГц. Заявлена точність вимірювання частоти становить 5 ppm. Наявність цього режиму дозволяє використовувати В7-84 не тільки для контролю напруги, струму та опору, а й для визначення частоти електричних сигналів.

«Прозвонювання» та діодний тест

Крім основних вимірювальних режимів, В7-84 підтримує функцію «прозвонювання» електричних кіл та діодний тест. «Прозвонювання» використовується для швидкої перевірки цілісності електричного з’єднання, а діодний тест — для перевірки напівпровідникових переходів. Ці режими доповнюють лабораторні функції мультиметра та зручні під час діагностики електронних схем.

Робота з несинусоїдальними сигналами

В7-84 забезпечує вимірювання середньоквадратичного значення сигналів змінного струму несинусоїдальної форми з великим коефіцієнтом амплітуди. Середньоквадратичне значення характеризує ефективну величину змінного сигналу, тому цей режим важливий у випадках, коли форма сигналу відрізняється від класичної синусоїди.

USB та робота в автоматизованих системах

Мультиметр В7-84 розрахований на використання у складі автоматизованих вимірювальних систем. Для підключення передбачений інтерфейс USB. Завдяки цьому прилад можна включати до вимірювального комплексу з комп’ютером, що особливо актуально для лабораторних стендів та систем, де необхідно поєднати вимірювальний прилад із програмною частиною комплексу.

Основні технічні характеристики В7-84

• Розрядність: 7½ розряду.
• Постійна напруга: до ±1000 В; точність 20 ppm.
• Змінна напруга 5 Гц–20 кГц: від 1 мВ до 700 В; точність 0,07 %.
• Змінна напруга до 100 кГц: від 20 мВ до 240 В; точність 0,5 %.
• Змінна напруга до 1 МГц: від 20 мВ до 2,4 В; точність 5 %.
• Постійний струм: до ±2,2 А; з виносним шунтом до 10 А; точність 0,02 %.
• Змінний струм 10 Гц–5 кГц: від 1 мА до 2,2 А; з виносним шунтом до 10 А; точність 0,1 %.
• Опір постійному струму: до 1000 МОм; точність 0,01 %.
• Частота: від 1 Гц до 1 200 МГц; точність 5 ppm.
• Інтерфейс: USB.
• Габарити: 251 × 85,5 × 209 мм.
• Маса: 2 кг.

Комплект постачання мультиметра В7-84

До комплекту постачання входять: мультиметр В7-84 — 1 шт.; струмовий шунт 10 А — 1 шт.; коробка — 1 шт.; з’єднувач — 3 шт.; нуль-блок — 1 шт.; кабель — 1 шт.; з’єднувальний шнур — 1 шт.; голчастий щуп — 1 шт.; плавка вставка ВП2Б-1В 0,25 А 250 В — 2 шт.; плавка вставка ВП2Б-1В 6,3 А 250 В — 2 шт.; «Мультиметр В7-84. Керівництво з експлуатації. Частина 1»; «Мультиметр В7-84. Керівництво з експлуатації. Частина 2»; «Мультиметр В7-84. Формуляр».

Габарити та маса

Габаритні розміри В7-84 становлять 251 × 85,5 × 209 мм, маса — 2 кг. Ці параметри важливо враховувати під час організації лабораторного робочого місця або встановлення мультиметра у складі вимірювального стенда.

Заміна інших лабораторних приладів

В описі В7-84 зазначено, що мультиметр може використовуватися як заміна Keithley 2010, а також вольтметрів В7-78/1 і В7-54. Під час заміни приладу в конкретній вимірювальній системі доцільно порівняти необхідні діапазони, точність, інтерфейси та умови застосування.

Для яких задач підходить В7-84

В7-84 підійде для задач, де потрібен один лабораторний прилад для вимірювання кількох електричних величин. Він дозволяє контролювати DC/AC напругу і струм, вимірювати опір та частоту, перевіряти цілісність кіл і діоди. Наявність USB дозволяє використовувати мультиметр як автономний вимірювач або як елемент автоматизованої системи.

Під час вибору мультиметра В7-84 варто орієнтуватися на потрібні межі вимірювання та точність у конкретному режимі. Для постійної напруги прилад працює до ±1000 В із точністю 20 ppm, для опору — до 1000 МОм, а для частоти — від 1 Гц до 1 200 МГц. Струм безпосередньо вимірюється до ±2,2 А, а виносний шунт із комплекту розширює можливості до 10 А.

Мультиметр В7-84 для лабораторних вимірювань

Мультиметр В7-84 поєднує розрядність 7½, широкий набір електричних вимірювань і можливість підключення через USB. Прилад вимірює постійну та змінну напругу, постійний і змінний струм, опір і частоту, підтримує СКЗ-вимірювання несинусоїдальних сигналів, «прозвонювання» та діодний тест. У комплекті є струмовий шунт 10 А та інше приладдя, зазначене в комплекті постачання. В7-84 може бути використаний у лабораторних і автоматизованих вимірювальних задачах, якщо його діапазони та характеристики відповідають вимогам конкретної роботи.
