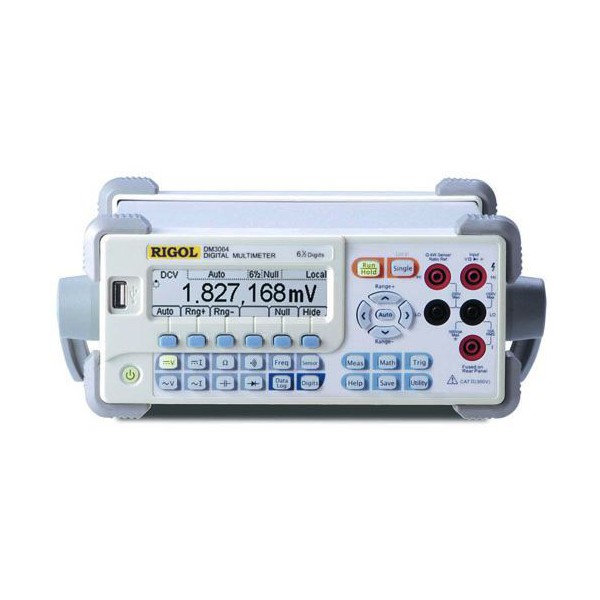

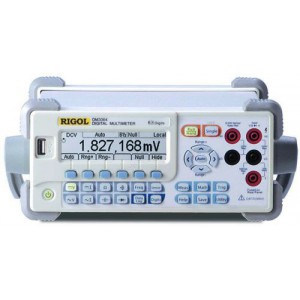

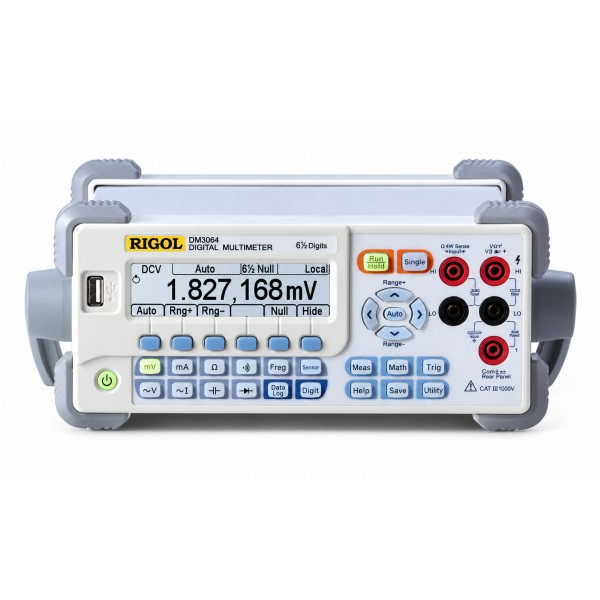

Лабораторний цифровий мультиметр Rigol DM3068

Rigol DM3068 — лабораторний цифровий мультиметр із розрядністю 6½ для вимірювання основних електричних величин. Прилад поєднує функції вольтметра, амперметра, омметра, вимірювача ємності та частоти. Додатково передбачені вимірювання періоду повторення імпульсів, перевірка діодів, продзвонювання з’єднань і математичне опрацювання результатів.

Модель має 2 200 000 відліків і підтримує вимірювання змінної напруги та струму за методом True RMS. Базовий показник точності вимірювання постійної напруги становить 0,0035%. Поєднання високої розрядності, різних вимірювальних режимів та інтерфейсів зв’язку дає змогу використовувати DM3068 як окремий лабораторний прилад або підключати його до зовнішнього обладнання.

Для відображення результатів установлено матричний РК-дисплей із роздільною здатністю 256 × 64 пікселі та подвійною індикацією. Мультиметр також підтримує відображення форми сигналу. Інтерфейси LAN, GPIB, USB і RS-232 забезпечують різні варіанти підключення до вимірювального робочого місця.

Основні можливості DM3068

• Розрядність 6½ та 2 200 000 відліків.
• Базовий показник точності вимірювання постійної напруги 0,0035%.
• Вимірювання постійної напруги до 1000 В.
• Вимірювання змінної напруги до 750 В.
• Вимірювання постійного та змінного струму до 10 А.
• True RMS для вимірювання змінної напруги та струму.
• Вимірювання опору до 100 МОм.
• Вимірювання ємності до 100 мФ.
• Вимірювання частоти від 3 Гц до 1 МГц.
• Визначення періоду повторення імпульсів.
• Діодний тест і продзвонювання з’єднань.
• Обчислення MAX, MIN, AVG, dBm, dB та встановлення нуля.
• РК-дисплей 256 × 64 пікселі з подвійною індикацією.

Розрядність і точність вимірювання

Розрядність 6½ визначає можливості цифрового подання результату, а точність залежить від режиму, діапазону та умов вимірювання. Ці характеристики потрібно розглядати разом: велика кількість відліків допомагає відображати невеликі зміни показів, проте сама по собі не визначає повну похибку.

Показник 0,0035% стосується базової точності вимірювання постійної напруги. Його не слід переносити на вимірювання струму, опору, ємності або частоти. Для цих величин передбачені власні метрологічні характеристики.

У документації виробника похибка для відповідних режимів задається як сума складової від показу та складової від діапазону: ±(% показу + % діапазону). Для точного розрахунку потрібно враховувати обрану межу, умови нормування та налаштування вимірювання. Такий підхід дає змогу коректно порівнювати DM3068 з іншими лабораторними мультиметрами.

Вимірювання постійної напруги

У режимі постійної напруги передбачено п’ять верхніх меж: 200 мВ, 2 В, 20 В, 200 В і 1000 В. Набір діапазонів охоплює як мілівольтні значення, так і високі напруги в межах можливостей вимірювального входу.

• 200 мВ.
• 2 В.
• 20 В.
• 200 В.
• 1000 В.

Під час вибору діапазону враховують очікуване значення напруги та необхідну точність. Для вимірювань, де важливі невеликі зміни показів, потрібно також узгодити налаштування приладу з вимогами до швидкості отримання результату.

Верхня межа вимірювання напруги є характеристикою відповідного режиму. Допустимі умови підключення визначаються окремо за вимогами до входів і керівництвом з експлуатації.

Змінна напруга та True RMS

Rigol DM3068 вимірює змінну напругу на межах 200 мВ, 2 В, 20 В, 200 В і 750 В. Метод True RMS використовується для визначення істинного середньоквадратичного значення сигналу. Це одна з основних особливостей приладу під час роботи зі змінними електричними величинами.

Точність вимірювання змінної напруги залежить не лише від її рівня, а й від частоти та параметрів сигналу. Тому оцінювати можливості мультиметра потрібно за характеристиками конкретного діапазону. Одне відсоткове значення не описує всі умови роботи режиму ACV.

Для лабораторного робочого місця поєднання вимірювання постійної та змінної напруги дає змогу виконувати різні завдання одним приладом. Перехід між режимами передбачає врахування відповідних меж та метрологічних характеристик.

Постійний і змінний струм

Мультиметр має діапазони постійного та змінного струму з верхніми межами від 200 мкА до 10 А. Передбачені мікроамперні, міліамперні та амперні межі, що дає змогу працювати зі струмами різного рівня.

• 200 мкА.
• 2 мА.
• 20 мА.
• 200 мА.
• 2 А.
• 10 А.

У режимі змінного струму застосовується True RMS. Для вибору приладу під конкретне завдання слід зіставляти потрібну межу струму з частотою сигналу та допустимою похибкою. Для постійного струму використовують характеристики режиму DCI, для змінного — ACI.

Наявність кількох меж дозволяє добирати діапазон відповідно до очікуваного струму. Показники точності різних меж відрізняються, тому характеристики мікроамперного діапазону не слід автоматично застосовувати до вимірювання на межі 10 А.

Вимірювання електричного опору

DM3068 вимірює опір із верхніми межами від 200 Ом до 100 МОм. Набір діапазонів охоплює значення в омах, кілоомах і мегаомах, доповнюючи функції вимірювання напруги та струму.

• 200 Ом.
• 2 кОм.
• 20 кОм.
• 200 кОм.
• 1 МОм.
• 10 МОм.
• 100 МОм.

Під час вимірювання опору потрібно враховувати вибраний діапазон і відповідну йому похибку. Особливо це важливо під час порівняння результатів, отриманих на різних межах. Детальні умови нормування наведені в документації до приладу.

Вимірювання ємності конденсаторів

Функція вимірювання ємності охоплює верхні межі від 2 нФ до 100 мФ. DM3068 дозволяє працювати з нанофарадними, мікрофарадними та міліфарадними значеннями. Це розширює перелік електричних параметрів, які можна перевіряти одним лабораторним мультиметром.

• 2 нФ.
• 20 нФ.
• 200 нФ.
• 2 мкФ.
• 20 мкФ.
• 200 мкФ.
• 2 мФ.
• 20 мФ.
• 100 мФ.

Для підбору діапазону слід орієнтуватися на очікувану ємність. Похибка визначається для конкретної межі та умов вимірювання, тому її потрібно перевіряти окремо. Різницю між одиницями нФ, мкФ і мФ важливо враховувати під час порівняння номіналу компонента з можливостями приладу.

Частота та період повторення імпульсів

Мультиметр вимірює частоту від 3 Гц до 1 МГц. Окремо передбачено визначення періоду повторення імпульсів. Ці режими потрібні, коли разом з електричними величинами необхідно оцінити часові характеристики сигналу.

Похибка вимірювання частоти залежить від частотного інтервалу та налаштувань. Наведений у коротких характеристиках показник ±0,007% не є універсальним для всього діапазону від 3 Гц. Для роботи на низьких частотах слід використовувати відповідні дані з документації виробника.

Математичне опрацювання результатів

Rigol DM3068 підтримує обчислення максимального, мінімального та середнього значення. Ці функції допомагають оцінювати серію показів і порівнювати результати вимірювань. Також доступні обчислення dBm і dB та встановлення нуля.

• MAX — визначення максимального значення.
• MIN — визначення мінімального значення.
• AVG — обчислення середнього значення.
• dBm — логарифмічне обчислення відносно опорної потужності.
• dB — логарифмічне подання відношення.
• Установлення нуля.

Вбудовані обчислення доповнюють основні вимірювальні режими та дають змогу отримувати потрібні показники без окремого ручного опрацювання кожного результату. Параметри математичних функцій задаються відповідно до обраного режиму роботи.

Швидкість вимірювання та збереження даних

Максимальна швидкість вимірювання DM3068 становить до 10 000 відліків за секунду. Вона залежить від функції та налаштувань; максимальна швидкість і найвища точність не мають автоматично розглядатися як одночасно доступні в усіх режимах.

Для історії вимірювань передбачена оперативна пам’ять на 512 К відліків. Енергонезалежне збереження включає 10 груп історії вимірювань по 5000 відліків, 10 наборів налаштувань приладу та 5 наборів налаштувань AnySensor. Ці можливості допомагають повертатися до збережених даних і підготовлених конфігурацій.

Дисплей та інтерфейси підключення

РК-дисплей із роздільною здатністю 256 × 64 пікселі підтримує подвійну індикацію та відображення форми сигналу. Користувач може працювати з результатами безпосередньо на приладі або використовувати передбачені інтерфейси для взаємодії із зовнішнім обладнанням.

• LAN 10/100 Мбіт/с із підтримкою LXI-C.
• GPIB.
• USB 2.0.
• USB-хост.
• RS-232.

Різні інтерфейси дозволяють вибрати спосіб підключення відповідно до оснащення робочого місця. Параметри зв’язку та порядок налаштування визначаються документацією до мультиметра й обладнання, з яким він працюватиме.

Додаткові функції та лабораторне виконання

Для перевірки компонентів і з’єднань у DM3068 передбачені діодний тест та продзвонювання. Вони доповнюють числові вимірювання напруги, струму, опору й ємності та дозволяють виконувати різні перевірки одним приладом.

Габарити, наведені в картці товару, становлять 290 × 231 × 107 мм, маса — 3,2 кг. Ці параметри допомагають оцінити розміщення мультиметра на лабораторному столі або вимірювальному стенді.

DM3068 можна розглядати як функціональну заміну для низки приладів, зокрема В7-35, В7-38, В7-40, Keithley 2000 та Rigol DM 3062. Для конкретного завдання потрібно порівняти діапазони, похибки, інтерфейси та умови підключення кожної моделі.
