Настільний цифровий мультиметр Rigol DM3058

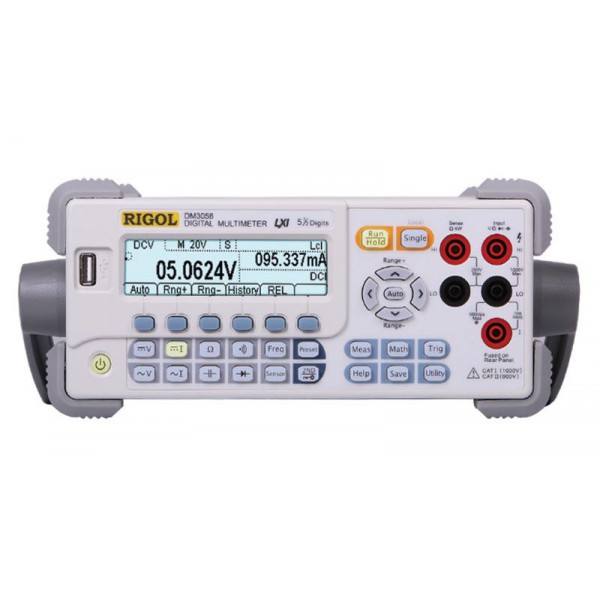

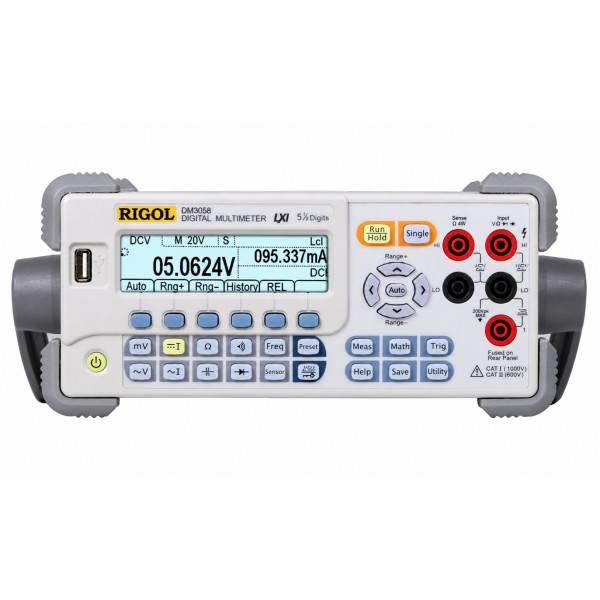

Rigol DM3058 — настільний цифровий мультиметр для вимірювання основних електричних параметрів. Прилад поєднує вимірювання постійної та змінної напруги, постійного та змінного струму, опору, ємності, частоти й періоду повторення імпульсів. Додатково передбачені перевірка діодів, продзвонювання електричних з’єднань і математичне опрацювання результатів.

Мультиметр має розрядність 5½ та 240 000 відліків. Вимірювання змінної напруги й струму виконується за методом True RMS — з визначенням істинного середньоквадратичного значення. Матричний рідкокристалічний дисплей використовується для відображення результатів, а інтерфейси зв’язку дають змогу передавати дані на ПК.

Модель об’єднує кілька вимірювальних функцій в одному настільному приладі. Це зручно для роботи, під час якої потрібно послідовно перевіряти різні електричні величини, порівнювати результати та використовувати їх для подальшого аналізу. DM3058 також зазначений як заміна знятих із виробництва мультиметрів DM-3051 і DM 3052.

Основні можливості DM3058

• Розрядність 5½ та 240 000 відліків.
• Вимірювання постійної напруги до 1000 В.
• Вимірювання змінної напруги до 750 В.
• Вимірювання постійного та змінного струму до 10 А.
• True RMS для змінної напруги та струму.
• Вимірювання опору до 100 МОм.
• Вимірювання ємності конденсаторів.
• Вимірювання частоти до 1 МГц і періоду повторення імпульсів.
• Перевірка діодів і продзвонювання з’єднань.
• Обчислення MAX, MIN, AVG, dBm і dB, установлення нуля.
• Інтерфейси LXI, GPIB, USB та USB-хост.
• Збереження налаштувань, установок сенсорів і виміряних значень.

Розрядність і відображення результатів

Розрядність 5½ та 240 000 відліків характеризують можливості цифрового подання результату. Для оцінювання точності конкретного вимірювання ці параметри потрібно розглядати разом із похибкою відповідного режиму та вибраним діапазоном. Кількість відліків і похибка є різними характеристиками мультиметра.

Великий матричний РК-дисплей дає змогу зчитувати результати безпосередньо на приладі. В описі моделі також передбачене відображення форми сигналу під час реєстрації даних. Це доповнює числову індикацію та допомагає спостерігати за змінами вимірюваної величини.

Високошвидкісне вимірювання та передавання даних на ПК належать до основних особливостей DM3058. Для роботи з результатами можна використовувати як індикацію самого мультиметра, так і підключення через передбачені інтерфейси.

Вимірювання постійної напруги

У режимі вимірювання постійної напруги Rigol DM3058 має діапазони з верхніми межами 200 мВ, 2 В, 20 В, 200 В і 1000 В. Набір меж охоплює як мілівольтні значення, так і значно вищі напруги. Заявлена в коротких характеристиках похибка становить ±0,015%.

• Верхні межі: 200 мВ; 2 В; 20 В; 200 В; 1000 В.
• Максимальна верхня межа: 1000 В.
• Зазначена похибка: ±0,015%.

Під час підбору діапазону враховують очікувану напругу та вимоги до точності. Наведене відсоткове значення є стислим показником із характеристик товару. Повну формулу похибки, умови її нормування та обмеження входів потрібно перевіряти за експлуатаційною документацією.

Змінна напруга та True RMS

Для змінної напруги передбачено верхні межі 200 мВ, 2 В, 20 В, 200 В і 750 В. Мультиметр визначає істинне середньоквадратичне значення за методом True RMS. У характеристиках наведено похибку ±0,2% для частотного діапазону від 45 Гц до 20 кГц.

• Верхні межі: 200 мВ; 2 В; 20 В; 200 В; 750 В.
• Метод вимірювання: True RMS.
• Зазначена похибка: ±0,2%.
• Частотний діапазон для наведеної похибки: 45 Гц–20 кГц.

Під час вимірювання змінної напруги важливі одночасно її рівень і частота. Частотний діапазон цього режиму не слід плутати з діапазоном окремої функції вимірювання частоти. Для кожного режиму потрібно враховувати власні характеристики.

Вимірювання постійного струму

Режим постійного струму охоплює межі від 200 мкА до 10 А. Такий набір дає змогу використовувати DM3058 для вимірювання мікроамперних, міліамперних та амперних значень. Зазначена похибка залежить від вибраної межі.

• 200 мкА та 2 мА — похибка ±0,055%.
• 20 мА — похибка ±0,095%.
• 200 мА — похибка ±0,07%.
• 2 А — похибка ±0,17%.
• 10 А — похибка ±0,25%.

Для порівняння вимірювальних можливостей важливо користуватися характеристикою саме потрібного діапазону. Наприклад, значення похибки для мікроамперної межі не можна автоматично застосовувати до вимірювання струму на межі 10 А.

Вимірювання змінного струму

Змінний струм вимірюється за методом True RMS. Передбачені верхні межі 20 мА, 200 мА, 2 А та 10 А. У характеристиках товару наведені окремі значення похибки та частотні умови для міліамперних і амперних діапазонів.

• 20 мА та 200 мА — похибка ±0,4% у частотному діапазоні 45 Гц–2 кГц.
• 2 А та 10 А — похибка ±0,5% у частотному діапазоні 45 Гц–20 кГц.

Вибираючи мультиметр для вимірювання змінного струму, потрібно зіставляти з вимогами завдання обидві характеристики: межу струму та частотний діапазон. Детальні залежності похибки від частоти й рівня сигналу визначаються документацією приладу.

Вимірювання опору

Rigol DM3058 вимірює електричний опір із верхніми межами від 200 Ом до 100 МОм. Модель охоплює значення в омах, кілоомах і мегаомах. Зі збільшенням діапазону змінюється зазначена похибка, тому її слід перевіряти для конкретної межі.

• 200 Ом; 2 кОм; 20 кОм; 200 кОм — похибка ±0,02%.
• 2 МОм — похибка ±0,04%.
• 10 МОм — похибка ±0,25%.
• 100 МОм — похибка ±1,75%.

Наявність кількох діапазонів опору дає змогу виконувати вимірювання різних номіналів одним приладом. Для коректного порівняння результатів потрібно враховувати вибрану межу, відповідну похибку та умови підключення, визначені керівництвом з експлуатації.

Вимірювання ємності

Мультиметр має функцію вимірювання ємності. Серед зазначених у картці товару діапазонів є межі в нанофарадах і мікрофарадах. Для них наведені такі показники похибки:

• 2 нФ — похибка ±3,0%.
• 20 нФ; 200 нФ; 2 мкФ; 200 мкФ — похибка ±1,0%.
• 1000 мкФ — похибка ±2,0%.

Цей перелік відтворює діапазони, для яких у картці наведено значення похибки. Для вибору приладу за конкретним номіналом ємності варто перевірити повний перелік меж і умови вимірювання в документації. Ємність доповнює основні режими напруги, струму та опору, розширюючи набір величин, доступних для перевірки одним мультиметром.

Частота, період і перевірка електричних з’єднань

DM3058 вимірює частоту до 1 МГц і період повторення імпульсів. Ці функції доповнюють вимірювання напруги та струму, коли потрібно визначити часові характеристики сигналу. Частоту й період слід оцінювати відповідно до умов роботи вимірювального входу.

Для перевірки компонентів і з’єднань передбачені діодний тест та продзвонювання. Окремі режими дають змогу переходити від вимірювання числових параметрів до перевірки діодів або цілісності електричного з’єднання.

Математичні функції

Мультиметр підтримує обчислення максимального, мінімального та середнього значення, а також функції dBm, dB і встановлення нуля. Вбудоване опрацювання допомагає оцінювати серію результатів без окремого ручного розрахунку кожного показника.

• MAX — визначення максимального значення.
• MIN — визначення мінімального значення.
• AVG — обчислення середнього значення.
• dBm і dB — відповідні логарифмічні обчислення.
• Установлення нуля.

Функції MAX, MIN і AVG корисні для порівняння показів та оцінювання їхніх змін у процесі вимірювання. Доступність і налаштування математичних операцій для конкретного режиму визначаються керівництвом до мультиметра.

Інтерфейси та пам’ять

Для взаємодії із зовнішнім обладнанням передбачені LXI, GPIB, USB та USB-хост. Підключення до ПК дає змогу передавати результати вимірювань для подальшої роботи з даними. USB-кабель і компакт-диск із програмним забезпеченням входять до комплекту постачання.

У характеристиках зазначено пам’ять на 10 налаштувань, 10 установок сенсорів і 10 виміряних значень. Обсяг пам’яті становить 1 МБ. Збереження налаштувань дає змогу повторно використовувати підготовлені конфігурації приладу.

Маса мультиметра становить 2,5 кг. Настільне виконання поєднує локальну індикацію, набір вимірювальних режимів і можливість підключення до комп’ютера.

Комплект постачання

• Мультиметр DM-3058 — 1 шт.
• Керівництво з експлуатації російською мовою.
• USB-кабель — 1 шт.
• Вимірювальні щупи — 2 шт., чорний і червоний.
• Затискачі типу «крокодил» — 2 шт.
• Компакт-диск із програмним забезпеченням.

Інші моделі для лабораторних вимірювань представлені в каталозі лабораторних мультиметрів, вольтметрів і кіловольтметрів.
