Кіловольтметр РД-30 — вимірювач високої напруги до 30 кВ

Кіловольтметр РД-30 — спеціалізований вимірювальний прилад для контролю високої постійної та змінної напруги в електротехнічних установках, високовольтних лабораторіях і на об’єктах енергетики. Прилад дає змогу вимірювати постійну напругу в діапазоні від 1 до 35 кВ, а також діюче значення змінної напруги від 1 до 30 кВ. Для змінної напруги робочий частотний діапазон становить від 50 до 1000 Гц.

РД-30 може застосовуватися під час перевірки, випробувань, налагодження та контролю високовольтного електрообладнання. Конструкція з розділеними вимірювальним блоком і блоком індикації дає змогу отримувати результати вимірювання на відстані від високовольтної частини. Передавання даних між блоками здійснюється через радіоканал, завдяки чому оператору не потрібно організовувати дротове з’єднання між високовольтним блоком і індикатором.

Кіловольтметр може безпосередньо використовуватися всередині підстанцій для контролю вимірювальних трансформаторів напруги. Також РД-30 призначений для роботи у випробувальних високовольтних лабораторіях електротехнічного та енергетичного профілю, а також у науково-дослідних установах.

Призначення кіловольтметра РД-30

Основне завдання РД-30 — точне вимірювання високої електричної напруги постійного та змінного струму. Прилад може використовуватися там, де звичайного мультиметра або стандартного лабораторного вольтметра недостатньо через високий рівень контрольованої напруги.

Для постійного струму діапазон вимірювання становить від 1 до 35 кВ. Під час роботи зі змінною напругою вимірюється її діюче значення в межах від 1 до 30 кВ. Допустима відносна похибка вимірювання як постійної, так і змінної напруги становить ±1,5%.

Під час вимірювання змінної напруги РД-30 працює в частотному діапазоні від 50 до 1000 Гц. Це дозволяє використовувати прилад не тільки для контролю напруги промислової частоти 50 Гц, а й у низці лабораторних і випробувальних завдань, де частота контрольованого сигналу вища.

Двоблокова конструкція та передавання даних радіоканалом

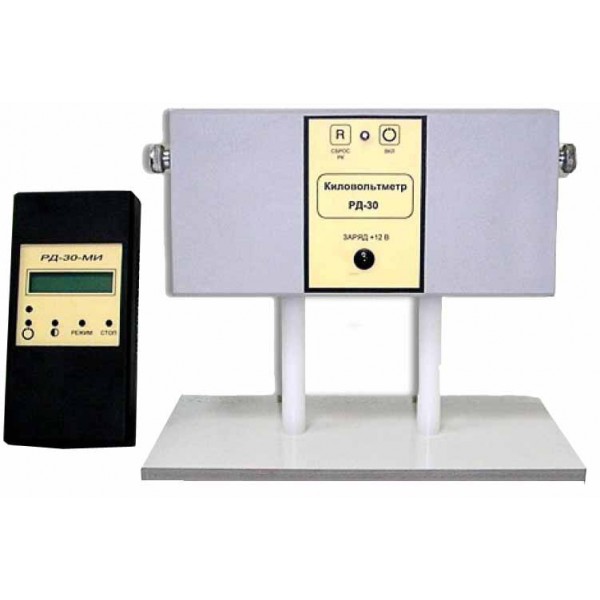

Конструктивно вимірювач високої напруги РД-30 складається з двох основних частин: високовольтного вимірювального блока та блока індикації. Така схема дозволяє фізично відокремити частину приладу, безпосередньо підключену до високої напруги, від пристрою, на якому оператор контролює результат.

Зв’язок між блоками здійснюється радіоканалом. Дальність його дії становить не менше 5 м. Відсутність сигнального кабелю між високовольтним блоком і блоком індикації спрощує організацію вимірювань та допомагає розмістити оператора на відстані від точки підключення високої напруги.

Для коректного та безпечного застосування необхідно дотримуватися встановлених вимог до розміщення високовольтного блока. Відстань від РД-30-БВ до струмопровідних об’єктів, які заземлені або перебувають під електричним потенціалом, повинна становити не менше 0,5 м.

Основні технічні характеристики РД-30

Живлення та автономна робота

Високовольтний блок і блок індикації мають автономне живлення. Для живлення використовуються чотири вбудовані Ni-MH акумулятори типорозміру AA з номінальною напругою 1,2 В та ємністю 1,8 А·год. Робоча напруга живлення становить 5 ±0,2 В.

Тривалість безперервної роботи без підзаряджання становить не менше 8 годин. Це дає можливість використовувати кіловольтметр у лабораторних або виїзних вимірювальних роботах без постійного підключення до зовнішнього джерела живлення.

Після ввімкнення приладу для встановлення робочого режиму потрібна 1 хвилина. Під час роботи при максимальній вхідній напрузі допустима тривалість безперервного вимірювання становить не більше 1 години.

Вхідний опір та вплив на вимірюване коло

Високовольтний блок РД-30 має високий вхідний опір. На постійному струмі його значення становить 240 МОм. На змінному струмі частотою 50 Гц вхідний опір становить не менше 50 МОм.

Високий вхідний опір є важливою характеристикою приладу під час вимірювання високої напруги, оскільки визначає навантаження, яке вимірювач створює для контрольованого електричного кола. Конкретні умови підключення та допустимі режими роботи слід вибирати відповідно до технічної документації та вимог електробезпеки для обладнання відповідного класу напруги.

Габаритні розміри та маса блоків

РД-30 виконаний як комплект із двох окремих блоків, кожен із яких має власні габарити та масу.

Роздільне виконання дозволяє встановити високовольтну частину безпосередньо біля контрольованого обладнання, а блок індикації розташувати на відстані в межах робочої дальності радіоканалу.

Умови експлуатації РД-30

Кіловольтметр призначений для експлуатації всередині приміщень за відсутності тряски, вібрацій і парів агресивних рідин. Робоча температура навколишнього повітря повинна перебувати в межах від +5 до +40 °C, а відносна вологість — не перевищувати 80%.

Допустимий діапазон атмосферного тиску становить від 84 до 106,7 кПа, що відповідає 630–800 мм рт. ст. Для коректного вимірювання змінної напруги коефіцієнт її несинусоїдальності повинен бути не більше 8%. Під час вимірювання постійної напруги коефіцієнт пульсації повинен бути не більше 1%.

• температура навколишнього повітря — від +5 до +40 °C;
• відносна вологість — до 80%;
• атмосферний тиск — 84–106,7 кПа (630–800 мм рт. ст.);
• коефіцієнт несинусоїдальності змінної напруги — не більше 8%;
• коефіцієнт пульсації постійної напруги — не більше 1%;
• мінімальна відстань від високовольтного блока до заземлених або розташованих під потенціалом струмопровідних об’єктів — 0,5 м.

Відповідність стандартам

Виконання РД-30 відповідає вимогам ГОСТ 17512-82. Кліматичне виконання приладу — категорія УХЛ 4.2 за ГОСТ 15150-69. За умовами експлуатації виріб належить до групи 2 приладів відповідно до ГОСТ 22261-82.

Заявлений строк служби кіловольтметра становить не менше 10 років за умови дотримання встановлених виробником правил експлуатації та режимів роботи.

Де застосовується вимірювач високої напруги РД-30

РД-30 орієнтований насамперед на професійні вимірювальні завдання, пов’язані з високовольтним обладнанням. Прилад може використовуватися в електротехнічних і енергетичних лабораторіях, під час перевірки високовольтних установок, у науково-дослідній роботі та для контролю параметрів електрообладнання на підстанціях.

Можливість вимірювати як постійну, так і змінну напругу робить РД-30 придатним для різних типів високовольтних кіл. Верхня межа вимірювання постійної напруги становить 35 кВ, змінної — 30 кВ. При цьому для змінної напруги підтримується частотний діапазон 50–1000 Гц.

Радіозв’язок між вимірювальною та індикаторною частинами особливо зручний у ситуаціях, коли показання необхідно контролювати на відстані від високовольтного обладнання. Дальність радіоканалу не менше 5 м дає змогу організувати роздільне розміщення блоків у межах лабораторного або виробничого робочого місця.

Кіловольтметр РД-30 для лабораторних та енергетичних вимірювань

РД-30 поєднує вимірювання високої постійної та змінної напруги, автономне живлення та бездротове передавання результатів між двома функціональними блоками. Діапазон до 35 кВ для постійної напруги та до 30 кВ для змінної дозволяє використовувати прилад у завданнях, де необхідний спеціалізований високовольтний вимірювач.

При виборі кіловольтметра важливо враховувати не лише максимальну напругу, а й вид сигналу, частоту змінного струму, допустиму похибку, вхідний опір та умови експлуатації. Для РД-30 допустима відносна похибка становить ±1,5%, частотний діапазон змінної напруги — 50–1000 Гц, а автономна робота без підзаряджання — не менше 8 годин.
