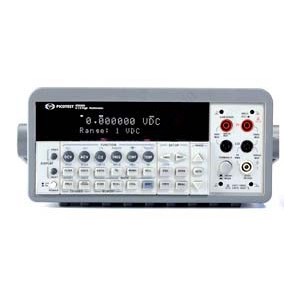

Прецизійний мультиметр Picotest M3500A

Picotest M3500A — прецизійний настільний цифровий мультиметр із роздільністю 6½ розряду, призначений для точних лабораторних, сервісних і дослідницьких вимірювань електричних величин. Прилад поєднує вимірювання постійної та змінної напруги, постійного й змінного струму, опору, частоти, періоду та температури, а також підтримує перевірку діодів і прозвонювання електричних кіл. Завдяки широкому набору функцій M3500A може використовуватися як універсальний вимірювальний прилад на робочому столі, у випробувальному стенді або в автоматизованій системі збору даних.

Висока точність і роздільність 6½ розряду

Одна з ключових особливостей M3500A — 6½-розрядне відображення результату, що дає змогу бачити малі зміни вимірюваної величини та виконувати прецизійні вимірювання. Для постійної напруги заявлена базова похибка до 0,0015%, а для вимірювання опору — до 0,002%. Такий рівень характеристик робить мультиметр придатним для робіт, де важливі стабільність показів, висока роздільна здатність і контроль невеликих відхилень параметрів.

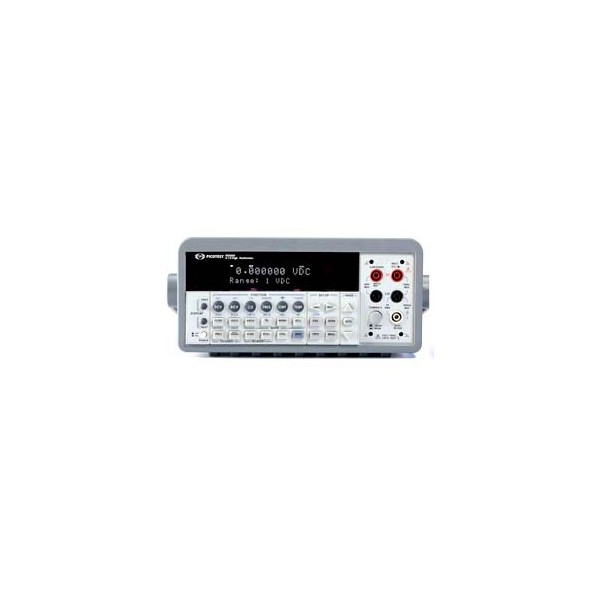

Прилад оснащений дворядковим дисплеєм із триколірною індикацією. Це спрощує зчитування результатів і роботу з різними режимами. M3500A підтримує 11 вимірювальних і 8 математичних функцій, тому може використовуватися не лише для прямого вимірювання електричних параметрів, а й для подальшого опрацювання отриманих значень.

Швидке виконання серійних вимірювань

Максимальна швидкість роботи мультиметра сягає понад 2000 вимірювань за секунду в швидкому режимі. Це важливо під час контролю параметрів у динаміці, проведення серійних тестів і роботи у складі автоматизованих вимірювальних систем. Поєднання високої швидкості та широкого набору функцій дає змогу застосовувати M3500A як лабораторний мультиметр і як елемент системи збору та аналізу даних.

Вимірювання постійної та змінної напруги

Picotest M3500A вимірює постійну напругу в діапазоні до 1000 В. Доступні межі 0,1 В, 1 В, 10 В, 100 В і 1000 В. На молодших діапазонах роздільна здатність може досягати 0,1 мкВ. Для вимірювання постійної напруги передбачена можливість роботи по двох каналах і визначення їхнього співвідношення.

Змінна напруга вимірюється до 750 В. Доступні діапазони 0,1 В, 1 В, 10 В, 100 В і 750 В. Робочий частотний діапазон для вимірювання змінної напруги сягає 300 кГц. Це дозволяє використовувати мультиметр не лише для стандартних низькочастотних вимірювань, а й під час дослідження сигналів у ширшому частотному діапазоні.

Вимірювання струму

Для постійного струму M3500A підтримує діапазони 10 мА, 100 мА, 1 А і 3 А, а роздільна здатність на молодшому діапазоні становить до 10 нА. Це дає змогу працювати як із малими струмами, так і з навантаженнями до 3 А в межах можливостей приладу.

Змінний струм вимірюється в діапазонах 1 А і 3 А з роздільною здатністю до 1 мкА. Частотний діапазон для вимірювання змінного струму — до 5 кГц. Такий набір меж корисний під час лабораторної перевірки електронних вузлів, джерел живлення, навантажень та інших електричних кіл, коли потрібно контролювати струм разом з іншими параметрами.

Дво- та чотирипровідне вимірювання опору

Мультиметр підтримує вимірювання опору за двопровідною та чотирипровідною схемами. Доступні діапазони 100 Ом, 1 кОм, 10 кОм, 100 кОм, 1 МОм, 10 МОм і 100 МОм. Чотирипровідне підключення особливо корисне для точніших вимірювань малих опорів, оскільки дає змогу зменшити вплив опору вимірювальних проводів і контактів на результат.

Для вимірювання опору заявлена базова похибка до 0,002%. Поєднання широкого діапазону, високої роздільної здатності та підтримки чотирипровідної схеми робить M3500A зручним для перевірки резистивних компонентів, датчиків і вимірювальних кіл, де потрібен більш точний контроль опору.

Частота, період, діоди та прозвонювання

Окрім базових функцій мультиметра, M3500A вимірює частоту та період. Діапазон частоти становить від 3 Гц до 300 кГц, а вхідний сигнал для цього режиму може бути в межах від 100 мВ до 750 В. Також доступні тест діодів і функція прозвонювання електричного кола, що робить прилад зручнішим у щоденній лабораторній та сервісній роботі.

Вимірювання температури

M3500A може використовуватися для температурних вимірювань. Прилад підтримує сім типів термопар: E, J, K, N, R, S і T, а також термометр опору Pt100. Загальний заявлений температурний діапазон залежно від підключеного датчика становить від -270 до +1768 °C. Це розширює функціональність мультиметра та дає змогу поєднати електричні й температурні вимірювання в одному лабораторному приладі.

Інтерфейси та робота з ПК

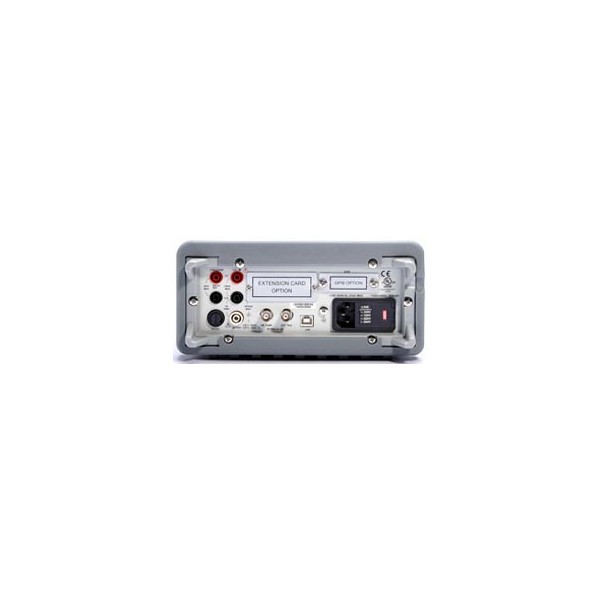

Для підключення до комп’ютера M3500A має USB-інтерфейс. У комплекті постачання передбачені USB-кабель і програмне забезпечення, що дозволяє інтегрувати мультиметр у комп’ютеризоване робоче місце. Як опція доступна карта GPIB (КОП), а також RS232. Це особливо актуально для лабораторій і виробничих ділянок, де потрібно включити мультиметр до автоматизованого стенда або керувати вимірюваннями дистанційно.

Для розширення можливостей збору даних доступні багатоканальні сканерні карти. Вони дають змогу використовувати M3500A не лише як окремий цифровий мультиметр, а й як основу багатоканальної системи вимірювань. У переліку опцій є 10- та 20-канальні рішення, а також адаптери для термопар, RTD, BNC і спеціальні вимірювальні аксесуари.

Опції для розширення можливостей M3500A

Для Picotest M3500A передбачено низку додаткових модулів і аксесуарів: багатоканальна сканерна карта M3500-opt01, адаптер термопари M3500-opt02, адаптер BNC–Banana M3500-opt03, карта GPIB M3500-opt04, адаптер для RTD-зонда M3500-opt05, карта RS232 M3500-opt06, Kelvin Probe M3500-opt07, комплект чотирипровідних вимірювальних проводів M3500-opt08 та 20-канальна сканерна карта M3500-opt09. Конкретний набір опцій підбирається відповідно до завдань вимірювальної системи.

Комплектація

У стандартну комплектацію, зазначену для M3500A, входять мультиметр Picotest M3500A, комплект вимірювальних щупів, кабель живлення, керівництво з експлуатації російською мовою, USB-кабель і програмне забезпечення. Такий комплект містить основні аксесуари, необхідні для початку роботи з приладом і підключення його до комп’ютера.

Габарити та виконання

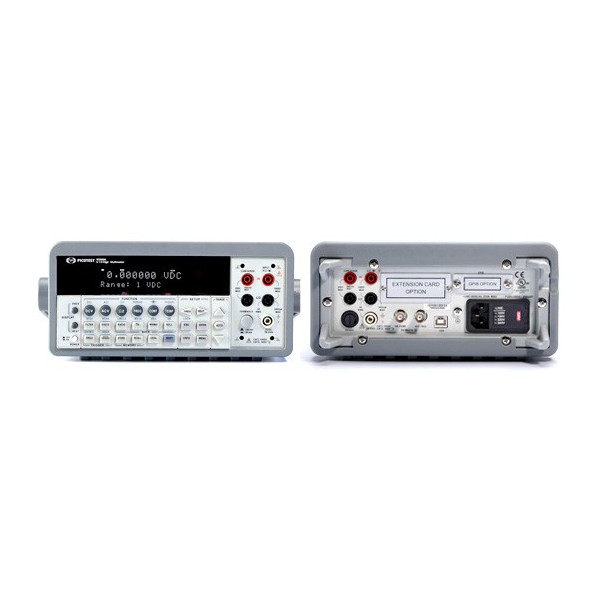

За даними картки товару, габарити мультиметра становлять 85 × 210 × 350 мм, а маса — 3,5 кг. Настільне виконання орієнтоване на стаціонарне використання в лабораторії, сервісному центрі, навчальному кабінеті або на вимірювальному стенді. Передня панель забезпечує доступ до основних режимів і входів, а цифровий дисплей дозволяє контролювати результати без додаткового обладнання.

Заміна лабораторних мультиметрів і вольтметрів

У картці товару Picotest M3500A вказаний як функціональна заміна низки лабораторних приладів, зокрема вольтметрів В7-54, В7-46 і В7-78/1. Також зазначено можливість використання M3500A як альтернативи мультиметрам Fluke 8846, Fluke 8845 та Agilent 34401A. Під час такої заміни варто порівнювати не лише діапазони вимірювання, а й необхідні інтерфейси, похибки, швидкість роботи та потрібні опції конкретного вимірювального стенда.

Кому підійде Picotest M3500A

Мультиметр M3500A орієнтований на користувачів, яким недостатньо можливостей звичайного портативного мультиметра та потрібні розширені лабораторні функції. Прилад може застосовуватися для точних електричних вимірювань, перевірки компонентів і вузлів, контролю параметрів під час випробувань, роботи з датчиками температури та створення автоматизованих вимірювальних систем.

Поєднання 6½-розрядної індикації, вимірювання напруги до 1000 В, струму до 3 А, опору до 100 МОм, частоти до 300 кГц, температурних вимірювань, USB-підключення та підтримки додаткових інтерфейсів робить Picotest M3500A універсальним настільним рішенням для лабораторних і стендових задач. Можливість дво- та чотирипровідного вимірювання опору, математичні функції й опційні сканерні карти додатково розширюють сферу його застосування.
