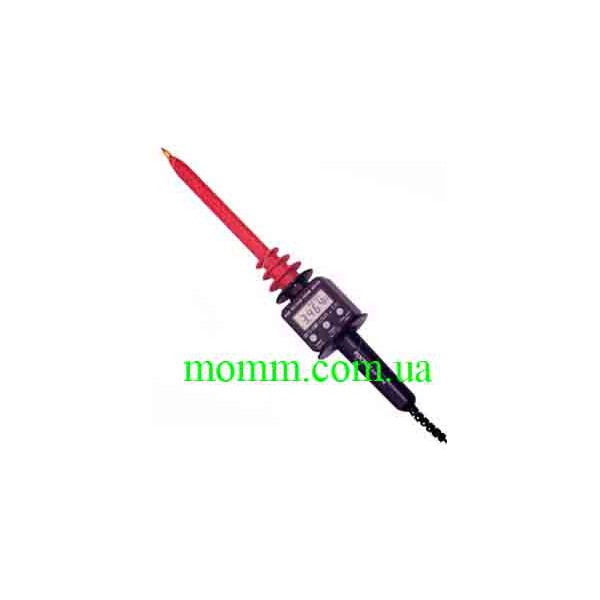

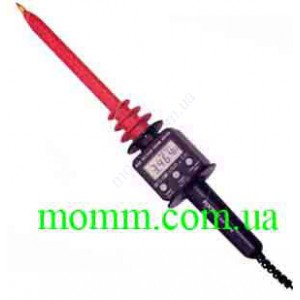

Кіловольтметр постійної напруги HVP-40DM

HVP-40DM — переносний цифровий кіловольтметр для вимірювання високої постійної напруги до 40 кВ. Прилад поєднує вимірювальний блок і високовольтний пробник, тому призначений для прямого контролю напруги у трьох діапазонах: 400 В, 4 кВ і 40 кВ. Така побудова дає змогу використовувати один прилад як для вимірювань у сотнях вольт, так і для роботи з кіловольтними рівнями постійної напруги. HVP-40DM також може застосовуватися як високовольтний осцилографічний пробник.

Модель оснащена 4-розрядним рідкокристалічним дисплеєм, на якому відображається результат вимірювання. Для діапазонів 400 В / 4 кВ / 40 кВ передбачена роздільна здатність 0,1 В / 1 В / 10 В відповідно. Максимальна вхідна напруга становить 40 кВ постійної напруги, а вхідний опір перевищує 2000 МОм. Високий вхідний імпеданс важливий під час вимірювання високої напруги, оскільки дає змогу зменшити вплив самого вимірювального приладу на контрольоване електричне коло.

Призначення та особливості HVP-40DM

Основне завдання HVP-40DM — вимірювання постійної напруги у високовольтних колах. Верхня межа 40 кВ робить прилад придатним для ситуацій, де можливостей звичайного мультиметра або вольтметра недостатньо за діапазоном. Користувач може обрати один із трьох діапазонів залежно від очікуваного рівня напруги. На діапазоні 400 В забезпечується найменший крок відліку 0,1 В, на 4 кВ — 1 В, а на 40 кВ — 10 В.

Прилад підтримує вимірювання як позитивної, так і негативної полярності. Це дає можливість контролювати постійну напругу незалежно від її полярності відносно точки підключення. Заявлена в картці товару похибка вимірювання становить ±(1% + 2 одиниці молодшого розряду). Температурний коефіцієнт — 100 ppm/°C, що характеризує залежність показань від зміни температури.

Максимальний вхідний струм HVP-40DM становить до 20 мкА, максимальна потужність — 0,8 Вт. У поєднанні з вхідним опором понад 2000 МОм ці параметри описують електричне навантаження, яке кіловольтметр створює під час підключення до об'єкта вимірювання. Для високовольтних вимірювань це особливо важлива характеристика, адже прилад має не лише показати значення напруги, а й мінімально впливати на режим контрольованого кола.

Три діапазони вимірювання

HVP-40DM працює у трьох діапазонах постійної напруги: 400 В, 4 кВ та 40 кВ. Поділ на окремі діапазони дозволяє співвіднести межу вимірювання з потрібною роздільною здатністю. Якщо необхідно працювати з напругою до 400 В, прилад відображає значення з роздільною здатністю 0,1 В. Для кіловольтного діапазону до 4 кВ крок становить 1 В, а на максимальному діапазоні до 40 кВ — 10 В.

Така структура діапазонів робить кіловольтметр зручним для послідовного контролю різних рівнів високої постійної напруги одним вимірювальним засобом. Користувачеві не потрібно обмежуватися лише максимальною межею 40 кВ: за нижчих рівнів напруги можна використовувати відповідний діапазон із більш детальним відображенням результату.

Відображення результатів і швидкість вимірювання

Результат вимірювання виводиться на 4-розрядний РК-дисплей. Швидкість вимірювання становить 4 вимірювання за секунду. Така частота оновлення дає змогу спостерігати за поточним значенням постійної напруги без складної додаткової індикації.

У HVP-40DM передбачено утримання пікового значення з часом 400 мс. Ця функція корисна, коли під час вимірювання потрібно зафіксувати пікове значення, яке може бути складно відстежити лише візуально на дисплеї. Після періоду бездіяльності прилад автоматично вимикається через 30 хвилин. Автоматичне вимкнення допомагає уникнути зайвого розряджання батареї, якщо кіловольтметр залишили увімкненим після завершення роботи.

Високий вхідний опір

Вхідний імпеданс HVP-40DM перевищує 2000 МОм. Для вимірювача високої напруги це одна з ключових характеристик, оскільки вона визначає, наскільки сильно прилад навантажує електричне коло під час вимірювання. Чим вищий вхідний опір, тим менший струм проходить через вимірювальний вхід за однакової напруги та тим меншим може бути вплив приладу на контрольований об'єкт.

Максимальний вхідний струм обмежений значенням до 20 мкА, а максимальна потужність становить 0,8 Вт. Разом із межею 40 кВ ці параметри дозволяють оцінити режим, у якому розрахований працювати високовольтний пробник із вбудованим кіловольтметром.

Можливість використання як високовольтного осцилографічного пробника

Окрім безпосереднього вимірювання постійної напруги, HVP-40DM може використовуватися як високовольтний осцилографічний пробник. Це розширює функціональне призначення моделі у вимірювальних задачах, де потрібна робота з високою напругою. При цьому основною функцією самого HVP-40DM залишається вимірювання постійної напруги з верхньою межею 40 кВ.

Конструкція поєднує високовольтний пробник і цифровий вимірювальний блок в одному приладі. Завдяки цьому користувач одразу отримує показання на власному РК-дисплеї HVP-40DM, а не лише окремий пасивний дільник напруги. Це спрощує контроль вимірюваного значення в межах передбачених діапазонів.

Живлення, заземлення та автоматичне вимкнення

Живлення HVP-40DM здійснюється від батареї 9 В типу «Крона». Автономне живлення відповідає переносному формату приладу та не потребує підключення окремого мережевого блока живлення під час вимірювання. Для заземлення передбачено провід довжиною 90 см.

Функція автоматичного вимкнення спрацьовує після 30 хвилин простою. Для приладу з батарейним живленням це практична можливість, що допомагає раціональніше використовувати ресурс елемента живлення. Якщо вимірювання тимчасово припинено, а кіловольтметр не був вимкнений вручну, живлення припиниться автоматично після зазначеного часу.

Основні технічні характеристики HVP-40DM

Що важливо під час вибору кіловольтметра HVP-40DM

Під час вибору HVP-40DM насамперед варто враховувати тип напруги та потрібну верхню межу вимірювання. Ця модель призначена саме для постійної напруги та працює до 40 кВ. Якщо вимірюване значення лежить у нижчому діапазоні, можна використовувати межу 400 В або 4 кВ, отримуючи відповідно кращу роздільну здатність, ніж на максимальному діапазоні 40 кВ.

Другий важливий параметр — вхідний опір понад 2000 МОм. Він безпосередньо пов'язаний із навантаженням вимірювального кола. Також слід враховувати заявлену похибку, максимальний вхідний струм до 20 мкА та максимальну потужність 0,8 Вт. Сукупність цих параметрів дає користувачеві базову інформацію для оцінювання відповідності HVP-40DM конкретному вимірювальному завданню.

Для роботи з показаннями прилад пропонує 4-розрядний РК-дисплей, оновлення результату зі швидкістю 4 вимірювання за секунду та функцію утримання пікового значення. Живлення від 9-вольтової батареї, автоматичне вимкнення та маса 360 г підкреслюють переносний формат HVP-40DM.

HVP-40DM для вимірювання постійної напруги до 40 кВ

Кіловольтметр HVP-40DM поєднує діапазон вимірювання постійної напруги до 40 кВ, високий вхідний опір, цифрову індикацію та три окремі межі вимірювання. Модель дає змогу контролювати напругу в діапазонах 400 В, 4 кВ і 40 кВ, підтримує позитивну та негативну полярність і відображає результат на 4-розрядному РК-дисплеї.

Якщо потрібен кіловольтметр для вимірювання високої постійної напруги з верхньою межею 40 кВ, HVP-40DM варто оцінювати за його ключовими параметрами: діапазонами 400 В / 4 кВ / 40 кВ, роздільною здатністю 0,1 В / 1 В / 10 В, вхідним опором понад 2000 МОм, похибкою ±(1% + 2 е.м.р.), швидкістю 4 вимірювання за секунду та можливістю утримання пікового значення. Прилад також може слугувати високовольтним осцилографічним пробником.
