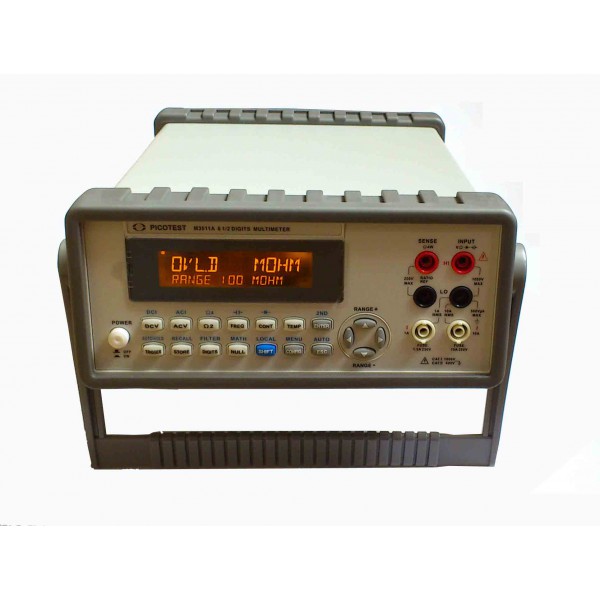

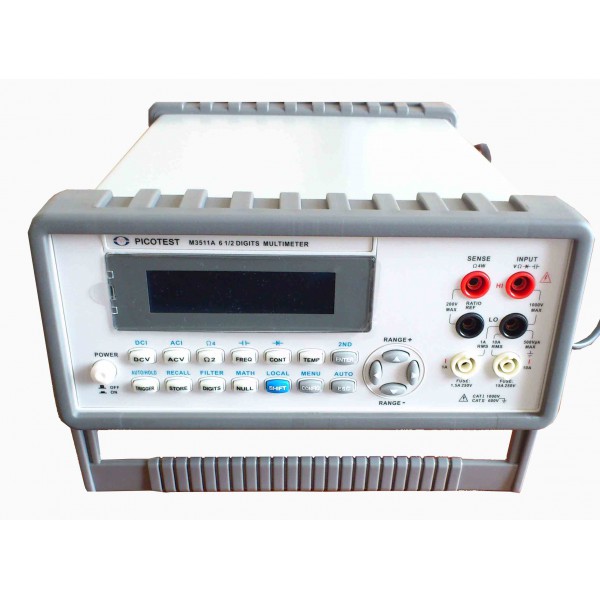

Лабораторний мультиметр-вольтметр Picotest M3511A

Picotest M3511A — високоточний настільний цифровий мультиметр із розрядністю 6 1/2, призначений для лабораторних, виробничих, сервісних і дослідницьких вимірювань. Прилад поєднує функції прецизійного вольтметра, амперметра, омметра, частотоміра, вимірювача ємності та температури за допомогою термометрів опору. Модель підтримує вимірювання постійної та змінної напруги, постійного й змінного струму, опору за 2- та 4-провідною схемою, частоти, періоду, ємності, перевірку діодів і прозвонювання електричних кіл. Завдяки високій роздільній здатності та базовій складовій похибки від 0,008% M3511A підходить для завдань, у яких важливі стабільність показань і впевнене розрізнення малих змін вимірюваної величини.

Мультиметр оснащений дворядковим РК-дисплеєм і підтримує одночасне відображення результатів двох вимірювань. Це зручно під час налагодження електронних вузлів, перевірки джерел живлення, дослідження датчиків, контролю параметрів компонентів і виконання серійних лабораторних вимірювань. Висока швидкість оцифрування у внутрішній буфер — до 10 000 вимірювань за секунду — дає змогу реєструвати швидкі зміни сигналу та використовувати прилад у складі автоматизованих вимірювальних систем.

Основні можливості Picotest M3511A

• розрядність дисплея — 6 1/2;
• вимірювання постійної напруги до 1000 В;
• вимірювання змінної напруги True RMS до 750 В;
• вимірювання постійного та змінного струму до 10 А;
• вимірювання опору за 2- та 4-провідною схемою до 100 МОм;
• вимірювання частоти та періоду;
• вимірювання ємності в діапазонах від 1 нФ до 10 000 мкФ;
• вимірювання температури за допомогою термометрів опору, зокрема PT100;
• перевірка p-n переходів і режим прозвонювання електричного кола;
• подвійне вимірювання та одночасне відображення двох параметрів;
• математичні функції, зокрема Min/Max, відносні вимірювання, dB, dBm, Ratio, MX+B та допусковий контроль;
• швидкість реєстрації у внутрішній буфер до 10 000 вимірювань/с;
• вбудований інтерфейс USB з підтримкою USBTMC;
• підтримка дистанційного керування та роботи з ПК;
• опційні інтерфейси GPIB/RS-232 залежно від конфігурації.

Вимірювання постійної напруги

У режимі DCV мультиметр M3511A працює на межах 100 мВ, 1 В, 10 В, 100 В і 1000 В. Найкраща роздільна здатність становить 0,1 мкВ на діапазоні 100 мВ. Для меж 1 В, 10 В, 100 В і 1000 В роздільна здатність відповідно становить 1 мкВ, 10 мкВ, 100 мкВ і 1 мВ. Така градація дає змогу використовувати прилад як для вимірювання малих сигналів, так і для контролю високих значень постійної напруги. Річна точність для DCV залежить від обраного діапазону; для межі 100 мВ специфікація становить ±(0,0080% від показання + 0,0045% від діапазону).

Для роботи з джерелами живлення, аналоговими схемами та прецизійними датчиками корисною є можливість вимірювання відношення постійних напруг. Високий вхідний опір на низьковольтних межах зменшує навантаження на досліджуване коло та допомагає отримувати коректні результати під час роботи з високоомним джерелом сигналу.

Вимірювання змінної напруги True RMS

M3511A вимірює змінну напругу за принципом True RMS, тому може визначати діюче значення не лише для ідеальної синусоїди, а й для сигналів зі спотвореною формою в межах технічних можливостей приладу. Доступні діапазони 100 мВ, 1 В, 10 В, 100 В і 750 В. Робоча смуга для вимірювання AC напруги сягає 300 кГц, при цьому точність залежить від частоти та рівня вхідного сигналу. На частотах 10 Гц…20 кГц базова специфікація становить близько ±0,12% з додатковою складовою від діапазону.

Вимірювання струму до 10 А

Для постійного струму передбачені межі 10 мА, 100 мА, 1 А та 10 А. Роздільна здатність змінюється від 10 нА на найменшому діапазоні до 10 мкА на межі 10 А. Похибка залежить від діапазону та становить від приблизно 0,05% до 0,25% за основною складовою специфікації. Для змінного струму доступні діапазони 1 А та 10 А з вимірюванням True RMS і робочою смугою до 5 кГц. Це дає змогу контролювати споживання електронних пристроїв, струми навантаження, параметри джерел живлення та інші електричні величини в лабораторних умовах.

Точне вимірювання опору за 2- та 4-провідною схемою

Picotest M3511A підтримує вимірювання опору на межах 100 Ом, 1 кОм, 10 кОм, 100 кОм, 1 МОм, 10 МОм і 100 МОм. Мінімальна роздільна здатність становить 100 мкОм. Доступність 4-провідної схеми особливо важлива під час роботи з малими опорами, оскільки дозволяє зменшити вплив опору вимірювальних проводів і контактів на результат. Тому мультиметр може застосовуватися для контролю резисторів, провідників, контактних з'єднань та інших елементів, де потрібна підвищена точність вимірювання опору.

Частота, період, ємність і температура

Функція частотоміра охоплює діапазон до 300 кГц, а вимірювання періоду дає можливість працювати з відповідними часовими параметрами сигналу. Для контролю конденсаторів передбачено вимірювання ємності від 1 нФ до 10 000 мкФ на кількох межах. Це корисно під час перевірки електронних компонентів, ремонту пристроїв і лабораторного дослідження RC-ланцюгів.

Температуру M3511A вимірює за допомогою термометрів опору. Для RTD підтримується PT100 та інші конфігурації, передбачені меню приладу. Важливо враховувати, що M3511A, на відміну від M3510A, не підтримує пряме вимірювання температури термопарами. Це розмежування важливе під час вибору датчика та планування вимірювальної системи.

Подвійний дисплей і математична обробка

Однією з практичних особливостей лабораторного мультиметра Picotest M3511A є можливість подвійного вимірювання. На дисплеї можна одночасно контролювати два пов'язані параметри, що спрощує аналіз режиму роботи електричної схеми. Прилад також підтримує математичну обробку результатів: визначення мінімального та максимального значення, відносні вимірювання, масштабування MX+B, розрахунки у dB і dBm, вимірювання співвідношення та допусковий контроль. Такі функції скорочують обсяг ручних розрахунків і роблять M3511A зручним інструментом для повторюваних вимірювальних процедур.

Підключення до комп'ютера та автоматизація

Вбудований USB-інтерфейс із підтримкою USBTMC дозволяє підключати мультиметр до комп'ютера для передавання результатів і дистанційного керування. Прилад підтримує SCPI-команди, що дає змогу інтегрувати його у програмно керовані стенди та автоматизовані системи тестування. Внутрішня пам'ять розрахована на збереження до 2000 показань, а висока швидкість запису в буфер до 10 000 вимірювань/с корисна для реєстрації перехідних процесів і подальшого аналізу даних.

Залежно від конфігурації можуть використовуватися додаткові інтерфейси GPIB або RS-232. Це особливо актуально для лабораторій і виробничих ділянок, де M3511A необхідно включити до вже наявного комплексу вимірювального обладнання або керувати приладом із прикладного програмного забезпечення.

Основні технічні характеристики

Для яких завдань підходить M3511A

Лабораторний мультиметр M3511A доцільно використовувати під час розроблення та налагодження електроніки, перевірки блоків живлення, контролю параметрів пасивних компонентів, тестування виробів на виробництві, сервісного ремонту та виконання навчальних або дослідницьких робіт. Поєднання 6 1/2-розрядної індикації, широкого набору вимірювальних функцій, True RMS, 4-провідного вимірювання опору, швидкого буфера та USB-підключення робить прилад придатним як для ручних вимірювань на робочому місці, так і для інтеграції в автоматизований стенд.

Picotest M3511A орієнтований на користувачів, яким потрібен універсальний настільний мультиметр із високою роздільною здатністю, вимірюванням напруги до 1000 В, струму до 10 А та можливістю передавання даних на ПК. Модель поєднує широкий діапазон електричних вимірювань із функціями аналізу й автоматизації, що дозволяє використовувати один прилад для великої кількості типових лабораторних задач.
