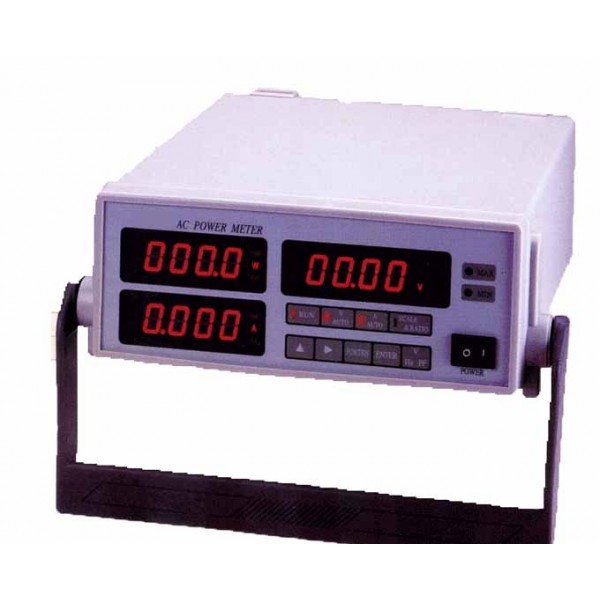

Лабораторний вимірювач потужності CV-720

CV-720 — лабораторний вимірювач електричних параметрів, який поєднує функції ватметра, вольтметра й амперметра. Прилад призначений для вимірювання активної та повної потужності, змінної напруги, змінного струму, частоти й коефіцієнта потужності. Вимірювання напруги та струму за методом True RMS дає змогу визначати їхні істинні середньоквадратичні значення.

Лабораторний ватметр CV-720 знято з виробництва. На заміну пропонується лабораторний ватметр CV-721. Характеристики, наведені нижче, стосуються саме CV-720 та допоможуть зіставити його можливості з вимогами до вимірювань або з параметрами обладнання, яке вже використовується.

Призначення та сфери застосування

Вимірювач CV-720 застосовують в енергетиці, трансформаторобудуванні та метрології. Він може використовуватися під час повірки трансформаторів струму й напруги, налаштування блоків живлення, виробництва світлодіодних ламп і ремонту приладів. Поєднання кількох вимірювальних функцій в одному корпусі дає змогу контролювати різні електричні величини в межах можливостей цієї моделі.

Для роботи з трансформаторними колами передбачено можливість підключення зовнішнього трансформатора струму. Діапазон коефіцієнта трансформації становить від 1 до 99. Цей параметр потрібно враховувати під час вибору приладу для конкретної вимірювальної схеми разом із межами вимірювання струму, напруги та робочою частотою.

У приладі встановлено 16-бітний процесор. Опис моделі передбачає вимірювання, калібрування та передавання виміряних значень через зовнішній інтерфейс. Інтерфейси RS232 або RS485 є опціями, тому їхню наявність у конкретному виконанні необхідно уточнювати окремо.

Основні вимірювальні можливості

• Вимірювання повної потужності до 12 800 ВА.
• Вимірювання активної потужності до 12 800 Вт.
• Вимірювання змінної напруги до 640 В за методом True RMS.
• Вимірювання змінного струму до 20 А за методом True RMS.
• Визначення коефіцієнта потужності в діапазоні від 0,001 до 1,000.
• Діапазон коефіцієнта трансформації від 1 до 99.
• Вимірювання частоти від 40 до 400 Гц.
• Можливість підключення зовнішнього трансформатора струму.

CV-720 дає змогу оцінювати потужність разом із напругою, струмом і частотою. Такий набір параметрів потрібний для робіт, у яких одного показу вольтметра або амперметра недостатньо. Зокрема, під час налаштування та перевірки обладнання можна зіставляти результати вимірювань різних величин, не обмежуючись лише значенням споживаного струму.

Вимірювання змінної напруги

У режимі вольтметра лабораторний вимірювач CV-720 працює зі змінною напругою за методом True RMS. Нижнє зазначене значення вимірювання становить 4 В, а верхні межі діапазонів — 80, 160, 320 і 640 В. Робочий частотний діапазон для вимірювання напруги становить від 40 до 400 Гц.

• Діапазон вимірювання змінної напруги: від 4 до 640 В.
• Верхні межі діапазонів: 80 В; 160 В; 320 В; 640 В.
• Метод вимірювання: True RMS.
• Роздільна здатність: 10 мВ.
• Заявлена точність: 0,1%.
• Частотний діапазон: 40–400 Гц.
• Додатково зазначені вхідні значення: 1000 В, пікове; 700 В, RMS.

Межу вимірювання 640 В і наведені окремо значення 1000 В, пікове, та 700 В, RMS, слід розглядати як різні характеристики. Для вибору режиму та підключення вимірювального кола потрібно керуватися експлуатаційною документацією. Пікове значення не замінює зазначену верхню межу діапазону вимірювання.

Вимірювання змінного струму

У режимі амперметра CV-720 вимірює змінний струм від 1,25 мА до 20 А. Передбачено кілька меж у міліамперному й амперному діапазонах. Це дає змогу використовувати прилад для зазначених у його характеристиках малих і великих значень струму, добираючи відповідний вимірювальний діапазон.

• Нижнє зазначене значення вимірювання: 1,25 мА.
• Міліамперні межі: 25 мА; 50 мА; 100 мА; 200 мА.
• Амперні межі: 2,5 А; 5 А; 10 А; 20 А.
• Метод вимірювання: True RMS.
• Роздільна здатність: 10 мкА.
• Частотний діапазон: 40–400 Гц.
• Максимальне пікове значення струму: 30 А.
• Максимальне середньоквадратичне значення струму: 20 А RMS.
• Вхідний імпеданс для діапазону 0–20 А: 0,01 Ом.
• Вхідний імпеданс для діапазону 0–200 мА: 1 Ом.

Вхідний імпеданс залежить від струмового діапазону: для міліамперного входу та діапазону до 20 А наведено різні значення. Цю характеристику варто враховувати під час включення амперметра у вимірювальне коло. Для роботи через зовнішній трансформатор струму також потрібно враховувати його параметри та передбачений для CV-720 діапазон коефіцієнта трансформації.

Вимірювання потужності

Лабораторний ватметр CV-720 вимірює активну потужність до 12,8 кВт і повну потужність до 12 800 ВА. У докладних метрологічних характеристиках нижнє значення вимірювання потужності становить 10 мВт. Передбачений набір меж охоплює значення у ватах і кіловатах, що важливо під час зіставлення приладу з параметрами досліджуваного обладнання.

• Нижнє зазначене значення вимірювання потужності: 10 мВт.
• Межі у ватах: 2; 4; 8; 16; 32; 64; 128; 200; 400; 800 Вт.
• Межі у кіловатах: 1,6; 3,2; 6,4; 12,8 кВт.
• Максимальна активна потужність: 12 800 Вт.
• Максимальна повна потужність: 12 800 ВА.
• Точність, наведена в докладних характеристиках вимірювання потужності: 0,2%.

Активна та повна потужність подаються в різних одиницях: ватах і вольт-амперах відповідно. Під час вибору вимірювача необхідно перевіряти, яка саме величина потрібна для конкретного завдання. CV-720 передбачає вимірювання обох параметрів, а також коефіцієнта потужності.

Коефіцієнт потужності, трансформація та частота

Діапазон визначення коефіцієнта потужності становить від 0,001 до 1,000. Цей показник доповнює результати вимірювання потужності, напруги та струму. Для застосувань із трансформаторами передбачено коефіцієнт трансформації від 1 до 99 і можливість підключення зовнішнього трансформатора струму.

Частоту прилад вимірює в діапазоні від 40,00 до 400,0 Гц із заявленою точністю 0,1%. Частотний діапазон 40–400 Гц також зазначено для вимірювання змінної напруги та струму. Під час підбору ватметра потрібно зіставляти ці значення з частотою сигналу, з яким він працюватиме.

Дисплеї та опційні інтерфейси

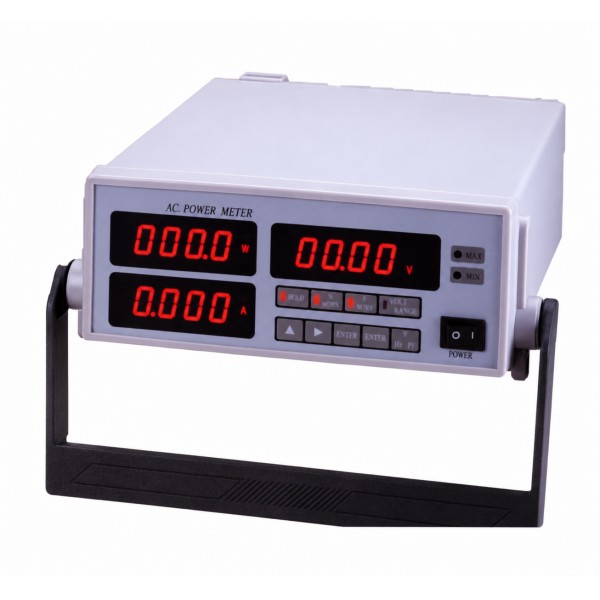

Вимірювач оснащений трьома дисплеями, кожен із яких має чотири знаки. Висота знаків становить 0,56 дюйма. Така організація індикації передбачена для відображення вимірюваних параметрів безпосередньо на приладі під час лабораторних і налагоджувальних робіт.

Для передавання результатів вимірювання може бути встановлений інтерфейс RS232 або RS485. Це опційне оснащення, яке не слід автоматично зараховувати до базового комплекту. Якщо потрібне виведення значень через зовнішній інтерфейс, необхідно перевірити виконання конкретного приладу та тип установленого інтерфейсу.

Живлення та умови експлуатації

Лабораторний вимірювач CV-720 живиться від мережі змінного струму напругою 90–264 В із частотою 50 або 60 Гц. Робоча температура становить від 0 до 50 °C. Перед вимірюваннями потрібно враховувати зазначений час прогрівання — понад 30 хвилин.

• Кількість дисплеїв: 3.
• Кількість знаків на кожному дисплеї: 4.
• Висота знаків: 0,56 дюйма.
• Час прогрівання: понад 30 хв.
• Робоча температура: від 0 до 50 °C.
• Температурний коефіцієнт: 0,01%.
• Напруга живлення: 90–264 В.
• Частота мережі живлення: 50 або 60 Гц.
• Маса: 2,8 кг.

Напругу живлення самого приладу потрібно відрізняти від напруги у вимірювальному колі. Для живлення передбачено діапазон 90–264 В, тоді як верхня межа вимірювання змінної напруги в докладних характеристиках становить 640 В. Це окремі параметри, кожен із яких має враховуватися під час підключення.

Заміна окремих лабораторних приладів

За наведеними характеристиками CV-720 може використовуватися замість низки окремих вольтметрів, амперметрів і ватметрів. У переліку для зіставлення зазначено такі моделі:

• Вольтметри: СВ3010/1, СВ3010/2, Д50551, Д5102, Э545.
• Амперметри: СА3010/1, СА3010/2, СА3010/3, Д50541, Д50542, Д50543, Д5100.
• Ватметри: СР3010/1, СР3010/2, Д5104, Д5105, Д5106, Д5107.

Можливість заміни для конкретного завдання визначають за потрібними діапазонами, точністю, частотою та умовами підключення. Наведений перелік допомагає порівняти функціональне призначення обладнання, проте під час підбору необхідно враховувати характеристики кожного вимірювального режиму CV-720.

Комплект постачання

• Лабораторний вимірювач потужності CV-720 — 1 шт.
• Керівництво з експлуатації російською мовою — 1 шт.
• Комплект вимірювальних щупів із затискачами типу «крокодил» — 1 комплект.

Інтерфейс RS232 або RS485 постачається опційно. Для вибору моделі на заміну знятому з виробництва CV-720 перейдіть до картки лабораторного вимірювача CV-721 та порівняйте його характеристики з вимогами до ваших вимірювань.
