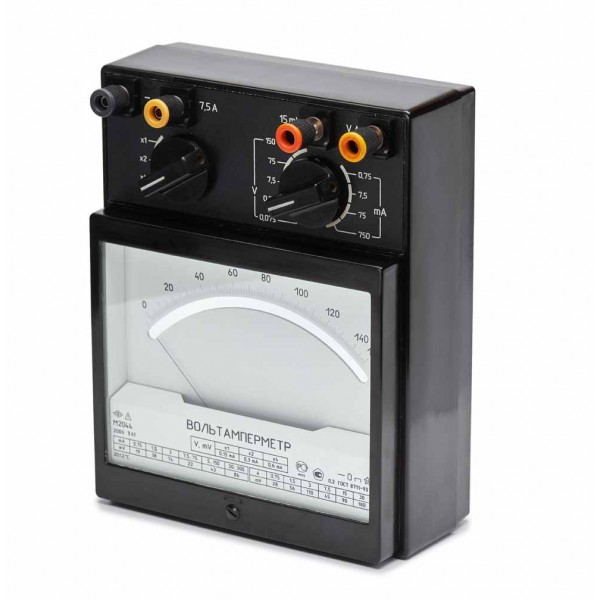

Лабораторний вольтамперметр М2044

Вольтамперметр М2044 — багатодіапазонний лабораторний вимірювальний прилад для вимірювання сили постійного струму та постійної напруги. Модель розрахована на роботу в широкому діапазоні електричних величин: струм вимірюється від 0,75 мА до 30 А, а напруга — від 15 мВ до 600 В. Завдяки цьому один прилад можна застосовувати для різних лабораторних, контрольних і метрологічних завдань, коли необхідно послідовно працювати як із малими сигналами, так і зі значно більшими значеннями струму або напруги.

М2044 належить до прецизійних вольтамперметрів постійного струму та має клас точності 0,2. Прилад застосовують під час повірки й калібрування менш точних вимірювальних приладів, а також для перевірки параметрів виробів у процесі виробництва, контролю та випробувань. Окремим практичним напрямом використання є вимірювання опору трансформаторів методом амперметра-вольтметра спільно з блоком живлення або акумулятором.

Призначення та особливості М2044

Вольтамперметр М2044 виконаний за магнітоелектричною системою та має стрілковий покажчик. Рівномірна шкала довжиною 150 мм спрощує візуальне зчитування показань у межах вибраного діапазону. Конструкцією передбачено антипаралаксний пристрій, який допомагає коректно спостерігати положення стрілки відносно шкали та зменшувати вплив помилки зчитування, пов’язаної з кутом огляду.

Багатодіапазонна структура М2044 дає змогу вибирати межу вимірювання відповідно до очікуваного значення параметра. Для струму передбачено окремі межі в міліамперах і амперах, а для напруги — у мілівольтах і вольтах. Такий набір діапазонів робить прилад придатним для лабораторної роботи з різними електричними колами постійного струму без необхідності використовувати окремий прилад для кожного рівня сигналу.

Важливою характеристикою М2044 є поєднання широких меж вимірювання з класом точності 0,2. Для користувача це означає, що прилад орієнтований не лише на загальну перевірку наявності напруги або струму, а й на завдання, де потрібне контрольоване вимірювання електричних параметрів у лабораторних умовах. Саме тому М2044 може використовуватися під час метрологічних робіт, перевірки іншої вимірювальної техніки та контролю параметрів електротехнічних виробів.

Діапазони вимірювання постійного струму

Для вимірювання постійного струму вольтамперметр М2044 має розширений набір меж. У міліамперному діапазоні доступні значення 0,75; 1,5; 3; 7,5; 15; 30; 75; 150; 300; 750; 1500 і 3000 мА. Для більших струмів передбачені межі 7,5; 15 і 30 А. Максимальна межа вимірювання постійного струму становить 30 А.

Наявність кількох послідовних меж дозволяє підібрати режим відповідно до конкретного електричного кола. Це особливо важливо під час лабораторних перевірок, коли в різних точках схеми або на різних етапах випробування значення струму можуть суттєво відрізнятися. М2044 охоплює як міліамперні значення, так і струми в десятки ампер, тому може використовуватися в широкому спектрі робіт із колами постійного струму.

Діапазони вимірювання постійної напруги

Для вимірювання постійної напруги М2044 підтримує межі 15; 30; 60; 75; 150 і 300 мВ, а також 0,75; 1,5; 3; 7,5; 15; 30; 75; 150; 300 і 600 В. Таким чином, прилад охоплює широкий діапазон — від низькорівневих мілівольтових сигналів до напруги 600 В постійного струму.

Технічні характеристики вольтамперметра М2044

Робота зі стрілковою шкалою

М2044 використовує стрілкову систему відображення результату, що є характерною особливістю класичних лабораторних електровимірювальних приладів. Рівномірна шкала довжиною 150 мм забезпечує достатній простір для візуального контролю положення стрілки. Антипаралаксний пристрій доповнює конструкцію шкали та призначений для коректнішого зчитування показань.

Під час роботи з багатодіапазонним приладом важливо правильно вибирати межу вимірювання з урахуванням очікуваної величини струму або напруги. Для М2044 передбачено багато ступенів вимірювання, тому одна й та сама шкала може використовуватися для різних режимів відповідно до налаштування приладу. Такий підхід характерний для лабораторних аналогових вольтамперметрів і дозволяє охопити значний діапазон значень у межах одного корпусу.

Застосування в лабораторії та під час контролю

Лабораторний вольтамперметр М2044 може застосовуватися там, де необхідно вимірювати постійну напругу й постійний струм із класом точності 0,2. В описі приладу окремо зазначено використання під час повірки та калібрування менш точних засобів вимірювання. Також М2044 призначений для перевірки параметрів виробів при виробництві, контролі та випробуваннях.

Ще один зазначений варіант застосування — вимірювання опору трансформаторів методом амперметра-вольтметра. У такій схемі М2044 використовується спільно з блоком живлення або акумулятором. Широкий набір струмових і напругових меж дає можливість вибирати потрібний режим відповідно до параметрів конкретного вимірювання.

Умови експлуатації

Вольтамперметр М2044 розрахований на роботу за температури навколишнього повітря від 10 до 35 °C. Для відносної вологості в характеристиках зазначено значення до 80 % при температурі 20 °C. Дотримання встановлених умов експлуатації важливе для лабораторного вимірювального обладнання, оскільки технічні та метрологічні характеристики приладу нормуються для визначеного робочого середовища.

Габарити М2044 становлять 24 × 20 × 10 см, а маса — до 3 кг. Такі параметри відповідають формату лабораторного приладу, який можна розмістити на робочому столі або вимірювальному стенді. Перед використанням варто врахувати достатній простір для самого вольтамперметра, підключення проводів і безпечної роботи з досліджуваним електричним колом.

Комплект постачання

У комплект постачання, зазначений у картці товару, входять лабораторний вольтамперметр М2044 — 1 шт. та комплект каліброваних проводів з опором 0,035 Ом — 1 комплект. Свідоцтво про повірку або сертифікат калібрування пропонується за додаткову оплату.

Чому варто обрати М2044 для вимірювань постійного струму

Головна особливість М2044 — поєднання двох вимірювальних функцій в одному лабораторному приладі: вимірювання постійного струму та постійної напруги. Діапазон за струмом охоплює значення від 0,75 мА до 30 А, а за напругою — від 15 мВ до 600 В. Це дозволяє використовувати одну модель для різних за рівнем сигналу вимірювань, не виходячи за межі її технічних характеристик.

Клас точності 0,2 робить М2044 придатним для точних лабораторних завдань, а стрілкова шкала довжиною 150 мм з антипаралаксним пристроєм орієнтована на контрольоване зчитування результату. Прилад буде доречним, коли потрібен саме аналоговий багатодіапазонний вольтамперметр постійного струму з чітко визначеними межами вимірювання та можливістю застосування під час перевірки, контролю й випробувань.

Вольтамперметр М2044: ключові параметри для вибору

Під час вибору М2044 насамперед потрібно зіставити його межі з параметрами майбутнього вимірювання. Для струму максимальне значення становить 30 А, для напруги — 600 В. Якщо потрібні вимірювання малих сигналів, прилад має окремі межі від 0,75 мА за струмом і від 15 мВ за напругою. Це одна з ключових переваг багатодіапазонної конструкції: користувач отримує набір послідовних меж для різних режимів роботи.

Також слід враховувати клас точності 0,2, робочу температуру від 10 до 35 °C, допустиму відносну вологість до 80 % при 20 °C, габарити 24 × 20 × 10 см і масу до 3 кг. Якщо ці характеристики відповідають вимогам вашої лабораторії, стенда або контрольної операції, М2044 може використовуватися як спеціалізований засіб вимірювання постійного струму та постійної напруги.
