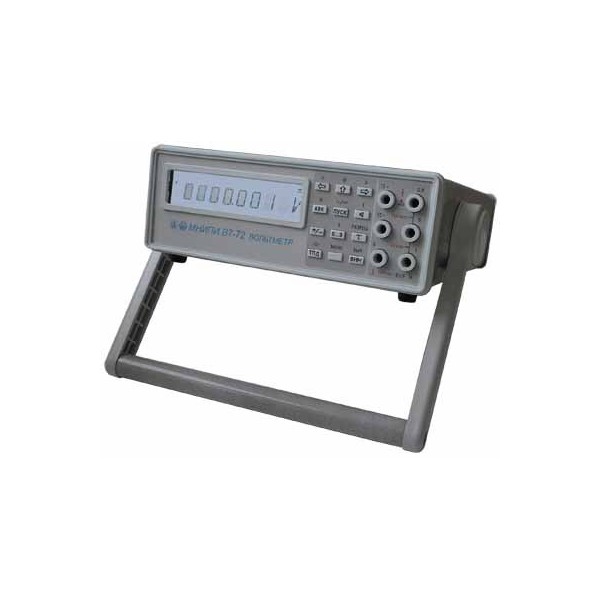

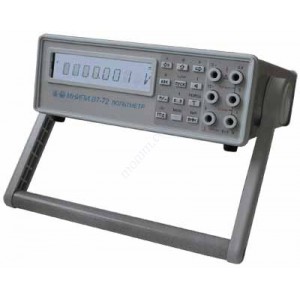

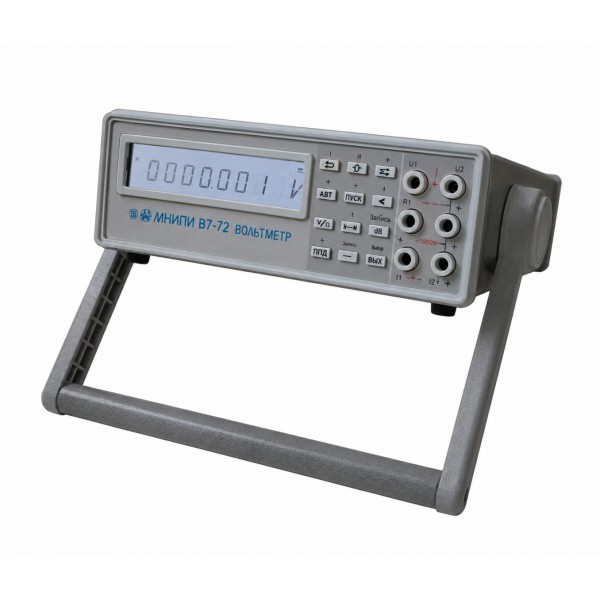

Універсальний цифровий вольтметр В7-72

В7-72 — універсальний цифровий вольтметр для вимірювання постійної напруги, середньоквадратичного значення змінної напруги, сили постійного та змінного струму, а також електричного опору постійному струму. Прилад поєднує високу точність, розвинені функції оброблення результатів і можливість підключення до комп’ютера через інтерфейси IEEE 488 та RS232C.

Вольтметр має формати індикації 5,5 і 6,5 розряду, автоматичний та ручний вибір піддіапазону, РК-індикатор із підсвічуванням. Внутрішня оперативна пам’ять вміщує до 500 результатів вимірювань. Для опрацювання даних передбачено до 10 програм, зокрема усереднення, пошук екстремумів, допусковий контроль і вимірювання в децибелах.

Базова похибка В7-72 становить 0,003%. Для конкретних вимірюваних величин точність наведена окремо в таблиці характеристик. Такий поділ важливий під час вибору приладу: найменше значення похибки не поширюється на всі режими, діапазони та частоти.

Основні вимірювальні можливості

В7-72 об’єднує функції вольтметра, амперметра та омметра. Це дає змогу послідовно перевіряти напругу, струм і опір за допомогою одного лабораторного приладу. Для змінних сигналів передбачено вимірювання середньоквадратичного значення, а допустимі частотні діапазони зазначені окремо для напруги та струму.

• Вимірювання постійної напруги від 2 мкВ до 1000 В.
• Вимірювання змінної напруги від 1 мВ до 700 В у діапазоні частот від 10 Гц до 1 МГц.
• Вимірювання сили постійного струму від 200 мкА до 2 А.
• Вимірювання сили змінного струму від 10 мА до 2 А у діапазоні частот від 20 Гц до 5 кГц.
• Вимірювання електричного опору постійному струму від 1 Ом до 2 ГОм.

Під час підбору вольтметра для конкретного завдання потрібно зіставляти величину сигналу з відповідним діапазоном вимірювання. Для змінної напруги та змінного струму додатково враховують частоту. Це дозволяє оцінити придатність В7-72 за тими характеристиками, які безпосередньо стосуються запланованої роботи.

Вимірювання постійної напруги

Діапазон вимірювання постійної напруги становить від 2 мкВ до 1000 В. Заявлена точність — ±(0,003–0,004)%. Цей режим є одним з основних для В7-72 та поєднує вимірювання малих напруг із можливістю роботи на значно вищих рівнях сигналу в межах установлених характеристик.

Піддіапазон можна вибирати автоматично або вручну. Автоматичний вибір зменшує кількість ручних налаштувань під час зміни вимірюваної величини. Ручний режим дає змогу самостійно встановити потрібний піддіапазон відповідно до умов роботи.

Вимірювання змінної напруги та струму

Для змінної напруги передбачено діапазон від 1 мВ до 700 В за частот від 10 Гц до 1 МГц. Точність наведена в межах ±(0,1–8)%. Вольтметр вимірює середньоквадратичне значення напруги, тому під час зіставлення результатів потрібно враховувати саме цей спосіб представлення величини.

Силу змінного струму прилад вимірює від 10 мА до 2 А за частот від 20 Гц до 5 кГц. Заявлена точність становить ±(0,15–0,4)%. Частотні можливості цього режиму відрізняються від режиму змінної напруги, тому верхню межу 1 МГц не слід переносити на вимірювання струму.

Вимірювання постійного струму та опору

Діапазон вимірювання сили постійного струму становить від 200 мкА до 2 А, точність — ±(0,025–0,03)%. Наявність цього режиму доповнює вимірювання напруги та дає змогу використовувати В7-72 для роботи з кількома основними електричними величинами.

Електричний опір постійному струму вимірюється від 1 Ом до 2 ГОм. Для цього режиму зазначено точність ±(0,0085–0,035)%. Під час оцінювання результату потрібно враховувати вибраний піддіапазон і умови, за яких нормуються метрологічні характеристики приладу.

Технічні характеристики В7-72

Математичне оброблення та додаткові функції

Універсальний вольтметр В7-72 підтримує до 10 програм математичного оброблення результатів. Додаткові можливості охоплюють перевірку діодів, вимірювання температури й потужності, роботу з допусками та опрацювання послідовностей вимірювань. Це дозволяє виконувати частину обчислень і перевірок засобами самого приладу.

• Тестування діодів.
• Вимірювання температури.
• Вимірювання потужності.
• Допусковий контроль.
• Пошук екстремумів.
• Усереднення результатів вимірювань, цифрова фільтрація.
• Вимірювання в децибелах.
• Накопичення та перегляд масиву даних.
• Разовий запуск.

Допусковий контроль використовується для оцінювання результатів відносно заданих меж. Пошук екстремумів допомагає визначати крайні значення в послідовності вимірювань. Усереднення та цифрова фільтрація призначені для оброблення результатів, коли потрібно працювати з кількома послідовними показами.

Накопичення даних і разовий запуск відповідають різним способам організації роботи: прилад дає змогу працювати як із масивом результатів, так і з окремим вимірюванням. Потрібний режим вибирають відповідно до завдання та порядку роботи, наведеного в експлуатаційній документації.

Пам’ять результатів і підключення до комп’ютера

Внутрішня оперативна пам’ять В7-72 зберігає до 500 результатів вимірювань. Накопичений масив можна переглядати, що корисно для зіставлення послідовних значень. Місткість пам’яті слід враховувати під час планування серії вимірювань.

Для зв’язку з комп’ютером передбачено інтерфейси IEEE 488 та RS232C. Їх наявність важлива, якщо лабораторний вольтметр потрібно використовувати разом з іншими засобами збирання та опрацювання даних. Під час підготовки підключення необхідно зіставити інтерфейс приладу з обладнанням робочого місця.

Вбудоване математичне оброблення доповнює можливість зв’язку з ПК. Частину операцій можна виконувати безпосередньо у вольтметрі, використовуючи передбачені програми, пам’ять і перегляд результатів. Конкретний порядок взаємодії через інтерфейси визначається документацією приладу.

Індикація та керування піддіапазонами

В7-72 оснащений рідкокристалічним індикатором із підсвічуванням. Підсвічування полегшує зчитування показів за недостатнього освітлення робочого місця. Передбачені формати індикації 5,5 і 6,5 розряду, які потрібно відрізняти від характеристики точності: кількість відображуваних розрядів сама по собі не визначає похибку вимірювання.

Автоматичний і ручний вибір піддіапазону дозволяють організувати роботу відповідно до характеру сигналу. Якщо вимірювана величина змінюється, можна використовувати автоматичний режим. Для роботи на визначеному піддіапазоні передбачене ручне встановлення.

Загальні характеристики

Умови експлуатації

Для розміщення В7-72 на робочому місці слід врахувати габарити 80 × 220 × 300 мм, масу 3,2 кг і параметри мережевого живлення. Робочі умови необхідно зіставляти з температурою та вологістю приміщення, у якому використовуватиметься прилад.

Вибір В7-72 для лабораторних вимірювань

В7-72 зазначений як заміна вольтметрів і мультиметрів типів В7-34, В7-39, В7-40, В7-46, В7-54, Fluke 8845 та Fluke 8846. Під час заміни обладнання потрібно зіставити необхідні діапазони, точність, функції та інтерфейси з вимогами конкретного робочого місця.

Щоб купити універсальний цифровий вольтметр В7-72 в Україні, визначте основні вимірювані величини та потрібні режими оброблення даних. Прилад поєднує вимірювання напруги, струму й опору з пам’яттю на 500 результатів, цифровою фільтрацією та інтерфейсами зв’язку з ПК. Ціна договірна.
