Кіловольтметр С-100 — електростатичний вимірювач високої напруги до 75 кВ

Кіловольтметр С-100 — електровимірювальний прилад електростатичної системи, призначений для вимірювання високої напруги постійного та змінного струму. Модель забезпечує вимірювання в діапазоні від 0 до 75 кВ і може використовуватися в електротехнічних лабораторіях, під час випробувань високовольтного обладнання та контролю параметрів електричних установок.

Прилад має три діапазони вимірювання: 0–25 кВ, 0–50 кВ і 0–75 кВ. Нормальна частота становить 50 Гц, а робоча область частот охоплює діапазон від 45 Гц до 0,5 МГц. Завдяки цьому кіловольтметр С-100 може застосовуватися для вимірювання як постійної, так і змінної високої напруги в межах установлених технічних характеристик.

Особливістю конструкції є електростатична вимірювальна система зі світловим покажчиком. Вимірювальний механізм розташований усередині електрода, а рухома частина закріплена на розтяжці. Довжина шкали становить 130 мм, що забезпечує можливість візуального зчитування результатів вимірювання.

Кіловольтметр С-100 виконаний як переносний прилад для спеціалізованих електричних вимірювань. Його габаритні розміри становлять 230 × 762 × 600 мм, маса — 30 кг. Такі характеристики необхідно враховувати під час організації робочого місця, транспортування та розміщення обладнання.

Особливість пропозиції: прилад зі складського зберігання, після консервації, з повіркою. Це важлива інформація для підприємств і лабораторій, яким потрібне високовольтне вимірювальне обладнання з підтвердженими метрологічними характеристиками.

Призначення та сфери застосування кіловольтметра С-100

Вимірювання високої напруги є важливою частиною випробувань електрообладнання, перевірки ізоляційних систем і дослідження високовольтних електричних кіл. Для таких завдань необхідні спеціалізовані вимірювальні прилади, розраховані на відповідні рівні напруги.

Кіловольтметр С-100 призначений для безпосереднього вимірювання напруги постійного та змінного струму в межах передбачених діапазонів. Електростатична система дозволяє визначати значення напруги за допомогою механічного вимірювального механізму, дія якого ґрунтується на електростатичних силах.

Основні напрями використання С-100:

• Електротехнічні лабораторії. Вимірювання високої напруги під час проведення лабораторних досліджень і випробувань.
• Високовольтні випробувальні установки. Контроль напруги в електричних колах, параметри яких відповідають характеристикам приладу.
• Перевірка електроізоляційних матеріалів. Вимірювання напруги під час випробувань, що проводяться за відповідними методиками.
• Дослідницькі роботи. Використання в електричних схемах, де необхідно контролювати постійну або змінну напругу високого рівня.
• Виробничі лабораторії. Вимірювальний контроль під час перевірки електротехнічного обладнання.
• Обслуговування високовольтного обладнання. Проведення спеціалізованих вимірювань у межах допустимих параметрів приладу.

С-100 належить до професійного вимірювального обладнання. Його використання передбачає дотримання вимог електробезпеки та застосування відповідної методики виконання високовольтних вимірювань.

Діапазони вимірювання високої напруги

Кіловольтметр С-100 має три діапазони вимірювання, що дозволяє використовувати один прилад для контролю різних рівнів високої напруги.

• 0–25 кВ — діапазон вимірювання напруги до 25 000 В.
• 0–50 кВ — діапазон вимірювання напруги до 50 000 В.
• 0–75 кВ — максимальний діапазон, розрахований на напругу до 75 000 В.

Наявність кількох діапазонів дозволяє вибирати відповідну шкалу з урахуванням очікуваного значення напруги. Це має значення під час роботи з високовольтними джерелами, випробувальними установками та іншими електричними системами.

Максимальна вимірювана напруга становить 75 кВ. Цей параметр визначає верхню межу можливостей кіловольтметра та повинен враховуватися під час його застосування.

Під час планування вимірювань важливо розрізняти робочий діапазон конкретного режиму та максимально допустиму напругу приладу. Обладнання необхідно використовувати відповідно до технічної документації й установлених вимог безпеки.

Вимірювання постійної та змінної напруги

Однією з основних особливостей С-100 є можливість роботи з двома видами електричної напруги: постійною та змінною.

Вимірювання постійної напруги застосовується в електричних колах і випробувальних системах із постійним електричним потенціалом. Для такого режиму важливими характеристиками є допустимий струм витоку та верхня межа вимірювання.

Для С-100 зазначено, що за постійної напруги 75 кВ струм витоку не перевищує 8 мкА. Цей параметр характеризує електричне навантаження, яке прилад створює у вимірюваному колі.

Вимірювання змінної напруги передбачене в робочій області частот від 45 Гц до 0,5 МГц. Нормальна частота приладу становить 50 Гц.

Такий діапазон частот дозволяє використовувати кіловольтметр не лише для вимірювань на промисловій частоті, а й у спеціалізованих високовольтних колах зі змінною напругою в межах заявленої робочої області.

Під час вимірювання змінної напруги необхідно враховувати частоту сигналу та метрологічні характеристики приладу для відповідних умов роботи.

Електростатична система вимірювання С-100

Принцип роботи кіловольтметра С-100 ґрунтується на електростатичній взаємодії елементів вимірювального механізму.

Коли до вимірювальної системи прикладається напруга, між її електродами виникають електростатичні сили. Їхня дія створює механічне переміщення рухомої частини приладу. Величина цього переміщення пов'язана з прикладеною напругою та відображається за допомогою відлікового пристрою.

На відміну від магнітоелектричних вимірювальних систем, принцип дії електростатичного кіловольтметра безпосередньо пов'язаний із впливом електричного поля.

Ця особливість пояснює можливість використання приладу для вимірювання як постійної, так і змінної напруги.

Вимірювальний механізм С-100 розташований усередині електрода з відліковим пристроєм. Рухома частина закріплена на розтяжці, а для зчитування результатів використовується світловий покажчик.

Конструкція орієнтована на вимірювання високої напруги, коли необхідно враховувати вплив вимірювального приладу на досліджуване електричне коло.

Світловий покажчик і відлікова шкала

У кіловольтметрі С-100 застосовується оптична система відліку показників. Замість звичайного механічного покажчика використовується світловий індикатор, положення якого відповідає вимірюваному значенню напруги.

Довжина шкали становить 130 мм. За її допомогою оператор визначає показники вимірювального механізму.

Світловий спосіб відліку є характерною особливістю конструкції С-100. Така система дає змогу зчитувати положення рухомого вимірювального елемента за допомогою оптичного відображення.

Для роботи освітлювача передбачені окремі варіанти електроживлення. Лампа може живитися від мережі змінного струму напругою 127 або 220 В, а також від джерела напругою 6 В постійного чи змінного струму.

Живлення освітлювача необхідно відрізняти від високої напруги, яку вимірює прилад. Джерело живлення лампи використовується для роботи системи світлового відліку.

Частотні характеристики кіловольтметра

Під час вимірювання змінної високої напруги частотні характеристики приладу мають важливе значення. Вони визначають область, у якій допускається використання вимірювальної системи.

Для кіловольтметра С-100 встановлено такі параметри:

• Нормальна частота — 50 Гц.
• Робоча область частот — від 45 Гц до 0,5 МГц.
• Вхідна ємність на частотах до 0,5 МГц — не більше 18 пФ.
• Власна резонансна частота — не нижче 150 МГц.

Вхідна ємність є важливим параметром вимірювального приладу, оскільки вона може впливати на характеристики електричного кола, до якого підключається кіловольтметр.

Для С-100 її значення не перевищує 18 пФ у зазначеній робочій області частот. Цей параметр необхідно враховувати під час вимірювань, особливо якщо електрична схема чутлива до додаткового ємнісного навантаження.

Власна резонансна частота становить не менше 150 МГц. Водночас це не означає, що прилад призначений для вимірювання змінної напруги на частотах до 150 МГц. Робоча область вимірювання обмежена значенням 0,5 МГц.

Технічні характеристики кіловольтметра С-100

Час установлення показників і особливості відліку

Час установлення показників кіловольтметра С-100 становить не більше 6 секунд. Ця характеристика визначає тривалість перехідного процесу після зміни прикладеної напруги.

Під час використання електростатичного вимірювального механізму необхідно враховувати, що його рухома частина реагує на зміну електричного поля. Тому для зчитування результату потрібен час, протягом якого показання встановлюються.

Параметр 6 секунд важливо враховувати під час планування лабораторних вимірювань, особливо якщо значення прикладеної напруги змінюється між окремими етапами випробування.

Світловий покажчик відображає положення вимірювального механізму на шкалі довжиною 130 мм. Зчитування результатів проводиться відповідно до шкали вибраного діапазону.

Для отримання коректних результатів необхідно дотримуватися умов експлуатації та порядку роботи, установлених технічною документацією С-100.

Струм витоку та вхідна ємність

Під час вимірювання високої напруги важливо враховувати не лише максимальний діапазон приладу, а й його електричні характеристики, які можуть впливати на досліджуване коло.

Для кіловольтметра С-100 зазначено струм витоку не більше 8 мкА за постійної напруги 75 кВ. Це один із параметрів, які необхідно враховувати під час використання приладу в колах постійного струму.

Іншою характеристикою є вхідна ємність. У робочій області частот до 0,5 МГц вона не перевищує 18 пФ.

Наявність вхідної ємності означає, що підключення вимірювального приладу може створювати додаткове ємнісне навантаження для джерела сигналу. Ступінь такого впливу залежить від параметрів електричного кола та частоти напруги.

Урахування цих характеристик має значення під час роботи з високовольтними випробувальними установками та спеціалізованими електричними схемами.

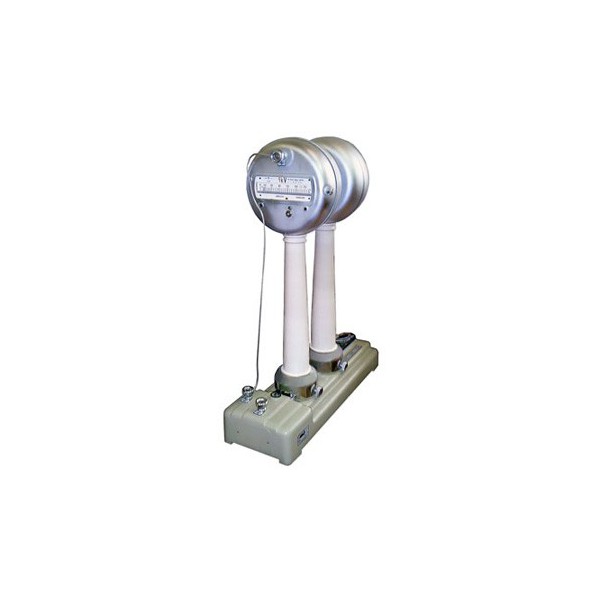

Конструкція та габаритні особливості С-100

Кіловольтметр С-100 має електростатичну вимірювальну систему з механічним відліковим пристроєм. Вимірювальний механізм розміщений усередині електрода, а рухома частина закріплена на розтяжці.

Для відображення результатів використовується світловий покажчик. Конструкція приладу передбачає окреме живлення лампи освітлювача.

Габаритні розміри становлять 230 × 762 × 600 мм. Маса приладу — 30 кг.

Попри те, що С-100 належить до переносного вимірювального обладнання, його розміри та маса потребують відповідної організації транспортування й робочого простору.

Під час розміщення кіловольтметра необхідно враховувати вимоги високовольтних вимірювань, умови електробезпеки та рекомендації експлуатаційної документації.

Відповідність технічним стандартам

За стійкістю до кліматичних і механічних впливів кіловольтметр С-100 відповідає вимогам ГОСТ 22261-76 для групи 2.

Крім того, у технічному описі зазначена відповідність ГОСТ 8711-78 і технічним умовам ТУ 25-04.902-73.

Ці нормативні позначення належать до вихідної технічної документації приладу та характеризують вимоги, відповідно до яких він розроблявся й виготовлявся.

Під час використання С-100 у сучасних метрологічних або випробувальних лабораторіях необхідно окремо перевіряти відповідність приладу чинним вимогам конкретної методики та сфери застосування.

Стан приладу та повірка

Запропонований кіловольтметр С-100 перебував на складському зберіганні та постачається після консервації.

У картці товару зазначено наявність повірки. Для високовольтних вимірювальних приладів це важлива інформація, оскільки під час виконання метрологічних робіт необхідно використовувати обладнання з підтвердженими характеристиками.

Перед оформленням замовлення рекомендується уточнити дату останньої повірки, її чинність, наявність відповідних документів і фактичний технічний стан конкретного екземпляра.

Оскільки йдеться про прилад зі складського зберігання, перевірка комплектності та документації має особливе значення для подальшого введення обладнання в експлуатацію.

На що звернути увагу під час вибору кіловольтметра?

Під час придбання високовольтного вольтметра необхідно визначити максимальне значення напруги, яке планується вимірювати. Для С-100 верхня межа становить 75 кВ, а окремі діапазони розраховані на 25, 50 і 75 кВ.

Другий важливий параметр — характер вимірюваної напруги. С-100 допускає роботу з постійною та змінною напругою. Для змінного струму робоча область частот становить 45 Гц – 0,5 МГц.

Також необхідно враховувати вхідну ємність, струм витоку, час установлення показників і конструктивні особливості відлікового механізму.

Окрему увагу варто приділити умовам розміщення. Прилад має масу 30 кг та порівняно великі габарити, тому потребує відповідного робочого місця.

Для метрологічних завдань необхідно уточнювати документальне підтвердження повірки та відповідність характеристик С-100 вимогам конкретної випробувальної або вимірювальної установки.

Купити кіловольтметр С-100 в Україні

Електростатичний кіловольтметр С-100 призначений для вимірювання високої напруги постійного та змінного струму до 75 кВ. Прилад має три діапазони вимірювання, світловий відліковий пристрій і робочу область частот від 45 Гц до 0,5 МГц.

Кіловольтметр може застосовуватися в електротехнічних лабораторіях, під час високовольтних випробувань та спеціалізованих вимірювань електричних параметрів.

Запропонований екземпляр — зі складського зберігання, після консервації, з повіркою. Вартість договірна.

Перед тим як купити кіловольтметр С-100, рекомендується уточнити його наявність, технічний стан, комплектність і документи про повірку.
