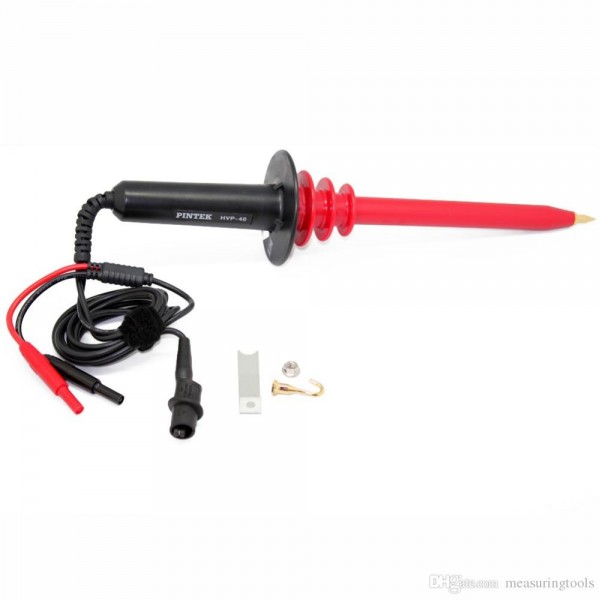

Дільник напруги HVP-40 для вимірювання високої напруги до 40 кВ

Дільник напруги HVP-40 — це професійний високовольтний пробник, призначений для розширення вимірювального діапазону мультиметра, вольтметра або сумісного осцилографа. Прилад дає змогу вимірювати постійну напругу від 0 до 40 кВ і змінну напругу до 28 000 В RMS, перетворюючи високовольтний сигнал у безпечніше для підключеного вимірювального обладнання значення.

HVP-40 працює як пасивний резистивний дільник із коефіцієнтом 1:1000. Це означає, що напруга на виході пробника у 1000 разів менша за напругу, прикладену до його високовольтного входу. Наприклад, за вхідної напруги 10 кВ підключений мультиметр має показати приблизно 10 В, а за вхідної напруги 40 кВ — приблизно 40 В. Для отримання фактичного значення показання вимірювального приладу необхідно помножити на 1000.

Вхідний опір дільника становить 1000 МОм. Високе значення опору допомагає зменшити навантаження на досліджуване високовольтне коло та обмежити струм через пробник. Максимальний струм навантаження становить до 40 мкА за напруги 40 кВ DC, а максимальна потужність — до 1,6 Вт.

Дільник напруги HVP-40 підходить для сервісного обслуговування високовольтних блоків живлення, електронно-променевих систем, рентгенівського обладнання, іонізаторів, електростатичних установок, лабораторних джерел, промислової електроніки та іншого обладнання, у якому потрібно вимірювати напругу, що перевищує стандартний діапазон звичайного мультиметра.

Основні можливості високовольтного пробника HVP-40

• вимірювання постійної напруги від 0 до 40 кВ;
• вимірювання змінної напруги до 28 000 В RMS;
• коефіцієнт ділення 1:1000;
• вихідне співвідношення 1 кВ / 1 В;
• вхідний опір 1000 МОм;
• смуга частот до 300 Гц;
• точність 1 % у діапазоні від 0 до 20 кВ DC;
• точність 2 % для постійної напруги понад 20 кВ;
• точність змінної напруги 2 %;
• температурний коефіцієнт до 200 PPM/°C;
• максимальний струм навантаження до 40 мкА за 40 кВ DC;
• максимальна потужність до 1,6 Вт;
• довжина з’єднувального проводу 1 м;
• робоча температура від 0 до 50 °C;
• габарити 350 × 75 × 75 мм;
• можливість використання з мультиметром, вольтметром або сумісним осцилографом;
• робота без батарей і зовнішнього живлення.

Технічні характеристики HVP-40

Для чого потрібен дільник високої напруги

Стандартний цифровий мультиметр зазвичай не розрахований на пряме підключення до джерел напруги в десятки кіловольт. Навіть якщо дисплей приладу має достатню кількість розрядів, його вхідні ланцюги, ізоляція, щупи та внутрішні захисні компоненти можуть не витримати такої напруги.

HVP-40 виконує функцію зовнішнього високовольтного перетворювача. Усередині пробника розташований високоомний резистивний ланцюг, який знижує напругу у співвідношенні 1:1000. Після цього мультиметр вимірює вже зменшене значення.

Такий принцип дозволяє використовувати звичайний високоякісний вимірювальний прилад як кіловольтметр. Водночас безпечність і точність залежать від правильного підключення, відповідності вхідного опору мультиметра, справності пробника та кваліфікації користувача.

Коефіцієнт ділення 1:1000

Коефіцієнт 1:1000 є головною характеристикою HVP-40. Кожна 1000 В на вході відповідає приблизно 1 В на виході. Показання мультиметра потрібно перераховувати з урахуванням цього співвідношення.

Зазначені значення пояснюють принцип перерахунку. Під час реального вимірювання потрібно враховувати точність самого дільника, похибку мультиметра, вхідний опір підключеного приладу, частоту сигналу та умови навколишнього середовища.

Вимірювання постійної напруги до 40 кВ

HVP-40 дозволяє вимірювати постійну напругу в діапазоні від 0 до 40 кВ. У діапазоні від 0 до 20 кВ заявлена точність становить 1 %, а за напруги понад 20 кВ — 2 %.

Пробник може використовуватися для контролю високовольтних джерел постійного струму, блоків живлення електронно-променевих трубок, генераторів іонізації, фотопомножувачів, лабораторних установок, електростатичних систем та інших пристроїв.

Перед вимірюванням потрібно переконатися, що напруга не перевищує 40 кВ DC. Слід також враховувати можливі імпульсні перенапруження, пульсації та нестабільність джерела. Якщо пікове значення може перевищувати номінальну межу пробника, використання HVP-40 є неприпустимим.

Вимірювання змінної напруги до 28 000 В RMS

Максимальна змінна напруга становить 28 000 В RMS. Точність змінної напруги заявлена на рівні 2 %, а смуга частот — до 300 Гц.

Значення RMS відображає діюче значення змінної напруги. Для синусоїдального сигналу воно пов’язане з піковою амплітудою, яка є більшою за RMS. Саме тому під час роботи потрібно враховувати не лише показання приладу, а й форму сигналу та можливі піки.

HVP-40 призначений для низькочастотних високовольтних вимірювань. Він не є широкосмуговим осцилографічним пробником для аналізу швидких імпульсів, крутих фронтів або високочастотних перетворювачів.

Смуга частот до 300 Гц

Смуга пропускання HVP-40 становить до 300 Гц. Це означає, що пробник розрахований на постійну напругу та низькочастотні сигнали.

Його можна використовувати для вимірювання мережевої частоти 50 або 60 Гц та інших низькочастотних високовольтних сигналів у межах заявленої смуги. Для вимірювань за частоти понад 300 Гц потрібен інший пробник із відповідною смугою пропускання.

На високих частотах паразитна ємність і розподілені параметри резистивного ланцюга можуть змінювати реальний коефіцієнт ділення. Тому не слід застосовувати HVP-40 для вимірювань поза заявленою частотною областю.

Вхідний опір 1000 МОм

Вхідний опір пробника становить 1000 МОм, або 1 ГОм. Таке високе значення зменшує струм, який відбирається від досліджуваного кола, і допомагає мінімізувати вплив вимірювального обладнання на роботу джерела.

За максимальної постійної напруги 40 кВ струм навантаження становить до 40 мкА. Для потужних джерел це невелике навантаження, однак у високоомних або малопотужних схемах навіть такий струм може змінювати фактичну напругу.

Під час роботи з електростатичними генераторами, помножувачами напруги, фотопомножувачами та іншими джерелами з великим внутрішнім опором потрібно враховувати можливе просідання напруги після підключення пробника.

Сумісність із мультиметром

Для коректної роботи HVP-40 потрібно підключати до мультиметра або вольтметра з відповідним вхідним опором. Найчастіше високовольтні дільники такого типу розраховані на вимірювальний прилад із вхідним опором 10 МОм.

Якщо вхідний опір мультиметра відрізняється, загальний коефіцієнт ділення може змінитися. У результаті показання будуть систематично завищеними або заниженими.

Перед використанням потрібно перевірити технічну документацію мультиметра. Вхідний опір у режимі вимірювання напруги має відповідати вимогам HVP-40, а вибраний діапазон повинен безпечно приймати вихідний сигнал до 40 В.

Точність мультиметра також впливає на загальний результат. Підсумкова похибка складається з похибки дільника, вимірювального приладу та додаткових факторів.

Використання з вольтметром

HVP-40 можна застосовувати з лабораторним або панельним вольтметром, якщо його вхідні характеристики відповідають вимогам пробника. Така комбінація дозволяє створити стаціонарну систему контролю високої напруги.

Під час стаціонарного використання потрібно забезпечити надійне механічне закріплення пробника, достатні ізоляційні відстані та захист персоналу від доступу до високовольтних частин.

Не рекомендується залишати HVP-40 підключеним до високовольтного джерела без нагляду, якщо система не спроєктована для постійного вимірювання та не має відповідних захисних огороджень.

Використання з осцилографом

У картці товару HVP-40 зазначений як доповнення до мультиметра, вольтметра або осцилографа. Підключення до осцилографа можливе лише за умови повної відповідності його вхідного опору, допустимої напруги та схеми заземлення.

Більшість настільних осцилографів мають заземлений через захисний провідник корпус і зовнішній контакт входу. Неправильне підключення заземлення пробника може створити коротке замикання або небезпечний струм через захисне заземлення.

HVP-40 має смугу до 300 Гц, тому він підходить лише для спостереження повільних сигналів. Для імпульсних блоків живлення, швидких фронтів і високочастотних процесів необхідний спеціалізований високовольтний осцилографічний пробник.

Температурний коефіцієнт до 200 PPM/°C

Опір внутрішнього резистивного ланцюга змінюється залежно від температури. Температурний коефіцієнт HVP-40 становить до 200 PPM/°C.

Для точних вимірювань бажано дати пробнику та мультиметру стабілізуватися за температури робочого приміщення. Не слід виконувати відповідальні вимірювання одразу після перенесення приладу з холоду в тепле середовище.

Робочий температурний діапазон становить від 0 до 50 °C. Виходити за ці межі не рекомендується, оскільки точність, ізоляційні властивості та механічний стан матеріалів можуть змінюватися.

Максимальна потужність до 1,6 Вт

За максимальної напруги внутрішній резистивний ланцюг розсіює електричну потужність. Для HVP-40 максимальна потужність зазначена як до 1,6 Вт.

Тривале вимірювання поблизу верхньої межі може спричиняти нагрівання корпусу. Потрібно дотримуватися рекомендацій щодо тривалості роботи, не накривати пробник теплоізоляційними матеріалами та не використовувати його поблизу джерел додаткового нагрівання.

Після вимірювання високої напруги необхідно дати внутрішнім компонентам розрядитися. Не слід одразу торкатися контактів або змінювати схему підключення без перевірки відсутності залишкового потенціалу.

Сфери застосування HVP-40

• високовольтні лабораторні джерела живлення;
• електронно-променеві трубки та монітори;
• телевізійне й радіотехнічне обладнання;
• рентгенівські джерела та високовольтні блоки;
• іонізатори й озонатори;
• електростатичні установки;
• фотопомножувачі;
• високовольтні помножувачі;
• промислова електроніка;
• джерела запалювання;
• навчальні лабораторії;
• сервісне обслуговування спеціальної техніки;
• діагностика високовольтних перетворювачів;
• вимірювання низькочастотної напруги до 300 Гц.

Для кого призначений високовольтний пробник

Купити дільник напруги HVP-40 доцільно:

• інженерам-електронікам;
• працівникам високовольтних лабораторій;
• сервісним спеціалістам;
• майстрам із ремонту промислової електроніки;
• розробникам високовольтних джерел живлення;
• працівникам науково-дослідних установ;
• викладачам і лаборантам технічних навчальних закладів;
• спеціалістам із ремонту рентгенівського обладнання;
• радіоаматорам із достатньою кваліфікацією;
• підприємствам, які обслуговують електростатичні установки.

Загальний порядок підключення HVP-40

1. Переконайтеся, що високовольтне джерело вимкнене та розряджене.
2. Огляньте корпус пробника, кабель, штекери, насадки та заземлювальний затискач.
3. Перевірте вхідний опір і допустиму напругу мультиметра.
4. Встановіть мультиметр у режим вимірювання відповідної постійної або змінної напруги.
5. Виберіть діапазон, який може приймати вихідний сигнал HVP-40.
6. Підключіть вихідні штекери пробника до мультиметра.
7. Надійно підключіть заземлювальний затискач до опорної точки досліджуваного кола.
8. Розташуйте високовольтний наконечник на контрольній точці.
9. Переконайтеся, що руки й тіло знаходяться поза небезпечною зоною.
10. Подайте напругу на досліджуваний пристрій.
11. Дочекайтеся стабілізації показань.
12. Помножте показання мультиметра на 1000.
13. Після вимірювання вимкніть високовольтне джерело.
14. Дочекайтеся повного розряджання кола.
15. Перевірте відсутність напруги та лише після цього від’єднуйте пробник.

Чому спочатку підключається заземлення

Заземлювальний затискач створює опорний потенціал для дільника та підключеного мультиметра. Якщо спочатку торкнутися високовольтної точки без надійного підключення загального проводу, вихід пробника може мати невизначений потенціал.

Підключення і відключення потрібно виконувати у правильній послідовності. Заземлення підключають до подавання високої напруги, а від’єднують останнім після повного розряджання системи.

Точка заземлення повинна відповідати схемі досліджуваного обладнання. Не можна підключати затискач до випадкової металевої частини без підтвердження її електричного потенціалу.

Важливі правила електробезпеки

Напруга до 40 кВ є смертельно небезпечною. HVP-40 повинен використовуватися лише персоналом, який має відповідну підготовку, досвід і право працювати з високовольтним обладнанням.

Не використовуйте пробник на самоті. Поруч має перебувати інша підготовлена особа, здатна вимкнути живлення й надати допомогу в аварійній ситуації.

Не торкайтеся високовольтного наконечника, затискачів, оголених провідників та досліджуваного обладнання під час подавання напруги. Використовуйте ізолювальні засоби, огородження, блокування та дистанційне ввімкнення.

Не працюйте у вологому середовищі, на металевій підлозі без захисних засобів або за наявності конденсату. Робоче місце повинно бути чистим, сухим і достатньо освітленим.

Перед кожним використанням оглядайте пробник. Тріщини, пошкодження ізоляції, деформація корпусу, забруднення, сліди електричної дуги або перегрівання є підставою припинити експлуатацію.

Безпечна робоча відстань

За високої напруги електричний пробій може виникати через повітря. Безпечна відстань залежить від напруги, вологості, атмосферного тиску, форми електродів і забруднення поверхонь.

Не можна покладатися лише на довжину корпусу HVP-40. Користувач має дотримуватися встановлених на підприємстві норм наближення та використовувати відповідні ізолювальні бар’єри.

Пробник слід утримувати тільки за передбачену ізольовану частину. Не переміщуйте його під напругою без необхідності та не наближайте кабель до гострих заземлених деталей.

Вимірювання джерел із накопичувальними конденсаторами

Високовольтні блоки часто містять конденсатори, які зберігають небезпечний заряд після вимкнення живлення. Нульове показання індикатора живлення не означає, що напруга відсутня.

Після завершення роботи необхідно дочекатися штатного розряджання, а потім перевірити залишкову напругу відповідним способом. За потреби застосовується спеціальний високовольтний розрядний пристрій.

Не можна розряджати конденсатор коротким замиканням викруткою або випадковим дротом. Це може спричинити електричну дугу, пошкодження компонентів і травмування.

Фактори, що впливають на точність

• вхідний опір підключеного мультиметра;
• точність мультиметра;
• температура навколишнього середовища;
• частота та форма сигналу;
• вологість і забруднення корпусу;
• стан високовольтного наконечника;
• якість заземлення;
• стабільність джерела напруги;
• навантажувальна здатність досліджуваного кола;
• наявність зовнішніх електричних полів;
• розташування кабелю та пробника;
• час прогрівання внутрішніх резисторів.

Перевірка перед початком роботи

Перед вимірюванням бажано перевірити HVP-40 на відомому безпечному джерелі напруги. Така процедура допомагає переконатися у цілісності дільника, кабелю та контактів.

Потрібно перевірити правильність перерахунку показань, стан насадок, надійність штекерів і роботу мультиметра. Якщо результат суттєво відрізняється від очікуваного, використовувати пробник на максимальній напрузі не можна.

Для відповідальних вимірювань HVP-40 потрібно періодично перевіряти та калібрувати з використанням відповідного еталонного високовольтного обладнання.

Чого не можна робити з HVP-40

• перевищувати 40 кВ постійної напруги;
• перевищувати 28 000 В RMS змінної напруги;
• використовувати пробник на частотах понад 300 Гц;
• підключати до несумісного мультиметра;
• працювати з пошкодженою ізоляцією;
• торкатися корпусу за межами безпечної зони;
• вимірювати невідоме джерело без попередньої оцінки;
• працювати у вологому середовищі;
• від’єднувати заземлення під напругою;
• використовувати пробник для швидких імпульсів;
• розбирати корпус без відповідної кваліфікації;
• залишати обладнання під напругою без нагляду.

Догляд за високовольтним пробником

Корпус HVP-40 потрібно підтримувати чистим і сухим. Пил, мастило, волога та інші забруднення можуть зменшувати поверхневий опір ізоляції та створювати шлях струму по зовнішній поверхні.

Для очищення використовуйте суху або злегка зволожену м’яку тканину. Не застосовуйте абразивні матеріали, агресивні розчинники та засоби, які залишають провідну плівку.

Особливу увагу слід приділяти високовольтному наконечнику, кабелю та зоні входу кабелю в корпус. Пошкодження цих ділянок можуть бути небезпечними навіть за відсутності видимих внутрішніх дефектів.

Зберігання HVP-40

Пробник потрібно зберігати у сухому футлярі або шафі, захищеній від пилу, прямих сонячних променів, механічних ударів і хімічно активних речовин.

Не згинайте кабель із малим радіусом і не намотуйте його навколо корпусу із сильним натягом. Тривала деформація може пошкодити ізоляцію або внутрішні провідники.

Перед тривалим зберіганням переконайтеся, що корпус повністю сухий. Насадки та аксесуари бажано зберігати разом із пробником, щоб уникнути використання випадкових несумісних деталей.

Комплектація HVP-40

Поширені запитання про дільник напруги HVP-40

Яку максимальну постійну напругу можна вимірювати?

Максимальна постійна напруга становить 40 000 В, або 40 кВ.

Яку максимальну змінну напругу підтримує пробник?

Максимальна змінна напруга становить 28 000 В RMS.

Який коефіцієнт ділення HVP-40?

Коефіцієнт ділення становить 1:1000.

Як перерахувати показання мультиметра?

Показане мультиметром значення потрібно помножити на 1000. Наприклад, показання 12 В відповідає приблизно 12 кВ на вході пробника.

Який вхідний опір?

Вхідний опір становить 1000 МОм.

Яка смуга частот?

Смуга частот становить до 300 Гц.

Яка точність вимірювання постійної напруги?

Точність становить 1 % у діапазоні від 0 до 20 кВ і 2 % за напруги понад 20 кВ.

Яка точність змінної напруги?

Точність змінної напруги зазначена як 2 %.

Який максимальний струм через пробник?

Максимальний струм навантаження становить до 40 мкА за 40 кВ DC.

Яка максимальна потужність?

Максимальна потужність становить до 1,6 Вт.

Чи потрібні батареї?

Ні. HVP-40 є пасивним дільником і не потребує окремого живлення.

Чи можна підключити HVP-40 до будь-якого мультиметра?

Ні. Потрібно перевірити вхідний опір, діапазон напруги, точність і сумісність роз’ємів мультиметра.

Чи підходить HVP-40 для осцилографа?

Можливість підключення залежить від вхідного опору, схеми заземлення та допустимої напруги осцилографа. Смуга самого пробника обмежена значенням до 300 Гц.

Чи можна вимірювати імпульси високої напруги?

HVP-40 не є широкосмуговим імпульсним пробником. Для швидких фронтів і високочастотних сигналів потрібно використовувати спеціалізовану модель.

Яка довжина кабелю?

Довжина з’єднувального проводу становить 1 м.

Які габарити пробника?

Габарити становлять 350 × 75 × 75 мм.

За якої температури можна працювати?

Робоча температура становить від 0 до 50 °C.

Переваги HVP-40 для професійного використання

HVP-40 дозволяє розширити можливості наявного мультиметра без придбання окремого стаціонарного кіловольтметра. Коефіцієнт 1:1000 робить перерахунок простим і зрозумілим.

Вхідний опір 1000 МОм допомагає зменшити навантаження на високовольтне джерело. Діапазон до 40 кВ DC і 28 кВ AC охоплює багато сервісних, лабораторних та виробничих завдань.

Пасивна конструкція не потребує батарей, заряджання або калібрування активного підсилювача перед кожним використанням. Довжина кабелю 1 м дозволяє розташувати мультиметр на відстані від високовольтної частини.

Купити дільник напруги HVP-40 в Україні

Замовити HVP-40 варто для вимірювання високої постійної та низькочастотної змінної напруги під час ремонту, діагностики, лабораторних досліджень і технічного обслуговування обладнання.

Перед покупкою перевірте, чи відповідають параметри пробника вашим завданням: максимальна постійна напруга 40 000 В, максимальна змінна напруга 28 000 В RMS, коефіцієнт ділення 1:1000, вхідний опір 1000 МОм і смуга частот до 300 Гц.

Дільник напруги HVP-40 стане корисним інструментом для кваліфікованого інженера, сервісного спеціаліста або лабораторії, якій потрібно перетворити сумісний мультиметр чи вольтметр на прилад для вимірювання напруги в кіловольтному діапазоні.

Високовольтні вимірювання потребують суворого дотримання правил електробезпеки. Використовуйте HVP-40 лише за наявності необхідної підготовки, справного обладнання, захисних засобів та безпечної організації робочого місця.
