Лабораторний ватметр CV-721 — вимірювач потужності, напруги та струму

Лабораторний ватметр CV-721 призначений для точного вимірювання основних електричних параметрів: напруги, сили струму, активної потужності, частоти та коефіцієнта потужності. Прилад розрахований на стаціонарне використання та дає змогу контролювати параметри електричних кіл у широкому діапазоні. CV-721 підтримує вимірювання напруги до 1000 В пік, струму до 50 А пік та 20 А ефективного значення.

Модель CV-721 є заміною знятого з виробництва ватметра CV-720. Прилад поєднує автоматичний і ручний вибір діапазонів, обчислення істинного середньоквадратичного значення та можливість передавання даних через цифрові інтерфейси. Завдяки цьому лабораторний вимірювач потужності CV-721 можна використовувати там, де важливий комплексний контроль напруги, струму та потужності в одному вимірювальному приладі.

Основні можливості ватметра CV-721

CV-721 вимірює постійну та змінну напругу, постійний і змінний струм, активну потужність, коефіцієнт потужності та частоту. Для напруги та струму використовується розрахунок True RMS — істинного середньоквадратичного значення. Це важлива характеристика для лабораторного вимірювального обладнання, оскільки вона безпосередньо визначає спосіб обчислення ефективного значення сигналу.

Для вимірювання напруги передбачено шість діапазонів: від 20,000 В пік-пік до 1000,0 В пік-пік. Вибір діапазону може виконуватися автоматично або вручну. Вхідний імпеданс каналу напруги становить 1 МОм, а максимальна допустима вхідна напруга — 1000 В пік. Також передбачено налаштування коефіцієнта трансформації напруги в межах від 0,001 до 9999.

Канал вимірювання струму також має шість діапазонів — від 1,0000 А пік-пік до 50,00 А пік-пік. Максимальний вхід становить 50 А пік або 20 А ефективного значення. Вхідний імпеданс струмового каналу — 0,01 Ом. Діапазон коефіцієнта трансформації струму становить 0,001…9999.

Вимірювання активної потужності та коефіцієнта потужності

Одне з основних призначень CV-721 — вимірювання активної потужності. Її діапазон визначається відповідно до добутку виміряних значень напруги та струму V × A. Для постійного струму похибка вимірювання активної потужності становить ±0,2% від показання ±0,2% від діапазону. Для змінного струму в частотному інтервалі 45…65 Гц заявлена похибка також становить ±0,2% від показання ±0,2% від діапазону.

Ватметр CV-721 додатково визначає коефіцієнт потужності cos θ у діапазоні 0,001…1,000. Розрахунок здійснюється за співвідношенням W ÷ (V × A). Таким чином, прилад дозволяє одночасно отримувати значення струму, напруги та активної потужності й використовувати їх для визначення коефіцієнта потужності.

Функціональність CV-721 доповнена вимірюванням частоти. Передбачено три частотні діапазони: 0…599,9 Гц, 600,0…5999 Гц та 6,00…10,00 кГц. Заявлена похибка вимірювання частоти становить ±2% від показання ±1С.

Технічні характеристики CV-721

Параметри вимірювання напруги

Параметри вимірювання сили струму

Активна потужність, cos θ та частота

Передавання даних та інтерфейси

Для інтеграції лабораторного ватметра у вимірювальну систему CV-721 передбачає цифровий обмін даними. Підтримуються швидкості 300, 600, 1200, 2400, 4800, 9600, 19200, 38400, 57600 та 115200 бод/с. Формат обміну передбачає 8 біт даних, один або два стоп-біти та вибір параметра парності.

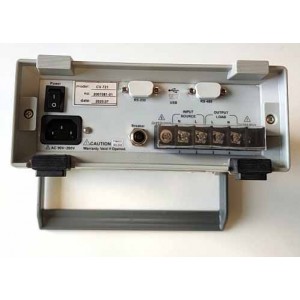

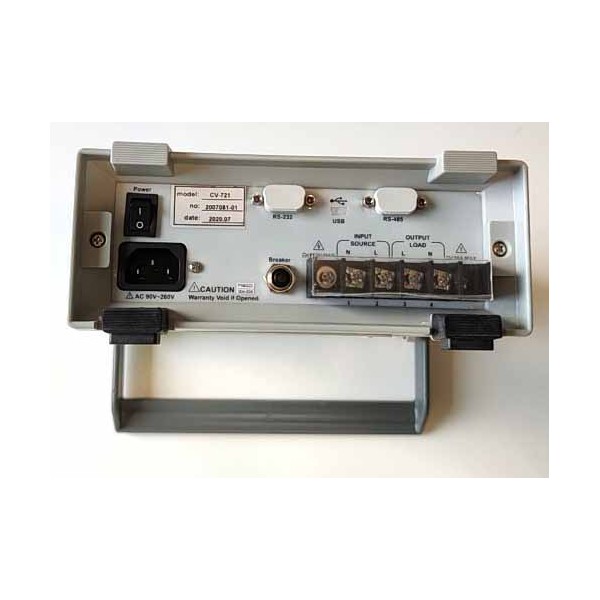

Серед доступних інтерфейсів зазначені RS232, RS485 та Ethernet, при цьому Ethernet є опцією. Наявність інтерфейсів передавання даних розширює можливості використання CV-721 у стаціонарних вимірювальних системах, де результати необхідно передавати на зовнішнє обладнання.

Особливості лабораторного вимірювача CV-721

Ватметр має світлодіодний дисплей 240 × 128 та індикатор перевантаження «PEAK». Час реакції становить 3 цикли за секунду. Перед початком точних вимірювань для приладу зазначено час прогрівання понад 30 хвилин. Робочий температурний діапазон становить від 0 до 50 °C за відносної вологості менше 80%.

Живлення CV-721 здійснюється від мережі 90…260 В AC з частотою 50/60 Гц. Габаритні розміри приладу становлять 247 × 91 × 280 мм, маса — приблизно 2,0 кг. Такі характеристики відповідають стаціонарному лабораторному формату та дозволяють розмістити вимірювач на робочому місці разом з іншим контрольно-вимірювальним обладнанням.

Комплектація

• лабораторний ватметр — 1 шт.;
• інструкція з експлуатації — 1 шт.;
• кабель живлення — 1 шт.;
• комплект вимірювальних проводів — 1 комплект, 4 шт.;
• сертифікат калібрування — 1 шт., опціонально.

Лабораторний ватметр CV-721 для комплексних електричних вимірювань

CV-721 поєднує функції вимірювання напруги, струму, активної потужності, коефіцієнта потужності та частоти. Шість діапазонів напруги й струму, автоматичне або ручне перемикання діапазонів, обчислення True RMS і цифрові інтерфейси роблять прилад функціональним рішенням для стаціонарних лабораторних вимірювань.

Модель підтримує напругу до 1000 В пік, струм до 50 А пік і 20 А ефективного значення, вимірювання частоти до 10 кГц та коефіцієнта потужності в діапазоні 0,001…1,000. Якщо потрібен лабораторний ватметр для вимірювання потужності, струму та напруги з можливістю передавання даних через RS232, RS485 або опціональний Ethernet, CV-721 поєднує ці функції в одному настільному приладі.
