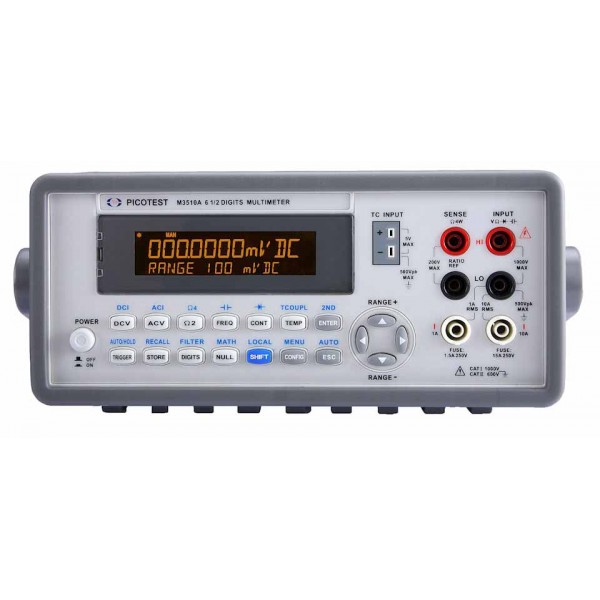

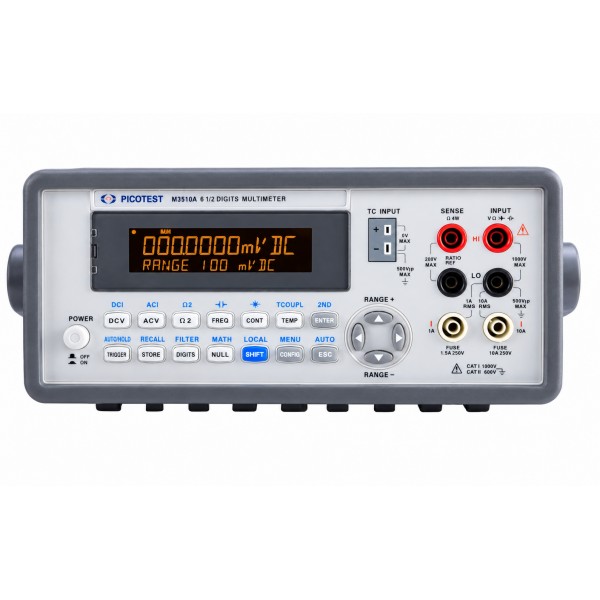

Лабораторний цифровий мультиметр М3510А

М3510А — лабораторний цифровий мультиметр із розрядністю 6 1/2, подвійним дисплеєм і функцією вимірювання температури. Прилад призначений для лабораторій, виробництва та розроблення електронної апаратури. Він поєднує вимірювання електричних величин із можливістю підключення термопар, тому може одночасно працювати як мультиметр і термометр.

Модель вимірює постійну та змінну напругу, постійний і змінний струм, опір, ємність, частоту та період. Також передбачені перевірка цілісності електричного кола й тестування P-N-переходів. Для змінної напруги та струму підтримується вимірювання істинного середньоквадратичного значення True RMS. Опір можна вимірювати за двопровідною або чотирипровідною схемою.

Основні особливості М3510А

• Розрядність 6 1/2 для докладного відображення результатів вимірювання.
• Заявлена швидкість вимірювання — 50000 показань за секунду.
• Подвійний дисплей для відображення вимірювальної інформації.
• Вимірювання змінних величин за методом True RMS.
• Вимірювальні та математичні функції.
• Вимірювання температури за допомогою термопар дев’яти типів.
• Вбудований компенсатор холодного спаю термопари.
• Інтерфейс USB із підтримкою стандарту USBTMC.
• Безкоштовне програмне забезпечення.
• Функції самоперевірки та ручного калібрування.
• Просте у використанні меню керування.
• Виробництво — Тайвань.

Вимірювання напруги, струму та опору

Для постійної напруги передбачені межі вимірювання від 100 мВ до 1000 В, для змінної — від 100 мВ до 750 В. Частотний діапазон вимірювання змінної напруги становить 3 Гц…300 кГц. Прилад також підтримує визначення відношення постійних напруг U1/U2. Вхідний імпеданс у розділі вимірювання постійної напруги становить 10 МОм.

Вимірювання постійного струму охоплює межі 10 мА, 100 мА, 1 А, 3 А та 10 А. Для змінного струму передбачені межі 1 А, 3 А та 10 А в частотному діапазоні 3 Гц…5 кГц. Значення похибки й роздільної здатності для кожного виду вимірювань наведено в таблиці технічних характеристик.

У режимі омметра М3510А має межі вимірювання від 100 Ом до 100 МОм. Підтримка двопровідного та чотирипровідного підключення дає змогу обирати схему вимірювання відповідно до поставленого завдання. Окремо передбачено вимірювання ємності з межами від 1 нФ до 10 мФ.

Вимірювання температури термопарами

Мультиметр-термометр М3510А підтримує термопари типів K, J, R, S, T, E, N, C та B. Вбудований компенсатор холодного спаю призначений для підвищення точності температурних вимірювань. Температуру можна вимірювати без додаткових програмних модулів і налаштування опорної температури.

У характеристиках зазначений температурний діапазон від −250 °C до +1820 °C. Поєднання електричних і температурних вимірювань в одному приладі зручне для лабораторних та виробничих робіт, під час яких потрібно контролювати обидві групи параметрів. Можливість одночасної роботи як мультиметра й термометра є однією з особливостей цієї моделі.

Перевірка кіл, частоти та періоду

Для перевірки цілісності кола передбачено вибір порога спрацьовування від 1 Ом до 1 кОм. Заводське налаштування становить 100 Ом, тестовий струм — 1 мА. Режим перевірки P-N-переходу використовує тестову напругу 1 В із роздільною здатністю 10 мкВ і тестовий струм 1 мА.

Частоту можна вимірювати в діапазоні 10 Гц…300 кГц, а період — від 100 мс до 3,3 мкс. Для цих вимірювань зазначено вхідний рівень 100 мВ…750 В середньоквадратичного значення. Наявність цих режимів доповнює основні функції мультиметра під час дослідження електричних сигналів.

Керування та підключення

М3510А оснащений подвійним дисплеєм і меню для вибору функцій. Вбудований USB-інтерфейс відповідає стандарту USBTMC (Test & Measurement Class). Для приладу передбачене безкоштовне програмне забезпечення, а також функції самоперевірки й ручного калібрування.

Мультиметр працює від мережі з напругою 100/120/220/240 В і частотою 50/60 Гц. Габарити корпусу становлять 215 × 89 × 281 мм, маса — 2,23 кг. Під час вибору приладу для робочого місця можна зіставити потрібні режими, межі вимірювання, похибку та спосіб підключення з наведеними нижче параметрами.

Технічні характеристики М3510А
