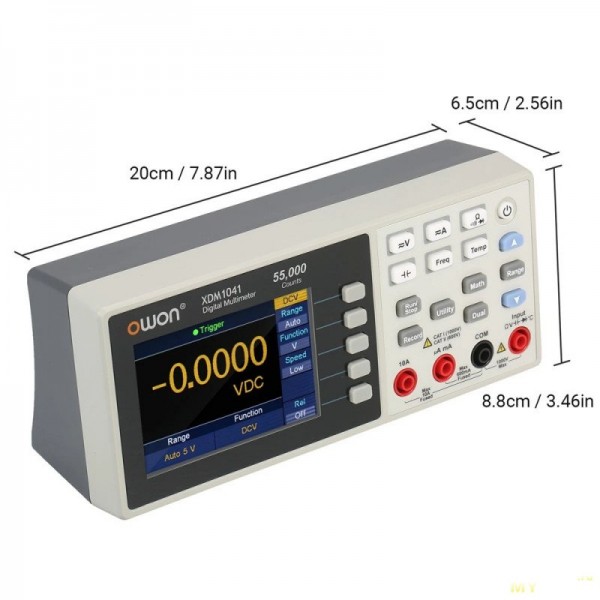

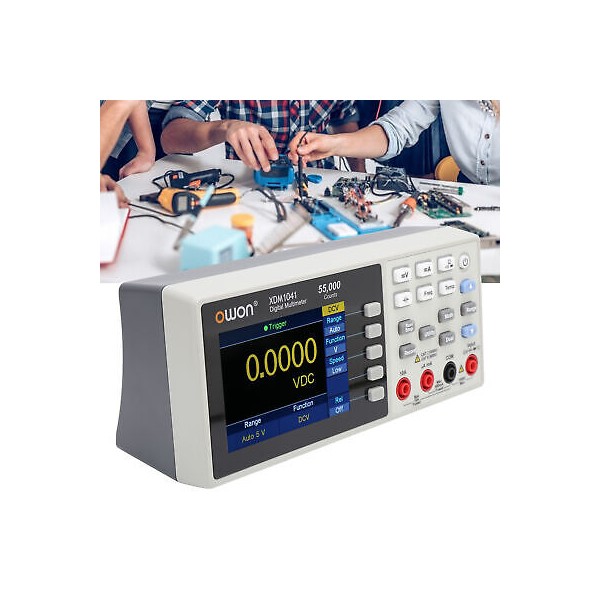

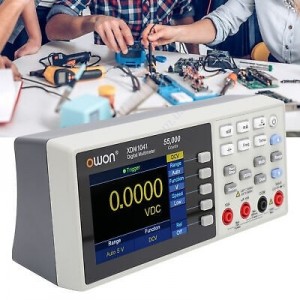

Мультиметр OWON XDM-1041

Мультиметр OWON XDM-1041 — лабораторний цифровий вимірювальний прилад із максимальною індикацією 55 000 відліків, підтримкою True RMS, реєстрацією результатів і можливістю подальшої роботи з даними на комп’ютері. Модель призначена для вимірювання постійної та змінної напруги, постійного й змінного струму, опору, частоти, ємності та температури. Також передбачені функції перевірки діодів і прозвонювання електричних кіл.

Однією з ключових характеристик XDM-1041 є точність вимірювання постійної напруги — найкраще заявлене значення становить до 0,05 %. Прилад підтримує швидкість до 65 показань за секунду, що дає змогу спостерігати за змінами електричних параметрів і реєструвати послідовність вимірювань. Для змінного струму та напруги використовується вимірювання істинного середньоквадратичного значення True RMS.

Основні можливості OWON XDM-1041

Лабораторний мультиметр OWON XDM-1041 поєднує декілька вимірювальних функцій в одному корпусі. Діапазон вимірювання постійної напруги простягається від мілівольтових значень до 1000 В, а змінної — до 750 В. Постійний і змінний струм можна вимірювати в діапазонах від мікроамперів до 10 А. Для вимірювання опору передбачені діапазони від 500 Ом до 50 МОм.

Крім основних електричних величин, мультиметр підтримує вимірювання частоти в діапазоні від 10,000 Гц до 60 МГц та ємності від нанофарадних значень до 50 мФ. Завдяки цьому один прилад дозволяє виконувати різні види вимірювань без необхідності постійно змінювати вимірювальне обладнання.

Для температурних вимірювань OWON XDM-1041 підтримує термопару K-типу та термометр опору Pt100. Це розширює набір параметрів, які можна контролювати за допомогою мультиметра, та дозволяє доповнювати електричні вимірювання температурними.

True RMS для вимірювання змінних сигналів

OWON XDM-1041 підтримує технологію True RMS під час вимірювання змінної напруги та змінного струму. Прилад визначає істинне середньоквадратичне значення сигналу, що є важливою функцією лабораторного мультиметра під час роботи зі змінними електричними величинами.

Змінна напруга вимірюється до 750 В із робочим частотним діапазоном 20 Гц–1 кГц. Для змінного струму доступні діапазони від 500 мкА до 500 мА, а також від 5 до 10 А. Завдяки цьому XDM-1041 охоплює як невеликі значення струму, так і вимірювання до 10 А.

55 000 відліків і швидкість до 65 показань за секунду

Максимальна індикація мультиметра становить 55 000 відліків. Така роздільна здатність дозволяє відображати результат із великою кількістю значущих цифр у межах відповідного вимірювального діапазону. Для постійної напруги передбачено шість діапазонів: 50,000 мВ, 500,00 мВ, 5,0000 В, 50,000 В, 500,00 В і 1000,0 В.

Максимальна швидкість роботи становить до 65 показань за секунду. Це особливо корисно разом із функцією реєстрації, оскільки користувач може не лише отримувати поточне значення параметра, а й накопичувати послідовність виміряних даних для подальшого перегляду та аналізу.

Реєстрація та збереження результатів вимірювань

У мультиметрі OWON XDM-1041 реалізована функція реєстратора даних. Виміряні значення можна записувати у внутрішню пам’ять приладу, після чого зчитувати збережену інформацію та опрацьовувати її на комп’ютері. Такий підхід дозволяє працювати не лише з окремим поточним показанням, а й із серією результатів.

Інтервал реєстрації задається в межах від 15 мс до 9999,999 с. Максимальна довжина запису становить 1000 точок. Короткий мінімальний інтервал дає можливість фіксувати відносно швидкі зміни параметра, тоді як великий верхній діапазон налаштування інтервалу підходить для запису значень із значними паузами між окремими вимірюваннями.

Дисплей і робота з результатами

Мультиметр обладнаний дворядковим дисплеєм. У картці приладу також зазначено використання РК-дисплея високої роздільної здатності з діагоналлю 9,4 см. Дворядкове відображення спрощує одночасний контроль інформації, коли для вибраного режиму потрібно бачити більше одного параметра або додаткові дані.

Для роботи з виміряними значеннями на комп’ютері передбачена можливість зчитування, збереження, оброблення та керування даними. Результати можна представляти у вигляді таблиці, що полегшує систематизацію серій вимірювань і подальший аналіз записаної інформації.

Підтримка команд SCPI

OWON XDM-1041 підтримує SCPI — систему стандартних команд для програмованих вимірювальних приладів. Підтримка SCPI дозволяє використовувати мультиметр у завданнях, де потрібне програмне керування вимірювальним обладнанням і отримання результатів із приладу через відповідний інтерфейс.

У поєднанні з функцією реєстрації та можливістю опрацювання результатів на ПК підтримка SCPI розширює можливості XDM-1041 порівняно з мультиметрами, розрахованими виключно на ручне зчитування показань із дисплея.

Вимірювання постійної та змінної напруги

Для постійної напруги OWON XDM-1041 має діапазони 50,000 мВ; 500,00 мВ; 5,0000 В; 50,000 В; 500,00 В і 1000,0 В. Найкраща заявлена похибка в картці товару — ±(0,05 % від виміряного значення + 5 одиниць відповідного розряду/діапазону згідно з вихідними даними).

Змінна напруга вимірюється в межах від 500 мВ до 750 В. Робочий частотний діапазон для цього режиму становить від 20 Гц до 1 кГц. Вимірювання виконується за принципом True RMS.

Вимірювання постійного та змінного струму

Постійний струм можна вимірювати в діапазонах 500 мкА, 5000 мкА, 50 мА, 500 мА, 5 А та 10 А. Це забезпечує широкий діапазон вимірювань — від малих струмів у мікроамперному діапазоні до значень у декілька ампер.

Для змінного струму передбачені діапазони 500 мкА–500 мА та 5–10 А. У цьому режимі також використовується True RMS. Таким чином, мультиметр дозволяє вимірювати як постійний, так і змінний струм із верхньою межею 10 А.

Вимірювання опору

Для контролю електричного опору доступні шість діапазонів: 500 Ом, 5 кОм, 50 кОм, 500 кОм, 5 МОм і 50 МОм. Такий набір охоплює значення від сотень омів до десятків мегаомів. Найкраща похибка вимірювання опору, зазначена у вихідній картці товару, становить ±(0,15 % від виміряного значення + 5 одиниць відповідного розряду/діапазону).

Вимірювання частоти та ємності

Частотомір мультиметра працює в діапазоні від 10,000 Гц до 60 МГц. Це одна з додаткових функцій XDM-1041, яка розширює можливості приладу поряд із базовими режимами вимірювання напруги, струму та опору.

Ємність вимірюється в діапазонах 50 нФ–500 мкФ та 5 мФ–50 мФ. Верхня межа становить 50 мФ. Отже, користувач може виконувати вимірювання ємності без застосування окремого вимірювача для більшості значень, що входять до заявлених діапазонів XDM-1041.

Перевірка діодів і прозвонювання

Для перевірки напівпровідникових компонентів передбачений режим тестування діодів із діапазоном 3,0000 В та роздільною здатністю 0,0001 В. Це дає змогу використовувати мультиметр для перевірки відповідних переходів і контролю падіння напруги в межах доступного діапазону.

Окремо реалізована функція прозвонювання електричного кола. Для неї вказаний діапазон 1000 Ом і роздільна здатність 0,1 Ом. Цей режим доповнює стандартне вимірювання опору та призначений для швидкої перевірки електричного з’єднання.

Технічні характеристики мультиметра OWON XDM-1041

Особливості XDM-1041

Поєднання 55 000 відліків, швидкості до 65 показань за секунду, True RMS і широкого набору вимірюваних величин робить OWON XDM-1041 багатофункціональним лабораторним мультиметром. Прилад дозволяє вимірювати основні електричні параметри та додатково контролювати частоту, ємність і температуру.

Функція внутрішньої реєстрації доповнює стандартний режим поточних вимірювань: XDM-1041 може накопичувати до 1000 точок із налаштовуваним інтервалом запису. Збережені результати можна передавати на комп’ютер для перегляду та подальшого опрацювання.

Підтримка SCPI та робота з даними на ПК дозволяють використовувати можливості мультиметра не тільки для ручного контролю параметрів, а й у вимірювальних конфігураціях, де важливі програмне керування, систематизація результатів і повторюваність операцій. Водночас дворядковий РК-дисплей забезпечує безпосередній контроль результатів на самому приладі.

OWON XDM-1041 поєднує в одному настільному приладі вимірювання напруги до 1000 В DC і 750 В AC, струму до 10 А, опору до 50 МОм, частоти до 60 МГц та ємності до 50 мФ. Підтримка температурних датчиків K-типу і Pt100, перевірки діодів, прозвонювання, True RMS та реєстрації даних розширює функціональність мультиметра для завдань, що потребують контролю декількох типів електричних і температурних параметрів.
