Люменометр TES-133 — вимірювач світлового потоку 0,05–7000 лм

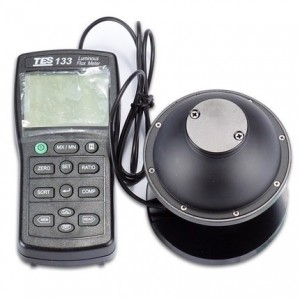

Люменометр TES-133 — вимірювач світлового потоку, призначений для контролю світлодіодів, невеликих ламп та інших джерел світла. Прилад вимірює світловий потік у люменах у діапазоні від 0,05 до 7000 лм і автоматично перемикає діапазони залежно від рівня сигналу. Модель підходить для лабораторних вимірювань, виробничого контролю, перевірки джерел світла та робіт, де потрібно отримувати числове значення світлового потоку.

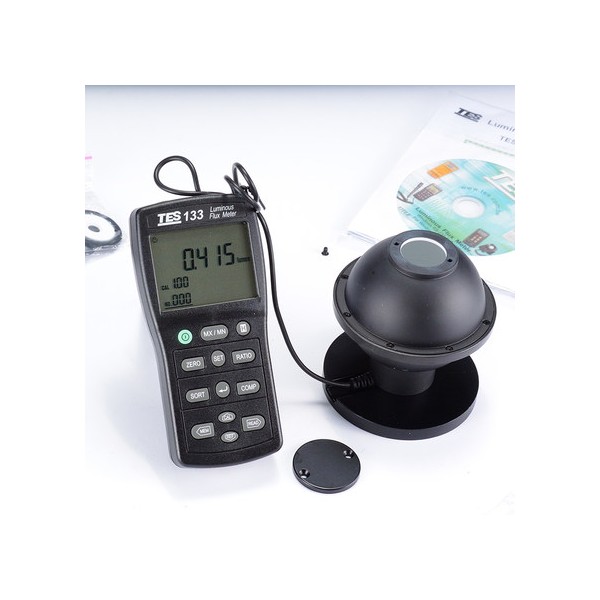

На відміну від люксметра, який визначає освітленість поверхні в люксах, TES-133 працює зі світловим потоком і показує результат у люменах. Для збору світла використовується вимірювальна сфера діаметром 50 мм із вхідним отвором 12,7 мм. Така конструкція дозволяє працювати з невеликими джерелами світла, зокрема зі світлодіодами та компактними лампами.

Основні можливості люменометра TES-133

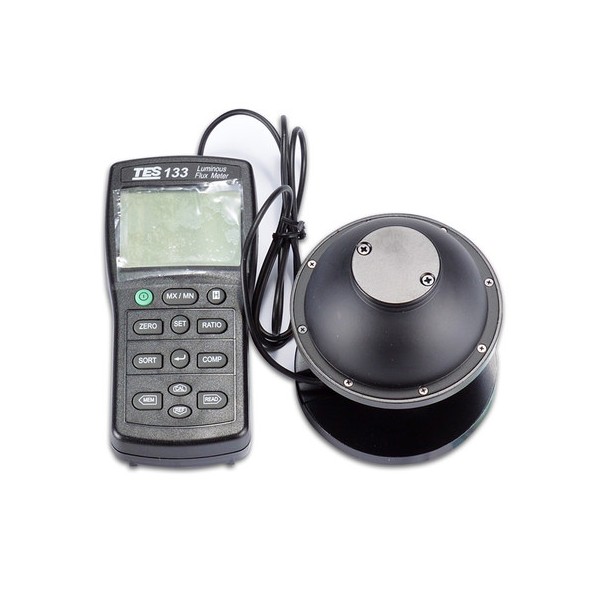

Прилад оснащений 4-значним РК-дисплеєм і має автоматичний вибір одного з чотирьох діапазонів вимірювання: 9,999; 99,99; 999,9 та 7000 лм. Мінімальна роздільна здатність становить 0,001 лм. Якщо вимірюване значення виходить за межі доступного діапазону, на дисплеї відображається індикація перевантаження «OL».

Спектральна чутливість TES-133 наближена до фотометричної кривої CIE, а параметр CIE f'1 становить менше 6%. Як фотосенсор використовується силіконовий фотодіод. Швидкість вимірювання — 5 вимірювань за секунду, тому оператор може швидко отримувати актуальні показники під час перевірки джерела світла.

Для зручності роботи передбачені функції утримання показань, встановлення нуля, визначення співвідношення, сортування та компаратора. Також TES-133 має функцію автоматичного вимкнення, яка допомагає уникати зайвого розряджання елементів живлення під час перерв у роботі.

Вимірювання та збереження результатів

TES-133 не обмежується відображенням поточного результату на дисплеї. Вбудована пам’ять розрахована на 999 значень, а реєстратор даних — на 40 000 значень. Це дає змогу накопичувати результати серії вимірювань і використовувати прилад у роботах, де важливе подальше опрацювання отриманих даних.

Для передавання даних передбачено інтерфейс RS-232. У комплект постачання входять кабель RS-232 та CD-диск із програмним забезпеченням. Така комплектація дає можливість під’єднати прилад до сумісного обладнання для роботи із зареєстрованими значеннями.

Для яких джерел світла призначений TES-133

Вимірювач світлового потоку TES-133 призначений насамперед для світлодіодів, невеликих ламп та інших компактних джерел світла. До комплекту входить перехідник для світлодіодів, а також набір адаптерів розміром 2, 3, 4, 5, 8 і 10 мм. Це дозволяє адаптувати вимірювальну частину приладу до джерел світла різного розміру в межах передбаченої конструкції.

Модель може використовуватися у лабораторіях, на виробництві світлотехнічної продукції, під час вхідного або вихідного контролю світлодіодів і ламп, а також у сервісних та дослідницьких роботах. Діапазон до 7000 лм дозволяє вимірювати як малі світлові потоки, так і потужніші джерела в межах можливостей приладу.

Точність вимірювання

Похибка TES-133 залежить від рівня світлового потоку. У діапазоні 0,05–0,1 лм вона становить 7%, у діапазоні 0,1–1000 лм — 1%, а від 1000 до 7000 лм — 3%. Такий поділ важливо враховувати під час оцінювання результатів, особливо при роботі з дуже малими значеннями світлового потоку.

Температурна нестабільність приладу становить 0,1%/°C. Робочий температурний діапазон — від 0 до 50 °C за відносної вологості менше 80%. Для стабільної роботи важливо використовувати прилад у межах зазначених умов експлуатації.

Технічні характеристики TES-133

Живлення, корпус і підключення

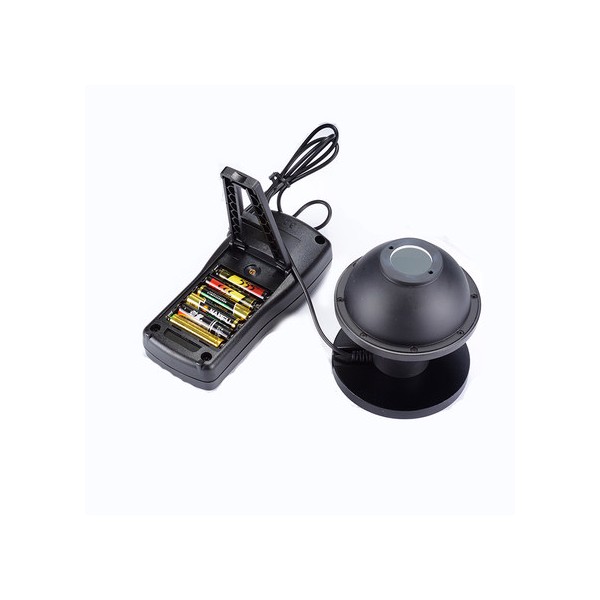

TES-133 працює від шести батарей типу AA. Заявлений час автономної роботи становить до 100 годин. Основний блок має розміри 15 × 7,2 × 3,5 см, маса приладу — 470 г. Довжина кабелю сенсора становить 150 см, що дозволяє розташовувати вимірювальну частину окремо від основного блока під час проведення контролю.

Інтерфейс RS-232 призначений для передавання даних, а відповідний кабель входить до комплекту. Разом із програмним забезпеченням на CD це дає можливість використовувати TES-133 як вимірювальний прилад із функцією накопичення та подальшого опрацювання результатів.

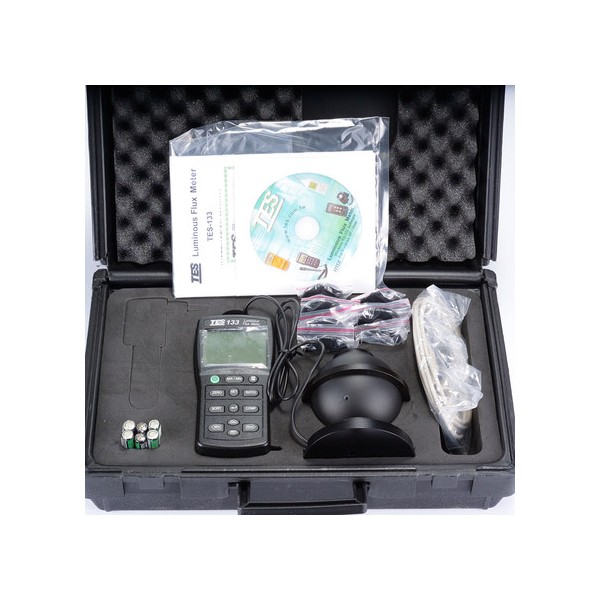

Комплект постачання

• вимірювач світлового потоку TES-133 — 1 шт.;
• кейс для перенесення — 1 шт.;
• CD-диск із програмним забезпеченням — 1 шт.;
• кабель RS-232 — 1 шт.;
• перехідник для світлодіодів;
• мережевий адаптер — 1 шт.;
• інструкція з експлуатації — 1 шт.
