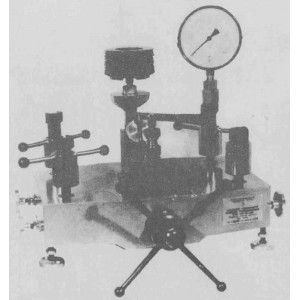

Вантажопоршневий манометр МП-60

Манометр МП-60 — вантажопоршневий прилад для роботи з надлишковим тиском, призначений для повірки та градуювання манометрів. Модель має клас точності 0,05 і використовується для контролю приладів, допустима похибка яких відповідає класу 0,2 і вище. За даними картки товару, МП-60 виготовлений колишнім Харківським заводом «Еталон» у 1995–1997 роках.

Основний принцип роботи приладу в діапазоні від 1 до 60 кгс/см² полягає у створенні заданого тиску вантажним методом — за допомогою набору вантажів. Такий спосіб дає змогу формувати контрольні точки тиску та порівнювати показання манометрів, що перевіряються, із заданим значенням. У картці також зазначено можливість повірки манометрів до 1 кгс/см², а також у діапазоні від 60 до 600 кгс/см² методом звірення зі зразковим манометром із використанням пристрою для створення тиску.

Призначення манометра МП-60

Вантажопоршневий манометр МП-60 застосовують у завданнях, де необхідно перевіряти точність показань манометрів надлишкового тиску та виконувати їх градуювання. Прилад дає можливість організувати контроль у декількох точках діапазону й оцінити відповідність показань манометра заданим значенням тиску.

Для діапазону від 1 до 60 кгс/см² використовується вантажний метод. Тиск задається за допомогою комплекту вантажів, що є базовим способом роботи вантажопоршневого манометра. У цьому режимі МП-60 працює як засіб відтворення контрольного тиску для повірки підключених манометрів.

Для інших ділянок, зазначених у вихідній картці товару, передбачений метод звірення. Манометри до 1 кгс/см², а також у межах від 60 до 600 кгс/см² перевіряються шляхом порівняння зі зразковим манометром із застосуванням пристрою для створення необхідного тиску. Такий поділ способів повірки важливо враховувати під час підготовки робочої схеми та вибору методу контролю.

Діапазон тиску та клас точності

МП-60 має клас точності 0,05. Для вантажного методу в технічних характеристиках зазначено діапазон 1–60 кгс/см², що відповідає 0,1–6,0 МПа. За допомогою пристрою для створення тиску в картці товару зазначена можливість роботи до 600 кгс/см², або 60 МПа, методом звірення.

Похибка приладу нормується залежно від ділянки робочого діапазону. Під час вимірювання надлишкового тиску від 1 до 6 кгс/см² вона становить ±0,05 % від верхньої межі вимірювання. У діапазоні від 6 до 60 кгс/см² похибка становить ±0,05 % від значення вимірюваного тиску. Такий поділ наведений у вихідних технічних характеристиках МП-60 і має враховуватися під час проведення повірочних робіт.

Повірка та градуювання манометрів

Основне завдання МП-60 — повірка та градуювання манометрів, для яких допустима похибка відповідає класу 0,2 і вище. Під час повірки створюється контрольний тиск, після чого показання приладу, що перевіряється, зіставляються з контрольним значенням. Це дозволяє визначити, наскільки коректно манометр відтворює тиск у заданих точках.

Градуювання передбачає перевірку показань у низці послідовних точок робочого діапазону. Для МП-60 у межах 1–60 кгс/см² контрольні значення формуються вантажним методом. Завдяки цьому один і той самий прилад можна використовувати для планової перевірки декількох манометрів у межах передбачених характеристик.

Конструкція МП-60 дозволяє одночасно повіряти до чотирьох манометрів. Це особливо зручно, коли необхідно виконувати серію однотипних перевірок: кілька приладів можна підключити до однієї повірочної схеми та контролювати їх показання за однакових значень створеного тиску.

Технічні характеристики МП-60

Особливості використання

Під час вибору МП-60 важливо розрізняти власне вантажний діапазон приладу та розширений діапазон повірки методом звірення, зазначений у картці товару. Вантажний метод застосовується в межах 1–60 кгс/см². Для тиску до 1 кгс/см² і від 60 до 600 кгс/см² вихідний опис передбачає порівняння зі зразковим манометром та використання пристрою для створення тиску.

Маса МП-60 становить 72 кг, а габарити — 607 × 530 × 690 мм. Ці параметри слід враховувати під час організації робочого місця, розміщення обладнання та планування доступу до приладу. Оскільки модель розрахована на одночасну повірку до чотирьох манометрів, робоча зона має забезпечувати зручне розташування підключених приладів.

Клас точності 0,05 визначає призначення МП-60 як приладу для метрологічних робіт із манометрами класу 0,2 і вище. При цьому для коректного використання необхідно дотримуватися відповідного методу повірки для потрібного діапазону тиску та враховувати спосіб нормування похибки на різних ділянках.

Під час експлуатації МП-60 доцільно заздалегідь визначити, який саме метод контролю потрібен для конкретного манометра: вантажний у межах 1–60 кгс/см² або метод звірення для інших ділянок, зазначених у картці товару. Це допомагає правильно організувати послідовність повірки та підготувати необхідну вимірювальну схему.

Що входить у вартість

У вартість вантажопоршневого манометра МП-60, згідно з інформацією в картці товару, входить метрологічна повірка. Це важлива характеристика пропозиції, оскільки покупець отримує прилад із включеною послугою перевірки його метрологічних параметрів.

Кому підійде МП-60

Манометр МП-60 орієнтований на завдання, пов’язані з контролем, повіркою та градуюванням засобів вимірювання надлишкового тиску. Він може використовуватися там, де необхідно перевіряти манометри класу 0,2 і вище, працювати з контрольними точками в діапазоні 1–60 кгс/см² вантажним методом та виконувати порівняння зі зразковим манометром у додаткових діапазонах, наведених у технічному описі.

Якщо потрібен вантажопоршневий манометр МП-60 для повірки та градуювання манометрів, під час вибору слід орієнтуватися насамперед на необхідний діапазон тиску, клас точності приладів, що перевіряються, спосіб проведення повірки та умови розміщення обладнання. Технічні параметри МП-60 дозволяють заздалегідь оцінити його відповідність конкретному вимірювальному завданню.
