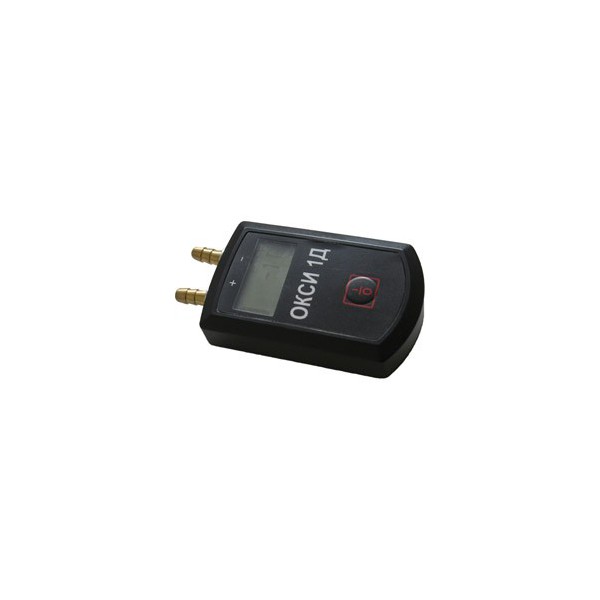

Диференціальний манометр ОКСИ-1Д — цифровий вимірювач тиску газів

ОКСИ-1Д — портативний цифровий манометр, призначений для вимірювання надлишкового, диференціального тиску та розрідження повітря й інших неагресивних, невибухонебезпечних газів. Прилад застосовується для контролю параметрів газового середовища у вентиляційних системах, технологічному обладнанні та під час перевірки промислових процесів.

Цифровий вимірювач диференціального тиску ОКСИ-1Д дає змогу визначати невеликі зміни тиску з чутливістю 1 Па. Завдяки електронній системі оброблення сигналу результати вимірювань відображаються на цифровому індикаторі. Це полегшує зчитування показників і допомагає контролювати стан обладнання без складних додаткових операцій.

Прилад розрахований на вимірювання надлишкового тиску від 0 до 7000 Па та розрідження від 0 до 1000 Па. Передбачена можливість розширення діапазону вимірювання надлишкового тиску до 50 кПа. Похибка становить 0,5% від верхньої межі вимірювання.

Манометр ОКСИ-1Д може використовуватися для технологічного контролю, перевірки роботи вентиляції, дослідження газових потоків та екологічного контролю промислових викидів. Компактна конструкція дає змогу застосовувати його безпосередньо на об'єктах, де потрібно регулярно вимірювати тиск.

Призначення та сфери застосування ОКСИ-1Д

Вимірювання тиску газів є важливою частиною контролю вентиляційного, технологічного та іншого промислового обладнання. Зміни тиску можуть свідчити про особливості роботи системи, тому для її перевірки потрібен прилад із відповідним діапазоном вимірювання та достатньою чутливістю.

Диференціальний манометр ОКСИ-1Д призначений для виконання таких завдань:

• Контроль вентиляційних систем. Вимірювання тиску повітря, перевірка перепаду тиску між окремими ділянками системи та контроль умов її роботи.
• Перевірка повітроводів. Визначення параметрів тиску у вентиляційних каналах та інших системах переміщення повітря.
• Технологічний контроль. Вимірювання надлишкового тиску, розрідження та різниці тисків у процесах, де використовуються неагресивні гази.
• Екологічний контроль. Проведення вимірювань під час перевірки промислових газових потоків та систем відведення викидів.
• Налагодження обладнання. Контроль параметрів під час перевірки та регулювання вентиляційних і газоповітряних систем.
• Технічне обслуговування. Періодичні вимірювання тиску для оцінювання робочих параметрів обладнання.

ОКСИ-1Д можна застосовувати там, де необхідно визначити як позитивний тиск відносно атмосферного, так і розрідження. Окремою функцією є вимірювання диференціального тиску, тобто різниці тисків між двома точками системи.

Прилад призначений саме для роботи з газовим середовищем. Під час вибору обладнання потрібно враховувати характеристики газу, межі вимірювання та допустимі умови експлуатації.

Основні переваги цифрового манометра ОКСИ-1Д

Вимірювання різних параметрів тиску

ОКСИ-1Д поєднує можливості вимірювання надлишкового тиску, розрідження та диференціального тиску. Завдяки цьому один прилад можна застосовувати для кількох видів перевірок газоповітряних систем без необхідності використовувати окремі манометри для кожного параметра.

Діапазон вимірювання надлишкового тиску становить 0–7000 Па, а розрідження — 0–1000 Па. Такі характеристики важливо враховувати під час добору обладнання для конкретної вентиляційної установки або технологічної системи.

Чутливість до невеликих змін тиску

Чутливість 1 Па дає змогу реєструвати невеликі зміни вимірюваного параметра. Це особливо актуально під час контролю вентиляційного обладнання, де різниця тисків може бути порівняно невеликою.

Точність вимірювання становить 0,5% від верхньої межі вимірювання. Під час оцінювання результатів слід враховувати саме зазначений спосіб нормування похибки, а не трактувати його як відсоток від поточного показання.

Цифрове відображення результатів

Виміряний тиск перетворюється на електричний сигнал, який обробляється електронною схемою приладу. Після оброблення числове значення виводиться на цифровий індикатор.

Такий принцип роботи спрощує зчитування показників порівняно з приладами, у яких результат визначається за положенням механічної стрілки. Оператор отримує числове значення виміряного тиску без необхідності оцінювати положення покажчика на шкалі.

Швидке отримання показників

Час реакції ОКСИ-1Д становить не більш ніж 2 секунди. Це дає змогу використовувати вимірювач під час перевірки параметрів працюючих систем та спостереження за змінами тиску.

Під час діагностики вентиляції або технологічного обладнання оператор може послідовно перевіряти потрібні точки вимірювання та порівнювати отримані результати.

Портативна конструкція

Габаритні розміри приладу становлять 110 × 58 × 20 мм. Невеликі розміри полегшують використання манометра під час виїзних перевірок, налагоджувальних робіт і технічного обслуговування обладнання.

Для підключення передбачені штуцери діаметром 8 мм. Вимірюваний тиск подається до приладу через шлангове з'єднання, що дає змогу розміщувати вимірювач окремо від контрольованої точки.

Автоматичне вимкнення живлення

Манометр оснащений функцією автоматичного вимкнення через 15 хвилин. Це допомагає зменшувати витрати енергії, якщо після виконання вимірювань прилад залишився увімкненим.

Також передбачено індикатор заряду батареї, завдяки якому користувач може контролювати стан джерела живлення.

Технічні характеристики ОКСИ-1Д

Принцип роботи вимірювача диференціального тиску

Робота манометра ОКСИ-1Д ґрунтується на перетворенні механічного впливу тиску на електричний сигнал із подальшим його обробленням мікропроцесором. Вимірювальна система складається з двох основних функціональних частин: вимірювального та електронного блоків.

Газовий тиск через підключення надходить до камери вимірювального блока. Під його впливом відбувається деформація чутливого елемента. Відповідно змінюється електричний опір тензорезисторів, пов'язаних із цим елементом.

Електронний блок реєструє зміну опору та перетворює її на електричний сигнал для подальшого оброблення. Мікропроцесор визначає виміряне значення тиску, після чого результат відображається на цифровому індикаторі.

Чутливим елементом є кремнієва мембрана з вимірювальним мостом, у конструкції якого передбачена температурна компенсація. Це важлива особливість електронної вимірювальної системи, оскільки температурні зміни можуть впливати на характеристики чутливих елементів.

Завдяки такому принципу дії механічна зміна тиску перетворюється на числовий результат. Користувач отримує показники безпосередньо на індикаторі приладу.

Контроль вентиляції та вимірювання газових потоків

Одним із напрямів використання ОКСИ-1Д є перевірка систем вентиляції та повітроводів. Під час експлуатації таких систем необхідно контролювати тиск, розрідження та перепад тиску між окремими ділянками.

Вимірювання різниці тисків допомагає оцінювати робочі параметри вентиляційного обладнання. Отримані значення можна використовувати під час технічного обслуговування, регулювання та перевірки відповідності фактичних показників заданим умовам роботи.

ОКСИ-1Д також допускає використання разом із трубкою Піто для вимірювання параметрів газового потоку. Такий спосіб застосовується під час аеродинамічних вимірювань у повітроводах та газоходах.

Трубка Піто є окремим вимірювальним приладдям. Її наявність у комплекті постачання необхідно уточнювати окремо.

Особливості експлуатації манометра ОКСИ-1Д

Під час використання цифрового манометра потрібно враховувати допустимі діапазони тиску та властивості газового середовища. Прилад призначений для роботи з повітрям та іншими неагресивними, невибухонебезпечними газами.

Перед вимірюванням слід переконатися, що очікуваний тиск відповідає можливостям обраної модифікації. Максимальне допустиме перевищення тиску становить 50 кПа, однак це значення не слід ототожнювати зі штатним діапазоном вимірювання.

Для підключення використовуються штуцери діаметром 8 мм. Шлангове з'єднання має забезпечувати належне передавання тиску від контрольованої точки до вимірювального блока.

Відносна вологість під час роботи допускається в межах від 0 до 90% за відсутності конденсації. Утворення конденсату необхідно враховувати під час роботи з вологим газовим середовищем.

Міжповірочний інтервал становить один рік. Для завдань, у яких результати вимірювань мають відповідати метрологічним вимогам, важливо контролювати актуальність повірки та документації приладу.

Комплектація вимірювача ОКСИ-1Д

Відповідно до зазначеного опису товару, до комплекту входять:

• Цифровий вимірювач диференціального тиску ОКСИ-1Д.
• Керівництво користувача.
• Сертифікат про метрологічну атестацію.
• Чохол для приладу.

Наявність додаткового вимірювального приладдя, зокрема трубки Піто, потрібно уточнювати перед замовленням.

Як вибрати диференціальний манометр для вимірювання тиску газів?

Під час вибору цифрового манометра насамперед потрібно визначити, який саме параметр необхідно контролювати: надлишковий тиск, розрідження чи різницю тисків. Також слід враховувати максимальні та мінімальні значення, які можуть виникати під час роботи обладнання.

Для систем із невеликими перепадами тиску важливими характеристиками є чутливість та точність вимірювання. ОКСИ-1Д має чутливість 1 Па та нормовану точність 0,5% від верхньої межі вимірювання.

Якщо вимірювання виконуються в різних точках об'єкта, додаткового значення набувають портативність, спосіб підключення та автономне живлення. Для стаціонарного контролю необхідно окремо оцінювати відповідність функціональності приладу умовам конкретного технологічного процесу.

Важливо також перевірити сумісність манометра з робочим газом. ОКСИ-1Д призначений для неагресивних і невибухонебезпечних газових середовищ, тому застосування з іншими речовинами потребує окремого технічного обґрунтування.

Купити цифровий диференціальний манометр ОКСИ-1Д в Україні

Вимірювач тиску ОКСИ-1Д призначений для фахівців, які займаються контролем вентиляційних систем, обслуговуванням промислового обладнання, технологічними вимірюваннями та перевіркою параметрів газових потоків.

Прилад поєднує вимірювання надлишкового тиску, розрідження та перепаду тиску, цифрове відображення результатів, чутливість 1 Па й можливість шлангового підключення. Його характеристики дають змогу використовувати один вимірювач для різних завдань контролю тиску в межах установлених діапазонів.

Перед тим як купити ОКСИ-1Д, рекомендується перевірити необхідний діапазон вимірювання, вимоги до точності, тип підключення та відповідність комплектації запланованим роботам. Це допоможе правильно підібрати цифровий манометр для конкретної системи.
