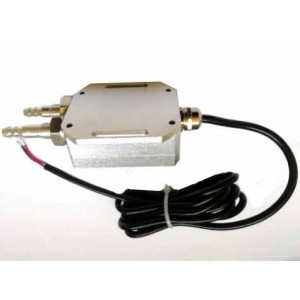

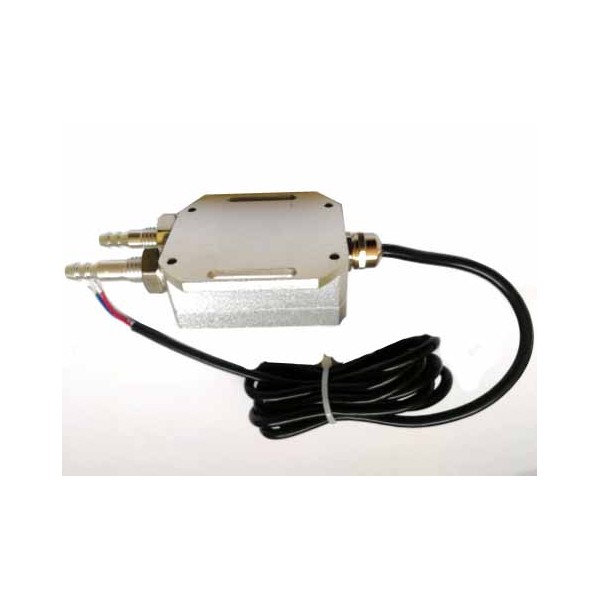

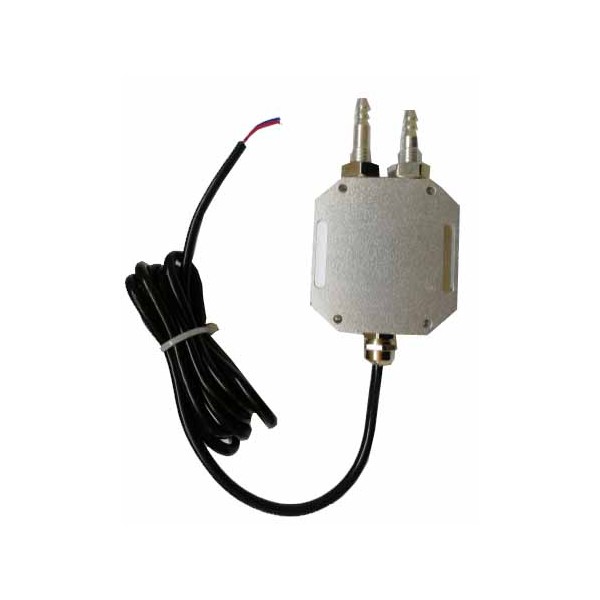

Диференціальний датчик тиску повітря ALT DIF ADP

ALT DIF ADP — диференціальний датчик тиску, призначений для вимірювання різниці тисків повітря та перетворення отриманого значення на аналоговий вихідний сигнал. Пристрій використовується для контролю перепаду тиску в системах, де необхідно вимірювати різницю між двома точками, а не абсолютний тиск повітря.

Датчик диференціального тиску ALT DIF ADP доступний у різних виконаннях із діапазонами вимірювання від невеликих значень у паскалях до 20 кПа. Це дозволяє вибрати модифікацію відповідно до параметрів конкретної системи. Точність вимірювання становить 0,5%, а стандартний вихідний сигнал — 4–20 мА. На замовлення можливе виконання з аналоговим виходом 0–5 В або 0–10 В.

Живлення датчика здійснюється від джерела постійної напруги 24 В. Для підключення повітряних ліній передбачені штуцери діаметром 8 мм. Поєднання аналогового виходу, кількох варіантів діапазону вимірювання та стандартної напруги живлення дозволяє використовувати ALT DIF ADP у складі систем контролю й автоматизації, характеристики яких відповідають параметрам датчика.

Призначення диференціального датчика тиску ALT DIF ADP

Основне призначення ALT DIF ADP — вимірювання перепаду тиску повітря між двома контрольними точками. На відміну від датчиків абсолютного тиску, які визначають тиск відносно абсолютного вакууму, диференціальний датчик використовується для визначення різниці між двома значеннями тиску.

Такий принцип вимірювання необхідний у системах, де важливо контролювати не окреме значення тиску, а його зміну між різними ділянками. Наприклад, перепад тиску може бути одним із контрольованих параметрів під час оцінювання роботи вентиляційних каналів, повітряних фільтрів та інших елементів повітряних систем.

Диференціальний датчик тиску повітря ALT DIF ADP можна розглядати для таких завдань:

• Контроль перепаду тиску в системах вентиляції та кондиціонування повітря.
• Вимірювання різниці тисків між окремими ділянками повітропроводів.
• Контроль перепаду тиску на повітряних фільтрах.
• Вимірювання диференціального тиску у вентиляційних установках.
• Контроль різниці тисків між приміщеннями або окремими зонами.
• Використання в системах автоматизованого контролю параметрів повітря.
• Передавання виміряного значення до сумісних контролерів та інших пристроїв оброблення аналогових сигналів.
• Вимірювання невеликих перепадів тиску в межах вибраного діапазону датчика.

Можливість застосування конкретного виконання ALT DIF ADP визначається діапазоном вимірювання, типом вихідного сигналу та параметрами системи, до якої його підключають. Перед вибором необхідно перевірити відповідність цих характеристик умовам майбутньої експлуатації.

Принцип вимірювання диференціального тиску

Диференціальний тиск — це різниця між значеннями тиску у двох точках. Для його визначення необхідно підвести тиск із відповідних ділянок системи до вимірювальних підключень датчика.

Наприклад, якщо в одній точці повітряної системи тиск вищий, ніж в іншій, між ними виникає перепад. Його величину можна використовувати для контролю стану системи або аналізу зміни умов її роботи.

Датчик ALT DIF ADP перетворює виміряний перепад тиску на аналоговий електричний сигнал. Цей сигнал може надходити до сумісного обладнання, яке виконує індикацію, реєстрацію або подальше оброблення отриманих даних.

Залежно від обраного виконання вихідний сигнал формується в діапазоні 4–20 мА, 0–5 В або 0–10 В. При цьому тип виходу необхідно узгоджувати з характеристиками вхідного каналу обладнання, до якого підключається датчик.

Діапазони вимірювання тиску ALT DIF ADP

Однією з основних особливостей серії ALT DIF ADP є можливість вибору виконання з відповідним діапазоном вимірювання. Доступні варіанти для контролю як малих перепадів тиску, що вимірюються десятками паскалів, так і вищих значень до 20 кПа.

Для замовлення передбачені такі діапазони вимірювання:

Зазначені значення відповідають різним варіантам виконання датчика. Під час замовлення потрібно вибрати необхідний діапазон, оскільки сам перелік характеристик не означає наявності функції перемикання між усіма діапазонами в одному пристрої.

Вибір діапазону залежно від умов вимірювання

Правильний вибір діапазону є важливою умовою використання диференціального датчика тиску. Для контролю невеликих перепадів повітряного тиску можна розглядати виконання на 50, 100, 200, 300 або 500 Па. Такі діапазони дозволяють зосередитися на вимірюванні відносно малих значень перепаду.

Для систем, у яких очікувана різниця тисків становить кілька кілопаскалів, передбачені виконання від 0…1 кПа до 0…10 кПа. Максимальний додатний діапазон у переліку модифікацій становить 0…20 кПа.

Окрему групу становлять виконання з від'ємною нижньою межею вимірювання. До них належать діапазони -50…100 Па, -200 Па…1 кПа, -200 Па…20 кПа та -200 Па…0 Па. Такі варіанти необхідно враховувати, коли контрольований перепад тиску може набувати від'ємних значень відповідно до прийнятого напрямку вимірювання.

Вибираючи датчик, слід орієнтуватися на мінімальне та максимальне значення очікуваного перепаду тиску. Обраний діапазон повинен охоплювати умови, у яких працюватиме система. Водночас не варто без потреби вибирати значно ширший діапазон, якщо для конкретного завдання передбачене виконання з відповіднішими межами вимірювання.

Точність вимірювання — 0,5%

Для диференціального датчика тиску ALT DIF ADP зазначена точність вимірювання 0,5%. Цей параметр необхідно враховувати під час вибору обладнання для систем контролю перепаду тиску.

Точність вимірювання є одним із ключових критеріїв для завдань, у яких результати використовуються для автоматизованого контролю або оцінювання змін тиску. Вона дозволяє порівнювати характеристики різних датчиків і визначати, наскільки конкретна модель відповідає вимогам вимірювальної системи.

Слід враховувати, що в зазначених характеристиках наведено значення точності 0,5% без додаткового уточнення способу нормування похибки. Якщо для проєкту важливе визначення абсолютної похибки в паскалях, необхідно окремо уточнити відповідні метрологічні параметри обраного виконання датчика.

Аналоговий вихід 4–20 мА

Стандартне виконання датчика ALT DIF ADP оснащене аналоговим струмовим виходом 4–20 мА. Це поширений формат передавання вимірювальних сигналів у системах промислового контролю та автоматизації.

Струмовий сигнал може використовуватися для передавання інформації про виміряний перепад тиску до сумісного контролера, реєстратора або іншого пристрою, здатного приймати сигнали такого типу.

Під час підключення необхідно враховувати параметри аналогового входу приймального обладнання, схему електричного з'єднання та вимоги до живлення датчика. Наявність входу 4–20 мА у контролері є важливою умовою безпосередньої сумісності зі стандартним виконанням ALT DIF ADP.

Якщо система вже використовує струмові сигнали для контролю технологічних параметрів, вибір датчика з виходом 4–20 мА дозволяє узгодити тип передавання даних із наявною вимірювальною архітектурою.

Виконання з вихідним сигналом 0–5 В або 0–10 В

Крім стандартного струмового виходу, для ALT DIF ADP передбачена можливість замовлення виконання з вихідним сигналом напруги. Доступні два варіанти: 0–5 В та 0–10 В.

Ці модифікації можна використовувати в системах, де приймальне обладнання розраховане на аналогові сигнали напруги відповідного діапазону. Наприклад, вибір виходу 0–10 В може бути доцільним, якщо саме такий тип сигналу підтримує аналоговий вхід контролера.

Тип вихідного сигналу слід визначити до оформлення замовлення. Стандартним варіантом є 4–20 мА, тоді як виконання з виходами 0–5 В та 0–10 В необхідно замовляти окремо.

Наведені варіанти виходу не слід розглядати як підтвердження можливості перемикання сигналу безпосередньо на датчику. Для конкретного замовлення потрібно вибрати відповідне виконання.

Живлення датчика ALT DIF ADP — 24 В

Номінальна напруга живлення диференціального датчика тиску ALT DIF ADP становить 24 В. Під час проєктування вимірювальної системи необхідно передбачити відповідне джерело живлення та перевірити умови підключення датчика.

Перед монтажем слід узгодити електричну схему підключення з типом замовленого вихідного сигналу. Для виконань із виходами 4–20 мА, 0–5 В та 0–10 В вимоги до підключення необхідно перевіряти за технічною документацією відповідної модифікації.

Якщо датчик використовується разом із програмованим контролером або іншим обладнанням автоматизації, потрібно враховувати не лише напругу живлення, а й сумісність електричних інтерфейсів.

Підключення повітряних ліній

Для підведення вимірюваного тиску ALT DIF ADP має штуцери діаметром 8 мм. Цей параметр потрібно враховувати під час вибору трубок та інших елементів пневматичного підключення.

Правильне підключення повітряних ліній є необхідною умовою отримання достовірних результатів вимірювання перепаду тиску. Під час монтажу важливо забезпечити належне з'єднання трубок зі штуцерами та уникати ситуацій, коли порушення герметичності з'єднань впливає на контрольований тиск.

Для систем із невеликими перепадами тиску особливо важливо враховувати стан пневматичних з'єднань. Навіть незначні втрати тиску в лініях можуть впливати на результати вимірювань.

Перед підключенням необхідно перевірити відповідність приєднувальних елементів діаметру штуцерів та дотримуватися схеми підведення тиску, передбаченої для конкретного виконання датчика.

Використання в системах вентиляції

Одним із можливих напрямів застосування диференціальних датчиків тиску є контроль параметрів вентиляційних систем. Перепад тиску може використовуватися для спостереження за станом повітряних каналів, фільтрувальних елементів та інших компонентів, у яких важлива різниця тисків між двома точками.

Наприклад, під час контролю повітряного фільтра вимірювання перепаду тиску дозволяє отримувати інформацію про зміну опору проходженню повітря. Результати можуть використовуватися системою керування для подальшого аналізу.

Для таких завдань необхідно вибрати датчик із діапазоном, що відповідає очікуваним значенням перепаду тиску. Якщо система працює з невеликими перепадами, можуть розглядатися виконання з діапазонами 0…50 Па, 0…100 Па, 0…200 Па та іншими відповідними межами.

Підключення ALT DIF ADP до вентиляційної автоматики можливе за умови сумісності параметрів датчика з контролером і правильно організованого відбору тиску.

Інтеграція в автоматизовані системи контролю

Аналоговий вихід дозволяє використовувати ALT DIF ADP як джерело вимірювального сигналу в системах, обладнаних сумісними аналоговими входами. Отримані дані можуть оброблятися зовнішнім контролером відповідно до алгоритмів роботи конкретної системи.

Датчик не потребує окремого цифрового інтерфейсу для передавання вимірюваного значення, оскільки в зазначених виконаннях використовується аналоговий вихідний сигнал.

Для інтеграції важливо правильно визначити діапазон вимірювання тиску та відповідний діапазон аналогового входу. Крім цього, у налаштуваннях приймального обладнання необхідно враховувати межі вимірювання обраної модифікації датчика.

Залежно від можливостей зовнішнього контролера сигнал ALT DIF ADP може використовуватися для відображення поточного перепаду тиску, реєстрації результатів або виконання алгоритмів автоматизованого керування.

Основні характеристики ALT DIF ADP

Як вибрати диференціальний датчик тиску ALT DIF ADP

Перед тим як купити диференціальний датчик тиску ALT DIF ADP, необхідно визначити основні параметри вимірювальної системи. Насамперед потрібно знати очікуваний перепад тиску та його можливі зміни під час роботи обладнання.

Перший критерій — діапазон вимірювання. Для контролю невеликих перепадів передбачені виконання на десятки та сотні паскалів. Для більших значень доступні модифікації з діапазонами до 20 кПа. Якщо тиск може набувати від'ємних значень, необхідно вибрати виконання з відповідною нижньою межею.

Другий критерій — тип вихідного сигналу. У стандартному виконанні ALT DIF ADP використовується струмовий вихід 4–20 мА. Якщо приймальний пристрій має аналоговий вхід напруги, можна замовити модифікацію з виходом 0–5 В або 0–10 В.

Третій критерій — живлення. Для роботи датчика необхідно передбачити джерело живлення з напругою 24 В. Параметри підключення потрібно узгодити з електричною схемою системи.

Четвертий критерій — пневматичне підключення. Датчик має штуцери діаметром 8 мм, тому перед монтажем потрібно підібрати відповідні з'єднувальні елементи.

П'ятий критерій — умови використання. ALT DIF ADP призначений для вимірювання диференціального тиску повітря. Якщо обладнання планується застосовувати для інших газів, у середовищах із підвищеною вологістю або за особливих температурних умов, необхідно окремо перевірити допустимість такого використання.

Переваги вибору ALT DIF ADP

• 20 варіантів діапазону вимірювання. Можливість підібрати виконання відповідно до необхідного перепаду тиску.
• Вимірювання малих перепадів. Доступні модифікації з діапазоном від 0 до 50 Па.
• Діапазони до 20 кПа. Передбачені виконання для вимірювання вищих значень диференціального тиску.
• Від'ємні значення тиску. Доступні модифікації з від'ємною нижньою межею вимірювання.
• Точність 0,5%. Зазначена характеристика точності вимірювання.
• Струмовий вихід 4–20 мА. Можливість підключення до обладнання із сумісним аналоговим входом.
• Альтернативні виходи. Виконання 0–5 В або 0–10 В на замовлення.
• Живлення 24 В. Визначена напруга для підключення пристрою.
• Штуцери 8 мм. Відомий приєднувальний розмір для підбору повітряних ліній.

Диференціальний датчик ALT DIF ADP для контролю перепаду тиску

ALT DIF ADP — датчик диференціального тиску повітря з аналоговим вихідним сигналом і можливістю вибору одного з 20 діапазонів вимірювання. Пристрій призначений для перетворення перепаду тиску на електричний сигнал, який може використовуватися в сумісних системах вимірювання та автоматизованого контролю.

Модель має точність 0,5%, живиться від напруги 24 В та оснащена штуцерами діаметром 8 мм. Стандартний вихід — 4–20 мА, а на замовлення доступні варіанти 0–5 В і 0–10 В.

Під час замовлення ALT DIF ADP необхідно вказати потрібний діапазон вимірювання та тип вихідного сигналу. Правильно підібране виконання дозволить узгодити характеристики датчика з параметрами повітряної системи та вимогами підключеного обладнання.
