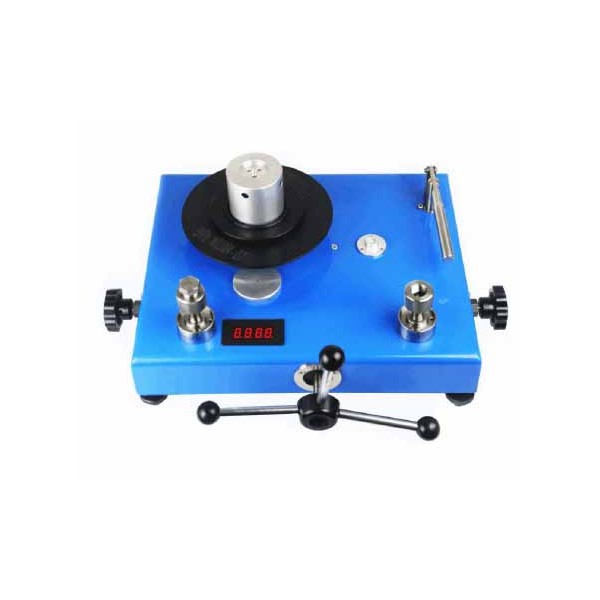

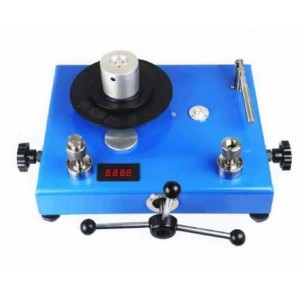

Вантажопоршневий манометр МП-60К 0,05

Вантажопоршневий манометр МП-60К призначений для повірки та калібрування засобів вимірювання тиску в діапазоні від 0,1 до 6 МПа. Модель має клас точності 0,05 та може застосовуватися для роботи з цифровими й прецизійними манометрами, перетворювачами тиску, датчиками тиску та іншими приладами відповідного діапазону. Максимальний рівень, зазначений у вихідних даних, становить до 60 кгс/см².

МП-60К належить до вантажопоршневих засобів відтворення тиску. Задане навантаження формується за допомогою комплекту вантажів і передається на поршневу систему. Такий принцип використовується для створення контрольованого тиску та перевірки показань приладу, який калібрується або повіряється, у необхідних точках робочого діапазону.

Призначення МП-60К

Основне завдання вантажопоршневого манометра МП-60К — створення заданого тиску під час перевірки вимірювальної апаратури. Прилад розрахований на діапазон 0,1–6 МПа та підходить для калібрування цифрових манометрів, прецизійних манометрів, перетворювачів і датчиків тиску. Один комплект може використовуватися з різними типами обладнання за умови відповідності їхніх параметрів діапазону, точності та приєднанню МП-60К.

Поршнева система з карбіду вольфраму

Поршень і циліндр МП-60К виготовлені з матеріалу на основі карбіду вольфраму. У вихідному описі відзначаються висока твердість цього матеріалу та низький температурний коефіцієнт лінійного розширення. Таке виконання спрямоване на підвищення зносостійкості поршня та зменшення його деформації під тиском.

Стабільність геометрії поршня та циліндра має важливе значення для роботи вантажопоршневого манометра, оскільки ця пара є центральним вузлом системи створення тиску. Для поршневої системи МП-60К у характеристиках зазначений температурний режим 20 ± 5 °C.

Плавна робота та контроль положення поршня

Конструкція МП-60К має низький центр ваги навантаження, а вага вантажної системи передається безпосередньо на поршень. За даними картки товару, це забезпечує плавну роботу поршня, дуже малі коливання тиску та точну індикацію під час вимірювальних операцій.

У конструкції також передбачено датчик зміщення поршня, який контролює його робоче положення. Хід поршня вгору та вниз становить ±1,5 мм. Відображення положення на приладі допомагає оператору контролювати робочий стан поршневої системи під час встановлення та регулювання заданого тиску.

Вантажі з немагнітної нержавіючої сталі

Комплект вантажів МП-60К виготовлений з немагнітної нержавіючої сталі. Вантажі є функціональною частиною системи та використовуються для створення необхідного навантаження на поршень у межах робочого діапазону приладу.

Загальна маса комплекту становить 60 кг, що слід враховувати під час підготовки робочого місця та розміщення обладнання.

Регулювання тиску та приєднання

Для МП-60К заявлене легке регулювання тиску, зокрема під час роботи у верхній частині діапазону. Робочий діапазон моделі становить 0,1–6 МПа. Приєднувальна різьба — М20×1,5. Перед підключенням приладу, який необхідно калібрувати або повіряти, слід перевірити відповідність його приєднання цій різьбі.

Верхня межа 6 МПа дозволяє використовувати МП-60К із засобами вимірювання тиску, робочі значення яких входять у цей діапазон. Конкретні точки повірки або калібрування визначаються завданням користувача та параметрами контрольованого обладнання.

Робоча рідина

Як робочу рідину для МП-60К у вихідних характеристиках зазначено суміш трансформаторної оливи та авіаційного гасу у співвідношенні 4,39:1. Цей параметр необхідно враховувати під час підготовки манометра до експлуатації та обслуговування системи.

У картці товару також наведено кінематичну в’язкість 9–12 при температурі 20 °C та кислотне число менше 0,05 мг. Одиниці вимірювання в’язкості й повне позначення одиниці кислотного числа у вихідному описі не уточнені, тому ці дані наведено без додаткового трактування.

Основні характеристики МП-60К

Застосування МП-60К

МП-60К застосовується для калібрування цифрових і прецизійних манометрів, перетворювачів та датчиків тиску. Перед роботою потрібно перевірити відповідність діапазону 0,1–6 МПа, різьби М20×1,5, робочої рідини та класу точності параметрам контрольованого обладнання.

Ключові особливості вантажопоршневого манометра МП-60К

• діапазон тиску 0,1–6 МПа;
• клас точності 0,05;
• калібрування цифрових і прецизійних манометрів, перетворювачів та датчиків тиску;
• поршень і циліндр з матеріалу на основі карбіду вольфраму;
• низький центр ваги вантажної системи;
• плавна робота поршня та малі коливання тиску;
• датчик контролю положення поршня;
• хід поршня ±1,5 мм;
• вантажі з немагнітної нержавіючої сталі;
• приєднувальна різьба М20×1,5;
• маса комплекту 60 кг;
• робоча рідина — суміш трансформаторної оливи та авіаційного гасу 4,39:1.

МП-60К для повірки та калібрування

МП-60К поєднує діапазон до 6 МПа, клас точності 0,05, поршневу систему з карбіду вольфраму, комплект немагнітних вантажів і контроль положення поршня. Під час вибору моделі слід зіставити її діапазон, різьбу М20×1,5 та тип робочої рідини з параметрами обладнання, яке потрібно перевіряти.
