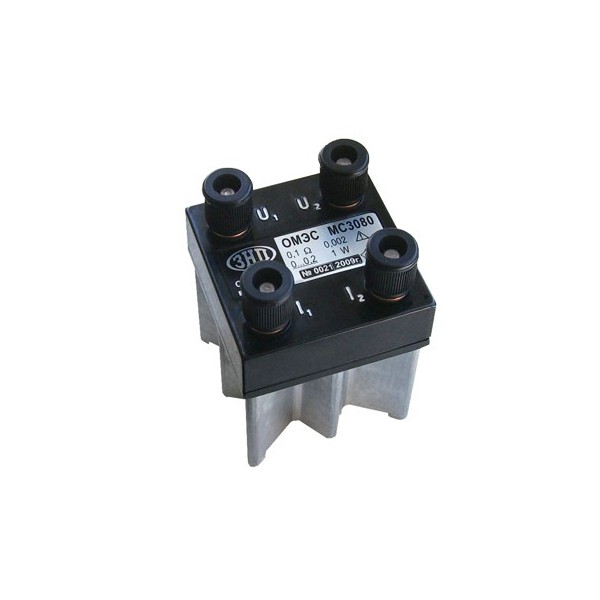

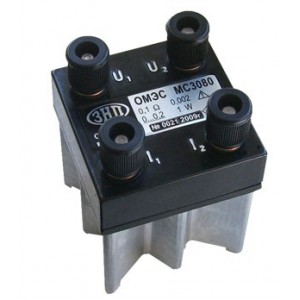

Міра електричного опору МС-3080, клас точності 0,005

МС-3080 класу точності 0,005 — однозначна міра електричного опору, призначена для відтворення та зберігання стабільного значення опору під час високоточних електричних вимірювань. Прилад використовують як зразкову або робочу міру в метрологічних лабораторіях, вимірювальних установках, під час перевірки електровимірювального обладнання та проведення спеціалізованих досліджень.

Міра опору МС-3080 забезпечує відтворення одного фіксованого номінального значення електричного опору. Серія охоплює номінали 0,001; 0,01; 0,1; 1,0 та 10 Ом. Кожен прилад виготовляється з одним номіналом, тому під час замовлення необхідно вибрати потрібне значення.

Особливістю МС-3080 є висока стабільність опору протягом тривалого часу, підвищена навантажувальна здатність і герметизований резистивний елемент. Конструкція розроблена для точних вимірювань, у яких важливо мінімізувати зміну опорного значення в процесі експлуатації.

Міра допускає використання як у повітряному, так і в рідинному середовищі. Для роботи в рідинах передбачено застосування конденсаторної оливи, гасу та кремнійорганічної рідини. Це дає змогу використовувати обладнання в різних лабораторних вимірювальних установках.

Призначення та сфери застосування МС-3080

Однозначні міри електричного опору застосовують у вимірювальних схемах, де потрібне стабільне та точно визначене значення опору. Вони дозволяють порівнювати результати вимірювань із відомою величиною та використовуються під час перевірки метрологічних характеристик електровимірювального обладнання.

Міра опору МС-3080 класу 0,005 може застосовуватися для таких завдань:

• Відтворення заданих значень електричного опору під час метрологічних вимірювань.
• Використання як зразкової міри в лабораторних вимірювальних установках.
• Перевірка та порівняння показників приладів для вимірювання малих електричних опорів.
• Проведення точних електротехнічних вимірювань і досліджень.
• Робота у складі вимірювальних схем із цифровими вольтметрами та мультиметрами.
• Визначення вихідного струму вимірювальних перетворювачів за методом падіння напруги.
• Контроль метрологічних характеристик вимірювального обладнання.

МС-3080 може використовуватися в метрологічних службах підприємств, випробувальних лабораторіях, науково-дослідних установах та організаціях, що виконують точні вимірювання електричних величин.

Клас точності 0,005 та стабільність електричного опору

Модель МС-3080 випускається в декількох класах точності: 0,01; 0,005; 0,002 та 0,001. Представлена модифікація має клас точності 0,005.

У технічній документації класи точності цієї серії пов'язані з нестабільністю опору протягом року. Для виконання класу 0,005 відповідний показник становить 0,005%.

Висока стабільність опорного значення особливо важлива для вимірювань, які регулярно повторюються. Якщо опір зразкової міри змінюється, це може впливати на точність порівняння та отримані результати.

Для серії МС-3080 допустиме відхилення дійсного значення опору від номінального становить не більше ±0,01%. Похибка метрологічної атестації зазначена на рівні ±0,0002% або ±0,0005% залежно від виконання.

Важливо розрізняти клас точності, допустиме відхилення від номіналу та похибку атестації. Це окремі метрологічні характеристики, які необхідно враховувати відповідно до вимог конкретної методики вимірювання.

Температурний коефіцієнт опору також впливає на стабільність вимірювань. Для серії МС-3080 передбачено значення ТКО α: ±1; ±3; ±5 × 10^-6 1/°C. Конкретне значення цього параметра залежить від виконання міри.

Номінальні значення опору МС-3080

Серія МС-3080 охоплює п'ять номіналів електричного опору. Кожен із них призначений для використання у вимірювальних схемах із відповідними електричними параметрами.

• 0,001 Ом — міра для роботи з дуже малими значеннями електричного опору.
• 0,01 Ом — використовується в низькоомних вимірювальних колах.
• 0,1 Ом — призначена для точного відтворення відповідного опорного значення.
• 1,0 Ом — застосовується в лабораторних схемах, де потрібен фіксований опір 1 Ом.
• 10 Ом — міра для вимірювань і перевірок, що потребують опорного значення 10 Ом.

На відміну від магазинів опорів, які дозволяють змінювати значення за допомогою перемикачів, однозначна міра МС-3080 має один фіксований номінал. Це необхідно враховувати під час комплектування лабораторії або вимірювальної установки.

Якщо для роботи потрібно декілька номінальних значень, використовують окремі міри відповідних номіналів.

Конструктивні особливості міри МС-3080

Герметизований резистивний елемент

У конструкції МС-3080 застосовано герметизований резистивний елемент. Це одна з основних відмінностей моделі від попередніх мір електричного опору.

Герметизація підвищує надійність резистивного елемента та сприяє збереженню його характеристик. Для метрологічного обладнання стабільність опору має особливе значення, оскільки саме це значення використовується як вихідний параметр вимірювальної схеми.

Підвищена навантажувальна здатність

МС-3080 розроблена з урахуванням необхідності роботи за різних електричних навантажень. Для всіх номіналів серії встановлена номінальна потужність розсіювання 0,2 Вт і максимальна потужність 1,0 Вт.

Гранична потужність залежить від номінального опору та становить 2,5 або 2,0 Вт. Під час складання вимірювальної схеми необхідно враховувати ці обмеження, щоб не перевищувати допустиме навантаження на резистивний елемент.

Компактне виконання

Габаритні розміри МС-3080 становлять 88 × 59 × 59 мм, маса — 0,45 кг. Прилад можна розміщувати у складі лабораторних вимірювальних установок та використовувати для виконання метрологічних робіт.

Конструкція передбачає експлуатацію як у повітряному, так і в зазначених виробником рідинних середовищах.

Основні технічні характеристики МС-3080

Модель: МС-3080.

Клас точності: 0,005.

Номінальні значення електричного опору: 0,001; 0,01; 0,1; 1,0; 10 Ом.

Класи точності серії (нестабільність за рік): 0,01; 0,005; 0,002; 0,001.

Температурний коефіцієнт опору α: ±1; ±3; ±5 × 10^-6 1/°C.

Похибка атестації: ±0,0002%; ±0,0005%.

Допустиме відхилення дійсного опору від номінального: не більше ±0,01%.

Габаритні розміри: 88 × 59 × 59 мм.

Маса: 0,45 кг.

Робоче середовище: повітря, конденсаторна олива, гас, кремнійорганічна рідина.

Потужність розсіювання міри опору МС-3080

Допустима потужність розсіювання є важливою характеристикою однозначної міри опору. Під час проходження електричного струму резистивний елемент нагрівається, що може впливати на фактичне значення опору.

Для МС-3080 встановлені номінальні, максимальні та граничні значення потужності, наведені в таблиці.

Номінальна потужність розсіювання становить 0,2 Вт для кожного виконання МС-3080. Максимальна потужність дорівнює 1,0 Вт незалежно від номіналу.

Для мір із номіналами 0,001; 0,01 та 0,1 Ом гранична потужність становить 2,5 Вт. Для виконань на 1 і 10 Ом цей показник дорівнює 2,0 Вт.

Під час високоточних вимірювань рекомендується дотримуватися режимів навантаження, передбачених методикою, оскільки температурні зміни резистивного елемента можуть впливати на кінцевий результат.

Вимірювання струму за допомогою МС-3080

Міра електричного опору МС-3080 може використовуватися разом із точними цифровими вольтметрами та мультиметрами для вимірювання вихідного струму перетворювачів тиску, температури та витрати.

Як приклади вимірювальних приладів у технічному описі зазначені цифрові мультиметри М3500А та В7-84.

Вимірювання виконується за методом падіння напруги на відомому опорі. Через міру пропускають струм, після чого вимірюють напругу між відповідними точками вимірювальної схеми.

Значення струму визначають за законом Ома:

I = U / R

де I — сила струму, U — виміряна напруга, R — дійсне значення електричного опору міри.

Для точних вимірювань важливо використовувати атестоване значення опору, а не лише його номінал. Також необхідно враховувати похибку вимірювання напруги та умови експлуатації міри.

Такий метод може застосовуватися для контролю вихідних струмових сигналів вимірювальних перетворювачів у лабораторних умовах.

Робота в повітряному та рідинному середовищі

Однією з особливостей МС-3080 є можливість експлуатації в різних середовищах. Виробником передбачено використання міри в повітрі, конденсаторній оливі, гасі та кремнійорганічній рідині.

Робота в рідинному середовищі може бути потрібна в лабораторних установках, де умови вимірювань передбачають відповідне розміщення міри.

Вибір середовища визначається методикою вимірювання, конструкцією установки та вимогами до температурних умов.

Для отримання відтворюваних результатів важливо забезпечувати стабільність умов експлуатації та враховувати температурний коефіцієнт опору конкретного виконання МС-3080.

Які попередні моделі замінює МС-3080?

Міра МС-3080 розроблена для заміни низки раніше використовуваних однозначних мір електричного опору.

До переліку моделей, на заміну яким випускається МС-3080, належать:

• МС3050;
• Р3031/2;
• Р321;
• Р310;
• МС-3006;
• МС-3005;
• МС3007.

Порівняно з попередніми моделями для МС-3080 заявлено підвищену стабільність опору в часі, збільшену навантажувальну здатність і герметизований резистивний елемент.

Якщо МС-3080 планується використовувати замість іншої міри, необхідно перевірити відповідність номінального опору, класу точності, допустимого навантаження та метрологічних параметрів.

Метрологічна атестація МС-3080

Міра електричного опору МС-3080 може постачатися зі свідоцтвом про метрологічну атестацію. Необхідність такого документа рекомендується визначити до оформлення замовлення.

Під час використання міри як опорного елемента у високоточних вимірюваннях важливо знати її дійсне значення електричного опору та метрологічні характеристики.

Документальне підтвердження цих параметрів має значення для лабораторій, метрологічних служб і підприємств, що виконують перевірку вимірювального обладнання.

Як вибрати міру опору МС-3080 класу 0,005?

Перед придбанням однозначної міри електричного опору потрібно визначити технічні вимоги до вимірювальної установки. Насамперед слід вибрати номінал, клас точності та допустиме електричне навантаження.

Основні параметри, які необхідно врахувати:

• Номінальний опір. Доступні виконання на 0,001; 0,01; 0,1; 1,0 та 10 Ом. Кожен прилад має один фіксований номінал.
• Клас точності. Ця модифікація належить до класу 0,005.
• Температурний коефіцієнт. Необхідно враховувати вплив температури на опорне значення.
• Потужність розсіювання. Навантаження має відповідати технічним обмеженням конкретного виконання.
• Робоче середовище. Слід враховувати можливість використання в повітрі або передбачених виробником рідинах.
• Метрологічна документація. За потреби необхідно уточнити можливість постачання зі свідоцтвом про атестацію.

Відповідність цих характеристик умовам вимірювання дозволяє правильно підібрати міру опору для лабораторного або виробничого застосування.

Купити міру електричного опору МС-3080 класу 0,005 в Україні

МС-3080 класу точності 0,005 — однозначна міра електричного опору для точних лабораторних і метрологічних вимірювань. Прилад призначений для відтворення стабільного опорного значення та може використовуватися як зразкова або робоча міра.

Серія охоплює номінальні значення від 0,001 до 10 Ом. До її конструктивних особливостей належать герметизований резистивний елемент, підвищена навантажувальна здатність і можливість експлуатації в повітряному та рідинному середовищі.

Перед тим як купити МС-3080 класу 0,005, рекомендується уточнити потрібний номінал опору, метрологічні характеристики конкретного виконання та необхідність свідоцтва про атестацію.
