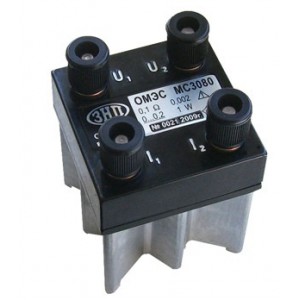

Міра електричного опору МС-3080 класу точності 0,002 — прецизійний еталонний резистор

МС-3080 класу точності 0,002 — високоточна однозначна міра електричного опору, призначена для відтворення та зберігання номінального значення опору під час метрологічних, лабораторних і виробничих вимірювань. Прилад застосовується як зразкова або робоча міра для перевірки електровимірювального обладнання, порівняння результатів і проведення точних електричних вимірювань.

Міра опору МС-3080 випускається з номінальними значеннями 0,001; 0,01; 0,1; 1,0 або 10 Ом. Кожен прилад має один фіксований номінал, який вибирають відповідно до вимірювального завдання. Це важливо враховувати під час замовлення: МС-3080 не є багатоступеневим магазином опорів із перемиканням значень.

Основною особливістю виконання класу 0,002 є висока стабільність електричного опору протягом часу. У технічних характеристиках клас точності пов'язаний із річною нестабільністю опору. Для серії МС-3080 також передбачені виконання класів 0,01; 0,005 та 0,001.

Конструкція приладу містить герметизований резистивний елемент, який сприяє підвищенню надійності та стабільності його характеристик. Міра може застосовуватися як у повітряному, так і в рідинному середовищі: конденсаторній оливі, гасі або кремнійорганічній рідині.

Номінальна потужність розсіювання становить 0,2 Вт для всіх п'яти значень опору. Максимальна потужність — 1 Вт, а гранична залежить від номіналу та становить 2,0 або 2,5 Вт.

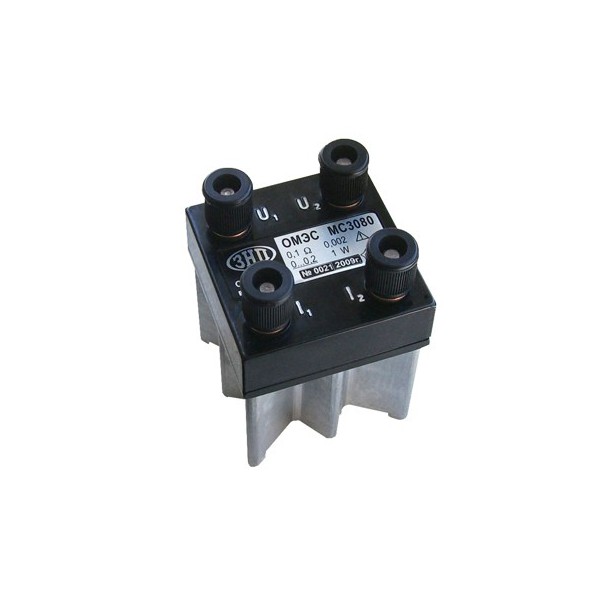

Компактний корпус розміром 88 × 59 × 59 мм і маса 0,45 кг дозволяють використовувати МС-3080 у складі лабораторних вимірювальних установок. За потреби міра може постачатися зі свідоцтвом про метрологічну атестацію.

Призначення міри опору МС-3080

Точні вимірювання електричного опору потребують стабільних опорних значень, із якими можна порівнювати результати роботи електровимірювальних приладів. Для цього використовуються однозначні міри опору, виготовлені з урахуванням вимог до стабільності та відтворюваності електричних характеристик.

МС-3080 класу 0,002 використовується для таких завдань:

• Метрологічні лабораторії. Застосування як зразкової міри електричного опору під час перевірки вимірювального обладнання.
• Калібрування приладів. Використання стабільного опорного значення для порівняння показників омметрів та інших вимірювачів опору.
• Електротехнічні лабораторії. Проведення точних вимірювань і дослідження електричних кіл.
• Випробувальні установки. Використання прецизійного резистивного елемента з відомим значенням опору.
• Перевірка вимірювальних систем. Контроль стабільності та правильності визначення електричного опору.
• Вимірювання струму. Визначення вихідного струму вимірювальних перетворювачів за падінням напруги на відомому опорі.
• Порівняльні вимірювання. Зіставлення результатів із відомим значенням опору за однакових умов.

Міра може використовуватися як самостійний опорний елемент або як частина складнішої вимірювальної системи. Конкретна методика застосування залежить від номіналу, необхідної точності та характеристик підключеного обладнання.

Клас точності 0,002 та стабільність опору

Однією з головних характеристик МС-3080 є клас точності, який у технічному описі серії визначений через нестабільність електричного опору протягом одного року.

Для моделі, представленої на цій сторінці, зазначено клас точності 0,002. Таке виконання призначене для вимірювальних завдань, де важливо зберігати стабільне значення опору та контролювати його зміну протягом тривалого часу.

Серія МС-3080 представлена чотирма класами точності:

• 0,01;
• 0,005;
• 0,002;
• 0,001.

Клас точності не слід автоматично ототожнювати з похибкою визначення фактичного опору конкретного екземпляра. Для останньої в документації окремо зазначена похибка метрологічної атестації.

Для МС-3080 наведені значення похибки атестації ±0,0002% та ±0,0005%. Конкретне значення для придбаного виконання необхідно уточнювати за його метрологічними документами.

Висока стабільність важлива для лабораторій, у яких опорні резистори використовуються багаторазово, а результати поточних вимірювань порівнюються з попередніми.

П'ять номінальних значень електричного опору

Міра МС-3080 виготовляється у п'яти номінальних виконаннях. Кожне з них призначене для роботи з певним значенням електричного опору.

• МС-3080 0,001 Ом — міра з номінальним опором 1 мОм.
• МС-3080 0,01 Ом — міра з номінальним опором 10 мОм.
• МС-3080 0,1 Ом — міра з номінальним опором 100 мОм.
• МС-3080 1,0 Ом — міра з номінальним опором 1 Ом.
• МС-3080 10 Ом — міра з номінальним опором 10 Ом.

Допустиме відхилення фактичного значення опору від номінального становить не більш ніж ±0,01%.

Під час точних вимірювань необхідно враховувати фактичне атестоване значення конкретної міри, а не лише номінал, зазначений у її маркуванні.

Якщо вимірювальна система потребує декількох значень опору, відповідні міри замовляються окремо. Один екземпляр МС-3080 має лише один номінал.

Температурний коефіцієнт опору МС-3080

Електричний опір резистивних елементів може змінюватися залежно від температури. Для високоточних мір ця залежність має особливе значення, оскільки температурні зміни можуть впливати на результат вимірювання.

Для серії МС-3080 зазначені значення температурного коефіцієнта опору (ТКО) α:

• ±1 × 10^-6 1/°C;
• ±3 × 10^-6 1/°C;
• ±5 × 10^-6 1/°C.

Конкретне значення температурного коефіцієнта залежить від виконання міри та повинно визначатися за документацією на відповідний екземпляр.

Під час проведення прецизійних вимірювань важливо контролювати температурні умови й уникати різких змін температури резистивного елемента.

Особливо це стосується вимірювань із підвищеною потужністю навантаження, коли самонагрівання резистора може спричиняти додаткову зміну його опору.

Номінальна, максимальна та гранична потужність розсіювання

Під час використання міри опору необхідно враховувати електричну потужність, яка виділяється на резистивному елементі. Вона залежить від сили струму та значення опору.

Для МС-3080 встановлені номінальна, максимальна та гранична потужності розсіювання. Значення наведені для кожного доступного номіналу.

Номінальна потужність для всіх виконань становить 0,2 Вт. Саме її необхідно враховувати під час вибору режиму роботи, орієнтованого на точні та відтворювані вимірювання.

Максимальна потужність становить 1 Вт для кожного номіналу. Гранична потужність дорівнює 2,5 Вт для мір 0,001; 0,01 та 0,1 Ом і 2,0 Вт для виконань 1 та 10 Ом.

Граничні значення не слід сприймати як рекомендовану потужність для тривалої прецизійної роботи. Допустимі умови навантаження потрібно визначати за експлуатаційною документацією.

Герметизований резистивний елемент

У конструкції МС-3080 використовується герметизований резистивний елемент. Це одна з особливостей серії, спрямованих на підвищення надійності та стабільності електричного опору.

Для зразкових мір стабільність характеристик має вирішальне значення. Зміна опору протягом експлуатації впливає на можливість використовувати прилад як опорний елемент у точних вимірювальних системах.

Герметизована конструкція резистивного елемента є однією з відмінностей МС-3080 від низки попередніх моделей мір опору.

Водночас на результат вимірювання можуть впливати температурні умови, навантаження, стан контактних з'єднань і правильність застосованої методики.

Тому навіть за високої стабільності міри її фактичний опір потрібно контролювати відповідно до прийнятого графіка метрологічних перевірок.

Робота в повітряному та рідинному середовищі

Міра електричного опору МС-3080 призначена для використання як у повітрі, так і в рідинних середовищах, зазначених у технічному описі.

До допустимих середовищ належать:

• повітря;
• конденсаторна олива;
• гас;
• кремнійорганічна рідина.

Можливість застосування в різних середовищах дозволяє включати МС-3080 до складу лабораторних вимірювальних систем із різними умовами роботи.

Для точних вимірювань важливо забезпечити стабільні умови та дотримуватися встановлених вимог до використовуваного середовища.

Під час експлуатації в рідинах необхідно керуватися технічною документацією, зокрема щодо допустимих температур, способу встановлення та підключення міри.

Технічні характеристики міри опору МС-3080 класу 0,002

• Модель: МС-3080 (МС3080).
• Тип: однозначна прецизійна міра електричного опору.
• Клас точності виконання: 0,002.
• Номінальні значення опору: 0,001; 0,01; 0,1; 1,0; 10 Ом.
• Кількість номіналів в одному приладі: один.
• Класи точності серії: 0,01; 0,005; 0,002; 0,001.
• Температурний коефіцієнт опору: α = ±1; ±3; ±5 × 10^-6 1/°C.
• Похибка атестації: ±0,0002%; ±0,0005% залежно від виконання.
• Допустиме відхилення фактичного опору від номіналу: не більш ніж ±0,01%.
• Номінальна потужність розсіювання: 0,2 Вт.
• Максимальна потужність розсіювання: 1 Вт.
• Гранична потужність: 2,0 або 2,5 Вт залежно від номіналу.
• Конструкція: герметизований резистивний елемент.
• Робоче середовище: повітря або зазначені в документації рідини.
• Габаритні розміри: 88 × 59 × 59 мм.
• Маса: 0,45 кг.
• Метрологічна атестація: можливе постачання зі свідоцтвом.

Використання МС-3080 для вимірювання вихідного струму перетворювачів

Міра опору МС-3080 може використовуватися не тільки для порівняння електричних опорів, а й у схемах непрямого вимірювання струму.

У вихідному технічному описі передбачена можливість застосування міри разом із точними цифровими вольтметрами або мультиметрами, зокрема М3500А та В7-84.

Такий спосіб дозволяє визначати вихідний струм вимірювальних перетворювачів тиску, температури та витрати за падінням напруги на резисторі з відомим опором.

Принцип ґрунтується на законі Ома: значення струму розраховується як відношення виміряної напруги до опору міри.

Точність результату залежить від фактичного значення опору МС-3080, похибки вольтметра, навантажувального режиму та правильності підключення вимірювальної системи.

Для таких завдань номінал міри необхідно підбирати з урахуванням очікуваного струму, допустимого падіння напруги та потужності розсіювання.

Заміна мір опору попередніх серій

МС-3080 розроблена як заміна низки раніше використовуваних зразкових і робочих мір електричного опору.

У переліку попередніх моделей зазначені:

• МС3050;
• Р3031/2;
• Р321;
• Р310;
• МС-3006;
• МС-3005;
• МС3007.

Порівняно з цими моделями для МС-3080 заявлені підвищена стабільність опору в часі, більша навантажувальна здатність і герметизований резистивний елемент.

Якщо МС-3080 планується використовувати замість раніше встановленої міри, необхідно перевірити відповідність номіналу, класу точності, температурних характеристик і допустимої потужності вимогам конкретної вимірювальної установки.

Метрологічна атестація та підтвердження характеристик

За потреби міра МС-3080 може постачатися зі свідоцтвом про метрологічну атестацію.

Для високоточних електричних вимірювань наявність метрологічних документів має особливе значення, оскільки номінальне значення опору не завжди повністю збігається з фактичним опором конкретного екземпляра.

Під час замовлення рекомендується уточнити можливість отримання свідоцтва, фактичне атестоване значення опору, похибку атестації та дату проведення відповідної процедури.

Якщо міра використовуватиметься як робочий еталон у лабораторії, необхідність і періодичність метрологічного контролю визначаються вимогами до відповідної вимірювальної системи.

Як вибрати міру опору МС-3080?

Перед придбанням потрібно визначити три основні параметри: номінальне значення опору, необхідний клас точності та допустиме електричне навантаження.

Для вимірювань малих опорів доступні виконання 0,001; 0,01 та 0,1 Ом. Для інших завдань можна вибрати міри з номіналами 1 або 10 Ом.

Клас 0,002 призначений для роботи, у якій важлива висока стабільність опору. При цьому необхідно враховувати вимоги до атестації та температурних умов експлуатації.

Під час використання міри як струмового шунта потрібно розрахувати очікувану потужність розсіювання та переконатися, що вона відповідає допустимим характеристикам вибраного номіналу.

Також важливо визначити, чи потрібне свідоцтво про метрологічну атестацію та чи буде міра використовуватися в повітрі або в рідинному середовищі.

Купити міру електричного опору МС-3080 класу 0,002 в Україні

МС-3080 класу точності 0,002 — прецизійна однозначна міра опору для метрологічних лабораторій, перевірки електровимірювальних приладів і точних електротехнічних вимірювань.

Модель доступна з номінальним опором 0,001; 0,01; 0,1; 1 або 10 Ом. Кожен прилад має один фіксований номінал. Номінальна потужність розсіювання становить 0,2 Вт, максимальна — 1 Вт.

Герметизований резистивний елемент, висока стабільність опору та можливість використання в повітрі або зазначених рідинних середовищах дозволяють застосовувати МС-3080 у складі професійних вимірювальних систем.

Перед тим як купити МС-3080 класу 0,002 в Україні, необхідно вибрати потрібний номінал, уточнити фактичну наявність, вартість і можливість постачання зі свідоцтвом про метрологічну атестацію.
