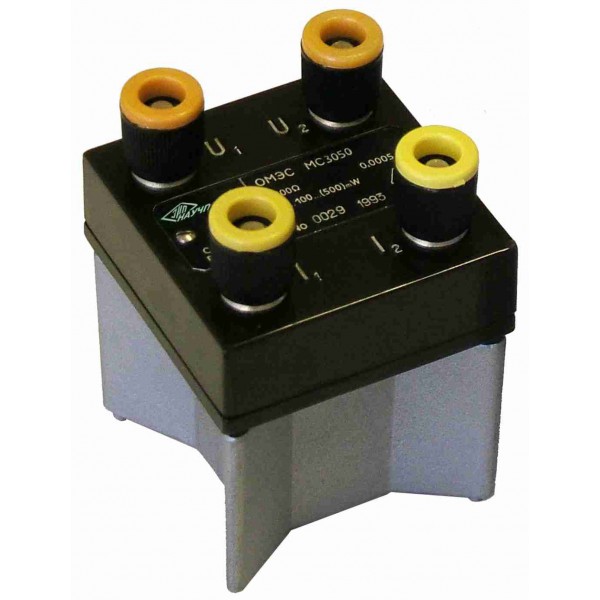

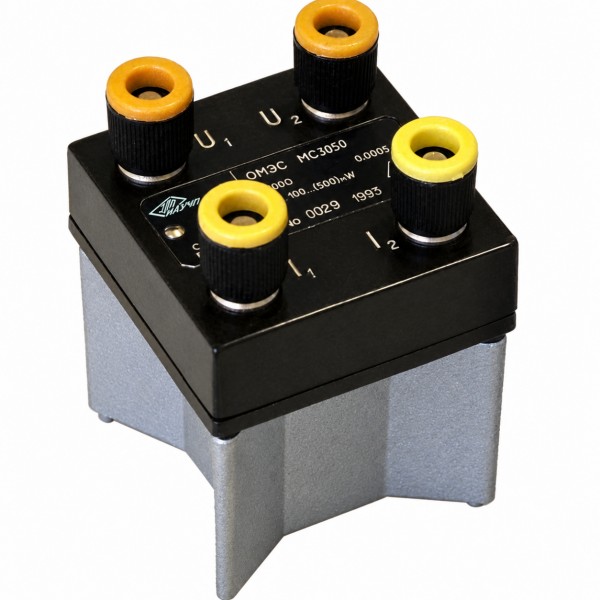

Міра електричного опору МС-3050М-1 класу точності 0,002

МС-3050М-1 — герметизована однозначна міра електричного опору класу точності 0,002. Вона призначена для відтворення заданого значення опору в колах постійного та змінного струму. Модель належить до серії МС-3050М, яку застосовують як еталонні, зразкові та робочі міри під час метрологічних і вимірювальних робіт.

Міри серії випускають із номінальними значеннями від 1 до 100000 Ом. Кожне однозначне виконання має окремий номінал, тому потрібне значення опору необхідно визначити під час замовлення. Максимальна потужність становить до 0,2 Вт, габарити — 84,5 × 59 × 59 мм, маса — 0,38 кг.

Призначення міри опору

МС-3050М призначені для застосування як державні еталони, зразкові та робочі міри в електричних колах. Вибір конкретного виконання залежить від потрібного номіналу, класу точності та вимог вимірювальної методики. Представлена модифікація має клас точності 0,002, якому в таблиці відповідає значення 20 ppm.

Міра може працювати в повітряному або рідинному середовищі. Для рідинного середовища зазначені конденсаторна олива, гас і кремнійорганічна рідина. Це дозволяє використовувати міри серії в різних умовах проведення точних вимірювань із дотриманням відповідного температурного режиму.

Для герметизованих мір МС-3050М заявлено незалежність опору від змін тиску та вологості. Температурні характеристики нормуються окремо: для кожного класу точності в таблиці наведені свої нормальні й робочі температурні умови.

Номінали від 1 Ом до 100 кОм

Стандартний ряд номінальних значень охоплює 1; 10; 25; 50; 100; 150; 200; 250; 300; 400; 500; 1000; 10000; 100000 Ом. За погодженням із замовником можливе виготовлення міри з іншим номінальним опором у межах від 1 до 100000 Ом.

Однозначна міра відтворює одне задане значення опору. Наведений ряд характеризує доступні виконання серії, а не набір перемикних значень усередині одного виробу. Під час підбору обладнання для кількох контрольних точок потрібно вибирати відповідні номінали мір.

Розширений ряд номіналів дозволяє забезпечувати єдність температурних вимірювань з еталонами платинових термометрів опору за Міжнародною температурною шкалою МТШ-90. Це призначення важливе для робіт, у яких відтворюване значення опору пов’язане з температурними вимірюваннями.

Характеристики виконання класу 0,002

Для класу точності 0,002 у таблиці серії наведено річну нестабільність менше 8 ppm і похибку атестації менше 3,5 ppm. Нормальна температура середовища становить 20±0,2 °C, робоча — 20±2 °C. Саме цей стовпець таблиці стосується представленої модифікації.

Поряд наведено характеристики еталона 0 розряду та виконань класів 0,0005 і 0,001. Ці дані дозволяють порівняти варіанти серії, але не повинні автоматично переноситися на міру класу 0,002. Зокрема, річна нестабільність і температурні умови відрізняються залежно від виконання.

У загальному описі серії також зазначено нестабільність опору за 1 рік до ±0,0001% і температурний коефіцієнт опору до ±0,2 × 10^-6 1/°C. Через відмінності між цими значеннями й таблицею їх застосовність до конкретної міри потрібно уточнювати за документацією на виріб.

Технічні характеристики МС3050, МС3050М

Стабільність після температурних впливів

Для серії МС-3050М наведено дані про зміну опору після циклічних температурних впливів. Після циклів у діапазоні 0…+30 °C зміна опору характеризується як нехтовно мала. Після циклів у діапазоні 0…+100 °C вона становить менше 0,5 ppm.

Ці значення описують результати температурних впливів і не замінюють нормальних та робочих температурних умов. Для вимірювань із мірою класу 0,002 потрібно враховувати температури, наведені у відповідному стовпці таблиці.

За зазначеними даними спостережень, сумарна зміна опору за 15 років становить ≤ ±2 ppm. Строк служби міри заявлений як не менше 15 років. Довготривала зміна опору та річна нестабільність наведені як окремі характеристики й мають оцінюватися з урахуванням умов, у яких вони отримані.

Вимірювання вихідного струму перетворювачів

Разом із точними цифровими вольтметрами або мультиметрами міри МС-3050М можуть застосовуватися для високоточних вимірювань вихідного струму перетворювачів тиску, температури та витрати. У вихідному описі як приклади таких приладів наведено М3500А та В7-84.

Для цього використовується метод вимірювання падіння напруги на мірі опору. Виміряне значення напруги та відомий опір дозволяють визначити струм. Під час підбору міри для такого завдання потрібно узгодити її номінал, допустиме навантаження та характеристики вольтметра з вимогами методики.

Таке застосування поєднує міру опору з окремим вимірювачем напруги. М3500А та В7-84 наведені як приклади обладнання для спільної роботи, а не як складові комплекту постачання міри.

Герметизована конструкція та навантаження

Резисторний елемент МС-3050М герметизований. Для цієї конструкції заявлено підвищення надійності міри, а для серії загалом — підвищену стабільність опору в часі та навантажувальну здатність порівняно з попередніми типами.

Максимальна потужність становить до 0,2 Вт. Її потрібно відрізняти від номінальної потужності розсіювання. Вибираючи режим роботи, важливо враховувати умови, за яких нормуються метрологічні характеристики конкретної міри.

• Тип: однозначна герметизована міра електричного опору.
• Модель: МС-3050М-1.
• Клас точності: 0,002.
• Доступні номінали серії: від 1 до 100000 Ом.
• Застосування: кола постійного та змінного струму.
• Максимальна потужність: до 0,2 Вт.
• Габаритні розміри: 84,5 × 59 × 59 мм.
• Маса: 0,38 кг.
• Строк служби: не менше 15 років.

Заміна попередніх типів мір

Міри МС-3050М розроблені та випускаються на заміну Р3030, Р321, Р331, МС3005, МС3006 і МС3007. Порівняно з ними для серії зазначені підвищена стабільність опору в часі, герметизований резисторний елемент і підвищена навантажувальна здатність.

Під час заміни необхідно зіставити номінальний опір, клас точності й умови застосування. Це дозволяє вибрати виконання, що відповідає потрібному значенню опору та вимогам вимірювальної роботи.

У вихідних даних зазначено виготовлення за ТУ 4225-039-16851585-2010 та ГОСТ 237-37-79. Позначення ГОСТ потребує уточнення за документацією на виріб.

Підбір виконання для замовлення

Перед замовленням МС-3050М-1 визначте потрібний номінал і температурні умови роботи. Для нестандартного значення опору, спеціальних вимог до температурного коефіцієнта або відхилення від номіналу необхідно погодити відповідне виконання.

Міра класу точності 0,002 підходить для передбачених серією вимірювальних завдань за умови відповідності її характеристик вибраній методиці. Під час підбору слід враховувати не лише номінальний опір, а й річну нестабільність, похибку атестації, навантаження та робочу температуру.
