Міра електричного опору МС-3050М-1 класу точності 0,0005

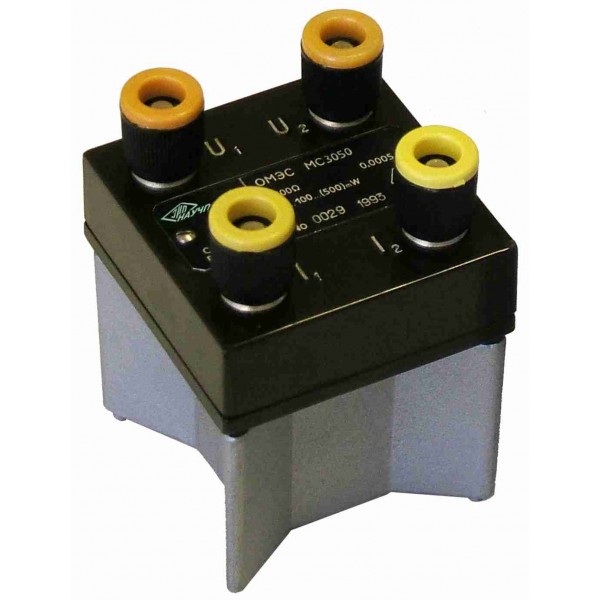

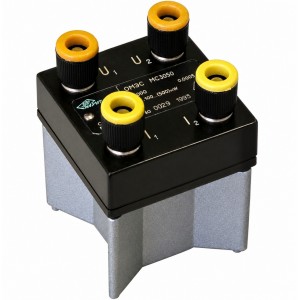

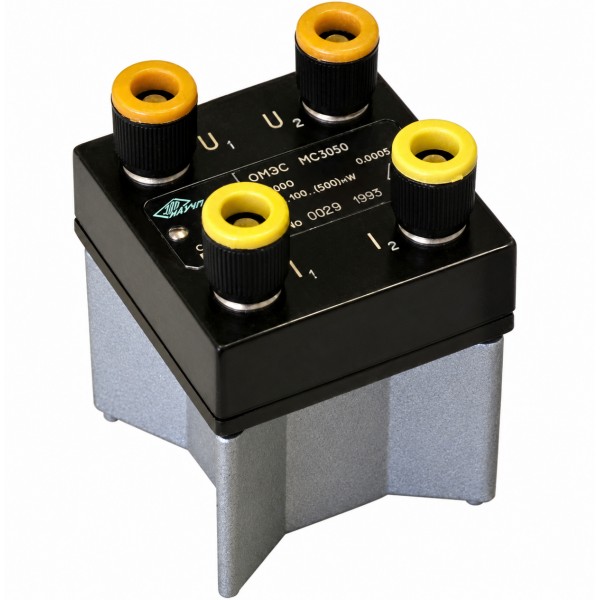

МС-3050М-1 — герметизована однозначна міра електричного опору класу точності 0,0005. Вона належить до серії МС-3050М, призначеної для застосування як державні еталони, зразкові та робочі міри в колах постійного й змінного струму. Міри цієї серії використовують для відтворення заданого значення опору в метрологічних і вимірювальних роботах.

Серія охоплює номінальні значення від 1 до 100000 Ом. Кожна однозначна міра має окремий номінал, який потрібно визначити під час замовлення. Розширений ряд значень дозволяє підібрати виконання відповідно до завдань лабораторії, зокрема для робіт, пов’язаних із платиновими термометрами опору.

Призначення та умови застосування

Міри МС-3050М призначені для роботи в повітряному або рідинному середовищі. Серед зазначених рідин — конденсаторна олива, гас і кремнійорганічна рідина. Можливість використання в різних середовищах дає змогу підбирати умови роботи відповідно до вимірювальної методики.

Герметизований резисторний елемент зменшує вплив зовнішнього середовища на роботу міри. Для серії заявлено незалежність опору від змін тиску та вологості. Водночас температурні умови залишаються важливою частиною метрологічних характеристик і наведені окремо для різних класів точності.

Призначення для еталонних і робочих вимірювань потрібно розглядати разом із характеристиками конкретного виконання. Клас точності, номінальний опір, результати атестації та умови застосування визначають придатність міри для вибраної роботи.

Номінальні значення опору

Стандартний ряд однозначних мір містить такі номінали: 1; 10; 25; 50; 100; 150; 200; 250; 300; 400; 500; 1000; 10000; 100000 Ом. За погодженням із замовником передбачене виготовлення інших номінальних значень у межах від 1 до 100000 Ом.

Перелік номіналів характеризує доступні виконання серії. Він не означає, що одна міра перемикається між усіма зазначеними значеннями. Для оснащення лабораторії кількома опорними значеннями необхідно підбирати відповідні однозначні міри.

Розширений ряд номіналів призначений, зокрема, для забезпечення єдності температурних вимірювань з еталонами платинових термометрів опору за Міжнародною температурною шкалою МТШ-90.

Клас точності та стабільність

Для представленого виконання МС-3050М-1 зазначено клас точності 0,0005, що в таблиці відповідає 5 ppm. Серія також охоплює виконання класів 0,001 і 0,002. Характеристики цих виконань наведені поруч для порівняння, тому під час вибору слід користуватися відповідним стовпцем таблиці.

Для класу 0,0005 у таблиці вказано річну нестабільність менше 2,5 ppm та похибку атестації менше 1 ppm. Нормальна температура середовища становить 20±0,1 °C, робоча — 20±0,5 °C. Ці значення дозволяють зіставити вимоги до міри з температурними умовами лабораторії.

У загальному описі серії окремо наведено нестабільність опору за 1 рік до ±0,0001% і температурний коефіцієнт опору до ±0,2 × 10^-6 1/°C. Оскільки ці дані відрізняються від узагальненої таблиці виконань, конкретні показники потрібно узгоджувати для вибраної міри.

Технічні характеристики серії МС3050, МС3050М

Температурні впливи та довготривала стабільність

Для серії наведено результати оцінювання зміни опору після циклічного температурного впливу. Після циклів у межах 0…+30 °C зміна характеризується як нехтовно мала. Після циклів у межах 0…+100 °C зазначена зміна становить менше 0,5 ppm.

Ці температурні інтервали стосуються саме циклічних впливів. Їх не слід ототожнювати з робочою температурою для забезпечення заявлених метрологічних характеристик. Нормальні та робочі температурні умови наведені в таблиці окремими рядками.

За наведеними даними спостережень, сумарна зміна опору за 15 років становить ≤ ±2 ppm. Заявлений строк служби міри — не менше 15 років. Показник зміни опору за період спостережень і строк служби є різними характеристиками: перший описує стабільність, другий — тривалість служби виробу.

Конструкція, потужність і розміри

МС-3050М має герметизований резисторний елемент. Для серії зазначено підвищену надійність такого виконання та підвищену навантажувальну здатність порівняно з мірами попередніх типів, на заміну яким її розроблено.

Максимальна потужність становить до 0,2 Вт. Її потрібно відрізняти від номінальної потужності розсіювання, наведеної в таблиці. Під час вибору режиму вимірювання слід орієнтуватися на параметри конкретного виконання та умови, за яких нормуються його характеристики.

• Виконання: герметизована однозначна міра опору.
• Клас точності представленої моделі: 0,0005.
• Номінальні опори серії: від 1 до 100000 Ом.
• Максимальна потужність: до 0,2 Вт.
• Габаритні розміри: 84,5 × 59 × 59 мм.
• Маса: 0,38 кг.
• Строк служби: не менше 15 років.

Заміна мір попередніх типів

Міри МС-3050М розроблені та випускаються на заміну мірам опору Р3030, Р321, Р331, МС3005, МС3006 і МС3007. Порівняно з ними для серії заявлені підвищена стабільність опору в часі, герметизований резисторний елемент і підвищена навантажувальна здатність.

Під час підбору заміни потрібно зіставити номінальний опір, клас точності та умови роботи. Належність до серії, створеної на заміну попереднім мірам, не скасовує необхідності вибрати виконання з відповідними метрологічними параметрами.

У технічному описі зазначено виготовлення за ТУ 4225-039-16851585-2010 та ГОСТ 237-37-79. Позначення ГОСТ наведене відповідно до вихідних даних і потребує уточнення за документацією на виріб.

Підбір міри МС-3050М-1

Для замовлення визначте потрібний номінал, клас точності та середовище застосування. Якщо потрібне нестандартне значення опору в межах від 1 до 100000 Ом, його слід погодити окремо. Також варто узгодити вимоги до температурного коефіцієнта, допустимого відхилення від номіналу та річної нестабільності.

МС-3050М-1 класу 0,0005 призначена для робіт, у яких важливі відтворення заданого опору та його стабільність. Вибір конкретного номіналу й дотримання температурних умов дозволяють використовувати міру відповідно до вимог вимірювальної методики.
