Високоомний магазин опорів ALT-05T

ALT-05T — високоомний магазин опорів, призначений для контролю працездатності, перевірки, повірки та калібрування приладів, що вимірюють опір ізоляції. Пристрій застосовують під час роботи з мегаомметрами, тераомметрами та мультиметрами в діапазоні опорів до 500 ГОм і за випробувальної напруги до 10 кВ. Модель побудована на наборі прецизійних твердотільних високоомних високовольтних резисторів із фіксованими номіналами.

Магазин опорів ALT-05T містить 19 фіксованих значень опору від 1 МОм до 500 ГОм. Основна відносна похибка становить ±1 %, а максимально допустима постійна напруга — 10 000 В. Такий набір параметрів дає змогу використовувати ALT-05T як багатозначну міру електричного опору в колах постійного струму та як еталонне навантаження під час перевірки вимірювального обладнання в лабораторних і промислових умовах.

Призначення магазину опорів ALT-05T

Основна сфера застосування ALT-05T — перевірка та калібрування приладів, призначених для вимірювання великих значень електричного опору. До такого обладнання належать вимірювачі опору ізоляції, мегаомметри, тераомметри та окремі типи мультиметрів. Підключаючи прилад до відповідного номіналу магазину, можна перевірити його покази на заданому значенні опору та оцінити працездатність вимірювального каналу.

Модель розрахована на роботу з високими опорами, тому охоплює діапазон від одиниць мегаомів до сотень гігаомів. У наборі передбачені значення 1 МОм, 2 МОм, 7 МОм, 10 МОм, 20 МОм, 30 МОм, 50 МОм, 100 МОм, 200 МОм, 500 МОм, а також 1, 2, 5, 10, 20, 50, 100, 200 і 500 ГОм. Це дозволяє проводити перевірки в різних точках робочого діапазону вимірювального приладу без заміни окремих зовнішніх резисторів.

ALT-05T може використовуватися як багатозначна міра опору в колах постійного струму. Усі 19 резисторів одним із виводів з’єднані із загальним гніздом. Вільні виводи окремих мір доступні через відповідні гнізда на панелі. Для отримання значення опору, що дорівнює сумі двох наявних однозначних мір, використовують їхні вільні виводи. Така схема дає можливість працювати не лише з базовими фіксованими номіналами, а й із сумарними значеннями, які формуються з двох наявних опорів.

Конструкція та підключення

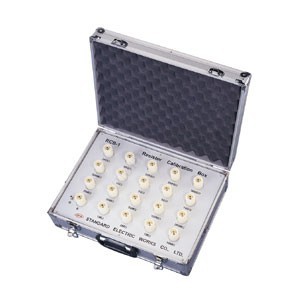

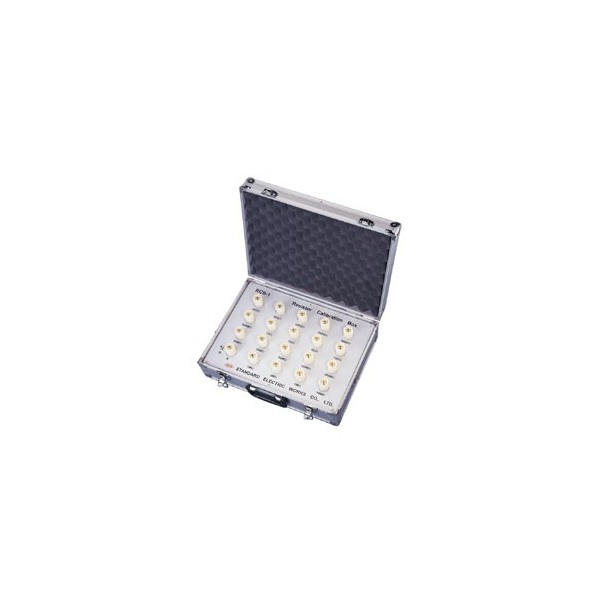

Високоомний магазин опорів ALT-05T виконаний у переносному дюралевому корпусі у вигляді кейса з відкидною кришкою та ручкою для перенесення. Така конструкція забезпечує компактне розміщення резисторів, комутаційних гнізд і внутрішніх з’єднань в одному корпусі та дає змогу використовувати міру як у лабораторії, так і під час робіт у промислових умовах.

Вивідні гнізда оснащені високовольтними ізоляторами. Для підключення зовнішнього заземлення передбачене окреме гніздо «E», електрично з’єднане з корпусом. Це важлива конструктивна особливість для роботи з високою випробувальною напругою та вимірюваннями великих опорів, де схема підключення і стан ізоляції мають безпосереднє значення для коректності перевірки.

Прецизійні твердотільні високовольтні резистори утворюють набір фіксованих мір. Для кожного номіналу нормується температурний коефіцієнт, значення якого залежить від рівня опору. Для опорів від 1 МОм до 100 МОм температурний коефіцієнт становить ±25 ppm/°C, для 200 і 500 МОм — ±50 ppm/°C, для 1, 2 і 5 ГОм — ±100 ppm/°C. Для номіналів 10–100 ГОм зазначено ±200 ppm/°C, а для 200 і 500 ГОм — ±400 ppm/°C.

Діапазон опорів і точність

Ключова особливість ALT-05T — широкий набір фіксованих високоомних номіналів. Мінімальне значення становить 1 МОм, максимальне — 500 ГОм. Загалом у моделі доступно 19 значень. Основна відносна похибка для магазину становить ±1 %. Це робить прилад придатним для завдань, де потрібна контрольована міра опору для перевірки показів вимірювального обладнання.

Максимально допустима постійна напруга становить 10 кВ. Максимальна розсіювана потужність у робочих умовах — 3 Вт. Під час використання магазину необхідно дотримуватися встановлених для нього електричних параметрів і не перевищувати допустиму напругу та потужність.

Технічні характеристики ALT-05T

ALT-05T для повірки та калібрування вимірювачів опору

ALT-05T орієнтований на завдання, пов’язані з контролем приладів, що працюють у високоомному діапазоні. Коли необхідно перевірити мегаомметр або вимірювач опору ізоляції на кількох контрольних точках, набір із 19 фіксованих номіналів дозволяє послідовно підключати задані значення від 1 МОм до 500 ГОм. Це спрощує організацію перевірки та дає можливість використовувати одну багатозначну міру замість набору розрізнених резисторів.

Прилад може застосовуватися під час повірки та калібрування вимірювачів опору ізоляції, мегаомметрів і тераомметрів у лабораторних та промислових умовах. Фіксовані номінали, похибка ±1 %, високовольтне виконання і допустима постійна напруга до 10 кВ визначають основне призначення ALT-05T як спеціалізованої високоомної міри електричного опору.

Особливості моделі ALT-05T

• 19 фіксованих значень опору від 1 МОм до 500 ГОм;
• межі основної відносної похибки ±1 %;
• максимально допустима постійна напруга 10 000 В (10 кВ);
• максимальна розсіювана потужність 3 Вт у робочих умовах;
• прецизійні твердотільні високоомні високовольтні резистори;
• спільне гніздо для одного з виводів усіх 19 резисторів;
• можливість отримання сумарного опору з двох наявних однозначних мір;
• високовольтні ізолятори гнізд;
• окреме гніздо «E» для підключення зовнішнього заземлення;
• переносний дюралевий корпус у вигляді кейса з відкидною кришкою та ручкою;
• робочий температурний діапазон від -30 °C до +75 °C за відносної вологості до 85 %.

Високоомний магазин опорів ALT-05T доцільно використовувати там, де потрібне відтворення заданих значень великого електричного опору для контролю вимірювальної апаратури. Модель поєднує широкий набір номіналів, високовольтне виконання та переносну конструкцію, зберігаючи чітко визначені метрологічні та експлуатаційні параметри.
