Високоомний магазин опорів ALT-05T7

ALT-05T7 — багатозначна міра електричного опору, призначена для контролю працездатності, перевірки, повірки та калібрування приладів, що вимірюють опір ізоляції. Модель застосовують під час роботи з мегаомметрами, тестерами ізоляції, тераомметрами та мультиметрами в лабораторних і промислових умовах. Робочий діапазон міри охоплює високі значення опору до 500 ГОм, а максимально допустима постійна напруга становить 10 кВ.

Високоомний магазин опорів ALT-05T7 може використовуватися як багатозначна міра електричного опору в колах постійного струму. Усередині приладу встановлений набір прецизійних твердотільних високовольтних високоомних резисторів. Для моделі ALT-05T7 передбачено сім фіксованих номіналів опору. Один вивід кожного резистора з'єднаний із загальним гніздом, а вільні виводи дають змогу працювати з окремими значеннями та, відповідно до схеми підключення, отримувати опір як суму двох наявних однозначних мір.

Призначення ALT-05T7

Основне завдання ALT-05T7 — створення контрольованого значення високого електричного опору для перевірки вимірювального обладнання. Такий підхід дає змогу оцінювати працездатність приладу, контролювати його покази та виконувати повірочні або калібрувальні операції в межах параметрів, заявлених для міри. ALT-05T7 орієнтований саме на роботу з обладнанням, яке вимірює великі опори, зокрема опір ізоляції.

Модель може бути корисною в метрологічних лабораторіях, сервісних підрозділах, на виробництві та інших об'єктах, де необхідно регулярно контролювати вимірювачі опору ізоляції. Наявність декількох фіксованих значень в одному корпусі спрощує роботу з різними контрольними точками без використання окремої міри для кожного номіналу.

• Тип приладу: багатозначна високоомна міра електричного опору.
• Основне застосування: перевірка, повірка та калібрування вимірювачів опору ізоляції, мегаомметрів, тераомметрів і мультиметрів.
• Максимальний опір: до 500 ГОм.
• Кількість фіксованих значень: 7.
• Основна відносна похибка: ±1 %.
• Максимально допустима постійна напруга: 10 000 В (10 кВ).
• Максимальна розсіювана потужність: 3 Вт у робочих умовах.
• Сфера використання: лабораторні та промислові умови.

Конструкція високовольтної міри опору

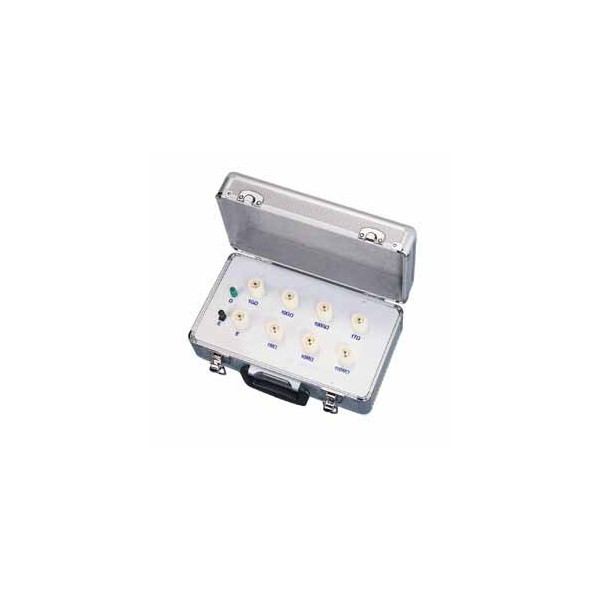

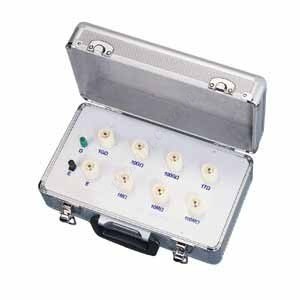

ALT-05T7 виконаний у переносному дюралюмінієвому корпусі у формі кейса з відкидною кришкою та ручкою для перенесення. Таке конструктивне виконання об'єднує набір високоомних резисторів і точки підключення в одному приладі. Гнізда виводів оснащені високовольтними ізоляторами, що відповідає призначенню міри для роботи з підвищеною випробувальною напругою.

Для підключення зовнішнього заземлення передбачене гніздо «E», електрично з'єднане з корпусом. Під час використання ALT-05T7 необхідно враховувати максимально допустиму напругу та інші робочі параметри, наведені в технічній документації. Оскільки прилад призначений для високовольтних вимірювальних і калібрувальних операцій, підключення та експлуатація мають виконуватися відповідно до встановленої процедури роботи з конкретним вимірювачем.

Фіксовані значення опору

Для модифікації ALT-05T7 використовується набір із семи високоомних резисторів. Номінали охоплюють діапазон від мегаомів до сотень гігаомів, що дає змогу перевіряти вимірювальні прилади в різних точках їхнього діапазону. Для ALT-05T7 зазначені такі фіксовані значення: 1 МОм, 10 МОм, 100 МОм, 1 ГОм, 10 ГОм, 100 ГОм і 500 ГОм.

Використання фіксованих номіналів робить ALT-05T7 зручним еталонним засобом для послідовної перевірки показів мегаомметра або тестера ізоляції. При цьому точність самої міри визначається межею основної відносної похибки ±1 %. Для практичного застосування важливо також враховувати температурний коефіцієнт конкретного номіналу, оскільки він залежить від величини опору.

Температурний коефіцієнт

У технічних даних для серії наведені різні значення температурного коефіцієнта залежно від номіналу резистора. Для значень 1 МОм, 10 МОм і 100 МОм він становить ±25 ppm/°C; для 1 ГОм — ±100 ppm/°C; для 10 ГОм і 100 ГОм — ±200 ppm/°C; для 500 ГОм — ±400 ppm/°C. Цей параметр характеризує зміну опору зі зміною температури та має значення під час точних метрологічних робіт.

Умови експлуатації, зазначені для приладу, охоплюють температуру від -30 °C до +75 °C та відносну вологість до 85 %. Під час калібрування або повірки варто враховувати фактичні умови середовища та вимоги методики, за якою виконується контроль вимірювального обладнання.

Технічні характеристики ALT-05T7

Застосування під час перевірки мегаомметрів і тестерів ізоляції

Під час контролю мегаомметра або іншого вимірювача опору ізоляції ALT-05T7 використовується як джерело відомого значення опору. Вимірювальний прилад підключають до відповідних виводів міри, після чого отримане показання порівнюють із заданим номіналом з урахуванням характеристик ALT-05T7 та методики перевірки. Наявність семи номіналів дає змогу виконувати контроль не в одній точці, а на декількох рівнях опору — від 1 МОм до 500 ГОм.

Максимально допустима постійна напруга 10 кВ дозволяє застосовувати міру з високовольтними вимірювачами в межах заявлених параметрів. Водночас допустиму напругу для конкретної операції необхідно вибирати з урахуванням номіналу, схеми підключення та вимог до приладу, який перевіряється. ALT-05T7 не є вимірювачем опору: він формує контрольні значення, за якими оцінюють роботу іншого вимірювального обладнання.

Особливості багатозначної міри в лабораторній роботі

Одна з ключових особливостей ALT-05T7 — поєднання кількох фіксованих високоомних номіналів в одному переносному корпусі. Це дає змогу використовувати один прилад для різних контрольних точок під час перевірки мегаомметрів, тестерів ізоляції та іншої сумісної вимірювальної техніки. Усі резистивні елементи мають спільне гніздо, що формує зрозумілу структуру підключення та дозволяє працювати як з окремими номіналами, так і з сумою двох доступних однозначних мір.

Дюралюмінієвий кейс із кришкою та ручкою робить конструкцію придатною для транспортування між робочими місцями або використання в пересувних лабораторіях. Високовольтні ізолятори на гніздах і окремий контакт зовнішнього заземлення «E» є частиною конструкції, розрахованої на специфіку роботи з великими опорами та підвищеною напругою.

Кому підходить ALT-05T7

Високоомний магазин опорів ALT-05T7 орієнтований на фахівців, які виконують метрологічний контроль, діагностику та обслуговування вимірювальної техніки. Він може використовуватися там, де потрібно перевіряти прилади для вимірювання опору ізоляції в широкому високоомному діапазоні та за випробувальної напруги до 10 кВ.

Модель доцільно розглядати для лабораторій, сервісних центрів, промислових підприємств і метрологічних підрозділів, якщо робочі методики передбачають застосування багатозначної міри з номіналами до 500 ГОм. Перед використанням необхідно зіставити потрібні точки опору, робочу напругу та допустиму похибку з параметрами ALT-05T7.

Комплектація та умови роботи

У комплект постачання входять алюмінієвий кейс і керівництво з експлуатації. Робочі умови для міри: температура від -30 °C до +75 °C, відносна вологість — до 85 %. Максимальна розсіювана потужність у робочих умовах становить 3 Вт. Для коректного застосування приладу слід дотримуватися вимог керівництва з експлуатації та методики повірки або калібрування відповідного вимірювального обладнання.

ALT-05T7 — спеціалізований високовольтний магазин опорів для роботи з мегаомметрами, тестерами ізоляції, тераомметрами та мультиметрами. Сім фіксованих високоомних значень, верхня межа 500 ГОм, основна відносна похибка ±1 % і допустима постійна напруга до 10 кВ роблять цю модель придатною для метрологічних завдань, у яких потрібна контрольована багатозначна міра електричного опору.
