Імітатор термоопорів ІТС-12

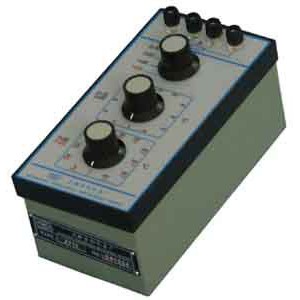

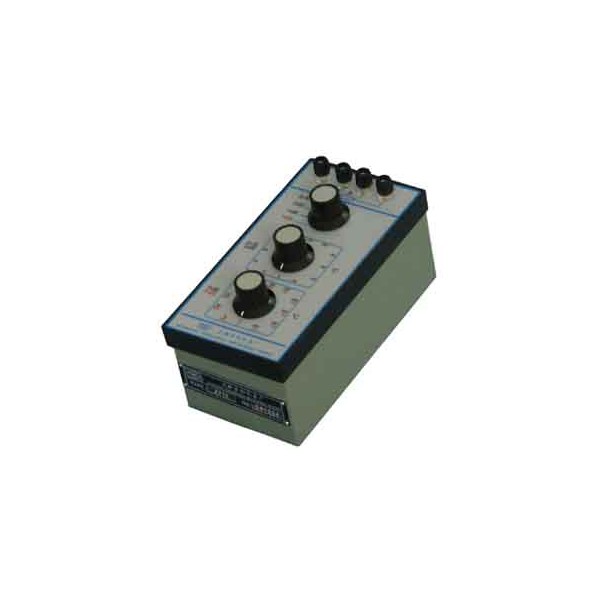

Імітатор термоопорів ІТС-12 — набір високоточних резисторів, призначений для відтворення значень опору, що відповідають певним температурам для термоперетворювачів типів Cu50, Cu100 і Pt100. Прилад використовується для калібрування вторинних вимірювачів температури та дає змогу перевіряти їхню роботу в заданих температурних точках без необхідності фактично нагрівати або охолоджувати датчик.

Принцип роботи ІТС-12 ґрунтується на залежності електричного опору термоперетворювача від температури. Замість реального датчика до вторинного вимірювального приладу подається визначене значення опору, яке відповідає конкретній температурній точці. Вторинний прилад сприймає такий сигнал як сигнал від термоопору та перетворює його у показання температури.

Призначення ІТС-12

ІТС-12 призначений для калібрування та перевірки вторинних вимірювачів температури, які працюють із термоперетворювачами опору. Модель підтримує три типи датчиків: мідні Cu50 і Cu100 та платиновий Pt100. Для кожного типу передбачено набір фіксованих значень опору, що відповідають заданим температурам.

Такий спосіб перевірки дозволяє контролювати роботу вимірювального каналу без створення реальної температури. ІТС-12 не формує температуру -200, +150 або +700 °C, а відтворює електричний опір, який відповідає цим значенням для конкретного типу термоперетворювача. Це дає змогу оцінити, наскільки коректно вторинний прилад перетворює вхідний опір у температурні показання.

Наявність кількох контрольних точок важлива для перевірки приладу в різних частинах робочого діапазону. Для Cu50 та Cu100 ІТС-12 має по 12 температурних точок, а для Pt100 — 24 точки. Завдяки цьому можна послідовно перевіряти вторинний вимірювач не в одному значенні, а в низці заданих точок.

Підтримувані типи термоопорів

Cu50 — мідний термоперетворювач опору. Для цього типу ІТС-12 відтворює температурні точки в діапазоні від -50 до +150 °C. Кількість температурних точок — 12.

Cu100 — мідний термоперетворювач опору. Підтримуваний діапазон також становить від -50 до +150 °C, а кількість температурних точок — 12.

Pt100 — платиновий термоперетворювач опору. Для нього ІТС-12 забезпечує значно ширший діапазон відтворюваних температур: від -200 до +700 °C. Кількість температурних точок — 24.

Таким чином, ІТС-12 об’єднує три набори мір опору для різних типів термоперетворювачів. Під час перевірки потрібно враховувати, на який саме тип датчика налаштований вторинний вимірювач, оскільки Cu50, Cu100 і Pt100 мають різні залежності опору від температури.

Як працює імітатор термоопорів

Термоперетворювач опору змінює електричний опір залежно від температури. Вторинний вимірювальний прилад вимірює цей опір і відображає відповідне температурне значення. ІТС-12 замінює реальний термоперетворювач набором високоточних резисторів, кожен із яких відповідає певній температурній точці.

Під час перевірки вторинний прилад отримує від ІТС-12 відоме значення опору. Його показання можна зіставити з температурою, яку імітує вибрана міра опору. Якщо потрібно перевірити роботу приладу в кількох частинах діапазону, використовуються різні температурні точки, передбачені для Cu50, Cu100 або Pt100.

Температурні діапазони та контрольні точки

Для мідних термоперетворювачів Cu50 і Cu100 діапазон відтворюваних температур однаковий — від -50 до +150 °C. Для кожного з цих типів передбачено 12 температурних точок. Це дозволяє проводити перевірку вторинних вимірювачів, налаштованих на відповідний мідний термоопір, у кількох контрольних значеннях.

Для Pt100 діапазон значно ширший — від -200 до +700 °C. ІТС-12 має 24 температурні точки для цього типу термоперетворювача. Більша кількість точок відповідає ширшому діапазону відтворюваних температур і дає змогу перевіряти показання приладу на різних його ділянках.

Під час використання ІТС-12 важливо обирати набір значень відповідно до типу входу вторинного вимірювача. Значення Cu50, Cu100 та Pt100 не слід змішувати між собою, оскільки вони відповідають різним характеристикам термоперетворювачів.

Технічні характеристики ІТС-12

ІТС-12 для калібрування вторинних вимірювачів температури

Основне завдання ІТС-12 — створити для вторинного вимірювача контрольний електричний сигнал у вигляді опору, що відповідає відомій температурі. Це дозволяє перевірити правильність перетворення опору у температурне значення без використання реального термоперетворювача.

Під час калібрування особливо важливо мати кілька контрольних точок. Перевірка лише одного значення не показує, як прилад працює в інших частинах діапазону. ІТС-12 містить 12 точок для Cu50, 12 точок для Cu100 та 24 точки для Pt100, тому вторинний вимірювач можна послідовно контролювати в різних значеннях у межах підтримуваного діапазону.

Імітація термоопору також дає змогу відокремити перевірку вторинного приладу від перевірки самого датчика. Якщо на вхід подається відоме значення опору, можна оцінювати роботу саме електронного вимірювального каналу та правильність відображення температури. Для конкретної процедури калібрування слід враховувати документацію на прилад, який перевіряється.

Переваги набору фіксованих мір опору

Фіксовані значення опору дозволяють послідовно відтворювати задані температурні точки та порівнювати показання вторинного вимірювача з очікуваними значеннями. Користувачеві не потрібно створювати відповідну фізичну температуру для кожної перевірки, оскільки ІТС-12 імітує електричну характеристику термоперетворювача.

Ключові особливості ІТС-12

• набір високоточних резисторів для імітації термоопорів;
• підтримка мідних термоперетворювачів Cu50 і Cu100;
• підтримка платинового термоперетворювача Pt100;
• призначення для калібрування вторинних вимірювачів температури;
• 12 температурних точок для Cu50 у діапазоні від -50 до +150 °C;
• 12 температурних точок для Cu100 у діапазоні від -50 до +150 °C;
• 24 температурні точки для Pt100 у діапазоні від -200 до +700 °C;
• значення точності, зазначене в характеристиках, — 0,05.

На що звернути увагу під час вибору

Перед використанням ІТС-12 потрібно переконатися, що вторинний вимірювач розрахований на один із підтримуваних типів термоперетворювачів: Cu50, Cu100 або Pt100. Також важливо зіставити необхідний температурний діапазон із можливостями імітатора. Для Cu50 і Cu100 доступний діапазон від -50 до +150 °C, для Pt100 — від -200 до +700 °C.

Імітатор термоопорів ІТС-12 — спеціалізований набір мір опору для калібрування та перевірки вторинних вимірювачів температури. Він дозволяє імітувати сигнали Cu50, Cu100 і Pt100 у заданих температурних точках та перевіряти правильність перетворення опору в температурне показання без створення реальної температури.
