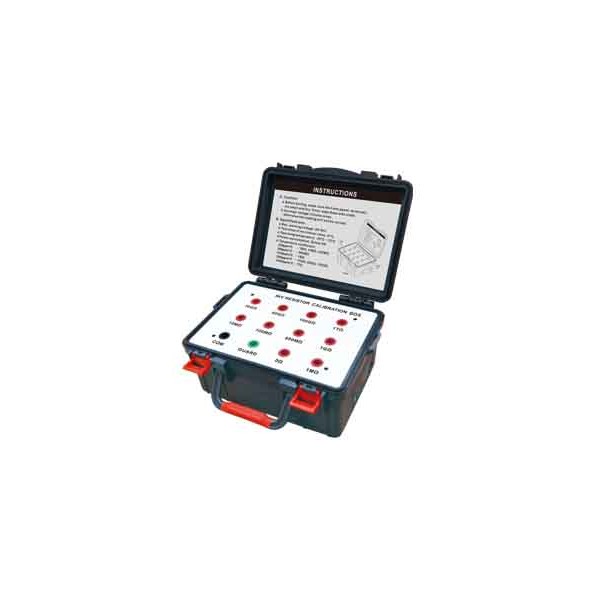

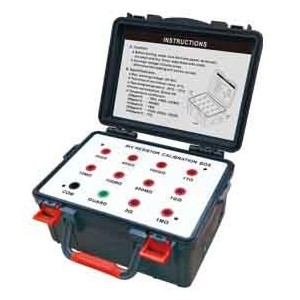

Високоомний магазин опорів ALT-1T9 — багатозначна міра опору до 1 ТОм

Високоомний магазин опорів ALT-1T9 — це набір точних високоомних резисторів, призначений для відтворення заданих значень електричного опору під час повірки, калібрування та налаштування вимірювальних приладів. Модель розрахована на роботу з цифровими та стрілочними тестерами ізоляції, мегомметрами й омметрами. Діапазон відтворюваних значень охоплює опори від 1 МОм до 1 ТОм, тому ALT-1T9 можна використовувати для перевірки приладів, які працюють у широкому високоомному діапазоні.

Однією з важливих особливостей ALT-1T9 є портативне виконання. Магазин опорів можна застосовувати не лише в лабораторії, а й безпосередньо на місці експлуатації вимірювальної техніки. Це зручно для метрологічних робіт на підстанціях, теплових станціях, об’єктах залізничної інфраструктури та інших майданчиках, де простіше виконати перевірку або калібрування приладу на місці, ніж перевозити обладнання до стаціонарної лабораторії. Габарити 25 × 19 × 11 см і маса близько 1,5 кг полегшують транспортування приладу між об’єктами.

Призначення магазину опорів ALT-1T9

ALT-1T9 використовується як багатозначна міра електричного опору. Його завдання — формувати фіксовані контрольні значення опору, з якими можна порівнювати показання вимірювального приладу. Такий підхід потрібний під час повірки, калібрування та налаштування обладнання, що вимірює великі значення опору. Для цієї моделі зазначено застосування з тестерами ізоляції, мегомметрами та омметрами, тому прилад орієнтований насамперед на метрологічні й сервісні роботи у сфері електричних вимірювань.

Високоомний магазин опорів особливо зручний у ситуаціях, коли необхідно перевірити роботу вимірювача на кількох контрольних точках. ALT-1T9 відтворює дев’ять значень: 1 МОм, 10 МОм, 100 МОм, 500 МОм, 1 ГОм, 10 ГОм, 50 ГОм, 100 ГОм і 1 ТОм. Такий набір дає змогу послідовно перевіряти показання приладу в різних частинах його високоомного діапазону без використання великої кількості окремих мір опору.

Відтворювані значення опору

Магазин опорів ALT-1T9 підтримує такі номінальні значення:

• 1 МОм;
• 10 МОм;
• 100 МОм;
• 500 МОм;
• 1 ГОм;
• 10 ГОм;
• 50 ГОм;
• 100 ГОм;
• 1 ТОм.

Заявлена точність відтворення опору становить 1%. Наявність номіналів у мегаомному, гігаомному та тераомному діапазонах робить ALT-1T9 спеціалізованим рішенням для роботи з високими опорами. Для користувача це означає можливість перевіряти вимірювальну техніку на конкретних контрольних значеннях, передбачених конструкцією цієї моделі.

Температурні коефіцієнти опору

Для точних мір опору важливо враховувати зміну параметрів залежно від температури. Для ALT-1T9 у характеристиках наведені температурні коефіцієнти для різних номіналів. Значення відрізняються залежно від величини відтворюваного опору:

• ±25 ppm/°C — для 1 МОм, 10 МОм і 100 МОм;
• ±50 ppm/°C — для 500 МОм;
• ±100 ppm/°C — для 1 ГОм;
• ±200 ppm/°C — для 10 ГОм, 50 ГОм і 100 ГОм;
• ±1500 ppm/°C — для 1 ТОм.

Ці параметри дають змогу оцінювати температурну стабільність міри для кожного номіналу. Під час метрологічних робіт температурний коефіцієнт є важливою характеристикою, оскільки він показує, наскільки відтворюваний опір може змінюватися при зміні температури навколишнього середовища. Для ALT-1T9 коефіцієнти наведені окремо для груп номіналів, що спрощує врахування цього параметра при підготовці до вимірювань.

Робота з напругою до 5 кВ

Максимальна напруга для ALT-1T9 становить 5 кВ. Це важлива характеристика для магазину опорів, який використовується разом із тестерами ізоляції та мегомметрами, оскільки такі прилади можуть виконувати вимірювання при підвищеній випробувальній напрузі. Під час підключення та експлуатації необхідно дотримуватися вимог безпеки, передбачених для робіт із відповідними рівнями напруги, а також керуватися паспортом приладу.

Поєднання високоомного діапазону до 1 ТОм і максимальної напруги 5 кВ визначає спеціалізацію ALT-1T9: прилад орієнтований на перевірку вимірювачів опору ізоляції та іншої техніки, для якої потрібні контрольні значення великих опорів. При цьому користувач отримує набір фіксованих номіналів в одному портативному корпусі.

Портативний формат для лабораторних і виїзних робіт

ALT-1T9 можна використовувати як у стаціонарних умовах, так і під час виїзних метрологічних робіт. Для приладу передбачена можливість застосування в польових умовах, на залізниці, підстанціях і теплових станціях. Це дозволяє метрологу виконувати калібрування або перевірку мегомметра чи тестера ізоляції безпосередньо на об’єкті.

Портативність особливо актуальна для підприємств, де вимірювальні прилади експлуатуються на територіально розподілених об’єктах. Замість організації перевезення кожного тестера до лабораторії можна доставити магазин опорів до місця проведення робіт. При габаритах 25 × 19 × 11 см та масі близько 1,5 кг ALT-1T9 залишається достатньо компактним для транспортування у межах підприємства або між різними майданчиками.

Робочі умови та основні характеристики ALT-1T9

Заявлений робочий діапазон температур ALT-1T9 становить від -30 до +70 °C. Це розширює можливості використання приладу за межами лабораторії та відповідає його портативному формату для виїзних робіт. Водночас під час точних вимірювань необхідно враховувати наведені для кожного номіналу температурні коефіцієнти.

• Тип: високоомний магазин опорів, багатозначна міра опору;
• Модель: ALT-1T9;
• Діапазон відтворюваних значень: від 1 МОм до 1 ТОм;
• Кількість номіналів: 9;
• Точність відтворення опору: 1%;
• Максимальна напруга: 5 кВ;
• Робоча температура: -30...+70 °C;
• Габарити: 25 × 19 × 11 см;
• Маса: близько 1,5 кг.

Для яких приладів призначений ALT-1T9

Основне призначення ALT-1T9 — повірка, калібрування та налаштування приладів, що вимірюють високий електричний опір. До переліку обладнання, зазначеного для цієї моделі, входять цифрові та стрілочні тестери ізоляції, мегомметри й омметри. Завдяки набору номіналів від 1 МОм до 1 ТОм можна перевіряти різні точки діапазону вимірювання, а не обмежуватися одним контрольним значенням.

Такий формат підходить для метрологічних служб і фахівців, які виконують перевірку вимірювальної техніки на місці її експлуатації. ALT-1T9 не замінює сам вимірювальний прилад, а використовується як міра опору, з якою порівнюють його показання під час контрольних, калібрувальних і налагоджувальних процедур.

Комплект постачання

• магазин опорів ALT-1T9 — 1 шт.;
• паспорт — 1 шт.;
• сертифікат калібрування — опціонально.

Можливість отримання сертифіката калібрування зазначена як опція, тому його наявність у конкретному замовленні слід узгоджувати окремо. Базова комплектація включає сам магазин опорів ALT-1T9 і паспорт.

Особливості ALT-1T9 для метрологічних робіт

ALT-1T9 поєднує дев’ять фіксованих високоомних номіналів в одному корпусі. Це дає можливість використовувати один прилад для послідовної перевірки кількох контрольних точок — від 1 МОм до 1 ТОм. Для кожної групи номіналів наведені температурні коефіцієнти, а максимальна напруга становить 5 кВ. Такі характеристики важливі під час роботи з мегомметрами та тестерами ізоляції, де необхідно контролювати показання на великих значеннях опору.

Портативний формат ALT-1T9 доповнює його метрологічне призначення. Прилад можна використовувати в лабораторії або взяти на об’єкт, де встановлене чи експлуатується обладнання, що підлягає перевірці. Це особливо практично для об’єктів енергетики та залізничної інфраструктури, де виїзне калібрування дозволяє виконувати роботи без зайвого переміщення вимірювальної техніки.

Високоомний магазин опорів ALT-1T9 для калібрування мегомметрів і тестерів ізоляції

Якщо для повірки або калібрування потрібно відтворювати значення від одиниць мегаомів до 1 тераома, ALT-1T9 забезпечує набір із дев’яти номіналів у компактному виконанні. Прилад розрахований на роботу з вимірювачами опору, тестерами ізоляції та мегомметрами, має максимальну напругу 5 кВ і заявлену точність відтворення опору 1%. Робочий температурний діапазон від -30 до +70 °C та невеликі габарити дозволяють використовувати модель як для стаціонарних, так і для виїзних метрологічних робіт.

ALT-1T9 — спеціалізована багатозначна міра для випадків, коли потрібно мати кілька контрольних високоомних значень в одному приладі. Модель охоплює номінали 1 МОм, 10 МОм, 100 МОм, 500 МОм, 1 ГОм, 10 ГОм, 50 ГОм, 100 ГОм і 1 ТОм, що дозволяє виконувати послідовну перевірку вимірювального обладнання на різних рівнях опору відповідно до завдань калібрування, повірки або налаштування.
