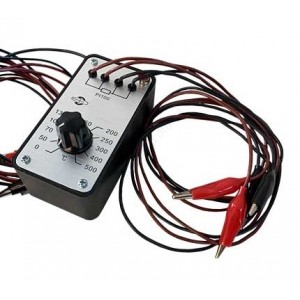

Міра термоопору ALT PT100-500 — прецизійний імітатор сигналу PT100 до 500 °C

ALT PT100-500 — прецизійна міра термоопору, призначена для імітації сигналу платинового терморезистора PT100 у фіксованих температурних точках. Прилад дає змогу відтворювати 11 значень, що відповідають температурам від 0 до 500 °C, і може використовуватися під час перевірки, налаштування та випробування вимірювальної апаратури, яка працює з RTD-сигналами. Завдяки набору вбудованих високоточних опорів ALT PT100-500 також може застосовуватися як блок прецизійних резисторів.

Модель розрахована на завдання, де потрібно подати на вхід приладу контрольоване значення, еквівалентне певній температурі PT100, без необхідності фактично нагрівати або охолоджувати датчик. Користувач обирає потрібну точку за допомогою ручки перемикання контактів, після чого на чотирьох вихідних проводах формується відповідне значення опору. Такий принцип спрощує перевірку температурних каналів, контролерів, вимірювачів температури та іншого обладнання, що працює з платиновими термоперетворювачами опору.

11 фіксованих температурних точок PT100

ALT PT100-500 відтворює 11 контрольних точок PT100: 0 °C, 50 °C, 70 °C, 100 °C, 130 °C, 150 °C, 200 °C, 250 °C, 300 °C, 400 °C і 500 °C. Такий набір охоплює широкий температурний діапазон і дає змогу послідовно перевіряти роботу вимірювального або керувального обладнання в кількох характерних точках.

Фіксовані значення зручні для повторюваних процедур. Замість тривалого формування реальної температури достатньо вибрати необхідне положення перемикача та подати відповідний сигнал на вхід пристрою, що перевіряється. Це корисно під час сервісних робіт, налагодження обладнання або лабораторного тестування, коли потрібно швидко переходити між кількома контрольними рівнями.

Діапазон до 500 °C дозволяє контролювати обладнання не лише в нижній частині шкали, а й у високотемпературних точках. При цьому ALT PT100-500 не створює температуру фізично: він імітує електричний сигнал, який відповідає заданій точці PT100. Завдяки цьому можна перевіряти електронну частину вимірювального каналу без температурної камери або іншого джерела тепла.

Прецизійні опори та клас точності 0,05

Всередині ALT PT100-500 встановлено 11 високоточних опорів, кожен з яких відповідає окремій температурній точці. Для приладу зазначено клас точності 0,05. Така характеристика робить міру придатною для завдань, у яких важлива контрольована та повторювана імітація сигналу PT100.

На практиці прецизійна міра дозволяє перевірити, як підключений прилад інтерпретує різні значення опору в межах свого температурного діапазону. Якщо вимірювач, регулятор або інший пристрій підтримує PT100, оператор може послідовно встановлювати контрольні точки та порівнювати показання обладнання з вибраним значенням. Це допомагає контролювати правильність налаштувань і реакцію системи на зміну вхідного сигналу.

Чотирипровідне підключення

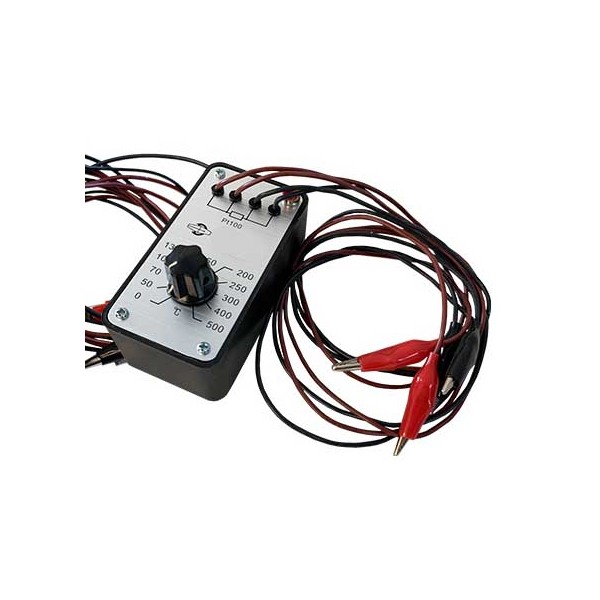

ALT PT100-500 має чотири вихідні проводи. Вибір температурної точки виконується механічним перемиканням положення ручки, яка змінює точки контакту всередині міри. Користувач отримує одне з 11 попередньо заданих значень, що імітують відповідний стан платинового терморезистора PT100.

Такий формат підключення призначений для роботи з приладами та вимірювальними схемами, у яких використовується сигнал RTD. Під час застосування потрібно враховувати схему входу конкретного обладнання та виконувати підключення відповідно до його документації.

Застосування ALT PT100-500

Імітатор RTD PT100 може використовуватися з різними типами вимірювальної та керувальної апаратури. Серед заявлених сфер застосування — RTD-датчики, регулятори температури, вимірювачі температури, системи керування технологічними процесами та лабораторні прототипи. У таких задачах ALT PT100-500 виконує роль контрольного джерела опору, що відповідає заданій температурній точці.

Під час перевірки температурного вимірювача міра дозволяє подати на його вхід послідовність відомих значень і перевірити реакцію приладу на кожне з них. Для регулятора температури можна оцінити, як система реагує на зміну імітованої температури. У лабораторному прототипуванні прилад може використовуватися як джерело відтворюваних опорів для тестування схем, що приймають сигнал PT100.

Блок прецизійних резисторів

Окрім імітації температурних значень PT100, ALT PT100-500 може використовуватися як блок прецизійних резисторів. Така можливість пов’язана з конструкцією приладу: всередині встановлено 11 високоточних опорів, які перемикаються залежно від вибраної контрольної точки.

Це розширює можливості застосування міри в лабораторіях, ремонтних майстернях і на робочих місцях, де потрібно отримувати повторювані опорні значення для тестування вимірювальних схем. Основним призначенням моделі при цьому залишається імітація сигналу платинового терморезистора PT100 у заданих температурних точках.

Робочі умови та конструктивні характеристики

Робоча температура ALT PT100-500 становить 0…40 °C. Габарити приладу — 55 × 105 × 40 мм, маса — 180 г. Компактний корпус зручно розміщувати на лабораторному або сервісному робочому місці.

Вибір контрольних точок виконується без складного програмування: усі доступні значення вже сформовані вбудованими прецизійними опорами. Для роботи достатньо підключити прилад до обладнання, що перевіряється, та встановити необхідне положення перемикача.

Основні характеристики ALT PT100-500

• Тип: міра термоопору, імітатор RTD PT100.
• Відтворювані точки: 0 °C, 50 °C, 70 °C, 100 °C, 130 °C, 150 °C, 200 °C, 250 °C, 300 °C, 400 °C, 500 °C.
• Кількість фіксованих точок: 11.
• Клас точності: 0,05.
• Робоча температура: 0…40 °C.
• Кількість вихідних проводів: 4.
• Габарити: 55 × 105 × 40 мм.
• Маса: 180 г.
• Додаткова можливість: використання як блока прецизійних резисторів.
• Калібрувальний сертифікат України: опційно.

Як працює імітатор PT100

PT100 — платиновий терморезистор, у якого електричний опір змінюється залежно від температури. ALT PT100-500 відтворює потрібний електричний стан за допомогою вбудованих прецизійних опорів, тому реальний чутливий елемент не потрібно нагрівати до кожної контрольної температури.

Оператор підключає вихідні проводи міри до входу обладнання, що перевіряється, та встановлює одну з доступних температурних точок. Після цього можна контролювати показання вимірювача, поведінку регулятора або роботу іншої схеми, розрахованої на сигнал PT100. Перехід між точками здійснюється ручкою перемикання.

Для лабораторних, сервісних і налагоджувальних робіт

Міра термоопору ALT PT100-500 може бути корисною фахівцям, які працюють з вимірюванням і контролем температури: сервісним інженерам, працівникам лабораторій, наладчикам контрольно-вимірювального обладнання, розробникам електронних пристроїв і спеціалістам з автоматизації технологічних процесів. Прилад доречний там, де потрібно перевіряти входи PT100 або моделювати RTD-сигнал без використання реального температурного середовища.

ALT PT100-500 поєднує 11 відтворюваних точок PT100, клас точності 0,05, чотирипровідний вихід і можливість використання як блока прецизійних резисторів. Діапазон імітованих температурних значень становить від 0 до 500 °C, а робоча температура самого приладу — від 0 до 40 °C. За потреби калібрувальний сертифікат України доступний як опція.
