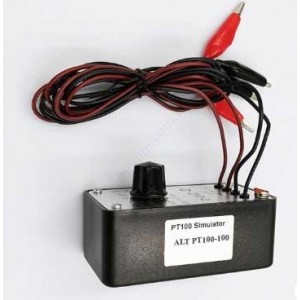

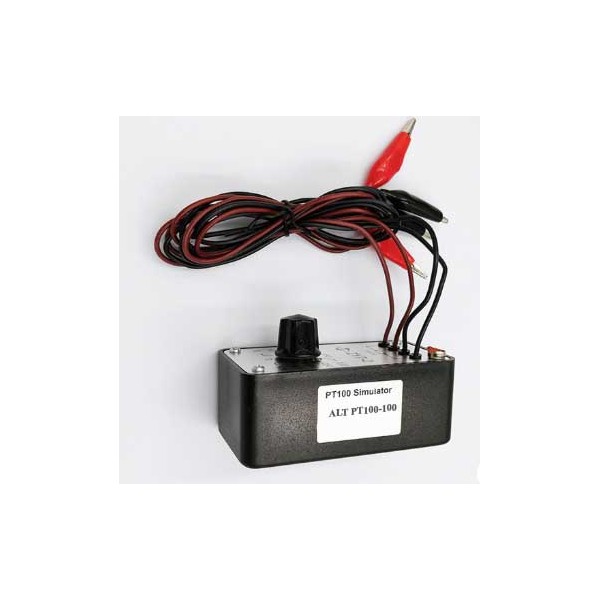

Міра термоопору ALT PT100-100

Міра термоопору ALT PT100-100 — спеціалізований вимірювальний засіб для відтворення контрольних точок, що відповідають характеристиці Pt100 у температурному діапазоні від −100 до +100 °C. Модель дає змогу працювати з набором фіксованих температурних значень і використовувати їх під час перевірки та контролю вимірювальних каналів, пов’язаних із Pt100. Прилад орієнтований на завдання, де важливі повторюваність заданих точок, зрозумілий набір контрольних значень і відома точність міри.

ALT PT100-100 відтворює 11 точок: −100, −80, −50, −30, −20, −10, 0, +10, +30, +50 і +100 °C. Такий набір охоплює весь заявлений діапазон моделі та дозволяє послідовно контролювати роботу обладнання в різних частинах шкали — від від’ємних температур до нульової точки та позитивних значень. Клас точності приладу становить 0,05, а максимально допустимий струм вказаний на рівні 10 мА.

Призначення ALT PT100-100

Основне завдання міри термоопору — відтворення заданих точок Pt100. Це робить ALT PT100-100 корисним у вимірювальних і сервісних роботах, коли необхідно перевірити реакцію приладу або вимірювального каналу на конкретні значення, що відповідають вибраним температурним точкам. Замість роботи лише в одній точці користувач отримує набір значень у широкому інтервалі від −100 до +100 °C.

Особливість моделі полягає саме у дискретному наборі відтворюваних точок. Найнижче значення становить −100 °C, найвище — +100 °C. Між ними доступні проміжні точки −80, −50, −30, −20, −10, 0, +10, +30 і +50 °C. Завдяки цьому можна виконувати перевірку не тільки на краях діапазону, а й у кількох проміжних положеннях. Це особливо зручно, коли потрібно оцінити роботу обладнання на різних ділянках його шкали без виходу за межі заявленого діапазону ALT PT100-100.

Точки відтворення Pt100

Для ALT PT100-100 заявлений температурний діапазон відтворення від −100 до +100 °C. У межах цього діапазону передбачено одинадцять фіксованих контрольних точок. Вони підібрані так, щоб охопити негативну та позитивну частини діапазону, а також окремо включити 0 °C. Це дозволяє організувати послідовну перевірку за кількома значеннями, не обмежуючись однією контрольною точкою.

• −100 °C;
• −80 °C;
• −50 °C;
• −30 °C;
• −20 °C;
• −10 °C;
• 0 °C;
• +10 °C;
• +30 °C;
• +50 °C;
• +100 °C.

Наявність точок по обидва боки від 0 °C робить модель придатною для робіт, у яких потрібно відтворювати як від’ємні, так і додатні температурні значення Pt100. При цьому користувач працює саме з заявленими виробником точками. Інших температурних значень або можливості плавного встановлення температури в характеристиках товару не зазначено, тому під час вибору приладу варто орієнтуватися на наведений перелік із 11 точок.

Клас точності та допустимий струм

Клас точності ALT PT100-100 — 0,05. Цей параметр є однією з основних характеристик міри та його варто враховувати під час підбору обладнання для конкретного вимірювального завдання. У вихідних даних клас точності зазначений саме як 0,05 без додаткового трактування у відсотках, тому в описі збережено оригінальне позначення без зміни його змісту.

Максимальний струм для ALT PT100-100 становить 10 мА. Під час підключення та використання міри необхідно враховувати це обмеження і не перевищувати значення, зазначене в технічних характеристиках. Такий параметр важливий для правильного узгодження міри з обладнанням, до якого вона підключається під час контрольних або вимірювальних операцій.

Робочі умови та конструктивні параметри

Заявлена робоча температура ALT PT100-100 становить від 0 до 40 °C. Цей діапазон стосується умов експлуатації самого приладу та відрізняється від діапазону відтворюваних точок Pt100. Тобто міра відтворює значення від −100 до +100 °C, але працювати з нею потрібно в межах температури навколишнього середовища, зазначеної в характеристиках — 0…40 °C.

У технічних даних також згадується опір ізоляції між вихідним проводом і зовнішньою оболонкою. Числове значення цього параметра в картці товару не зазначене. Для завдань, де конкретне нормоване значення опору ізоляції є критичним, його доцільно уточнювати окремо перед використанням приладу.

Переваги набору фіксованих контрольних точок

ALT PT100-100 поєднує в одному приладі одинадцять заявлених точок Pt100. Для практичної перевірки це означає можливість переходити від одного контрольного значення до іншого в межах −100…+100 °C та формувати послідовність перевірок відповідно до необхідного сценарію. Користувач може окремо працювати з крайніми значеннями, нульовою точкою та декількома проміжними рівнями.

Що важливо врахувати під час вибору

Перед вибором ALT PT100-100 варто зіставити потрібні контрольні точки з переліком, який підтримує ця модель. Якщо завдання передбачає роботу в межах від −100 до +100 °C і потрібні саме точки −100, −80, −50, −30, −20, −10, 0, +10, +30, +50 та +100 °C, набір значень приладу відповідає цим умовам. Якщо потрібні інші точки або ширший температурний інтервал, такі можливості для цієї моделі в характеристиках не заявлені.

Також слід врахувати клас точності 0,05, максимальний струм 10 мА та допустиму робочу температуру 0…40 °C. Саме ці характеристики разом із переліком відтворюваних точок є основними параметрами, за якими ALT PT100-100 можна зіставляти з вимогами конкретної перевірки. Габарити 55 × 105 × 40 мм і маса 180 г допомагають заздалегідь оцінити зручність розміщення приладу на робочому місці.

Калібрування

Для ALT PT100-100 у картці товару зазначена можливість замовлення сертифіката калібрування України. Сертифікат пропонується опційно, тобто він не зазначений як обов’язкова частина стандартного постачання. Якщо документ потрібен для внутрішніх процедур підприємства, метрологічного контролю або оформлення результатів робіт, необхідність його замовлення варто врахувати окремо.

Технічні характеристики ALT PT100-100

• Модель: ALT PT100-100.
• Тип: міра термоопору Pt100.
• Діапазон відтворюваних точок: від −100 до +100 °C.
• Точки відтворення: −100, −80, −50, −30, −20, −10, 0, +10, +30, +50, +100 °C.
• Клас точності: 0,05.
• Максимальний струм: 10 мА.
• Опір ізоляції: між вихідним проводом і зовнішньою оболонкою; числове значення в характеристиках не наведено.
• Робоча температура: 0…40 °C.
• Габарити: 55 × 105 × 40 мм.
• Маса: 180 г.
• Сертифікат калібрування України: опційно.

Міра термоопору Pt100 для контрольних і вимірювальних робіт

ALT PT100-100 — компактна міра термоопору з фіксованим набором контрольних точок у діапазоні −100…+100 °C. Вона дозволяє відтворювати одинадцять заданих значень Pt100 і послідовно працювати з ними під час перевірки відповідного вимірювального обладнання. Модель має клас точності 0,05, допускає струм до 10 мА та розрахована на експлуатацію за температури від 0 до 40 °C.
