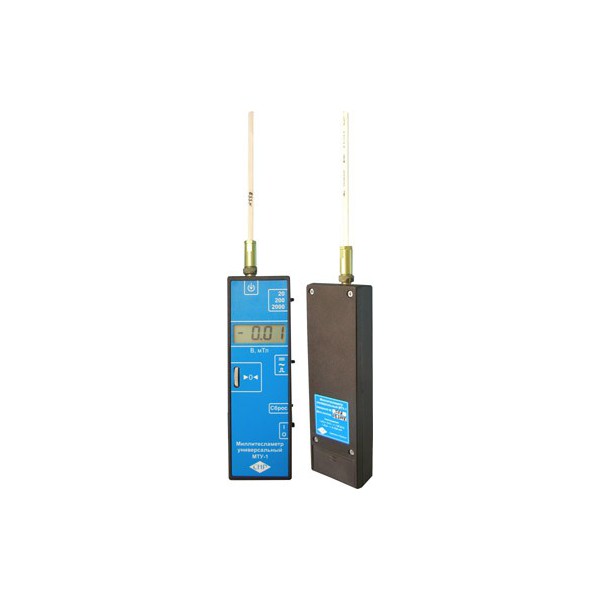

Мілітесламетр МТУ-1

Мілітесламетр МТУ-1 — універсальний вимірювальний прилад, призначений для визначення магнітної індукції постійних, змінних та імпульсних магнітних полів. Модель дає змогу працювати з різними типами магнітного поля в межах одного приладу, що важливо під час вимірювань, де необхідно контролювати не лише постійну складову, а й змінні або імпульсні процеси.

Основний вимірюваний параметр МТУ-1 — магнітна індукція. Межі вимірювання становлять ±1999 мТл. Для різних ділянок діапазону нормована різна похибка: до ±19,99 мТл — 3,0 %, до ±199,9 мТл — 5,0 %, до ±1999 мТл — 10,0 %. Під час вимірювання змінних та імпульсних магнітних полів похибка становить 5,0 %.

Що вимірює МТУ-1

Мілітесламетр МТУ-1 розрахований на три основні режими вимірювання магнітної індукції. Для постійного магнітного поля прилад визначає амплітудне значення індукції. Для змінного магнітного поля промислових частот вимірюється середньоквадратичне значення магнітної індукції. Для імпульсного магнітного поля МТУ-1 визначає амплітудне значення за умови, що тривалість фронту імпульсу становить не менше 1 мс.

Вимірювання постійного магнітного поля

Під час роботи з постійним магнітним полем МТУ-1 вимірює амплітудне значення магнітної індукції. Максимальні межі вимірювання становлять ±1999 мТл. Наявність знака «±» у характеристиці діапазону означає, що прилад працює зі значеннями магнітної індукції обох полярностей у зазначених межах.

Точність вимірювання залежить від величини індукції. У діапазоні до ±19,99 мТл заявлена похибка становить 3,0 %. Для значень до ±199,9 мТл похибка становить 5,0 %, а при вимірюваннях до максимальної межі ±1999 мТл — 10,0 %. Такий поділ характеристик дає змогу заздалегідь оцінити допустиму похибку залежно від рівня магнітної індукції, з яким виконується робота.

Вимірювання змінного магнітного поля

Для змінного магнітного поля промислових частот МТУ-1 визначає середньоквадратичне значення магнітної індукції. Саме цей параметр використовується для кількісної оцінки змінної величини, що безперервно змінюється в часі. Для вимірювань змінних полів у характеристиках приладу зазначена похибка 5,0 %.

Вимірювання імпульсного магнітного поля

Для імпульсних магнітних полів МТУ-1 вимірює амплітудне значення магнітної індукції. Важливою умовою є тривалість фронту імпульсу не менше 1 мс. Цей параметр необхідно враховувати перед вимірюванням, оскільки він безпосередньо визначає відповідність імпульсного сигналу заявленим можливостям приладу.

Похибка під час вимірювання імпульсних магнітних полів становить 5,0 %. Таким чином, модель МТУ-1 охоплює не лише статичні та змінні поля, а й імпульсні режими, якщо їх часові параметри відповідають установленій умові щодо тривалості фронту.

Діапазон і точність вимірювань

Максимальні межі вимірювання МТУ-1 — ±1999 мТл. Для постійного магнітного поля похибка залежить від піддіапазону. На рівні до ±19,99 мТл вона становить 3,0 %, до ±199,9 мТл — 5,0 %, а до ±1999 мТл — 10,0 %. Така градація дає користувачеві чітке розуміння, якої точності можна очікувати при роботі з різними рівнями магнітної індукції.

Для змінних та імпульсних полів виробником заявлена похибка 5,0 %. Під час підбору приладу важливо співвідносити ці показники з вимогами конкретного вимірювального завдання. Якщо потрібно працювати в межах до ±1999 мТл та вимірювати постійні, змінні або імпульсні поля, МТУ-1 поєднує ці режими в одному корпусі.

Компактні розміри та маса

Габаритні розміри МТУ-1 становлять 190 × 60 × 25 мм, а маса — 200 г. Завдяки таким параметрам прилад має компактний формат і не займає багато місця під час зберігання або перенесення. Невелика маса також спрощує роботу, коли вимірювання необхідно виконувати безпосередньо біля об'єкта контролю.

Технічні характеристики МТУ-1

Особливості мілітесламетра МТУ-1

Ключова особливість МТУ-1 — універсальність щодо типу магнітного поля. Прилад не обмежується лише постійними вимірюваннями: він також працює зі змінними полями промислових частот та імпульсними полями. Це робить модель зручною для завдань, у яких характер магнітного поля може відрізнятися.

Ще одна важлива характеристика — широкий вимірювальний діапазон до ±1999 мТл. При цьому для постійного поля точність нормована окремо для трьох рівнів: до ±19,99 мТл, до ±199,9 мТл і до ±1999 мТл. Користувач може орієнтуватися на ці значення при оцінці придатності приладу для конкретного рівня магнітної індукції.

На що звернути увагу під час вибору

Перед придбанням МТУ-1 варто насамперед визначити максимальний рівень магнітної індукції, який потрібно вимірювати. Якщо необхідний діапазон не перевищує ±1999 мТл, прилад відповідає цій вимозі. Далі слід врахувати тип поля: постійний, змінний промислової частоти або імпульсний.

Для імпульсного поля потрібно додатково перевірити часові параметри сигналу: МТУ-1 розрахований на вимірювання амплітудного значення за тривалості фронту не менше 1 мс. Для змінного поля необхідно враховувати, що в описі моделі зазначені саме промислові частоти, а вимірюваним параметром є середньоквадратичне значення магнітної індукції.

Також важливо враховувати допустиму похибку. Для постійного поля вона збільшується зі зростанням вимірюваного рівня: від 3,0 % у межах до ±19,99 мТл до 10,0 % у межах до ±1999 мТл. Для змінних та імпульсних полів зазначена похибка 5,0 %.

МТУ-1 для контролю магнітної індукції

Мілітесламетр МТУ-1 підходить для вимірювальних задач, у яких необхідно визначати магнітну індукцію різних типів полів у межах до ±1999 мТл. Поєднання режимів постійного, змінного та імпульсного поля дозволяє використовувати один прилад для кількох типів вимірювань, а чітко задані значення похибки допомагають оцінити точність результату для кожного режиму.

Компактні габарити 190 × 60 × 25 мм і маса 200 г роблять МТУ-1 зручним для перенесення та роботи без громіздкого вимірювального обладнання. Під час вибору приладу достатньо зіставити необхідний тип магнітного поля, діапазон індукції, допустиму похибку та, у випадку імпульсного режиму, тривалість фронту імпульсу з наведеними характеристиками моделі.
