Мілітесламетр МТП-3000

Мілітесламетр МТП-3000 — портативний прилад для вимірювання постійного та змінного магнітного поля. Модель призначена для застосування в промисловості, механіці, електротехніці та лабораторній практиці, де необхідно контролювати параметри магнітного поля та отримувати результат безпосередньо в мілітеслах або гаусах. Прилад підтримує два діапазони вимірювання постійного поля до 3000 мТл і два діапазони змінного поля до 1500 мТл.

МТП-3000 оснащений виносним пробником на основі датчика Холла з термокомпенсацією. Така конструкція дає змогу розміщувати чутливий елемент у потрібній зоні вимірювання, а основний блок використовувати для зчитування показань. Прилад також визначає полярність постійного магнітного поля та відображає напрямок магнітного полюса — Північ (N) або Південь (S).

Призначення МТП-3000

Магнітометр МТП-3000 розрахований на контроль постійних і змінних магнітних полів у різних технічних та лабораторних завданнях. Він може використовуватися там, де потрібно виміряти величину магнітного поля, перевірити його рівень або зафіксувати максимальне чи мінімальне значення під час спостереження. Сфера застосування, зазначена для моделі, охоплює індустрію, механіку, електротехнічні роботи та лабораторії.

Для постійного магнітного поля передбачені діапазони 300 мТл і 3000 мТл, що відповідає 3000 і 30 000 гаусс. Для змінного магнітного поля доступні діапазони 150 мТл і 1500 мТл, або 1500 і 15 000 гаусс. Підтримка двох одиниць вимірювання — G (гаусс) і mT (мілітесла) — спрощує роботу з технічною документацією, у якій параметри магнітного поля можуть бути вказані в різних одиницях.

Вимірювання постійного магнітного поля

У режимі вимірювання постійного магнітного поля МТП-3000 працює у двох діапазонах: до 300 мТл та до 3000 мТл. В еквіваленті в гаусах це 3000 G і 30 000 G. Найкраща роздільна здатність становить 10 мкТл або 0,1 G, а заявлена точність вимірювання — 5%.

Окремою функцією є індикація полярності. Прилад показує Північ (N) або Південь (S), що дозволяє не лише оцінювати величину постійного магнітного поля, а й контролювати його напрямок відносно датчика. Це особливо зручно під час послідовних вимірювань, коли важливо зберігати однакове положення пробника та правильно інтерпретувати напрямок поля.

Вимірювання змінного магнітного поля

Для змінного магнітного поля МТП-3000 має два діапазони: 150 мТл і 1500 мТл. У гаусах ці значення становлять відповідно 1500 G і 15 000 G. Найкраща роздільна здатність також дорівнює 10 мкТл або 0,1 G. Вимірювання змінного поля виконується для частот 50 та 60 Гц.

Підтримка частот 50/60 Гц орієнтує прилад на вимірювання змінних магнітних полів, пов’язаних із поширеними частотами електричних мереж. При цьому максимальний діапазон 1500 мТл дає змогу працювати зі значно вищими рівнями поля, ніж у низькому діапазоні 150 мТл. Вибір відповідного діапазону дозволяє узгодити режим роботи приладу з очікуваною величиною вимірюваного поля.

Датчик Холла з термокомпенсацією

Вимірювальний пробник МТП-3000 побудований на датчику Холла та має термокомпенсацію. Датчик Холла використовується як чутливий елемент для перетворення параметрів магнітного поля на електричний сигнал, який обробляє прилад. Виносне виконання пробника полегшує позиціонування датчика без необхідності розташовувати весь вимірювальний блок безпосередньо біля точки контролю.

Довжина пробника становить 19,8 см, його габарити — 19,8 × 2,5 × 1,9 см. Основний блок має розміри 20 × 6,8 × 3 см. Таке розділення на блок індикації та окремий пробник зручне для ручних вимірювань, коли оператору потрібно одночасно контролювати положення датчика та спостерігати за показаннями.

Функції утримання та фіксації значень

МТП-3000 підтримує функцію утримання даних, яка дозволяє зафіксувати поточне показання на дисплеї для подальшого зчитування. Це корисно, якщо під час вимірювання екран приладу розташований під незручним кутом або якщо значення потрібно переглянути після переміщення пробника.

Також передбачений запис максимального та мінімального значення. Функції MAX/MIN дають змогу контролювати граничні показники, які були зафіксовані протягом вимірювання. Для перевірок, де поле змінюється залежно від положення датчика, це допомагає визначити найбільше та найменше отримане значення без необхідності постійно стежити за дисплеєм.

Швидкість вимірювання та умови роботи

Час вимірювання МТП-3000 становить 1 секунду. Це дає можливість послідовно перевіряти різні точки та отримувати оновлені показання з інтервалом, достатнім для більшості ручних контрольних операцій. Робочий температурний діапазон приладу — від 0 до 50 °C.

Живлення здійснюється від шести елементів 1,5 В типорозміру AA. Для економії живлення передбачена функція автоматичного вимкнення. Маса приладу становить 0,27 кг, тому його зручно переносити між точками вимірювання та використовувати як портативний засіб контролю магнітного поля.

Передавання даних і підключення до ПК

У характеристиках МТП-3000 зазначено можливість роботи через інтерфейс RS232/USB. Водночас на сторінці товару окремо вказано, що інтерфейс RS232/USB та програмне забезпечення постачаються опціонально. Тому під час замовлення комплектації для підключення до комп’ютера варто враховувати, що відповідні компоненти не входять до базового комплекту, якщо інше не погоджено окремо.

Підключення до ПК може бути корисним у завданнях, де потрібно передавати результати вимірювання для подальшої роботи з даними. Наявність такої опції розширює можливості використання приладу в лабораторних і технічних процесах, однак конкретна конфігурація інтерфейсу та програмного забезпечення має уточнюватися при комплектації.

Основні технічні характеристики МТП-3000

Комплект постачання

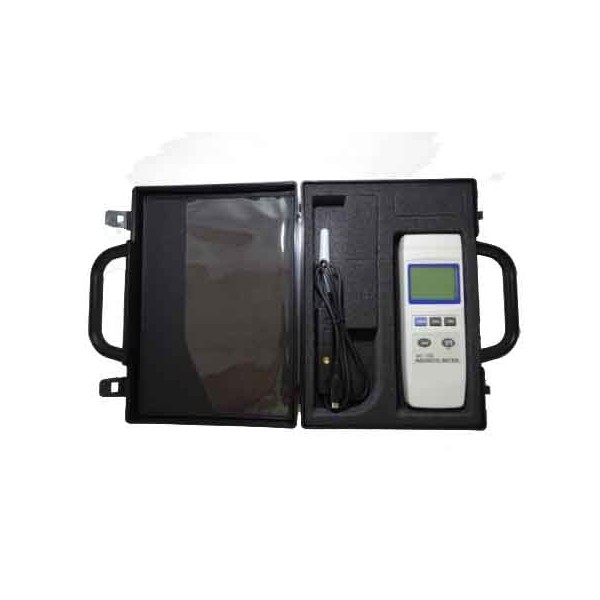

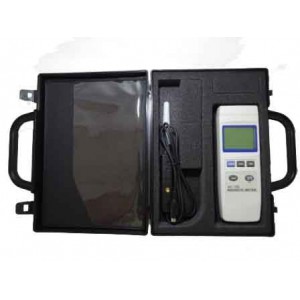

До комплекту постачання входять мілітесламетр МТП-3000 — 1 шт., інструкція з експлуатації — 1 шт. та кейс для перенесення — 1 шт. Кейс полегшує транспортування приладу та пробника між місцями проведення вимірювань. Інтерфейс RS232/USB і програмне забезпечення зазначені як опціональні компоненти.

Переваги функціонального оснащення

МТП-3000 поєднує широкий діапазон вимірювання постійного та змінного магнітного поля з можливістю вибору одиниць mT і G. Для постійного поля верхня межа становить 3000 мТл, для змінного — 1500 мТл. Наявність двох діапазонів у кожному режимі дозволяє вибирати робочу межу залежно від очікуваної величини поля.

До практичних функцій приладу належать індикація полярності N/S, утримання поточного показання, запис максимального та мінімального значення, автоматичне вимкнення та можливість опціонального підключення через RS232/USB. Виносний датчик Холла з термокомпенсацією дає змогу працювати безпосередньо в зоні вимірювання, залишаючи дисплей у зручному для оператора положенні.

Кому підходить мілітесламетр МТП-3000

Модель орієнтована на фахівців, яким потрібен портативний вимірювач магнітного поля для промислових, механічних, електротехнічних або лабораторних завдань. Прилад може бути доречним у роботах, де важливі вимірювання як постійного, так і змінного поля, а також можливість швидко перемикатися між мілітеслами та гаусами.

Завдяки максимальному діапазону до 3000 мТл для постійного поля та до 1500 мТл для змінного поля МТП-3000 охоплює широкий спектр вимірювальних задач у межах заявлених характеристик. Компактний блок індикації, окремий пробник, функції MAX/MIN та HOLD роблять прилад зручним для регулярного ручного контролю, а опціональний інтерфейс дозволяє передбачити роботу з комп’ютером, якщо це потрібно для конкретного завдання.
