Вимірювач залишкової намагніченості ІОН-1М

ІОН-1М — портативний вимірювач залишкової намагніченості, призначений для контролю напруженості постійних магнітних полів та визначення залишкової намагніченості виробів, деталей і їх складових частин, виготовлених із феромагнітних матеріалів. Прилад дає змогу знаходити ділянки з максимальним значенням напруженості магнітного поля, визначати величину локального магнітного поля та його напрямок.

Вимірювач ІОН-1М може застосовуватися під час контролю деталей і заготовок після розмагнічування, а також для оцінювання залишкової намагніченості, що виникла внаслідок технологічних операцій. Контроль цього параметра важливий у випадках, коли небажане магнітне поле може впливати на подальшу обробку, експлуатацію або результати контролю виробу.

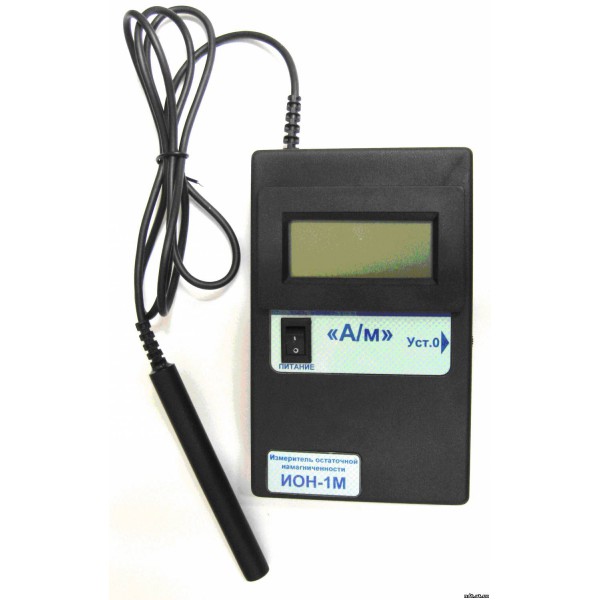

Прилад виконаний у компактному портативному форматі та має автономне живлення. Конструктивно ІОН-1М складається з електронного блока з цифровим рідкокристалічним індикатором і перетворювача напруженості магнітного поля. Перетворювач має форму циліндричного щупа, що дозволяє проводити вимірювання безпосередньо біля поверхні контрольованої деталі.

Призначення вимірювача ІОН-1М

Основне завдання вимірювача залишкової намагніченості ІОН-1М — виявлення та вимірювання напруженості стаціонарних магнітних полів. За допомогою приладу оператор може знайти на поверхні виробу ділянку, де напруженість магнітного поля має найбільше значення, та використовувати отриманий результат для оцінювання залишкової намагніченості.

ІОН-1М призначений для роботи з феромагнітними виробами та їх окремими елементами. При проведенні контролю датчик послідовно переміщують поблизу або по контрольованій зоні, визначаючи точку з максимальними показаннями. Саме найбільше отримане значення приймають за величину залишкової намагніченості контрольованої деталі.

Результат вимірювання відображається безпосередньо на цифровому дисплеї в одиницях А/м — амперах на метр. Такий спосіб індикації спрощує зчитування результатів і не потребує додаткового перерахунку показань аналогової шкали.

Основні можливості ІОН-1М

Прилад дає змогу не тільки оцінити величину залишкового магнітного поля, а й визначити розташування локальних магнітних полюсів. Це дозволяє проводити послідовне обстеження поверхні деталі та знаходити області з найбільшою напруженістю поля.

Важливою особливістю ІОН-1М є висока чутливість датчика. Положення перетворювача впливає на показання, оскільки вимірювач реагує не лише на поле контрольованої деталі, але й на магнітне поле Землі та розташовані поруч феромагнітні об'єкти. Тому під час вимірювань положення датчика необхідно фіксувати та не змінювати без потреби.

Для стабільного положення перетворювача під час контрольних вимірювань може використовуватися штатив із неферомагнітного матеріалу. Такий підхід допомагає зменшити вплив зміни положення датчика на результат і забезпечити правильну організацію процедури контролю.

Технічні характеристики ІОН-1М

Конструкція та принцип роботи

Основним елементом вимірювального перетворювача ІОН-1М є датчик магнітного поля. Амплітуда його вихідного сигналу залежить від напруженості магнітного поля в зоні контролю. Сигнал надходить до електронного блока, де обробляється вимірювальною схемою, після чого значення відображається на рідкокристалічному цифровому індикаторі.

Перетворювач виконаний у вигляді компактного циліндричного щупа та безпосередньо під'єднаний до електронного блока. Така конструкція дозволяє наближати чутливу частину датчика до необхідної точки контрольованої поверхні та послідовно перевіряти різні ділянки виробу.

На корпусі електронного блока розташовані цифровий індикатор, орган увімкнення живлення та регулятор встановлення нуля. Перед початком роботи після увімкнення необхідно встановити мінімальне значення показань за допомогою регулятора нуля, не змінюючи положення датчика.

Живлення ІОН-1М здійснюється від автономної батареї 9 В типу 6F22. Завдяки автономному живленню прилад не потребує підключення до електромережі безпосередньо під час вимірювань. Якщо заряд батареї стає недостатнім, на дисплеї з'являється індикація «LO BAT». У такому випадку роботу необхідно припинити та замінити елемент живлення.

Як проводиться вимірювання залишкової намагніченості

Перед початком роботи необхідно оглянути ІОН-1М і перетворювач та переконатися у відсутності зовнішніх пошкоджень. Особливу увагу слід приділити стану датчика, оскільки деформація перетворювача не допускається.

Після ввімкнення живлення на дисплеї з'являється поточне вимірюване значення. Датчик потрібно зафіксувати у положенні, в якому буде виконуватися контроль, після чого регулятором встановлення нуля встановити мінімальне значення показань.

Для визначення залишкової намагніченості потрібно знайти на поверхні контрольованої деталі зону або точку, в якій показання ІОН-1М буде максимальним. За величину залишкової намагніченості приймається найбільше зафіксоване значення напруженості магнітного поля в А/м.

Під час такого контролю не слід сумувати, віднімати або усереднювати результати, отримані в різних точках поверхні. Для оцінювання залишкової намагніченості використовується саме максимальне показання приладу. Полярність показань при цьому не враховується.

Особливості експлуатації

Через чутливість вимірювального перетворювача під час роботи необхідно враховувати можливий вплив сторонніх феромагнітних предметів та зовнішніх магнітних полів. Зміна положення датчика відносно навколишніх предметів або магнітного поля Землі може призводити до зміни показань.

Не рекомендується експлуатувати або зберігати ІОН-1М поблизу джерел сильних електромагнітних полів. Не допускається потрапляння на елементи приладу хімічно агресивних рідин або газів. Вимірювальний перетворювач потребує обережного поводження, оскільки його механічна деформація може вплинути на правильність роботи.

Для контролю достовірності показань рекомендується періодично використовувати контрольне джерело магнітного поля. Якщо при незмінному положенні датчика та правильному встановленні нуля результат відрізняється від значення контрольного джерела більш ніж на 10%, прилад потребує перевірки, калібрування або ремонту.

Комплектація ІОН-1М

Обслуговування вимірювача

Для підтримання ІОН-1М у справному стані необхідно періодично очищати зовнішні поверхні від пилу та забруднень, контролювати стан органів керування і своєчасно замінювати батарею живлення. Зовнішній огляд передбачає перевірку корпусу, написів, перемикача, регулятора та вимірювального перетворювача.

Перевірка технічного стану включає контроль можливості правильного встановлення нуля та відтворюваності показань при використанні контрольного джерела магнітного поля. Згідно з керівництвом з експлуатації, повірка ІОН-1М проводиться з міжповірочним інтервалом один рік, а також після ремонту приладу.

Переваги практичного використання ІОН-1М

Компактні розміри електронного блока, невелика маса та автономне живлення роблять ІОН-1М зручним для проведення локального контролю без стаціонарного робочого місця. Цифровий дисплей забезпечує безпосереднє відображення виміряної напруженості магнітного поля, а виносний щуп дозволяє перевіряти необхідні ділянки поверхні виробу.

Вимірювач особливо корисний у задачах, де необхідно не просто встановити наявність залишкового магнітного поля, а знайти ділянку з його максимальним значенням. Послідовне переміщення датчика вздовж контрольованої поверхні дозволяє локалізувати таку зону та отримати кількісний результат у А/м.

ІОН-1М — спеціалізований прилад для вимірювання залишкової намагніченості феромагнітних деталей, контролю постійного магнітного поля та визначення локальних зон із максимальною напруженістю. Поєднання цифрової індикації, компактного датчика та автономного живлення дозволяє використовувати вимірювач для регулярних контрольних операцій у виробничих і технічних умовах.
