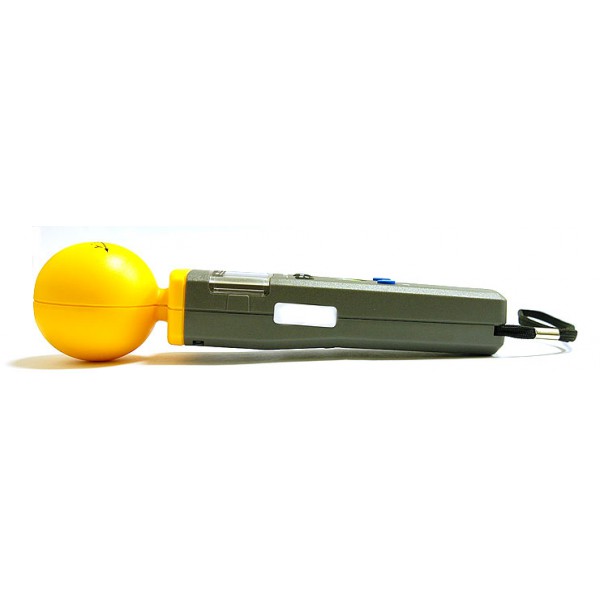

Вимірювач електромагнітного випромінювання TES-92 — триосьовий тестер електромагнітного поля до 3,5 ГГц

TES-92 — портативний цифровий вимірювач електромагнітного випромінювання, призначений для контролю напруженості високочастотного електромагнітного поля та густини потоку енергії. Прилад використовується для обстеження радіочастотного обладнання, бездротових мереж, антен мобільного зв'язку, радіопередавачів та інших джерел електромагнітного випромінювання.

Вимірювач TES-92 працює в частотному діапазоні від 50 МГц до 3,5 ГГц. Його особливістю є триосьова система вимірювання з ізотропним датчиком, що дозволяє одночасно враховувати складові електричного поля за трьома взаємно перпендикулярними напрямками — X, Y та Z.

Прилад оснащений чотирирозрядним рідкокристалічним дисплеєм із підсвічуванням, пам'яттю на 99 результатів і звуковою сигналізацією перевищення встановленого порога. Для аналізу електромагнітного поля передбачено відображення поточного, максимального та усередненого значення.

Завдяки компактному корпусу, автономному живленню від батареї 9 В і можливості виконувати вимірювання без зовнішніх датчиків TES-92 зручний для перевірки електромагнітного середовища в приміщеннях та поблизу радіочастотного обладнання.

Призначення та сфери застосування TES-92

Електромагнітні поля радіочастотного діапазону виникають під час роботи передавального обладнання, систем бездротового зв'язку та різних електронних пристроїв. Для визначення параметрів такого випромінювання застосовують спеціалізовані вимірювачі напруженості електричного поля.

Тестер електромагнітного поля TES-92 може використовуватися для таких завдань:

• Мобільний зв'язок. Вимірювання рівня електромагнітного поля поблизу антен і базових станцій мобільного зв'язку в межах робочого частотного діапазону.
• Бездротові мережі Wi-Fi. Контроль електромагнітного випромінювання обладнання, що працює на частотах, які підтримує прилад.
• Радіопередавальне обладнання. Перевірка напруженості електричного поля поблизу передавачів і радіостанцій.
• Мікрохвильові пристрої. Вимірювання радіочастотного випромінювання та перевірка можливого витоку електромагнітної енергії.
• Житлові та офісні приміщення. Дослідження електромагнітного середовища в окремих точках приміщення.
• Телекомунікаційне обладнання. Контроль рівнів поля під час розміщення, перевірки та експлуатації передавальних пристроїв.
• Пошук джерел радіочастотного випромінювання. Порівняння показників у різних точках для визначення ділянок із підвищеною напруженістю поля.

TES-92 можна використовувати для роботи із сигналами систем CW, CDMA, DECT, GSM та інших технологій, частоти яких перебувають у межах 50 МГц – 3,5 ГГц.

Важливо враховувати, що прилад не визначає автоматично тип передавача або частоту окремого сигналу. Він вимірює сумарні характеристики електромагнітного поля в межах свого робочого діапазону.

Триосьове ізотропне вимірювання електромагнітного поля

Однією з головних особливостей TES-92 є вбудований триканальний вимірювальний датчик. Він реєструє складові електричного поля за напрямками X, Y та Z.

У звичайних одноосьових вимірювачах результат може суттєво залежати від орієнтації датчика відносно напрямку електричного поля. Триосьова система дозволяє виконувати просторове вимірювання без необхідності послідовно повертати прилад для кожного напрямку.

Такий принцип називають ізотропним вимірюванням. Він особливо корисний під час обстеження приміщень і майданчиків, де розташовано декілька джерел випромінювання або напрямок поля заздалегідь невідомий.

Електронна система обробляє сигнали трьох каналів і визначає загальне значення напруженості електричного поля. Це спрощує проведення вимірювань і дозволяє отримувати показники без окремої орієнтації датчика за кожною віссю.

Частотний діапазон від 50 МГц до 3,5 ГГц

TES-92 призначений для вимірювання електромагнітного поля високочастотного діапазону. Нижня межа становить 50 МГц, верхня — 3500 МГц.

Цей діапазон охоплює частоти, які використовуються в різних системах радіозв'язку та бездротового передавання інформації.

Зокрема, прилад можна застосовувати для вимірювання випромінювання обладнання Wi-Fi в діапазоні 2,4 ГГц, окремих систем мобільного зв'язку, бездротових телефонів і радіопередавальних пристроїв.

При цьому обладнання, що працює на частотах понад 3,5 ГГц, зокрема Wi-Fi у діапазоні 5 ГГц, перебуває поза межами вимірювальних можливостей TES-92.

Також прилад не призначений для вимірювання низькочастотних магнітних полів електромережі 50 Гц. Для таких завдань потрібні вимірювачі з іншим частотним діапазоном.

Вимірювання напруженості поля та густини потоку енергії

TES-92 дозволяє відображати результати в кількох фізичних одиницях. Це дає змогу використовувати прилад для різних завдань контролю електромагнітного середовища.

Напруженість електричного поля відображається в мВ/м або В/м. Цей параметр характеризує електричну складову електромагнітного поля.

Еквівалентна напруженість магнітного поля може відображатися в мкА/м або мА/м.

Густина потоку енергії відображається в мкВт/м², мВт/м², Вт/м², мкВт/см² або мВт/см².

Відповідно до технічної документації виробника, для безперервного сигналу частотою понад 50 МГц передбачені такі діапазони відображення:

• Напруженість електричного поля — від 20 мВ/м до 108,0 В/м.
• Еквівалентна напруженість магнітного поля — від 53 мкА/м до 286,4 мА/м.
• Густина потоку енергії — від 1 мкВт/м² до 30,93 Вт/м².
• Густина потоку енергії — до 3,093 мВт/см².

Для вимірювання густини потоку енергії важливо враховувати умови поширення електромагнітної хвилі. Взаємозв'язок між напруженістю електричного поля та густиною потоку енергії залежить від характеристик електромагнітного середовища.

Точність і динамічний діапазон TES-92

Динамічний діапазон вимірювача становить приблизно 75 дБ. Цей показник характеризує співвідношення рівнів сигналу, з якими здатна працювати вимірювальна система.

Абсолютна похибка, нормована виробником для напруженості 1 В/м на частоті 50 МГц, становить ±1,0 дБ.

Частотна характеристика з урахуванням калібрувального коефіцієнта має такі значення:

• Від 50 МГц до 1,9 ГГц — ±1,0 дБ.
• Від 1,9 до 3,5 ГГц — ±2,4 дБ.

Типове відхилення ізотропності становить ±1,0 дБ для частот понад 50 МГц.

Під час оцінювання точності необхідно враховувати, що абсолютна похибка, частотна характеристика та відхилення ізотропності є різними параметрами. Їх не слід ототожнювати з однією універсальною похибкою для всіх умов вимірювання.

Технічні характеристики вимірювача TES-92

Режими відображення результатів вимірювання

TES-92 підтримує декілька способів відображення вимірюваних величин. Це дозволяє контролювати не лише поточну напруженість поля, а й оцінювати її зміну протягом вимірювання.

Поточне значення. На дисплеї відображається результат, який відповідає електромагнітному полю в момент вимірювання.

Максимальне значення. Прилад фіксує найбільший виміряний показник. Ця функція корисна під час переміщення вимірювача між різними точками обстеження.

Середнє значення. Дозволяє оцінювати усереднений рівень електромагнітного поля за відповідний період спостереження.

Максимальне усереднене значення. Використовується для визначення найбільшого показника серед результатів усереднення.

Наявність цих режимів допомагає проводити вимірювання в умовах, коли інтенсивність випромінювання змінюється. Це особливо актуально для обладнання бездротового зв'язку, передавальні режими якого можуть бути нерівномірними.

Звукова сигналізація перевищення порога

У TES-92 передбачено функцію звукового сповіщення. Користувач може встановити порогове значення вимірюваного параметра, за досягнення або перевищення якого прилад подає сигнал.

Ця можливість зручна під час послідовного обстеження приміщень, робочих зон і ділянок розміщення передавального обладнання.

Оператор може використовувати сигналізацію як допоміжний інструмент для виявлення точок, де виміряний рівень електромагнітного поля перевищує заданий поріг.

Важливо, що поріг установлюється користувачем. Спрацювання сигналізації саме собою не означає перевищення чинних санітарних нормативів — для такого висновку необхідно порівнювати результати з відповідними допустимими рівнями та застосовувати встановлену методику вимірювання.

Вбудована пам'ять на 99 результатів

Вимірювач електромагнітного поля TES-92 має внутрішню пам'ять на 99 записів. Вона призначена для ручного збереження результатів вимірювань із можливістю їх подальшого перегляду на дисплеї.

Ця функція допомагає порівнювати показники, отримані в різних точках обстеження, без необхідності одразу переносити кожне значення до окремого журналу.

Збережені результати можна переглядати за допомогою керування самого приладу. Передавання записів на комп'ютер у стандартних характеристиках TES-92 не заявлено.

Пам'ять на 99 значень особливо корисна під час локальних вимірювань, коли потрібно зафіксувати декілька контрольних точок і згодом порівняти отримані показники.

Дисплей із підсвічуванням та автономне живлення

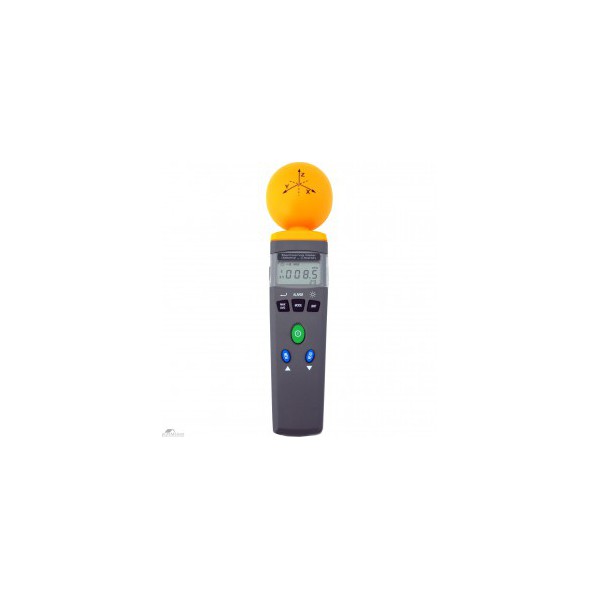

TES-92 оснащений чотирирозрядним рідкокристалічним дисплеєм, на якому відображаються результати вимірювання, вибрані одиниці та допоміжна інформація.

Підсвічування екрана полегшує зчитування показників за недостатнього освітлення. Це може бути корисним під час обстеження технічних приміщень та ділянок розташування обладнання.

Для живлення використовується батарея напругою 9 В типу «Крона». За даними виробника, тривалість автономної роботи становить понад 15 годин.

Прилад має функцію автоматичного вимкнення, що допомагає зменшувати витрати енергії під час перерв у роботі.

Габарити TES-92 становлять 60 × 60 × 237 мм, маса разом із батареєю — приблизно 200 г. Компактна конструкція дозволяє переносити вимірювач між контрольними точками та виконувати обстеження без стаціонарного живлення.

Особливості проведення вимірювань електромагнітного поля

Для отримання коректних результатів потрібно враховувати частоту джерела випромінювання, відстань до нього та умови поширення електромагнітних хвиль.

Під час вимірювання бажано уникати розміщення сторонніх предметів безпосередньо біля чутливої частини приладу, оскільки вони можуть впливати на розподіл електромагнітного поля.

Якщо необхідно порівняти електромагнітне середовище в декількох точках, доцільно проводити вимірювання за однакових умов і зберігати отримані показники.

Для оцінювання змінного за інтенсивністю випромінювання можна використовувати режими максимального та середнього значення.

TES-92 вимірює електромагнітне поле в установленому частотному діапазоні, але не визначає автоматично походження кожного сигналу. Якщо в приміщенні одночасно працює декілька джерел, їхні внески можуть відображатися в загальному результаті.

Комплектація вимірювача TES-92

Відповідно до документації виробника, до стандартного комплекту входять:

• Вимірювач електромагнітного випромінювання TES-92 — 1 шт.
• Батарея живлення 9 В — 1 шт.
• Кейс для перенесення та зберігання — 1 шт.
• Керівництво користувача — 1 шт.

Комплект містить основні елементи, необхідні для виконання вимірювань. Перед оформленням замовлення рекомендується уточнити фактичну комплектність товару.

Як вибрати вимірювач електромагнітного випромінювання?

Під час вибору EMF-тестера насамперед необхідно визначити частотний діапазон джерел, які планується перевіряти. Для TES-92 він становить від 50 МГц до 3,5 ГГц.

Другий важливий критерій — спосіб вимірювання. Триосьовий ізотропний датчик дозволяє визначати сумарну напруженість поля без необхідності проводити окремі вимірювання для кожної просторової осі.

Також слід звернути увагу на діапазон вимірюваних величин, похибку, можливість усереднення показників, наявність пам'яті та звукової сигналізації.

Якщо потрібно виконувати порівняльні вимірювання в кількох точках, корисною буде пам'ять на 99 результатів. Для оперативного контролю встановленого рівня поля можна використовувати функцію звукового сповіщення.

Купити вимірювач електромагнітного випромінювання TES-92 в Україні

TES-92 — цифровий триосьовий вимірювач високочастотного електромагнітного поля для контролю випромінювання в діапазоні 50 МГц – 3,5 ГГц. Прилад підходить для перевірки радіопередавального обладнання, бездротових мереж і дослідження електромагнітного середовища в приміщеннях.

Основні особливості моделі — ізотропне вимірювання за трьома осями, динамічний діапазон 75 дБ, підсвічування дисплея, пам'ять на 99 показників і регульована звукова сигналізація.

Перед тим як купити TES-92 в Україні, рекомендується перевірити відповідність частотного діапазону приладу вашим завданням, необхідну точність і фактичну комплектацію.
