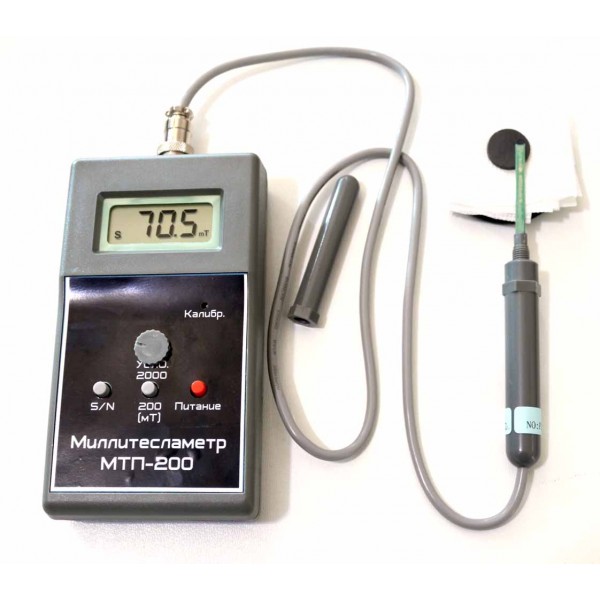

Тесламетр МТП-200 — цифровий вимірювач магнітної індукції до 2000 мТл

Тесламетр МТП-200 — портативний цифровий прилад для вимірювання магнітної індукції постійного магнітного поля та залишкової намагніченості металевих деталей. Вимірювач використовується для контролю постійних магнітів, перевірки магнітних систем промислового обладнання, дослідження намагніченості труб, деталей машин та інших феромагнітних виробів.

Мілітесламетр МТП-200 має два діапазони вимірювання: від 0 до 200 мТл і від 0 до 2000 мТл (2 Тл). Роздільна здатність становить 0,1 мТл, а основна похибка — ±(2% показання + 2 одиниці молодшого розряду). Результати відображаються на 3,5-розрядному рідкокристалічному дисплеї.

В основі роботи приладу використовується датчик Холла, який реагує на магнітне поле та перетворює його вплив на електричний сигнал. Виносний вимірювальний зонд дозволяє контролювати магнітну індукцію безпосередньо поблизу поверхні деталей, магнітів і робочих елементів обладнання.

Особливістю МТП-200 є компактний вимірювальний датчик завширшки 4,5 мм і завтовшки 1,5 мм. Такі розміри важливі під час вимірювання магнітного поля у вузьких проміжках, де використання більшого зонда може бути незручним.

Прилад підтримує коригування нульового показання та може працювати від батареї типу «Крона» напругою 9 В або через мережевий адаптер живлення. До комплекту входять вимірювальний пробник, батарея, адаптер, сумка для перенесення та інструкція з експлуатації.

Призначення та сфери застосування МТП-200

Вимірювання магнітної індукції необхідне під час контролю постійних магнітів, оцінювання залишкової намагніченості деталей і перевірки обладнання, робота якого пов'язана з використанням магнітного поля.

МТП-200 застосовується для таких завдань:

• Контроль неодимових магнітів. Вимірювання магнітної індукції біля поверхні магнітів та порівняння їхніх характеристик.
• Перевірка магнітних сепараторів. Контроль магнітного поля робочих елементів сепараційного обладнання.
• Магнітні фільтри. Вимірювання магнітної індукції елементів систем, які використовуються, зокрема, в харчовій промисловості.
• Магнітні залізовідокремлювачі. Контроль характеристик постійних магнітів і магнітних систем.
• Машинобудування. Вимірювання залишкової намагніченості металевих деталей, зокрема елементів колісних пар.
• Трубопроводи. Контроль залишкової намагніченості труб під час прокладання газопроводів і нафтопроводів.
• Вимірювальне обладнання. Перевірка магнітної індукції деталей лічильників газу, води та електроенергії.
• Виробничі лабораторії. Порівняння магнітних характеристик деталей і матеріалів у межах вимірювальних можливостей приладу.

Завдяки двом діапазонам вимірювання МТП-200 можна використовувати для перевірки магнітних полів різної інтенсивності. Водночас прилад призначений саме для постійного магнітного поля, тому його не слід розглядати як універсальний вимірювач змінних електромагнітних полів.

Принцип роботи тесламетра на основі датчика Холла

У МТП-200 використовується ефект Холла — фізичне явище, за якого в чутливому напівпровідниковому елементі під впливом магнітного поля виникає електрична напруга. Її величина залежить від магнітної індукції.

Вимірювальний зонд містить чутливий елемент, який реагує на магнітне поле. Отриманий електричний сигнал надходить до електронної частини приладу, де обробляється та перетворюється на числове значення. Результат відображається на рідкокристалічному дисплеї в мілітеслах.

Датчик може використовуватися в різних просторових положеннях. Проте для правильного визначення магнітної індукції важливо враховувати орієнтацію його чутливої площини відносно напрямку магнітного поля.

Під час контролю магнітів або металевих деталей положення зонда впливає на вимірювану складову магнітної індукції. Тому для порівняння результатів різних вимірювань необхідно дотримуватися однакового способу розміщення датчика.

Два діапазони вимірювання магнітної індукції

Тесламетр МТП-200 оснащений двома діапазонами, що дозволяє вибирати режим залежно від очікуваної інтенсивності магнітного поля.

Діапазон від 0 до 200 мТл

Перший діапазон призначений для вимірювання магнітної індукції до 200 мТл. Він може використовуватися під час контролю залишкової намагніченості металевих деталей і перевірки магнітних систем із відповідним рівнем поля.

Цей режим доцільно вибирати, коли очікуваний результат не перевищує 200 мТл. Вибір відповідного діапазону допомагає правильно організувати вимірювання та зчитування показників.

Діапазон від 0 до 2000 мТл

Другий діапазон охоплює значення магнітної індукції до 2000 мТл, що відповідає 2 Тл. Він призначений для вимірювань у сильніших магнітних полях, зокрема поблизу постійних магнітів і робочих елементів магнітного обладнання.

Наявність діапазону до 2 Тл дозволяє використовувати МТП-200 для перевірки різних за характеристиками магнітних систем без необхідності застосовувати окремі вимірювачі для кожного рівня індукції.

Точність вимірювання та роздільна здатність

Основна похибка тесламетра МТП-200 становить ±(2% від показання + 2 одиниці молодшого розряду). Такий запис означає, що допустиме відхилення залежить не лише від величини виміряного значення, а й від цифрової роздільної здатності приладу.

Роздільна здатність становить 0,1 мТл. Вона визначає найменший крок, із яким відображається результат у відповідному режимі вимірювання.

Під час оцінювання отриманих показників необхідно враховувати обидві складові похибки. Особливо це важливо для невеликих значень магнітної індукції, коли внесок одиниць молодшого розряду може бути суттєвим.

МТП-200 також має функцію коригування нульового показання. Перед проведенням вимірювань це дозволяє перевірити та за потреби скоригувати початкове значення відповідно до інструкції з експлуатації.

Компактний зонд для вимірювання магнітного поля у проміжках

Окремої уваги заслуговують розміри вимірювального датчика МТП-200. Його ширина становить 4,5 мм, а товщина — 1,5 мм.

Компактний зонд дає змогу проводити вимірювання в обмеженому просторі, зокрема в проміжках між деталями магнітних систем. Така особливість може бути корисною під час перевірки магнітних сепараторів, фільтрів та інших пристроїв, у яких необхідно виміряти індукцію в певній точці.

Під час використання датчика у вузьких проміжках необхідно враховувати не лише його фізичні розміри, а й правильність розташування чутливої зони. Фактичне значення магнітної індукції залежить від точки та напрямку вимірювання.

Якщо вимірювання виконуються для порівняння декількох магнітів або елементів обладнання, важливо використовувати однакове положення зонда відносно їхньої поверхні.

Технічні характеристики тесламетра МТП-200

Контроль неодимових та інших постійних магнітів

Одним із напрямів застосування МТП-200 є вимірювання магнітної індукції неодимових та інших постійних магнітів. Прилад дозволяє визначати фактичне значення поля поблизу поверхні магніту й порівнювати результати для різних виробів.

Такі вимірювання можуть бути потрібні під час вхідного контролю магнітів, перевірки готових магнітних систем або порівняння деталей із різних виробничих партій.

Водночас значення магнітної індукції в окремій точці не є повною характеристикою якості магніту. Результат залежить від геометрії виробу, відстані до його поверхні, положення датчика та інших умов вимірювання.

Для коректного порівняння необхідно використовувати однакову методику й точки контролю. МТП-200 дозволяє отримати числові значення індукції, які можуть використовуватися для такого зіставлення.

Перевірка магнітних сепараторів і фільтрів

Магнітні сепаратори та залізовідокремлювачі використовують магнітне поле для відокремлення феромагнітних частинок від матеріалів і потоків продукції. Для контролю стану їхніх магнітних елементів може застосовуватися вимірювання магнітної індукції.

Тесламетр МТП-200 дозволяє перевіряти поле в доступних точках магнітних систем. Отримані показники можна порівнювати з результатами попередніх вимірювань або вимогами до конкретного обладнання.

Особливе значення такий контроль має для магнітних фільтрів у харчовій промисловості, де необхідно стежити за робочими характеристиками магнітних елементів.

Завдяки компактному зонду шириною 4,5 мм і товщиною 1,5 мм прилад можна використовувати в тих точках вимірювання, де є достатній простір для правильного розміщення датчика.

Вимірювання залишкової намагніченості металевих деталей

Після механічного оброблення, контакту з магнітними системами або впливу зовнішнього магнітного поля деякі металеві деталі можуть зберігати залишкову намагніченість.

МТП-200 призначений для контролю магнітної індукції, пов'язаної з такою намагніченістю. Прилад може застосовуватися під час перевірки деталей машин, елементів колісних пар та інших феромагнітних виробів.

Контроль залишкової намагніченості може бути частиною виробничих і ремонтних операцій, якщо відповідні вимоги передбачені технічною документацією.

Вимірювання також актуальне для труб, які використовують під час прокладання газопроводів і нафтопроводів. У таких випадках результати можуть застосовуватися для оцінювання залишкової намагніченості перед виконанням подальших технологічних робіт.

Цифрова індикація та коригування нуля

Для відображення результатів у МТП-200 використовується рідкокристалічний дисплей на 3,5 розряду. Числове представлення показників дозволяє безпосередньо зчитувати виміряне значення магнітної індукції.

Передбачена можливість коригування нульового показання. Ця функція потрібна для встановлення початкового рівня вимірювання відповідно до умов роботи та рекомендацій виробника.

Під час вимірювання невеликих значень магнітної індукції коректне встановлення нуля має особливе значення. Ненульове початкове показання може впливати на результат, тому перед початком контролю необхідно перевірити стан вимірювальної системи.

Для отримання відтворюваних результатів важливо також дотримуватися однакового положення датчика, температурних умов і методики проведення вимірювань.

Живлення та умови експлуатації МТП-200

Тесламетр МТП-200 може працювати від батареї типу «Крона» напругою 9 В. Автономне живлення дозволяє використовувати прилад під час перевірки обладнання без підключення до електромережі.

Для стаціонарних вимірювань передбачено мережевий адаптер живлення, який входить до комплекту. Це зручно для лабораторних робіт і регулярного контролю магнітних систем на одному робочому місці.

Робочий температурний діапазон становить від +5 до +40 °C. Під час експлуатації необхідно враховувати ці обмеження та уникати умов, що виходять за встановлені характеристики.

Габарити приладу становлять 16 × 9 × 3,7 см, маса — 0,3 кг. Невеликі розміри та наявність сумки для перенесення полегшують транспортування тесламетра між робочими місцями.

Комплектація тесламетра МТП-200

До стандартного комплекту постачання входять:

• Вимірювач магнітної індукції МТП-200 — 1 шт.
• Вимірювальний пробник — 1 шт.
• Інструкція з експлуатації російською мовою — 1 шт.
• Батарея типу «Крона» 9 В — 1 шт.
• Мережевий адаптер живлення — 1 шт.
• Сумка для перенесення — 1 шт.

Додаткова опція: сертифікат метрологічного калібрування. Його оформлення передбачене за окрему плату.

Якщо прилад планується використовувати для документованих виробничих або лабораторних вимірювань, варто заздалегідь визначити необхідність калібрування та вимоги до супровідних метрологічних документів.

Як вибрати тесламетр для вимірювання магнітного поля?

Під час вибору тесламетра насамперед потрібно визначити характер магнітного поля. МТП-200 призначений для вимірювання індукції постійного магнітного поля та залишкової намагніченості.

Другий критерій — очікуваний діапазон індукції. МТП-200 підтримує вимірювання до 2000 мТл, тому його можна використовувати з магнітними системами, параметри яких не перевищують зазначеної верхньої межі.

Не менш важливі точність і розміри зонда. Основна похибка становить ±(2% показання + 2 одиниці молодшого розряду), а чутливий датчик має ширину 4,5 мм і товщину 1,5 мм.

Якщо вимірювання виконуються у вузьких проміжках або поблизу складних за формою деталей, необхідно перевірити можливість правильного розміщення зонда.

Для лабораторних і виробничих завдань також важливо враховувати умови експлуатації, спосіб живлення та потребу в метрологічному калібруванні.

Купити тесламетр МТП-200 в Україні

МТП-200 — цифровий мілітесламетр із датчиком Холла для вимірювання магнітної індукції постійного поля в діапазонах 0–200 та 0–2000 мТл. Прилад призначений для контролю постійних магнітів, магнітних сепараторів, залізовідокремлювачів і залишкової намагніченості металевих деталей.

До його особливостей належать роздільна здатність 0,1 мТл, коригування нуля, компактний вимірювальний зонд і можливість живлення від батареї або мережевого адаптера.

Мілітесламетр комплектується вимірювальним пробником, батареєю 9 В, адаптером живлення, сумкою та інструкцією. За потреби можна додатково замовити сертифікат метрологічного калібрування.

Перед тим як купити тесламетр МТП-200 в Україні, рекомендується перевірити необхідний діапазон магнітної індукції, допустиму похибку, розміри датчика та відповідність характеристик приладу запланованим вимірюванням.
