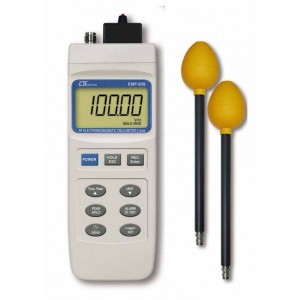

Вимірювач електромагнітного поля EMF-839 — триосьовий RF-тестер із реєстратором даних

EMF-839 — професійний вимірювач електромагнітного поля радіочастотного діапазону, призначений для контролю напруженості електричного поля та густини потоку енергії електромагнітного випромінювання. Прилад працює в діапазоні частот від 100 кГц до 3 ГГц, підтримує вимірювання за трьома осями та оснащений вбудованим реєстратором даних.

Вимірювач EMF-839 застосовується для дослідження електромагнітного середовища поблизу радіопередавального обладнання, базових станцій мобільного зв'язку, радіоантен, промислових установок та інших джерел високочастотного випромінювання. Прилад дозволяє отримувати поточні значення електричного поля, фіксувати пікові показники та записувати результати вимірювань для подальшого аналізу.

До комплекту входять два триосьові вимірювальні зонди: EP-04L для частот від 100 кГц до 100 МГц і EP-03H для частот від 100 МГц до 3 ГГц. Використання змінних датчиків дозволяє охоплювати широкий радіочастотний діапазон одним вимірювальним приладом.

Результати відображаються в трьох одиницях вимірювання: В/м, Вт/м² та мВт/см². Заявлена похибка становить менш ніж 2 дБ у визначених виробником частотних діапазонах. Для контролю змін електромагнітного поля передбачено пам'ять на 16 000 записів, ручну й автоматичну реєстрацію, функції Data Hold, Peak Hold і MAX/MIN.

EMF-839 оснащений інтерфейсом RS-232 для передавання результатів на комп'ютер. Підключення через USB можливе з використанням відповідного додаткового інтерфейсного обладнання.

Для чого призначений вимірювач EMF-839?

Електромагнітне випромінювання радіочастотного діапазону виникає під час роботи різних передавальних, комунікаційних і промислових пристроїв. Для визначення параметрів такого випромінювання застосовують спеціалізовані RF-вимірювачі, здатні реєструвати електричне поле в установленому частотному діапазоні.

EMF-839 використовується для таких завдань:

• Вимірювання напруженості електричного поля поблизу радіопередавального обладнання.
• Контроль електромагнітного поля в зоні розташування базових станцій мобільного зв'язку.
• Обстеження приміщень із радіочастотним і телекомунікаційним обладнанням.
• Вимірювання параметрів випромінювання поблизу телевізійних і радіоантен.
• Перевірка рівнів електромагнітного поля в промислових і лабораторних умовах.
• Дослідження електромагнітного випромінювання мікрохвильового обладнання.
• Реєстрація змін напруженості поля протягом заданого часу.
• Визначення максимальних і мінімальних значень вимірюваного параметра.
• Порівняння показників електромагнітного поля в різних точках обстежуваного об'єкта.

Прилад підходить для вимірювальних лабораторій, підприємств зв'язку, промислових об'єктів і спеціалістів, які проводять обстеження електромагнітного середовища.

Важливо враховувати, що EMF-839 призначений для радіочастотних вимірювань. Він не є універсальним вимірювачем статичного магнітного поля або магнітної індукції в теслах.

Два вимірювальні зонди EP-04L та EP-03H

Однією з основних конструктивних особливостей EMF-839 є використання двох змінних датчиків, кожен із яких розрахований на певний частотний діапазон.

Низькочастотний зонд EP-04L

EP-04L призначений для вимірювання електромагнітного поля в діапазоні від 100 кГц до 100 МГц. Для роботи передбачено вибір таких частотних точок:

• 100 кГц;
• 200 кГц;
• 500 кГц;
• 1 МГц;
• 10 МГц;
• 13,56 МГц;
• 100 МГц.

Зонд використовується під час контролю радіочастотних електричних полів у нижній частині робочого діапазону приладу.

Високочастотний зонд EP-03H

EP-03H забезпечує вимірювання в діапазоні від 100 МГц до 3 ГГц. Передбачені частотні точки:

• 900 МГц;
• 1 ГГц;
• 1,8 ГГц;
• 2,4 ГГц;
• 2,45 ГГц;
• 3 ГГц.

Цей датчик використовується для контролю електромагнітного поля високочастотного обладнання, зокрема джерел випромінювання в діапазонах, які застосовуються в системах радіозв'язку.

Вхідний імпеданс обох датчиків становить 50 Ом. Під час вимірювання необхідно вибирати частотну точку, найближчу до частоти досліджуваного джерела. Такий вибір потрібен для правильного врахування характеристик зонда й не означає, що EMF-839 виконує функції аналізатора спектра.

Триосьове вимірювання електромагнітного поля

EMF-839 оснащений триосьовими датчиками, які реєструють електромагнітне поле за напрямками X, Y та Z. Ця конструкція дозволяє визначати сумарну напруженість електричного поля з урахуванням його просторових складових.

Під час роботи датчик отримує значення за трьома взаємно перпендикулярними осями. Електронна система обробляє результати та розраховує загальне значення напруженості поля.

Триосьова схема вимірювання особливо корисна під час обстеження об'єктів, де напрямок електромагнітного поля заздалегідь невідомий або може змінюватися.

За потреби оператор може переглядати показники окремих осей, використовуючи відповідний режим роботи приладу. Це дозволяє додатково досліджувати просторові характеристики електричного поля.

Діапазони вимірювання та одиниці відображення

Вимірювач електромагнітного поля EMF-839 підтримує три одиниці відображення результатів, що дозволяє вибрати формат відповідно до вимірювального завдання.

Напруженість електричного поля, В/м. Відображає величину електричної складової поля. Діапазон вимірювання становить від 0 до 199,99 В/м із роздільною здатністю 0,01 В/м.

Густина потоку енергії, Вт/м². Використовується для представлення енергетичних характеристик електромагнітного випромінювання. Діапазон становить від 0 до 99,999 Вт/м², роздільна здатність — 0,001 Вт/м².

Густина потоку енергії, мВт/см². Альтернативна одиниця відображення. Діапазон вимірювання — від 0 до 9,9999 мВт/см² із роздільною здатністю 0,0001 мВт/см².

Вибір одиниць здійснюється за допомогою кнопок керування. Це дозволяє працювати з показниками без необхідності виконувати ручне перерахування між передбаченими форматами.

Технічні характеристики EMF-839

Точність вимірювання та вибір робочої частоти

Для EMF-839 заявлена похибка менш ніж 2 дБ. Водночас потрібно розрізняти повний частотний діапазон датчиків і діапазони, у яких нормована ця похибка.

Відповідно до технічної документації, для EP-04L похибка менш ніж 2 дБ установлена в діапазоні від 400 кГц до 100 МГц, а для EP-03H — від 50 МГц до 2,5 ГГц.

На частотах нижче 400 кГц і вище 2,5 ГГц результати мають довідковий характер. Це важливо враховувати, якщо вимірювання виконуються поблизу крайніх меж робочого діапазону.

Перед початком роботи рекомендується визначити приблизну частоту досліджуваного джерела та вибрати відповідний зонд і частотну точку. Якщо частота невідома, для точного тлумачення результатів можуть знадобитися додаткові дані про джерело випромінювання.

Вбудований реєстратор на 16 000 вимірювань

EMF-839 обладнаний реєстратором даних із пам'яттю на 16 000 записів. Він дозволяє зберігати результати вимірювань разом із датою та часом їх отримання.

Передбачено два режими реєстрації:

• Ручний. Користувач самостійно зберігає потрібний результат натисканням кнопки.
• Автоматичний. Прилад записує результати через задані часові інтервали.

Інтервал автоматичної реєстрації можна встановлювати від 1 секунди до 8 годин 59 хвилин 59 секунд. Це дозволяє вибирати частоту збереження даних залежно від тривалості та характеру дослідження.

Вбудований годинник фіксує час і дату вимірювання. Завдяки цьому результати можна використовувати для аналізу змін електромагнітного поля протягом визначеного періоду.

Реєстратор особливо корисний під час обстеження об'єктів, де інтенсивність випромінювання змінюється залежно від режиму роботи обладнання.

Функції Peak Hold, Data Hold і MAX/MIN

Для контролю вимірюваних параметрів EMF-839 має декілька функцій збереження показників.

Peak Hold призначена для фіксації пікового значення. Вона дозволяє утримувати найбільший зареєстрований показник під час спостереження за змінами електромагнітного поля.

Data Hold забезпечує утримання поточного значення на дисплеї. Це зручно, якщо після вимірювання потрібно записати результат або переглянути його в іншому положенні приладу.

MAX/MIN дозволяє реєструвати максимальне та мінімальне значення. Функція використовується для порівняння крайніх показників, отриманих під час вимірювального процесу.

Також передбачена звукова сигналізація за встановленим порогом. Якщо виміряне значення відповідає умовам спрацювання, прилад подає звуковий сигнал. Порогові значення налаштовуються користувачем відповідно до завдання контролю.

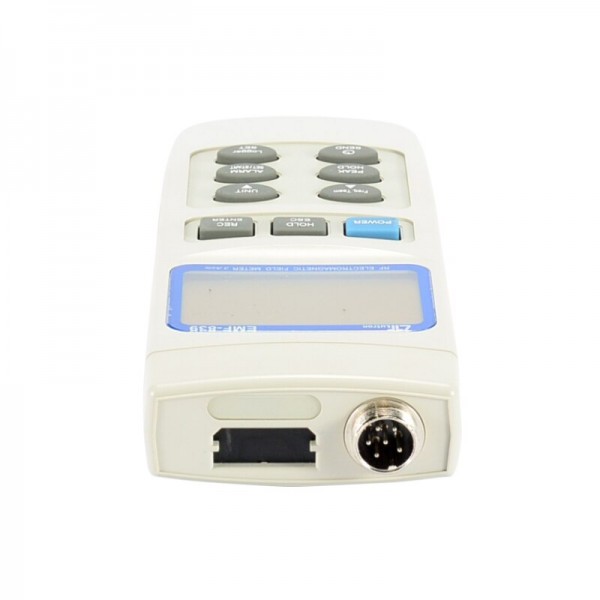

Підключення EMF-839 до комп'ютера

Вимірювач має послідовний інтерфейс RS-232 для передавання зареєстрованої інформації на персональний комп'ютер. Це дозволяє використовувати результати вимірювань для подальшого опрацювання.

Для організації зв'язку можуть використовуватися додаткові аксесуари: кабель RS-232 UPCB-02, USB-кабель USB-01 та програмне забезпечення SW-U801-WIN.

Зазначені аксесуари належать до опціонального обладнання. Перед придбанням потрібно уточнити їхню наявність і сумісність із комп'ютером, на якому планується обробляти результати.

Комплектація вимірювача електромагнітного поля EMF-839

У картці товару зазначено такий стандартний комплект постачання:

• Вимірювач електромагнітного поля EMF-839 — 1 шт.
• Високочастотний триосьовий зонд EP-03H — 1 шт.
• Низькочастотний триосьовий зонд EP-04L — 1 шт.
• Жорсткий кейс для перенесення — 1 шт.
• Інструкція з експлуатації — 1 шт.

Додаткова опція: сертифікат метрологічного калібрування.

У документації приладу також описані індивідуальні карти характеристик датчиків та адаптер живлення. Перед замовленням рекомендується уточнити їхню фактичну наявність у комплекті постачання.

Особливості експлуатації EMF-839

Перед виконанням вимірювань необхідно правильно вибрати датчик відповідно до частотного діапазону джерела випромінювання. Для кожного зонда використовується окрема карта його характеристик, необхідна для коректної роботи вимірювальної системи.

Прилад підтримує автономне живлення від батареї 9 В, а також можливість використання адаптера постійного струму 9 В. Для економії заряду передбачена функція автоматичного вимкнення, яка за відповідного налаштування спрацьовує після приблизно 10 хвилин бездіяльності.

Робоча температура становить від 0 до +50 °C, допустима відносна вологість — менш ніж 80%. Під час використання потрібно враховувати ці умови та дотримуватися вимог експлуатаційної документації.

EMF-839 вимірює параметри радіочастотного електромагнітного поля, але самостійно не визначає джерело сигналу та не встановлює відповідність випромінювання санітарним нормам. Для таких висновків потрібні коректна методика, відомості про частоти джерел і відповідні нормативні критерії.

Купити вимірювач електромагнітного поля EMF-839 в Україні

EMF-839 — професійний RF-вимірювач із двома триосьовими зондами для контролю напруженості електричного поля та густини потоку енергії в частотному діапазоні від 100 кГц до 3 ГГц.

Основними особливостями приладу є вимірювання за трьома осями, можливість вибору частотних точок, пам'ять на 16 000 записів, фіксація пікових значень, звукова сигналізація та передавання даних на комп'ютер.

Вимірювач можна використовувати під час обстеження радіочастотного обладнання, телекомунікаційних об'єктів, виробничих приміщень і лабораторій.

Перед тим як купити EMF-839 в Україні, рекомендується перевірити потрібний частотний діапазон, вимоги до точності, комплектацію та необхідність додаткового сертифіката калібрування.
