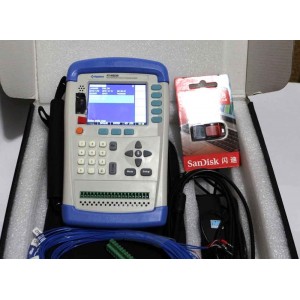

Багатоканальний термометр AT-4808

Багатоканальний термометр AT-4808 — портативний вимірювач температури, розрахований на одночасний контроль температурних показників у кількох точках. Прилад побудований на базі високопродуктивного мікропроцесора ARM та підтримує швидке послідовне опитування вимірювальних каналів. У базовій конфігурації доступно 8 каналів, а за потреби їх кількість можна розширити до 128. Це дає змогу використовувати один прилад у завданнях, де важливо одночасно отримувати та порівнювати дані з великої кількості температурних датчиків.

AT-4808 працює з термопарами типів J, K, T, E, S, N і B. Діапазон вимірювання становить від -200 °C до 1300 °C та залежить від типу підключеної термопари. Роздільна здатність приладу — 0,1 °C, а заявлена похибка вимірювання — 0,2% + 1 °C. Завдяки підтримці різних типів термопар користувач може підбирати датчики відповідно до необхідного температурного діапазону та конкретного вимірювального завдання.

Одночасний контроль температури по декількох каналах

Основне призначення AT-4808 — багатоканальне вимірювання температури з можливістю контролю кожного каналу окремо. Для базової конфігурації передбачено 8 каналів вимірювання, при цьому система допускає розширення до 128 каналів. Така архітектура особливо зручна, коли необхідно не просто виміряти температуру в одній точці, а відстежувати зміну показників у різних місцях і порівнювати їх між собою.

Для кожного каналу можна незалежно вносити поправки. Це дозволяє окремо налаштовувати дані для підключених датчиків і працювати з багатоканальною системою більш гнучко. Прилад також має функцію перевірки стану термопар, що спрощує контроль підключених датчиків під час вимірювань.

Три швидкості опитування каналів

AT-4808 підтримує три режими швидкості вимірювання. У високошвидкісному режимі опитування виконується зі швидкістю 100 мс на канал, у середньому — 500 мс на канал, у низькому — 1 с на канал. Користувач може вибрати режим відповідно до характеру процесу, який контролюється, та необхідної частоти оновлення показників.

Можливість вибору швидкості опитування робить прилад зручним як для спостереження за відносно стабільними температурними процесами, так і для ситуацій, де потрібно частіше отримувати актуальні значення з підключених термопар. При цьому всі вимірювання об’єднані в єдину багатоканальну систему, що спрощує аналіз температури в кількох точках.

Контроль верхньої та нижньої межі

У багатоканальному термометрі передбачено компаратор із звуковою сигналізацією верхньої та нижньої межі. Верхнє і нижнє значення можна задавати окремо для кожного каналу. Завдяки цьому AT-4808 може використовуватися не лише для перегляду поточних температурних показників, а й для контролю виходу температури за встановлені користувачем межі.

Індивідуальні налаштування порогів для кожного каналу корисні у випадках, коли різні точки контролю мають різні допустимі температурні значення. При досягненні встановленої верхньої або нижньої межі прилад подає звуковий сигнал, привертаючи увагу користувача до відповідного каналу.

Реєстрація та передавання даних

Для роботи з комп’ютером AT-4808 оснащений інтерфейсом Mini-USB, який працює як віртуальний послідовний порт. Передавання даних дає змогу виконувати реєстрацію, подальший аналіз і друк результатів за допомогою стандартної комп’ютерної програми. У комплекті постачається програма реєстрації даних ATS45.

Крім передавання інформації на комп’ютер, передбачено збереження даних у реальному часі на USB-накопичувач. До комплекту постачання входить USB-накопичувач обсягом 4 Gb. Такий спосіб реєстрації зручний, коли потрібно накопичувати результати вимірювань для подальшого перегляду та аналізу.

Кольоровий TFT-дисплей і контроль термопар

Результати вимірювань відображаються на кольоровому рідкокристалічному TFT-дисплеї. Прилад має функцію перевірки стану термопар, що допомагає контролювати роботу підключених датчиків. Поєднання багатоканального вимірювання, кольорового дисплея та індивідуального налаштування каналів спрощує роботу з великим обсягом температурних даних.

AT-4808 підтримує компенсацію холодного спаю. Заявлена похибка компенсації становить 0,5 °C. Ця функція є важливою складовою вимірювання температури за допомогою термопар і реалізована безпосередньо в приладі.

Гнучке налаштування вимірювальних каналів

Кожен вимірювальний канал AT-4808 можна налаштовувати незалежно. Для окремих каналів передбачене внесення поправок, а також встановлення верхньої та нижньої межі з контролем через зумер. Такий підхід дає змогу організувати багатоточковий контроль у межах одного приладу, не застосовуючи однакові порогові значення для всіх підключених термопар.

Підтримка термопар J, K, T, E, S, N і B розширює можливості вибору датчиків. При цьому фактичний доступний діапазон вимірювання залежить від типу термопари, а загальний заявлений діапазон приладу становить від -200 °C до 1300 °C. Це важливо враховувати під час підбору датчика для конкретного температурного діапазону.

Завдяки поєднанню багатоканальності, регулювання параметрів окремих каналів і функції перевірки стану термопар AT-4808 дає змогу зосередити контроль кількох температурних точок в одному вимірювальному комплексі. Користувач отримує можливість переглядати показники, задавати межі та зберігати результати для подальшої роботи з даними.

Автономна робота та живлення

Термометр оснащений перезаряджуваним літієвим акумулятором 8,4 В, 2200 мА. Час автономної роботи становить до 8 годин. Це дозволяє використовувати AT-4808 як портативний багатоканальний вимірювач температури без постійного підключення до мережевого джерела живлення.

Для заряджання та живлення використовується джерело ATL909. Його вхідні параметри: 100–240 В AC, 50/60 Гц, 0,35 A; вихідні параметри: 9 В, 1 A DC. Вказаний максимальний час підзаряджання — 300 хвилин. Наявність акумулятора та мережевого блока живлення дає змогу використовувати прилад як у стаціонарних умовах, так і під час виїзних вимірювань.

Технічні характеристики AT-4808

Комплект постачання

До комплекту входять багатоканальний термометр AT-4808, 8 комплектів термопар довжиною по 2 м, блок живлення — 1 шт., кейс для перенесення — 1 шт., літієва батарея — 1 шт., кабель Mini-USB, програма реєстрації даних і USB-накопичувач 4 Gb.

Особливості багатоканального термометра AT-4808

AT-4808 поєднує багатоканальне вимірювання температури, підтримку семи типів термопар, налаштування порогів для кожного каналу, реєстрацію даних та автономне живлення. У базовому виконанні прилад працює з 8 каналами, а можливість розширення до 128 каналів дозволяє масштабувати систему контролю температури без переходу на інший тип вимірювача.

Підключення до комп’ютера через Mini-USB, робота з програмою ATS45 та можливість запису інформації на USB-накопичувач дають змогу не обмежуватися лише поточним переглядом показників. Користувач може накопичувати результати, аналізувати їх і готувати дані до друку. Це робить AT-4808 практичним рішенням для завдань, де важливі багатоточковий температурний контроль і документування результатів вимірювання.
