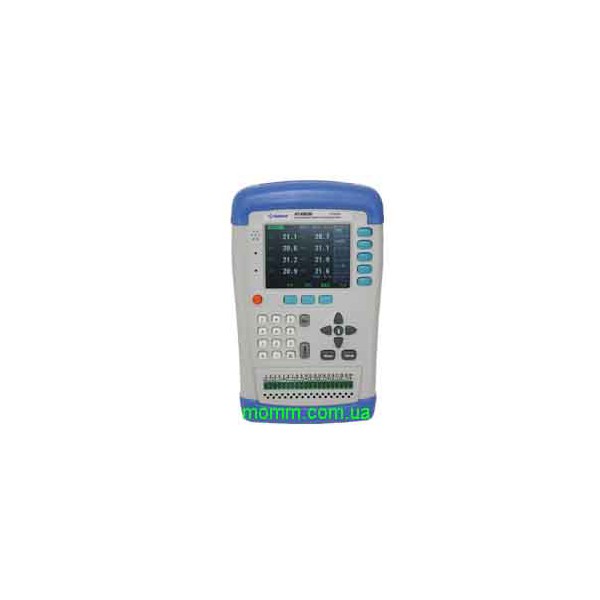

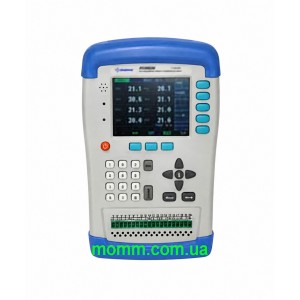

Багатоканальний термометр АТ-4816

АТ-4816 — портативний 16-канальний вимірювач температури з кольоровим TFT-дисплеєм, підтримкою термопар J, K, T, E, S, N і B та можливістю реєстрації результатів. Прилад побудований на базі мікропроцесора ARM і призначений для вимірювання температури в кількох точках. Кількість вимірювальних каналів можна розширити до 128.

Загальний діапазон вимірювання становить від -200 до 1300 °C і залежить від типу підключеної термопари. Термометр підтримує перевірку стану термопар, індивідуальні поправки для каналів, звукову сигналізацію граничних значень і передавання даних на комп’ютер. Результати також можна зберігати на USB-накопичувач у реальному часі.

16 каналів із можливістю розширення до 128

Базове виконання АТ-4816 має 16 каналів вимірювання температури. Це дає змогу збирати покази з кількох термопар одним приладом і порівнювати температуру в різних точках об’єкта. Для кожного каналу передбачено окреме внесення поправок, а також налаштування верхнього та нижнього порогів сигналізації.

Якщо кількість контрольованих точок збільшується, передбачена можливість розширення до 128 каналів. Під час вибору конфігурації потрібно розрізняти 16 каналів самого термометра та максимальну кількість каналів після розширення. Склад обладнання для такого розширення слід узгодити окремо.

Підтримка семи типів термопар

Термометр працює з термопарами типів J/K/T/E/S/N/B. Підтримка різних типів датчиків дозволяє підбирати термопари відповідно до потрібного температурного інтервалу. Заявлені межі від -200 до 1300 °C характеризують загальний діапазон приладу, а фактичний діапазон конкретного вимірювання залежить від вибраної термопари.

Під час підготовки до роботи важливо зіставити очікувану температуру з характеристиками датчика. Не кожна сумісна термопара охоплює весь діапазон термометра. Тип термопар, що входять до комплекту, варто уточнити перед замовленням, якщо для вашого завдання потрібен певний температурний інтервал.

Похибка, роздільна здатність і корекція каналів

Для АТ-4816 зазначено похибку вимірювання 0,2% + 1 °C та роздільну здатність 0,1 °C. Роздільна здатність визначає крок відображення температури, тоді як похибка характеризує точність вимірювання. Ці параметри потрібно оцінювати окремо під час вибору приладу під вимоги конкретного завдання.

Функція корекції дозволяє вносити поправки незалежно для кожного вимірювального каналу. Такий підхід зручний, коли для різних каналів потрібні різні коригувальні значення: налаштування одного каналу не потребує застосування тієї самої поправки до решти.

Також передбачена компенсація холодного спаю. Для неї вказано окрему похибку 0,5 °C. Цей параметр наведено додатково до основної характеристики похибки вимірювача.

Три швидкості опитування каналів

АТ-4816 підтримує три режими швидкості вимірювання. Користувач може вибрати потрібний режим опитування залежно від того, наскільки часто необхідно отримувати оновлені покази температури:

• Висока швидкість — 100 мс на канал.
• Середня швидкість — 500 мс на канал.
• Низька швидкість — 1 с на канал.

Наведені значення стосуються одного каналу. Їх не слід трактувати як час оновлення всіх 16 або 128 каналів. Під час планування багатоканального вимірювання потрібно враховувати кількість задіяних точок і вибраний режим опитування.

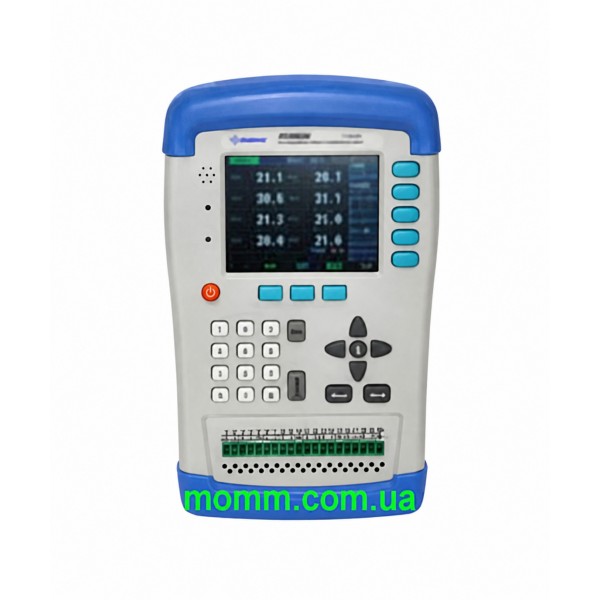

Кольоровий дисплей і контроль граничних значень

Прилад оснащений кольоровим рідкокристалічним TFT-дисплеєм. Передбачена функція перевірки стану термопар, яка доповнює контроль температури та допомагає перевіряти підключені датчики під час роботи з кількома каналами.

Вбудований компаратор підтримує звукову сигналізацію верхньої та нижньої межі. Обидва пороги задаються окремо для кожного каналу. Це дозволяє встановити різні допустимі температурні інтервали для різних точок вимірювання й отримувати звукове сповіщення про вихід показів за встановлені межі.

Індивідуальні пороги особливо корисні, коли контрольовані точки мають різні робочі температури. Замість одного спільного значення користувач задає межі відповідно до завдання кожного каналу.

Підключення до ПК і програма ATS45

Для зв’язку з комп’ютером використовується інтерфейс Mini-USB, який працює як віртуальний послідовний порт. Комп’ютерне програмне забезпечення дозволяє реєструвати дані, аналізувати результати та друкувати їх. Для реєстрації вимірювань зазначено програму ATS45.

Підключення до ПК дає змогу перейти від перегляду поточних показів до роботи зі збереженими результатами. Дані можна використовувати для подальшого аналізу температури та підготовки друкованих матеріалів за результатами вимірювань.

Окремо передбачене збереження даних на USB-накопичувач у реальному часі. Таким чином, АТ-4816 підтримує два способи роботи з результатами: передавання через Mini-USB до комп’ютерної програми та запис на USB-носій. Кабель Mini-USB, програма реєстрації даних і USB-накопичувач зазначені в комплекті постачання.

Живлення й портативне виконання

Термометр комплектується блоком живлення ATL909. Його вхідні параметри: 100–240 В змінного струму, частота 50/60 Гц, струм 0,35 А. Вихідні параметри становлять 9 В постійного струму та 1 А.

Для автономної роботи передбачений перезаряджуваний літієвий акумулятор напругою 8,4 В. Заявлений час роботи — 8 годин, максимальна тривалість безперервного заряджання — 300 хвилин. Акумуляторне живлення дозволяє проводити вимірювання без постійного підключення блока живлення до електромережі.

Габарити АТ-4816 становлять 130,23 × 210,76 × 37,88 мм, маса — 0,65 кг. Для перенесення приладу в комплекті передбачено кейс. Портативне виконання поєднує багатоканальне вимірювання, відображення температури та можливість збереження результатів.

Технічні характеристики АТ-4816

• Тип приладу: портативний багатоканальний вимірювач температури.
• Процесорна платформа: ARM.
• Дисплей: кольоровий рідкокристалічний TFT.
• Перевірка стану термопар: передбачена.
• Підтримувані типи термопар: J/K/T/E/S/N/B.
• Похибка вимірювання: 0,2% + 1 °C.
• Діапазон вимірювання: від -200 до 1300 °C, залежно від типу термопари.
• Роздільна здатність: 0,1 °C.
• Кількість каналів: 16, із можливістю розширення до 128.
• Висока швидкість опитування: 100 мс/канал.
• Середня швидкість опитування: 500 мс/канал.
• Низька швидкість опитування: 1 с/канал.
• Корекція: внесення поправок для кожного каналу.
• Компаратор: звукова сигналізація верхньої та нижньої межі.
• Налаштування порогів: окремо для кожного каналу.
• Програма реєстрації даних: ATS45.
• Інтерфейс зв’язку з ПК: Mini-USB, віртуальний послідовний порт.
• Збереження на USB-накопичувач: у реальному часі.
• Похибка компенсації холодного спаю: 0,5 °C.
• Блок живлення: ATL909.
• Вхід блока живлення: 100–240 В AC; 50/60 Гц; 0,35 А.
• Вихід блока живлення: 9 В DC; 1 А.
• Акумулятор: перезаряджуваний літієвий, 8,4 В; зазначений параметр — 2200 мА.
• Тривалість безперервного заряджання: максимум 300 хвилин.
• Час роботи: 8 годин.
• Розміри: 130,23 × 210,76 × 37,88 мм.
• Маса: 0,65 кг.

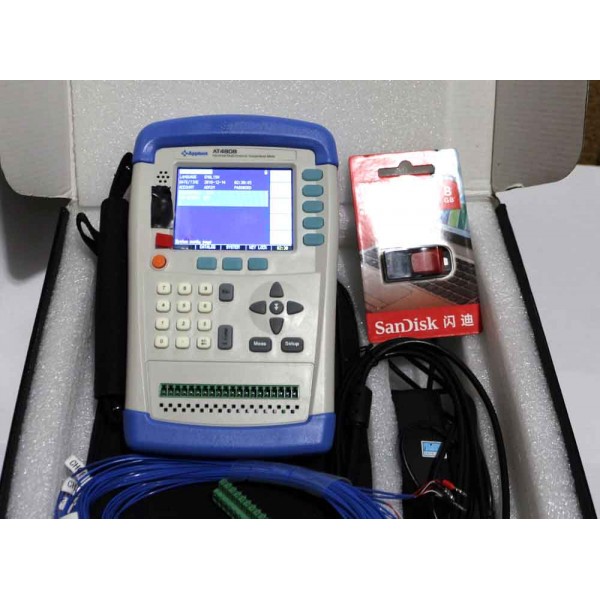

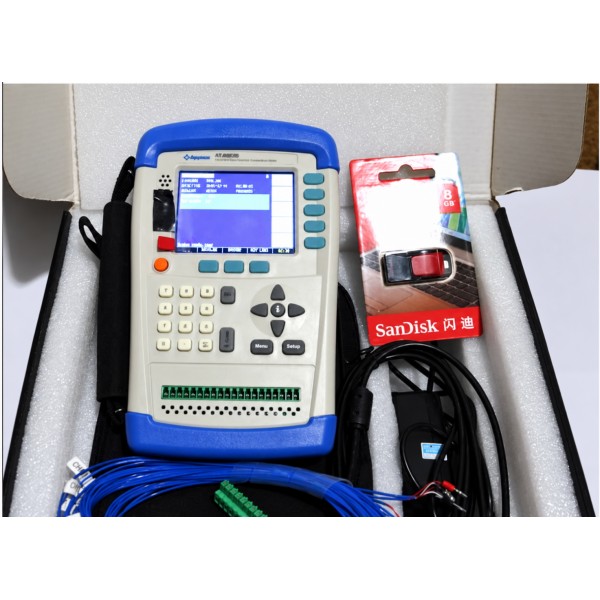

Комплект постачання

• Багатоканальний термометр АТ-4816.
• 16 наборів термопар завдовжки по 2 м.
• Блок живлення — 1 шт.
• Кейс для перенесення — 1 шт.
• Літієва батарея — 1 шт.
• Кабель Mini-USB.
• Програма реєстрації даних.
• USB-накопичувач 4 Gb.

Що врахувати під час вибору

Перед придбанням АТ-4816 визначте кількість точок вимірювання, потрібний температурний діапазон і тип термопар. Для конфігурації з понад 16 каналами необхідно окремо узгодити розширення. Якщо потрібне збереження результатів, оберіть відповідний спосіб роботи: реєстрацію через програму ATS45 на комп’ютері або запис на USB-накопичувач.

Модель поєднує багатоканальний контроль температури, індивідуальну корекцію показів і налаштування сигналізації для кожного каналу. Це дозволяє організувати вимірювання в кількох точках із різними температурними межами та зберігати отримані результати для подальшого опрацювання.
