Цифровий осцилограф RIGOL DHO924S — 250 МГц, 4 канали, 12 біт

RIGOL DHO924S — компактний цифровий осцилограф із чотирма аналоговими каналами та смугою пропускання до 250 МГц. Модель призначена для спостереження, вимірювання та аналізу електричних сигналів під час розробки, налаштування, діагностики й тестування електронних пристроїв. Осцилограф поєднує 12-бітну вертикальну роздільну здатність, максимальну частоту дискретизації в реальному часі 1,25 Гвиб/с, глибину пам’яті до 50 Mpts і високу швидкість захоплення осцилограм.

Особливістю версії DHO924S є розширений набір функцій. Крім чотирьох аналогових каналів, прилад підтримує 16 цифрових каналів для логічного аналізу, а також оснащений вбудованим одноканальним генератором сигналів довільної форми AFG. Для роботи з цифровими каналами необхідний 16-канальний логічний пробник RIGOL PLA2216, який є опцією. Завдяки такій конфігурації один прилад може використовуватися для аналізу аналогової та цифрової частини електронних схем.

Основні можливості RIGOL DHO924S

Осцилограф має чотири аналогові канали зі смугою пропускання 250 МГц. Наявність чотирьох незалежних входів дозволяє одночасно контролювати декілька сигналів, порівнювати їх у часі та аналізувати взаємозв’язок між різними ділянками електронної схеми. Така конфігурація зручна під час налагодження багатоканальної електроніки, джерел живлення, цифрових пристроїв, систем керування та іншого обладнання, де необхідно бачити декілька сигналів одночасно.

Максимальна частота дискретизації в реальному часі становить 1,25 Гвиб/с. Висока частота дискретизації дає змогу детально відображати форму швидкозмінних сигналів і отримувати достатню кількість вимірювальних точок для їх подальшого аналізу. У поєднанні зі смугою пропускання 250 МГц це робить RIGOL DHO924S придатним для широкого спектра завдань у лабораторній практиці, сервісному обслуговуванні, розробці та тестуванні електроніки.

12-бітна вертикальна роздільна здатність

RIGOL DHO924S використовує 12-бітну вертикальну роздільну здатність. Це дозволяє осцилографу розрізняти значно більше рівнів амплітуди сигналу порівняно з приладами з меншою розрядністю. Така особливість особливо корисна під час дослідження сигналів, де важливо бачити невеликі зміни амплітуди на фоні основної форми осцилограми.

Діапазон вертикальної чутливості становить від 200 мкВ/поділ до 10 В/поділ. Широкий діапазон дає можливість адаптувати відображення осцилограми як для сигналів невеликого рівня, так і для сигналів із більшою амплітудою. Користувач може підібрати відповідний масштаб відповідно до конкретного вимірювального завдання.

Глибина пам’яті до 50 Mpts

Максимальна глибина пам’яті осцилографа становить 50 Mpts. Великий обсяг пам’яті дозволяє зберігати значну кількість точок осцилограми під час захоплення сигналу. Це особливо важливо під час дослідження тривалих процесів, коли необхідно одночасно зберегти загальну картину сигналу та мати можливість детальніше аналізувати окремі його фрагменти.

RIGOL DHO924S також підтримує апаратний запис і відтворення до 500 000 кадрів осцилограм. Функція запису корисна під час пошуку нестабільних або періодичних подій, які можуть з’являтися не постійно. Записану послідовність можна використовувати для детальнішого аналізу поведінки сигналу та пошуку моменту появи аномальної події.

Ultra Acquire — до 1 000 000 осцилограм за секунду

У режимі Ultra Acquire максимальна швидкість захоплення сигналів досягає 1 000 000 осцилограм за секунду. Висока швидкість оновлення збільшує ймовірність виявлення короткочасних подій, імпульсів або нестабільності, які важко помітити при меншій швидкості захоплення.

Ця можливість може бути корисною під час налагодження електронних схем, у яких помилка виникає нерегулярно. Замість спостереження лише окремих стабільних циклів сигналу користувач отримує можливість захоплювати значно більшу кількість осцилограм протягом короткого проміжку часу та швидше виявляти відхилення.

16 цифрових каналів і логічний аналіз

Крім чотирьох аналогових каналів, осцилограф підтримує 16 цифрових каналів. Для їх використання необхідний 16-канальний логічний пробник RIGOL PLA2216, який купується окремо. Після підключення відповідного пробника прилад можна використовувати для аналізу цифрових рівнів одночасно з аналоговими сигналами.

Поєднання аналогових і цифрових каналів особливо зручне під час налагодження електронних систем, у яких потрібно одночасно контролювати форму аналогового сигналу та стан цифрових ліній. Це дозволяє краще розуміти взаємозв’язок між різними частинами пристрою та спостерігати їхню роботу в єдиній часовій області.

Важливо враховувати, що наявність підтримки 16 цифрових каналів не означає, що логічний пробник PLA2216 входить до комплекту постачання. Він зазначений виробником як додатковий аксесуар.

Вбудований генератор сигналів AFG

Версія DHO924S оснащена вбудованим одноканальним генератором сигналів довільної форми AFG. Завдяки цьому осцилограф може не лише приймати та аналізувати сигнал, а й формувати тестовий сигнал для подачі на досліджуваний пристрій.

Поєднання генератора та осцилографа в одному корпусі спрощує організацію робочого місця під час тестування електронних схем. Користувач може сформувати необхідний тестовий сигнал і одночасно контролювати реакцію досліджуваного пристрою за допомогою аналогових каналів осцилографа. Це особливо зручно в лабораторних, навчальних і сервісних умовах, де важлива компактність вимірювального обладнання.

Побудова діаграми Боде

RIGOL DHO924S підтримує функцію побудови графіка Боде. У поєднанні з вбудованим генератором ця можливість розширює сферу використання осцилографа для дослідження частотних характеристик електронних кіл.

Графік Боде використовується для представлення залежності параметрів електронної системи від частоти. Функція може бути корисною під час дослідження поведінки електронних вузлів у частотній області, аналізу ланцюгів і виконання лабораторних вимірювань. Наявність такої функції безпосередньо в осцилографі дозволяє виконувати більше вимірювальних завдань за допомогою одного приладу.

Математичний аналіз і FFT

Осцилограф підтримує різні математичні операції над сигналами та має вбудовані інструменти FFT-аналізу. Швидке перетворення Фур’є дає можливість розглядати сигнал не лише в часовій, а й у частотній області. Це допомагає оцінювати спектральний склад сигналу та виявляти окремі частотні компоненти.

Також передбачені функції пошуку піків, пошуку та навігації по осцилограмах. Вони допомагають швидше переходити до цікавих ділянок записаного сигналу й полегшують аналіз великого обсягу захоплених даних. Це особливо актуально при роботі з довгими записами та при пошуку рідкісних аномалій.

256 рівнів цифрової інтенсивності

RIGOL DHO924S підтримує 256-рівневе цифрове відображення інтенсивності в реальному часі. Різна інтенсивність відображення допомагає візуально оцінювати частоту появи окремих ділянок осцилограми та бачити особливості поведінки сигналу, які можуть бути менш помітними при звичайному способі відображення.

Такий режим візуалізації доповнює високу швидкість захоплення осцилограм і робить спостереження за нестабільними процесами більш наочним. Користувач може швидше визначити основну форму сигналу та побачити ділянки, що виникають рідше.

Кольоровий сенсорний дисплей

Осцилограф оснащений кольоровим сенсорним РК-дисплеєм діагоналлю 17,8 см (7 дюймів) із роздільною здатністю 1024 × 600 пікселів. Сенсорне керування дозволяє працювати з осцилограмами та параметрами безпосередньо через екран.

Для фізичного керування передбачені оновлені органи керування Flex. Поєднання сенсорного інтерфейсу та традиційних елементів керування дозволяє обирати спосіб роботи залежно від поточного завдання та особистих уподобань користувача.

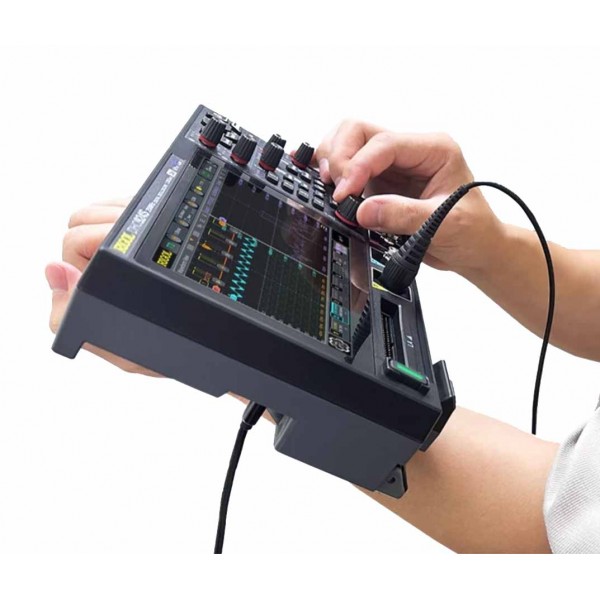

Компактний формат і живлення від павербанка

RIGOL DHO924S виконаний у компактному корпусі та підтримує можливість живлення від павербанка. Така особливість розширює варіанти використання приладу там, де стаціонарне мережеве живлення не завжди зручне або доступне.

Компактний формат може бути корисним для сервісних інженерів, спеціалістів із ремонту електроніки, навчальних лабораторій і користувачів, яким необхідно періодично переносити вимірювальне обладнання між різними робочими місцями. При цьому модель зберігає функціональність чотириканального лабораторного осцилографа.

Інтерфейси підключення

У стандартній конфігурації осцилограф має зовнішні інтерфейси USB Host, USB Device, LAN та HDMI. Вони розширюють можливості підключення приладу до зовнішнього обладнання та комп’ютерної інфраструктури.

Наявність різних інтерфейсів робить RIGOL DHO924S зручнішим для використання в сучасному лабораторному середовищі, де вимірювальний прилад може бути частиною загальної системи тестування. Осцилограф також підтримує онлайн-оновлення.

Для яких завдань підходить RIGOL DHO924S

Поєднання чотирьох аналогових каналів, смуги пропускання 250 МГц, 12-бітної вертикальної роздільної здатності, високої швидкості захоплення, глибокої пам’яті та вбудованого генератора дозволяє використовувати RIGOL DHO924S для різних вимірювальних і діагностичних завдань.

• розробка та налагодження електронних схем;
• контроль форми сигналів у декількох точках пристрою;
• пошук нестабільних і короткочасних подій;
• аналіз аналогових сигналів;
• робота з цифровими сигналами при використанні опціонального пробника PLA2216;
• аналіз сигналів у часовій і частотній області;
• проведення лабораторних та навчальних вимірювань;
• діагностика електронного обладнання;
• формування тестових сигналів за допомогою вбудованого AFG;
• дослідження частотних характеристик із використанням графіка Боде.

Ключові характеристики осцилографа RIGOL DHO924S

• Кількість аналогових каналів: 4.
• Аналогова смуга пропускання: до 250 МГц.
• Вертикальна роздільна здатність: 12 біт.
• Максимальна частота дискретизації: 1,25 Гвиб/с.
• Максимальна глибина пам’яті: до 50 Mpts.
• Вертикальна чутливість: 200 мкВ/поділ – 10 В/поділ.
• Максимальна швидкість захоплення в Ultra Acquire: 1 000 000 осцилограм/с.
• Запис і відтворення осцилограм: до 500 000 кадрів.
• Цифрові канали: 16, потрібен опціональний логічний пробник RIGOL PLA2216.
• Генератор: вбудований одноканальний генератор сигналів довільної форми AFG.
• Аналіз: математичні функції, FFT, пошук піків, пошук і навігація по осцилограмах.
• Додаткові можливості: побудова графіка Боде.
• Відображення: 256 рівнів цифрової інтенсивності.
• Дисплей: кольоровий сенсорний РК, 7 дюймів, 1024 × 600 пікселів.
• Інтерфейси: USB Host, USB Device, LAN, HDMI.
• Живлення: підтримується можливість роботи від павербанка.
• Оновлення: підтримка онлайн-оновлення.

RIGOL DHO924S — функціональний 4-канальний осцилограф на 250 МГц

Цифровий осцилограф RIGOL DHO924S поєднує високу для компактного лабораторного приладу функціональність із можливістю аналізу різних типів сигналів. Чотири аналогові канали дозволяють одночасно спостерігати декілька процесів, а смуга пропускання 250 МГц і максимальна частота дискретизації 1,25 Гвиб/с забезпечують необхідні можливості для роботи з широким спектром електронних схем.

12-бітна вертикальна роздільна здатність, чутливість від 200 мкВ/поділ, пам’ять до 50 Mpts, режим Ultra Acquire, запис до 500 000 кадрів і розвинені функції аналізу роблять прилад зручним для детального дослідження сигналів. Додаткові можливості версії DHO924S — вбудований AFG, побудова діаграм Боде та підтримка 16 цифрових каналів із пробником PLA2216 — дозволяють використовувати один вимірювальний прилад для більшої кількості лабораторних і налагоджувальних завдань.

RIGOL DHO924S може бути практичним вибором для інженерів-електронників, сервісних спеціалістів, розробників, навчальних лабораторій та інших користувачів, яким потрібен 4-канальний цифровий осцилограф 250 МГц із високою вертикальною роздільною здатністю, сенсорним керуванням, вбудованим генератором і розширеними інструментами аналізу сигналів.
